12V 24V Hochleistung-Motorsteuerung Funk Vorwärts / Rückwärts Motor Regler 30A 433MHz

Lieferumfang:

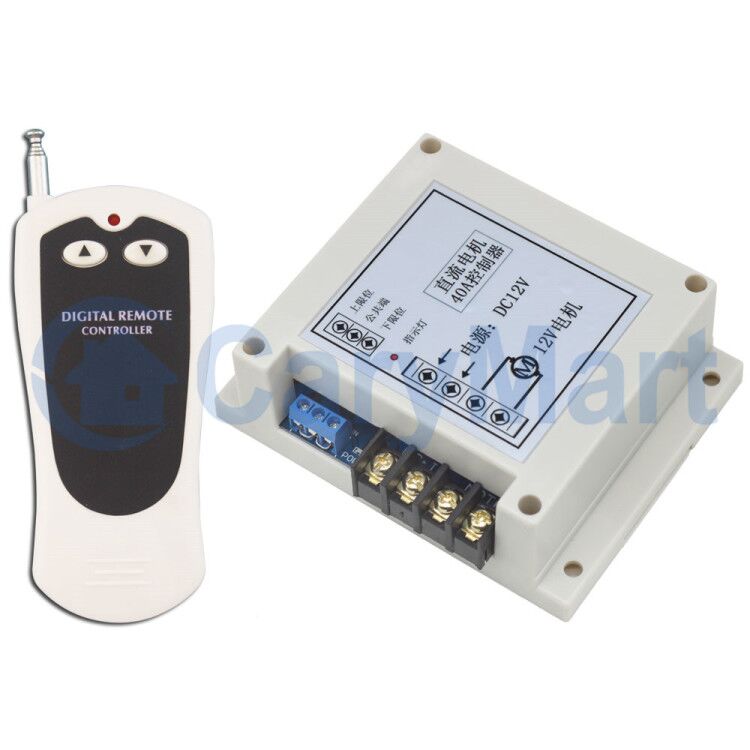

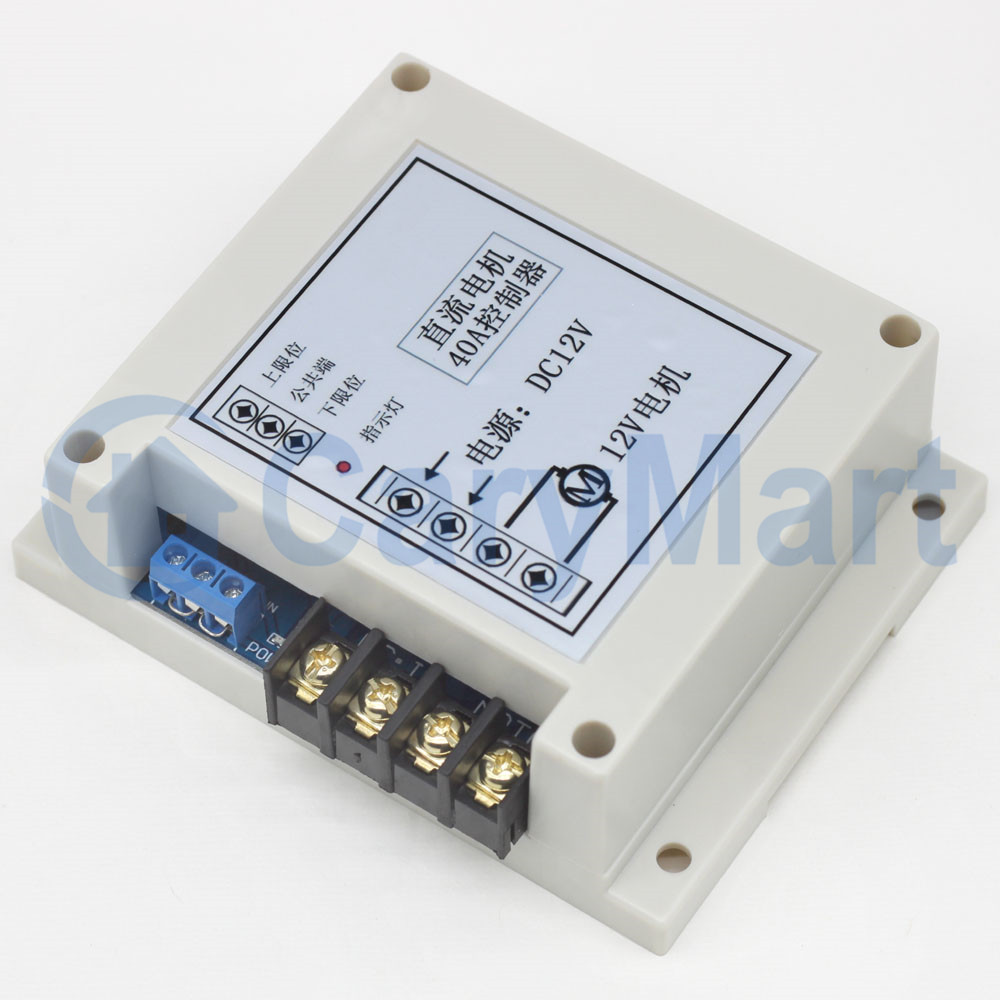

1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Handsender: CV-2-2
1 x Bedienungsanleitung

Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können auch zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Tasten im Empfänger oder über die Fernbedienung.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

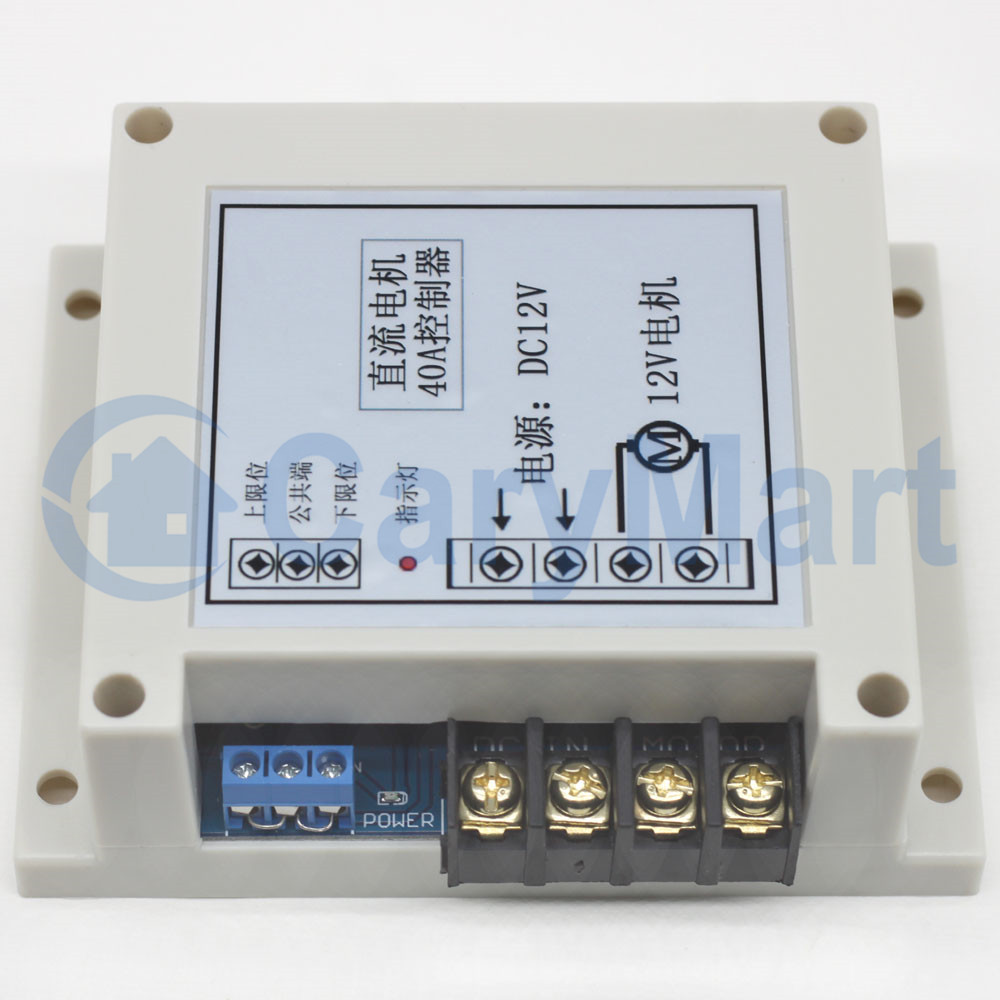

Parameter des Empfängers:
Modell Nr.: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1V DC (Modell S1PF-DC12) oder 24±2V DC (Modell S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
Wählbare Modi: Momentan
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 Zoll)

Parameter des Fernsteuerung / Handsender:

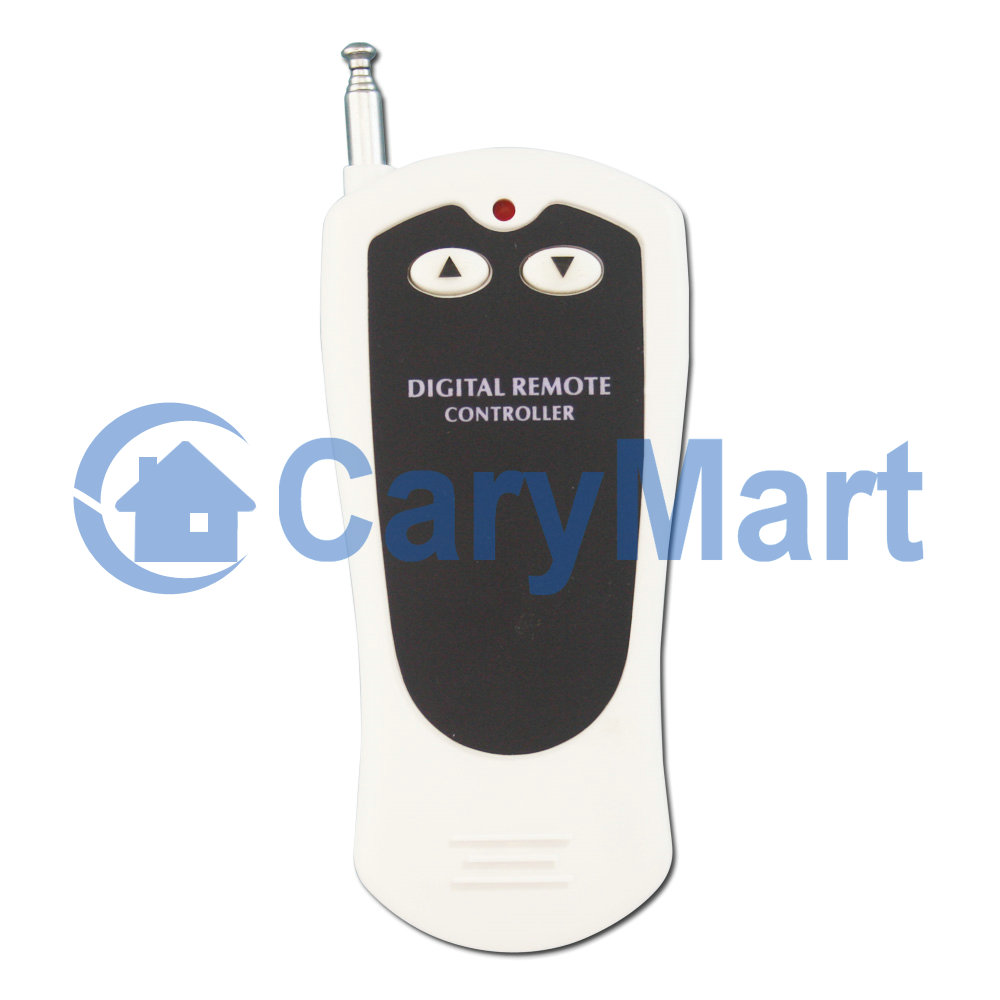

Modell Nr: 0021050 (CV-2-2)
Kanal / Knopf: 2
Knopf Symbol: ▲, ▼
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann für 12 Monate verwendet werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433.92MHz
Modulations Modus: ASK
Sendeentfernung: 500 Meter / 1500 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 110mm x 50mm x 18mm

Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie C-2-2 (Reichweite von 100 Metern / 300 Fuß), CV-2-2 (Reichweite von 500 Metern / 1500 Fuß).

Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CV-2-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der Sender CB-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. eshalb ist die wahre Entfernung kleiner als die maximalen Arbeitsabstand.

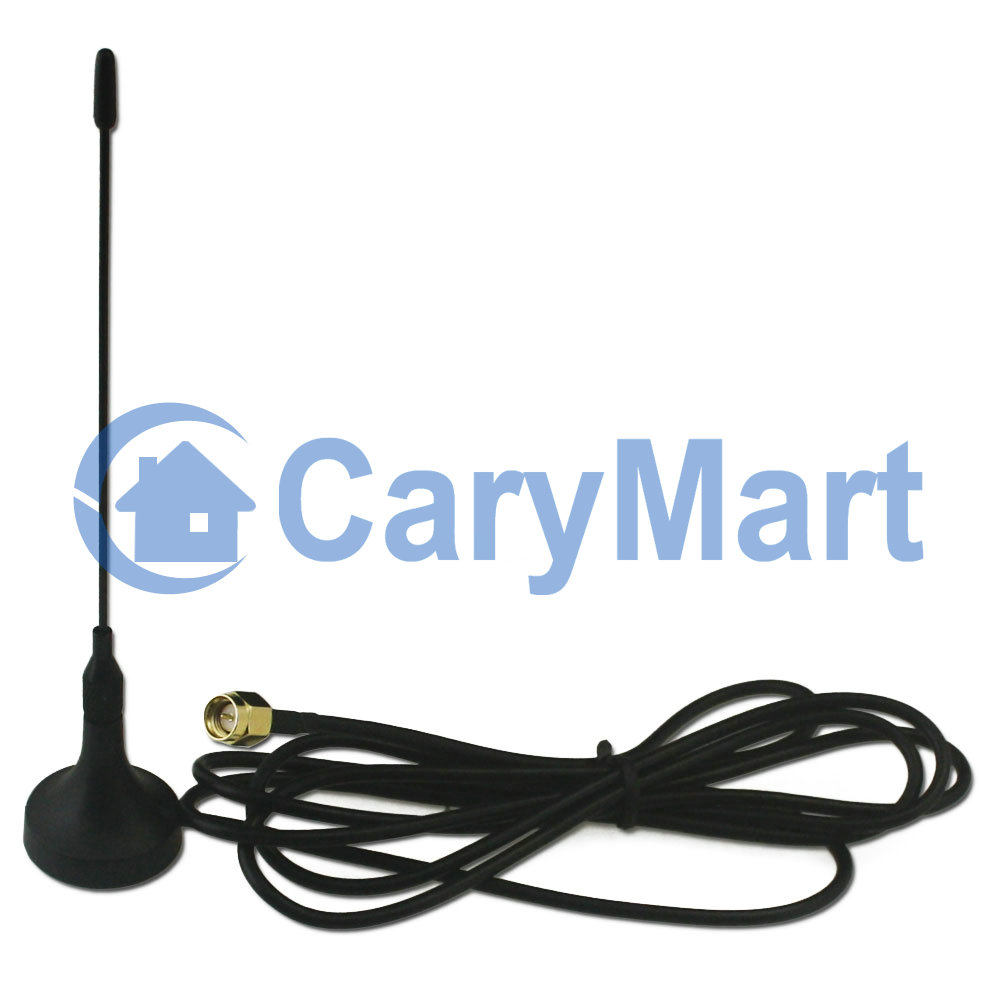

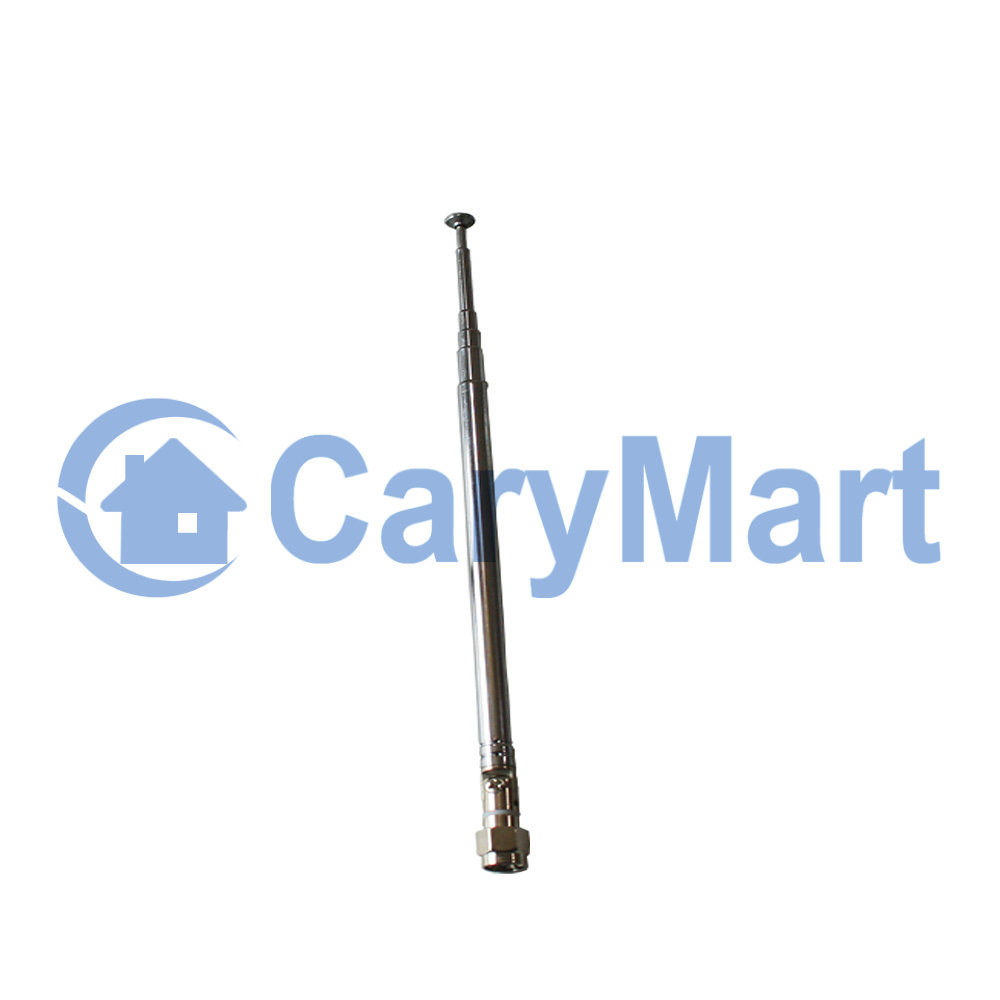

Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.

Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC 12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten Sie den Empfänger mit derselben DC 24 V Version auswählen.

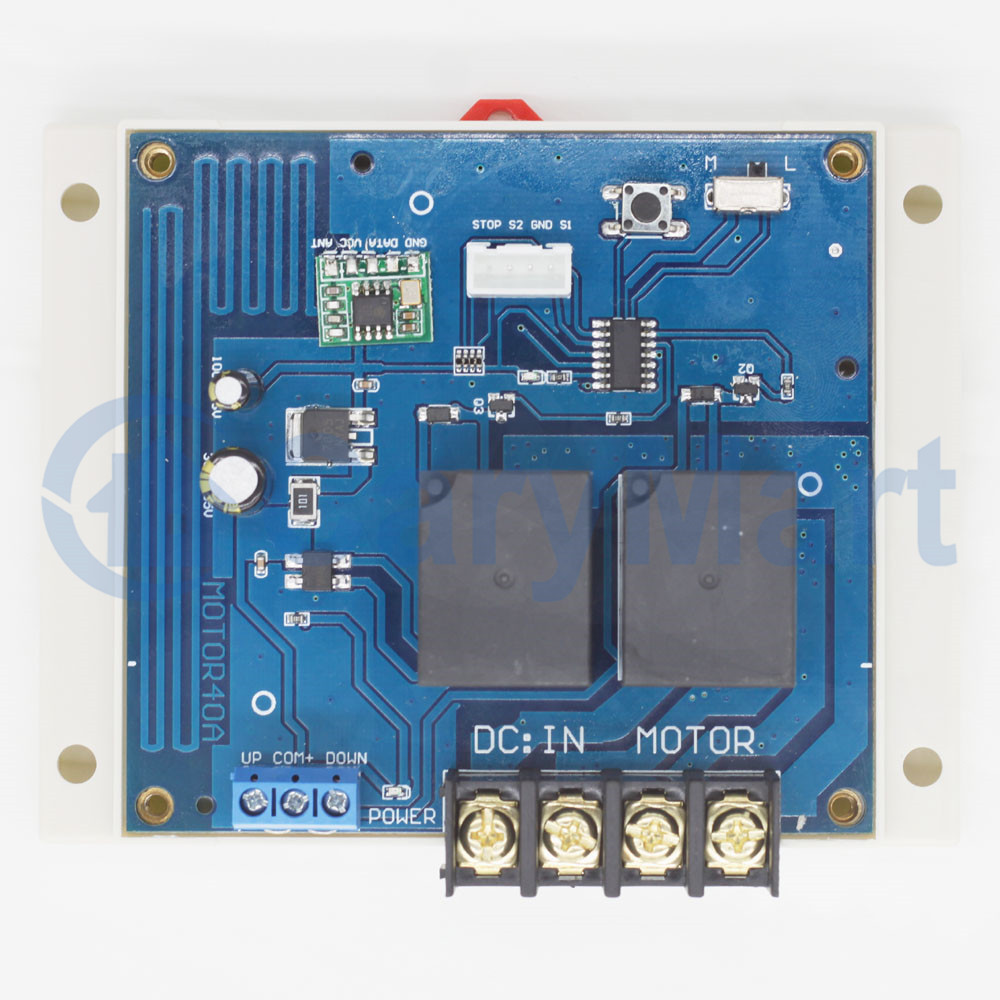

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, machen wie folgende:
1) Verbinden Sie den Pluspol der Gleich Stromversorgung an Klemme + von Eingangs, und Verbinden Sie den Minuspol der Gleich Stromversorgung an Klemme - von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen MOTOR. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

Einstellung der Modus Momentan: Stellen Sie den Modusschalter im Empfänger auf "M".
Der Betrieb durch den Sender CV-2-2:
Drücken und halten die Taste △ am Sender: Motor dreht sich in positiver Richtung, oder Linearantrieb fährt aus.
Lassen Sie die Taste △ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▽ am Sender: Motor dreht sich in Umkehrrichtung, oder der Linearantrieb fährt ein.
Lassen Sie die Taste ▽ los: Motor oder Linearantrieb stoppt.

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen "COM" und "UP" anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen "COM" und "DOWN" anschließen. Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen "COM" und "UP" getrennt sind, Motor oder Linearantrieb stoppt automatisch. Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen "COM" und "DOWN" getrennt sind, Motor oder Linearantrieb stoppt automatisch.

Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.

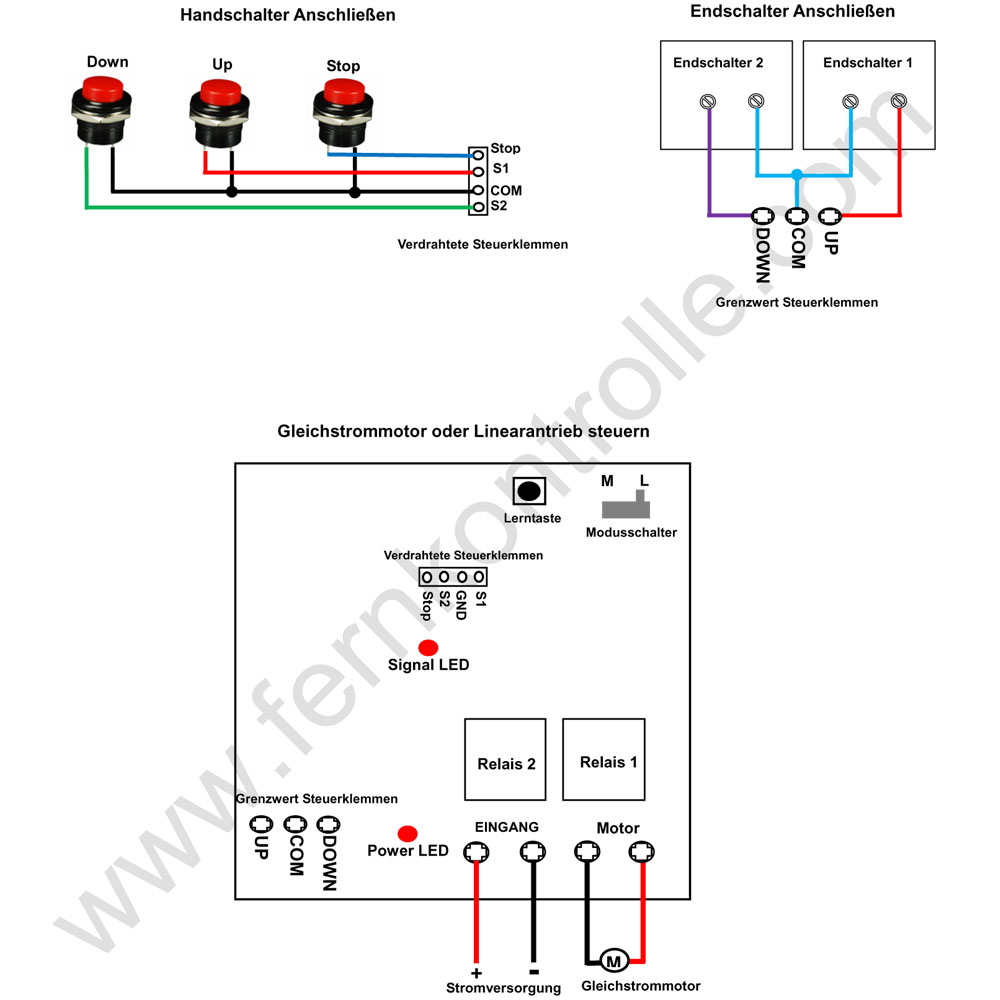

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen “STOP”, “S1”, “COM” und “S2” anschließen.

1) Steuermodus Verriegelung:
Wenn zwei Klemmen “S1” und “COM” angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen “STOP” und “COM” angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen “S2” und “COM” angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen “STOP” und “COM” angeschlossen werden, stoppt der Motor oder Linearantrieb.

2) Steuermodus Momentan:
Wenn zwei Klemmen “S1” und “COM” angeschlossen werden, dreht sich der Motor in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen “S1” und “COM” getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen “S2” und “COM” angeschlossen werden, dreht der Motor die Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen “S2” und “COM” getrennt werden, stoppt der Motor oder Linearantrieb.
