Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.

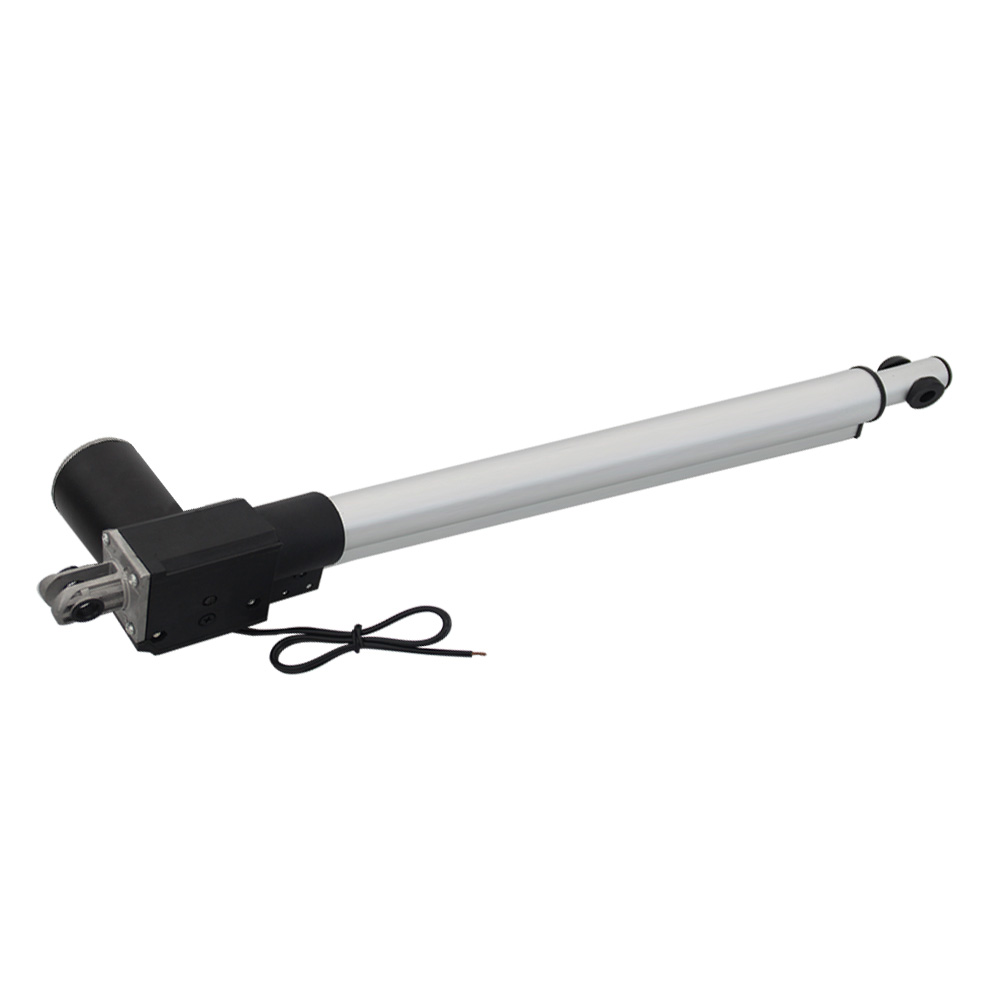

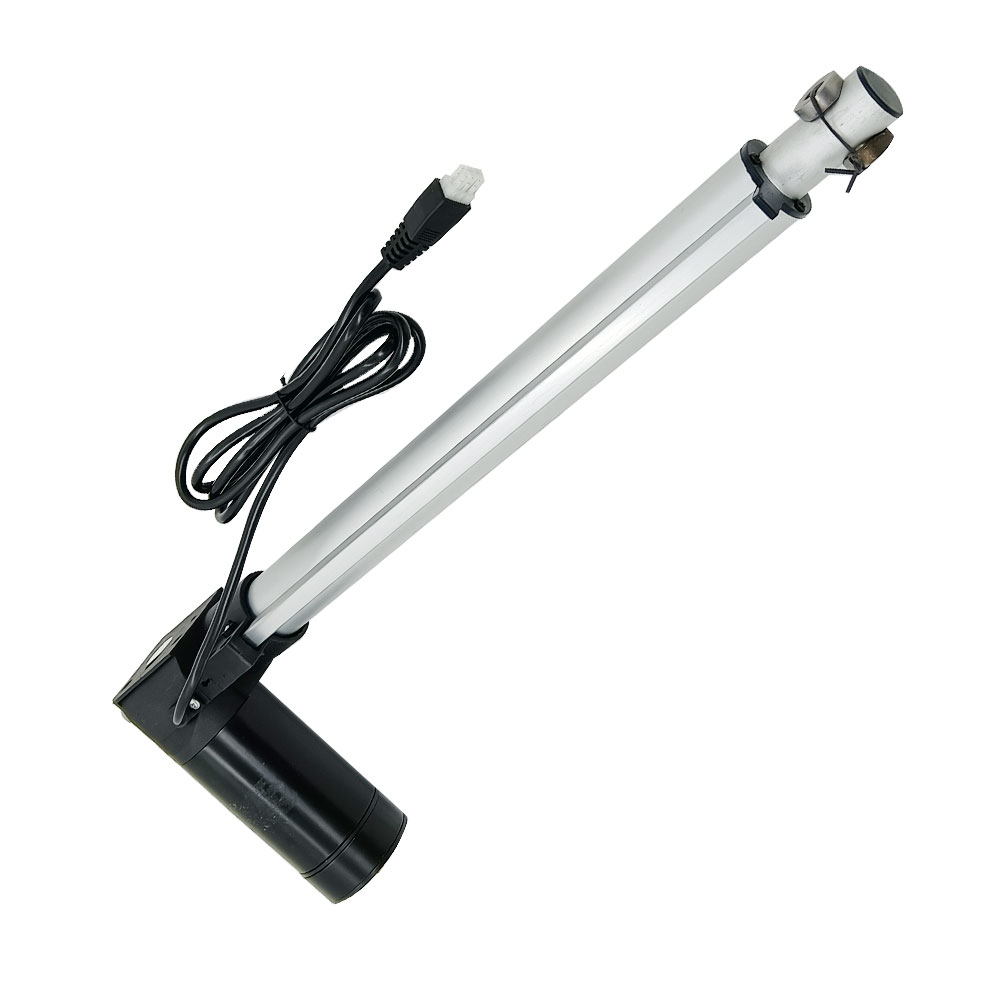

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 3.5 mm/s bis 28 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250
mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor, sodass Sie mit dem Synchronregler 2 Linearantriebe
voll synchron betreiben können.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 2000 mm ( Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen
Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken
Sie zur Anzeige bitte auf den folgenden Link:
Linearantriebe B )
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s,
14±3mm/s, 18±4mm/s, 28±6mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei
Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 10
mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckerstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung der Front- und Rücksteckers ist standardmäßig, wir können
ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen

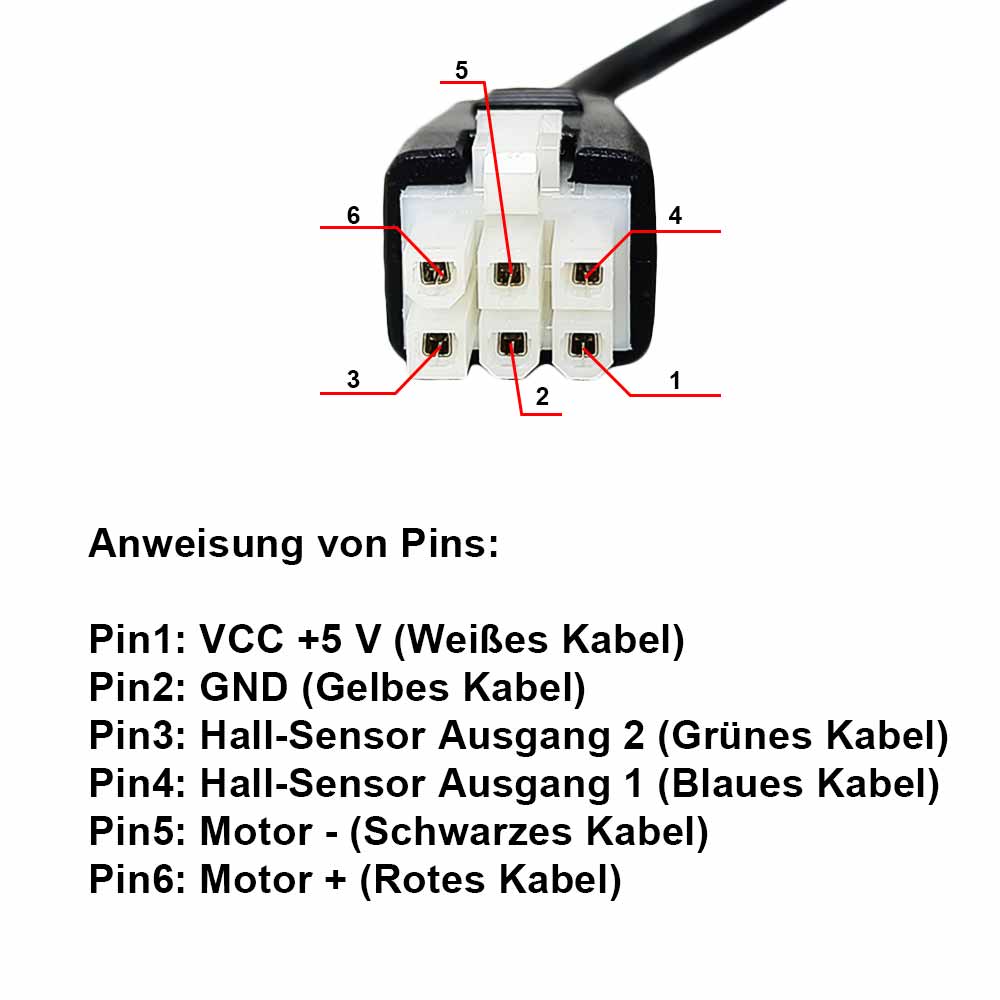

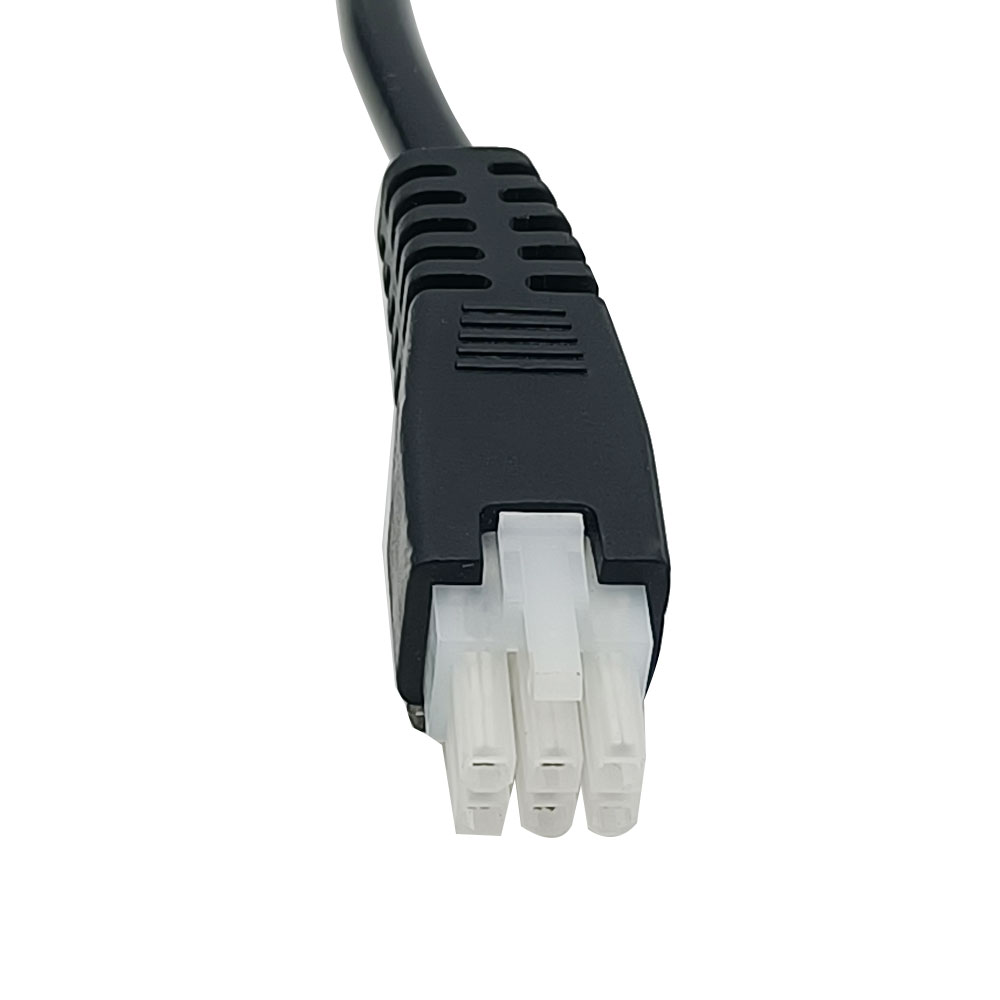

Stromkabel: 6 poliger Stecker
Kabellänge: 2000±10% mm, die Länge kann auch an Ihre spezifischen
Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
3.5mm/s
3mm/s
6000N / 600 kg
7000N / 700 kg
5mm/s
3.5mm/s
6000N / 600 kg
6500N / 650 kg
7mm/s
5mm/s
3500N / 350 kg
3900N / 390 kg
9mm/s
7mm/s
3000N / 300 kg
3300N / 330 kg
14mm/s
10mm/s
2500N / 250 kg
2800N / 280 kg
18mm/s
13mm/s
1500N / 150 kg
1700N / 170 kg
28mm/s
20mm/s
1200N / 120 kg
1400N / 140 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale
Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen
Tragfähigkeiten der zwei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z.
B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser
Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende
Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der
Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man
es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne
Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet,
wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um
eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale
Schubkraft.
Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe.
Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir
während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe
ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.

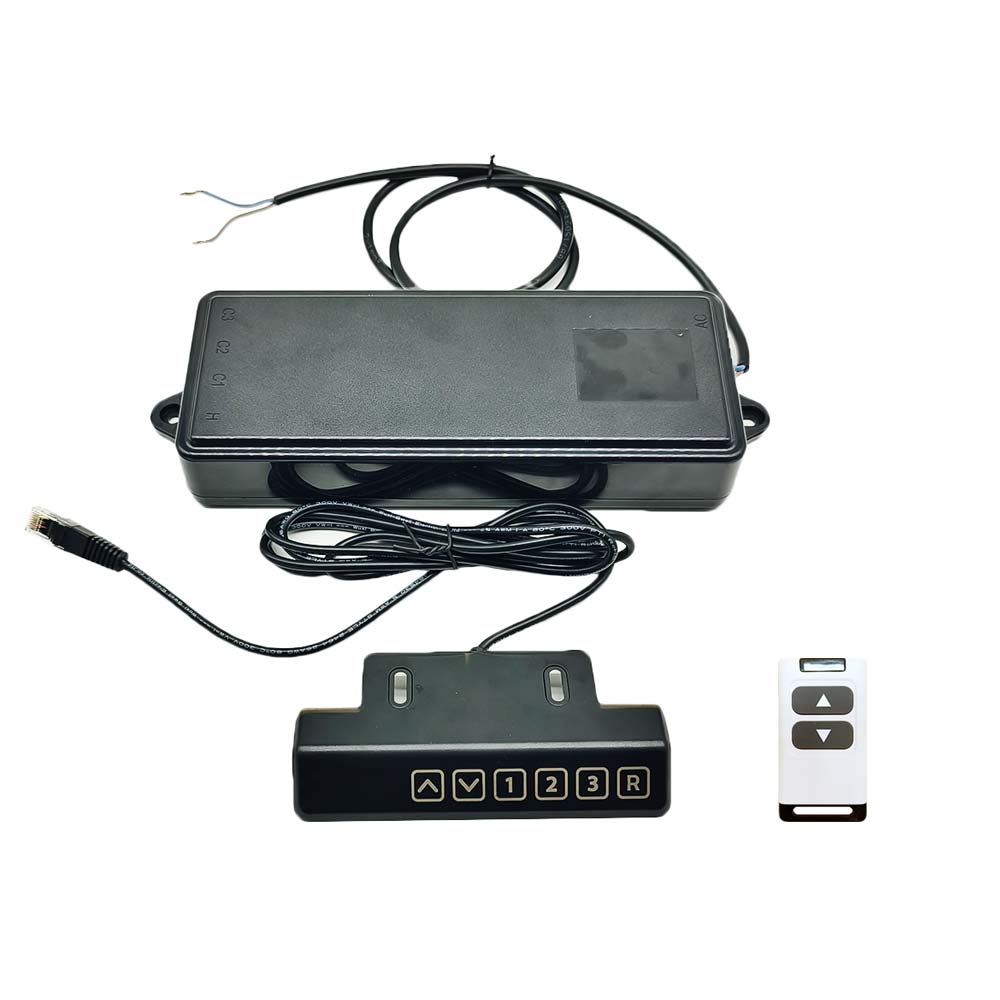

Merkmal:

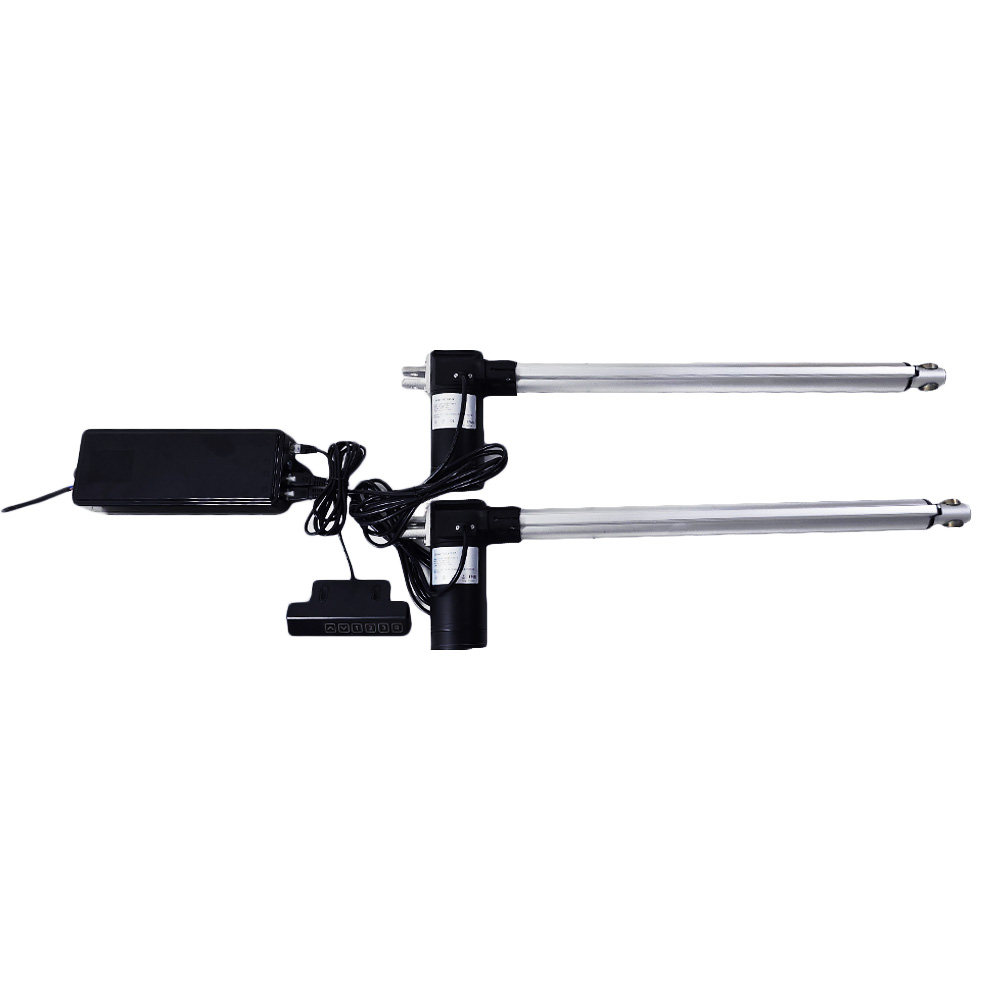

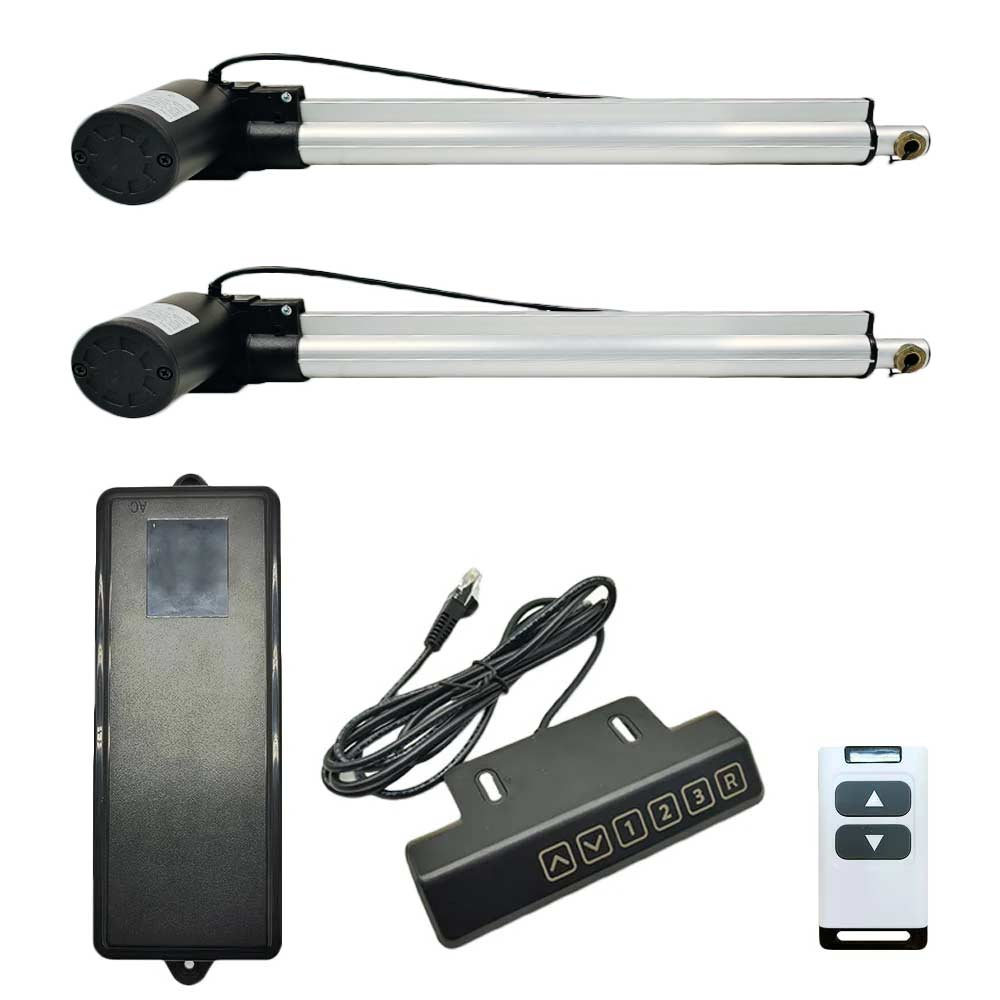

Es kann zwei elektrische Linearantriebe B
so betreiben, dass sie
vollständig synchron laufen.

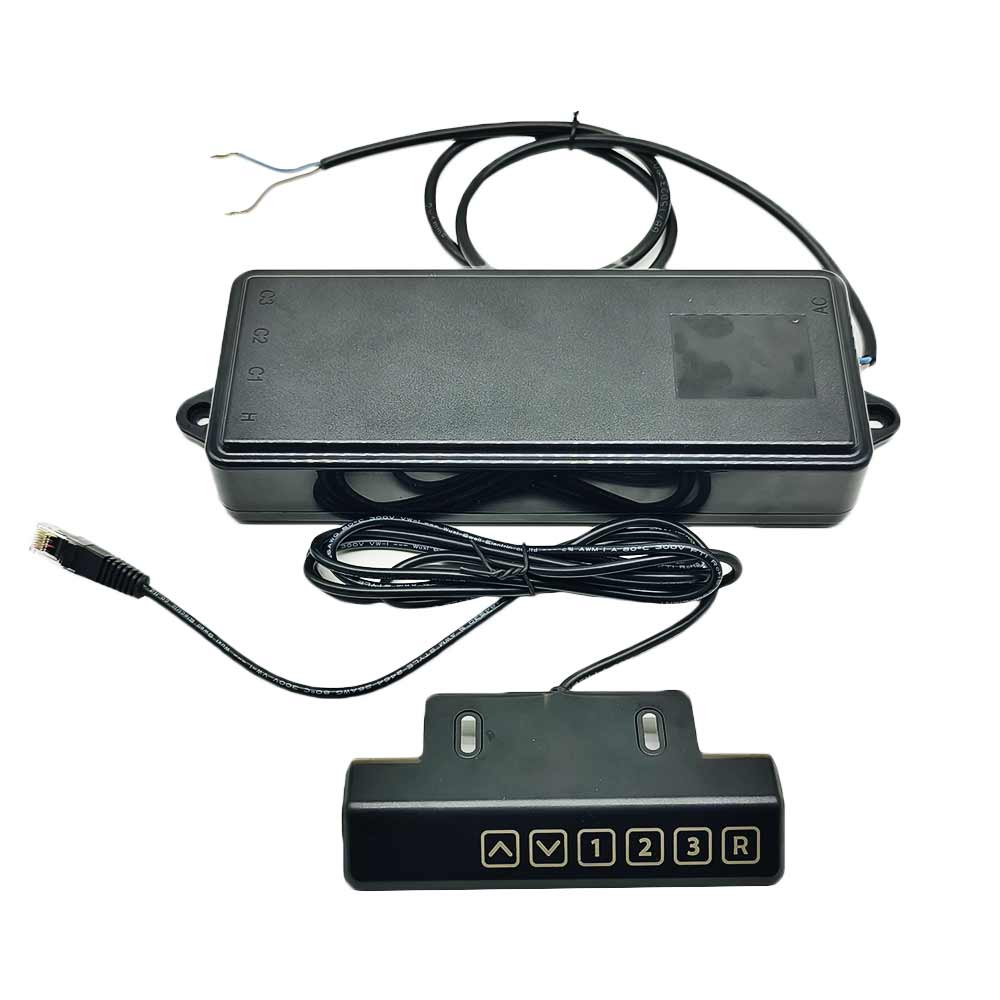

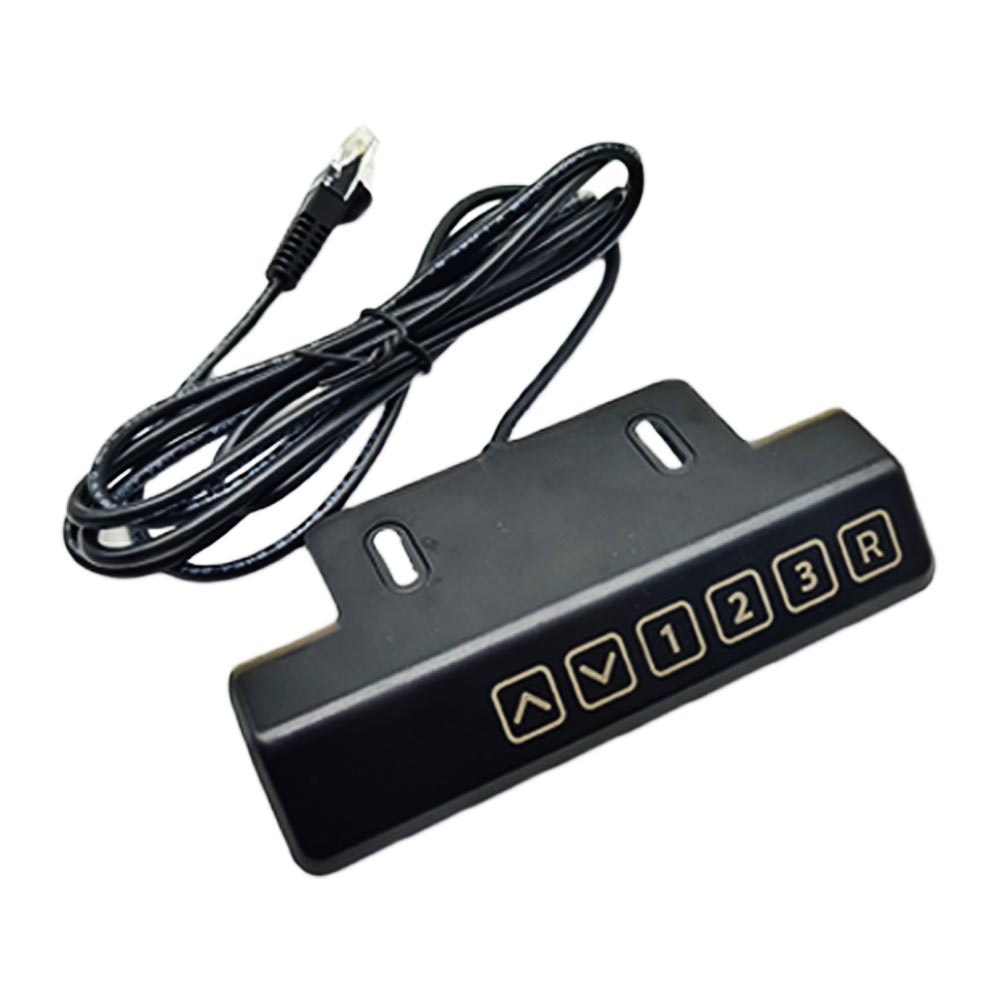

Kabelgebundene Steuerung über einen Touch-Steuergriff oder einen Manueller
Schalter (Modell 0040025 optional).
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.
Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 2
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)
Betriebstemperatur: -20°C bis +70°C

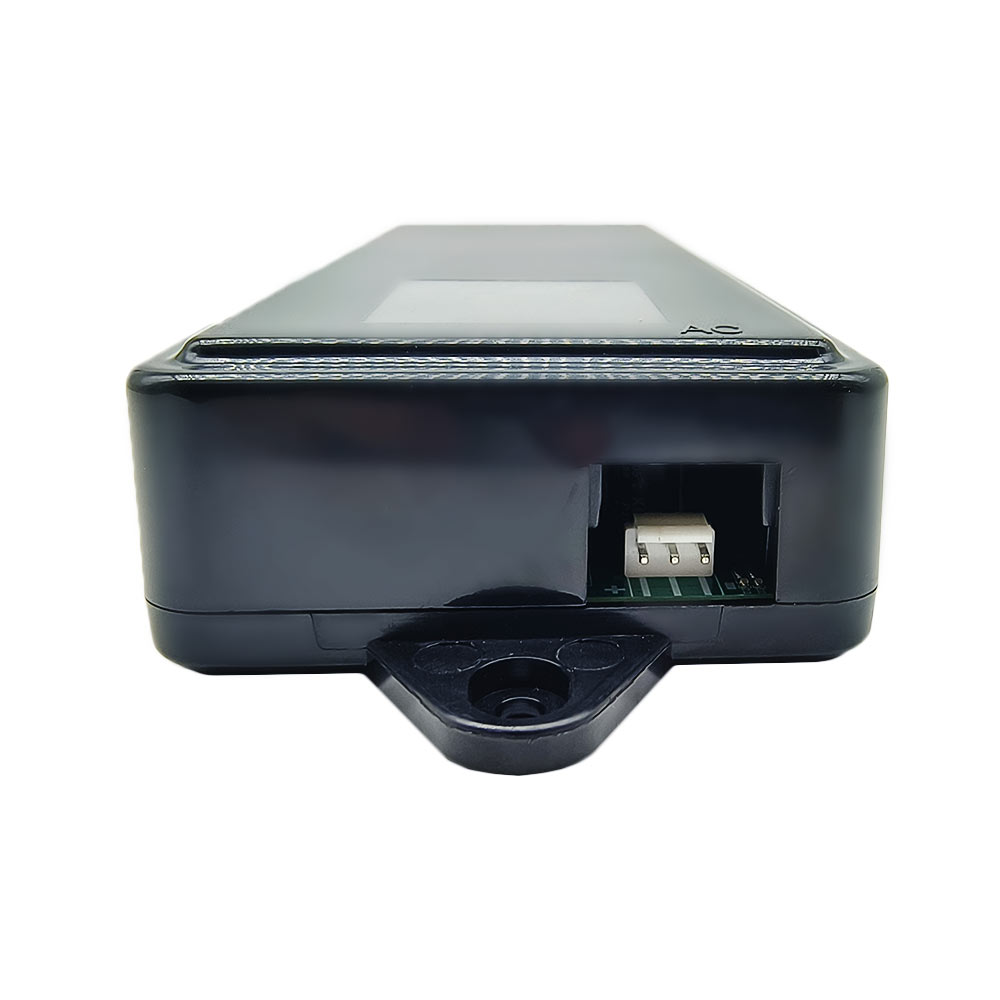

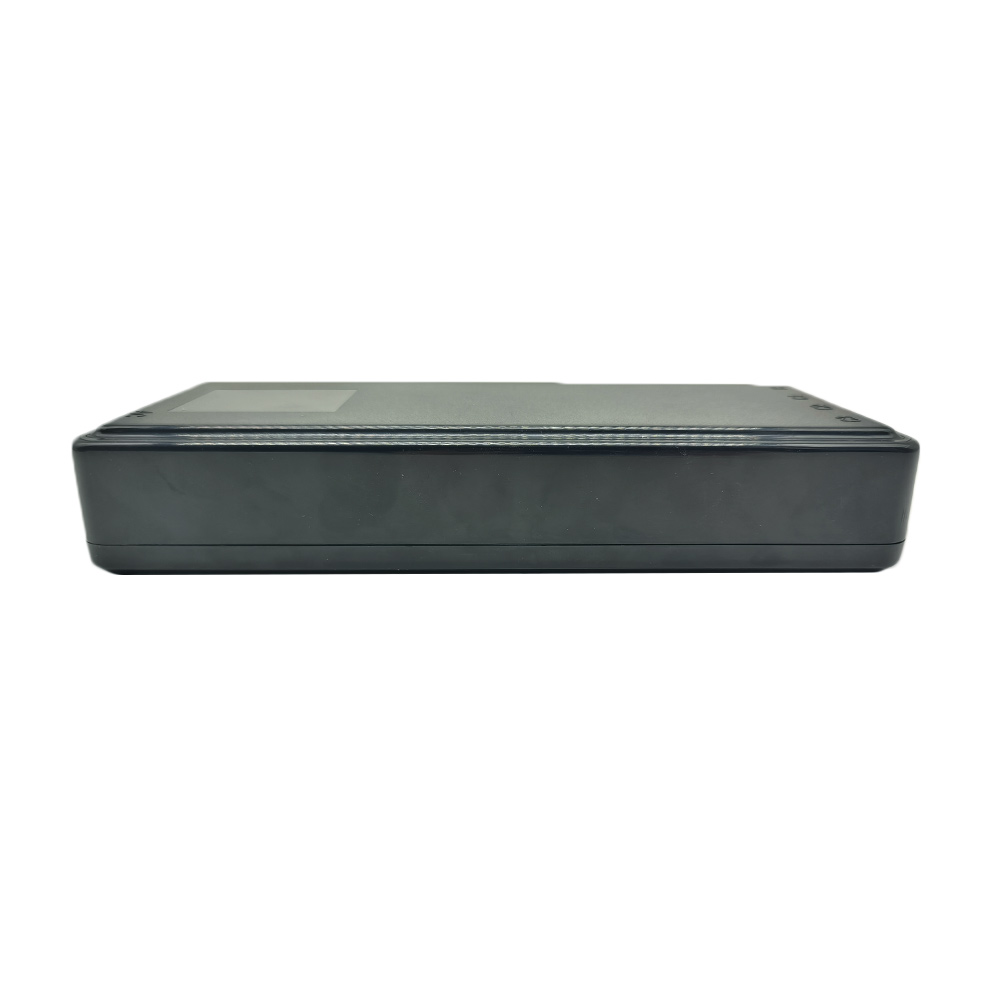

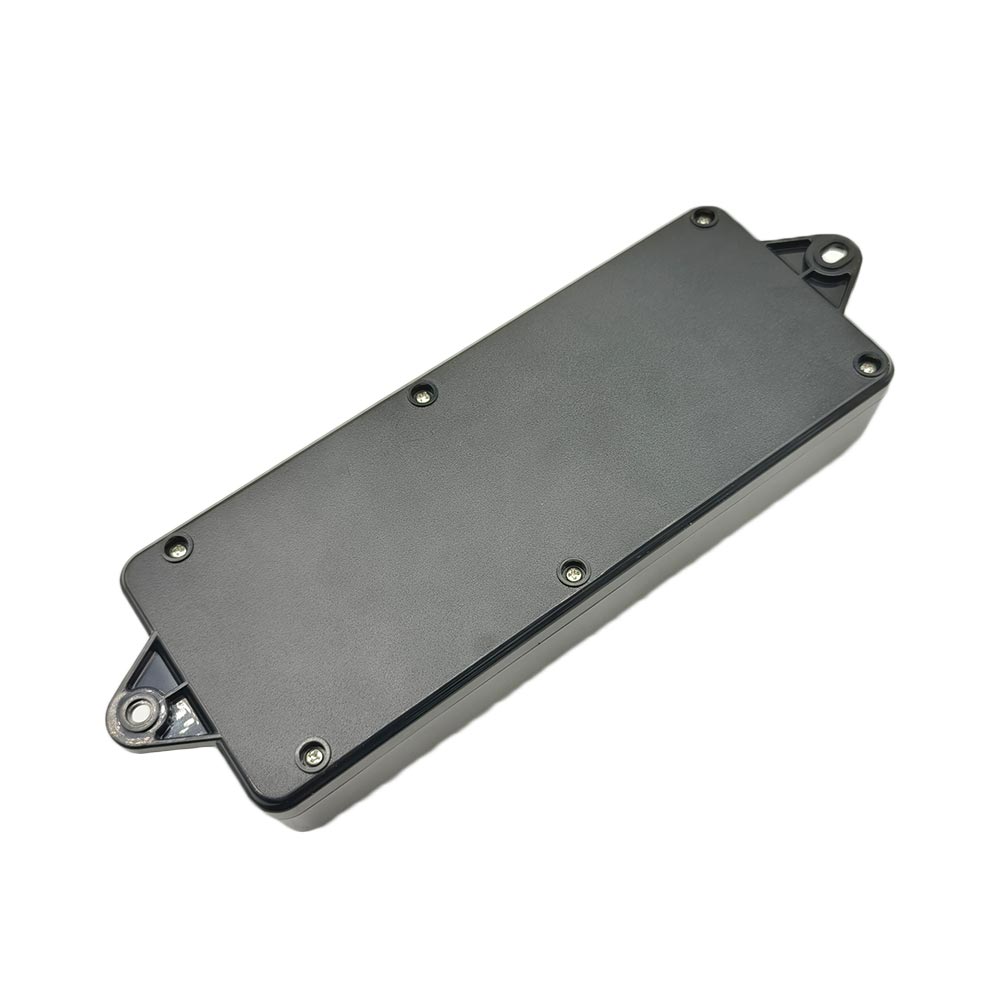

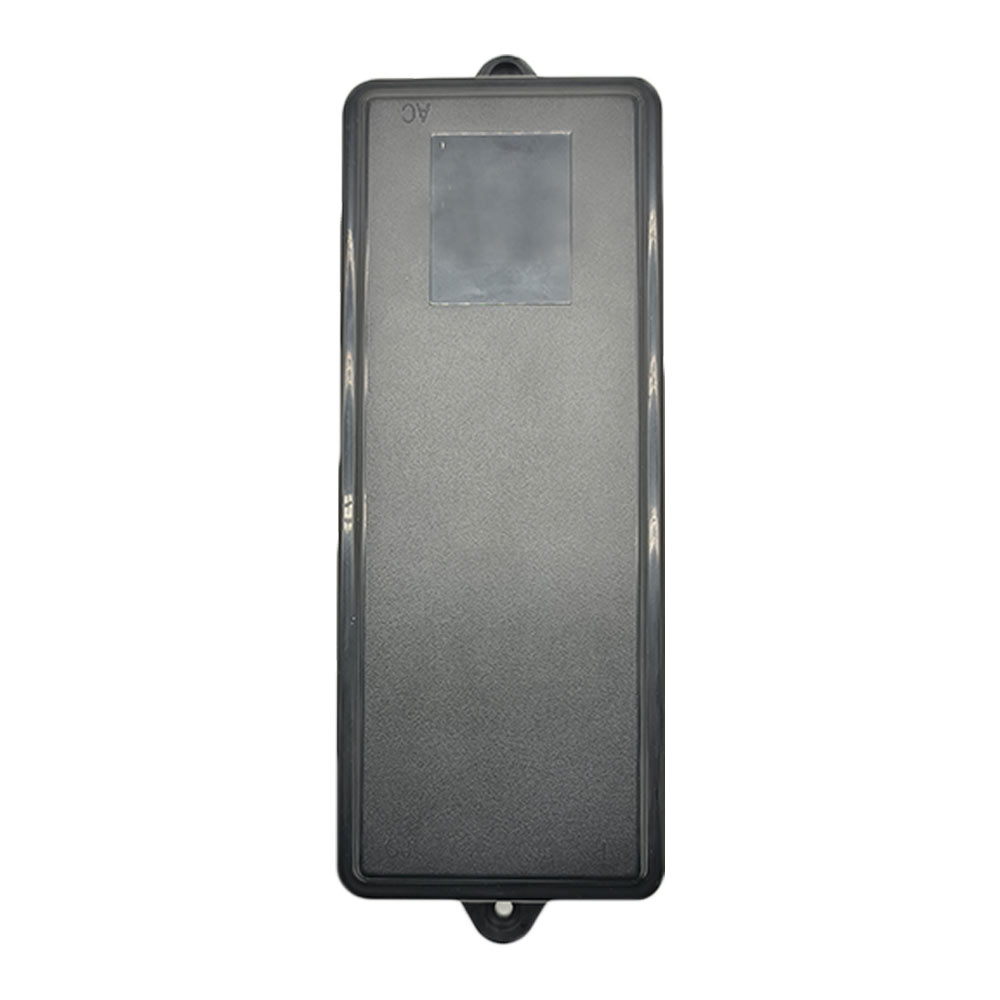

Maße des Gehäuse: 240 x 95 x 43 mm Kabellänge des Touch-Steuergriffs: 2000±10%mm

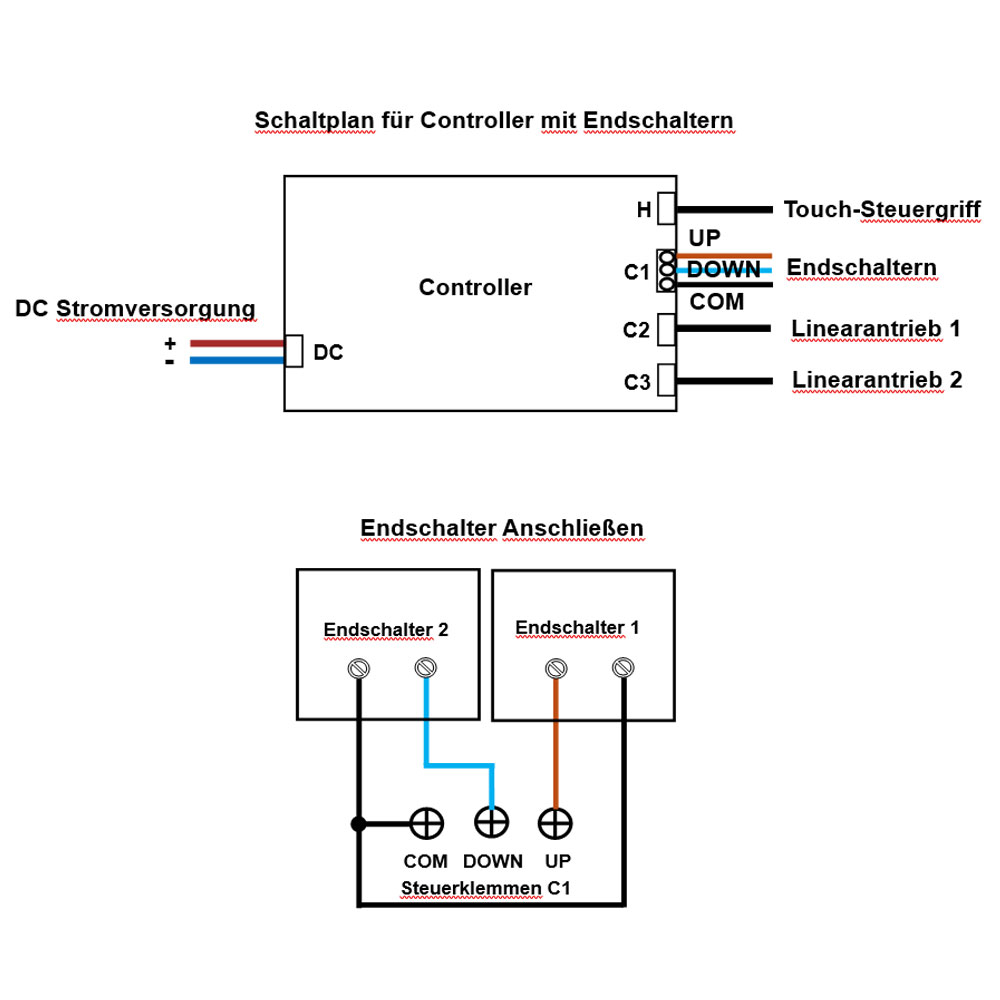

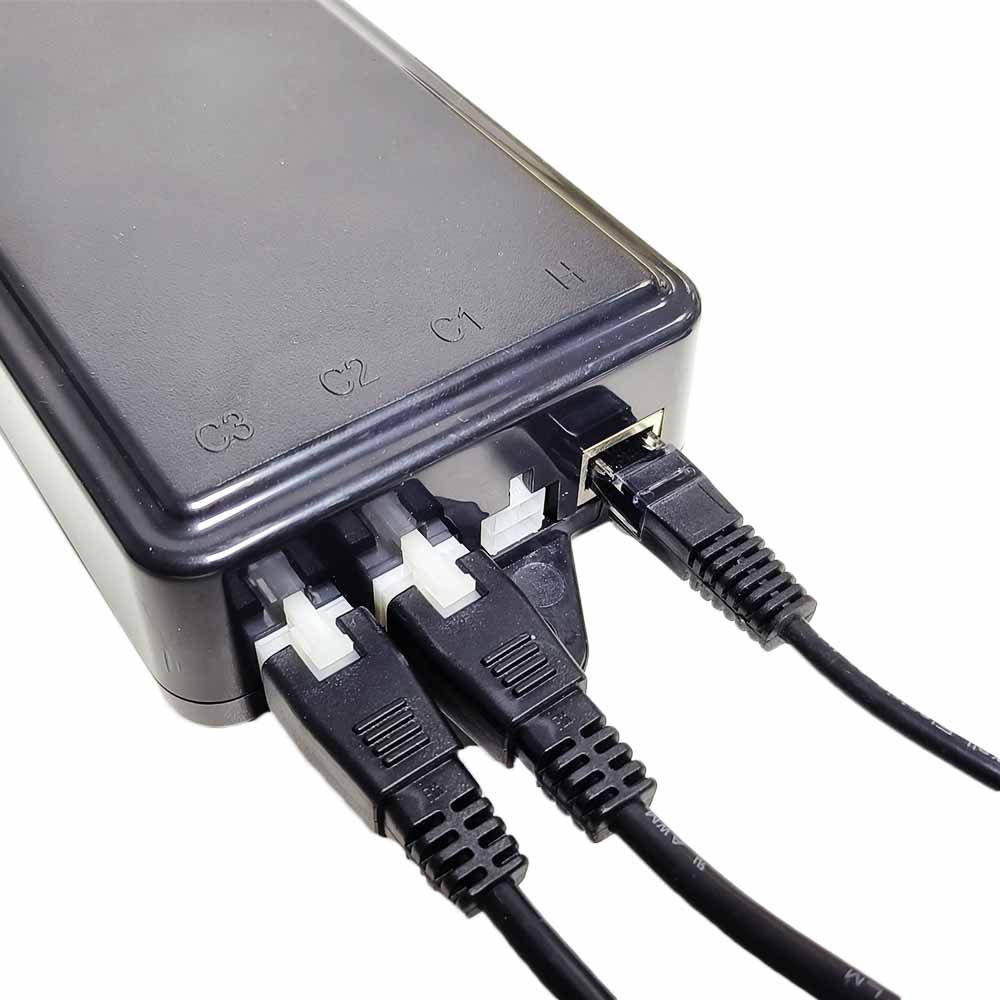

Verdrahtung:
1) Stecken Sie den Touch-Steuergriff in die Anschlüsse H der Controller.
2) Stecken Sie zwei Linearantriebe in die Anschlüsse C2 und C3 der
Controller.

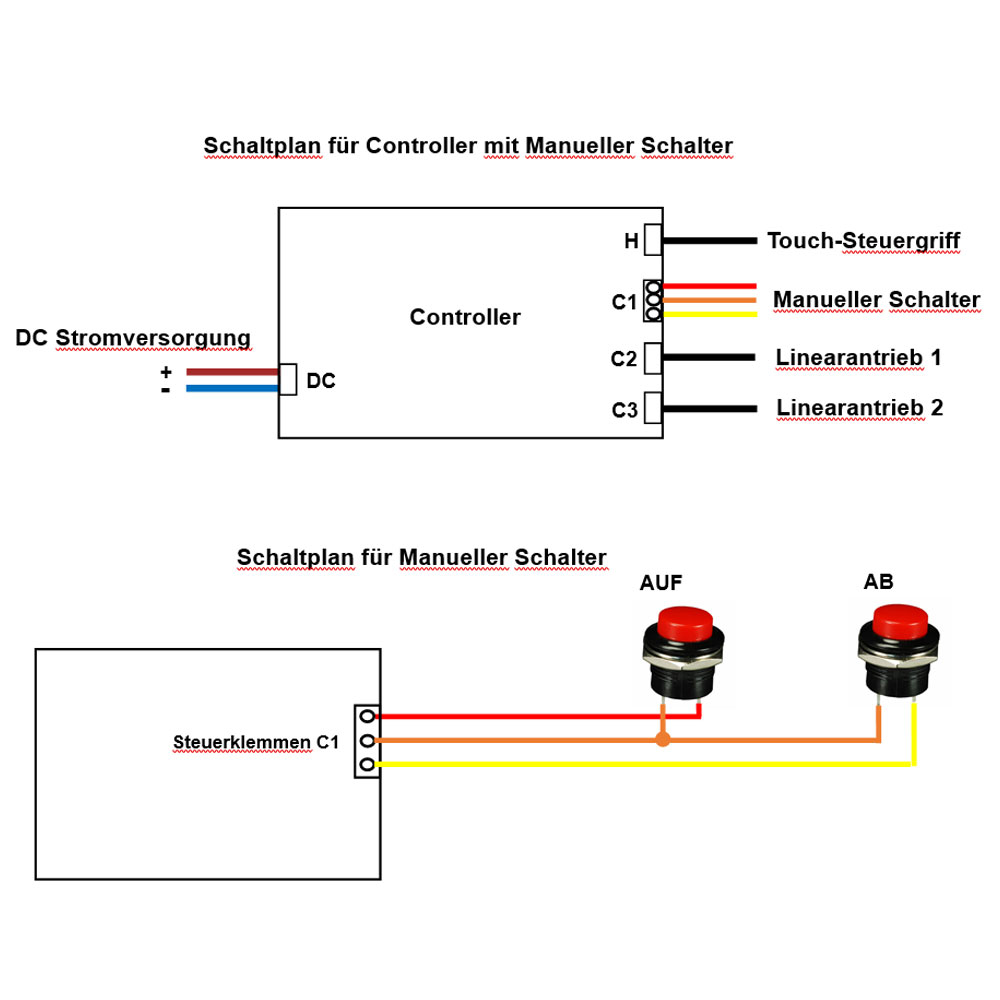

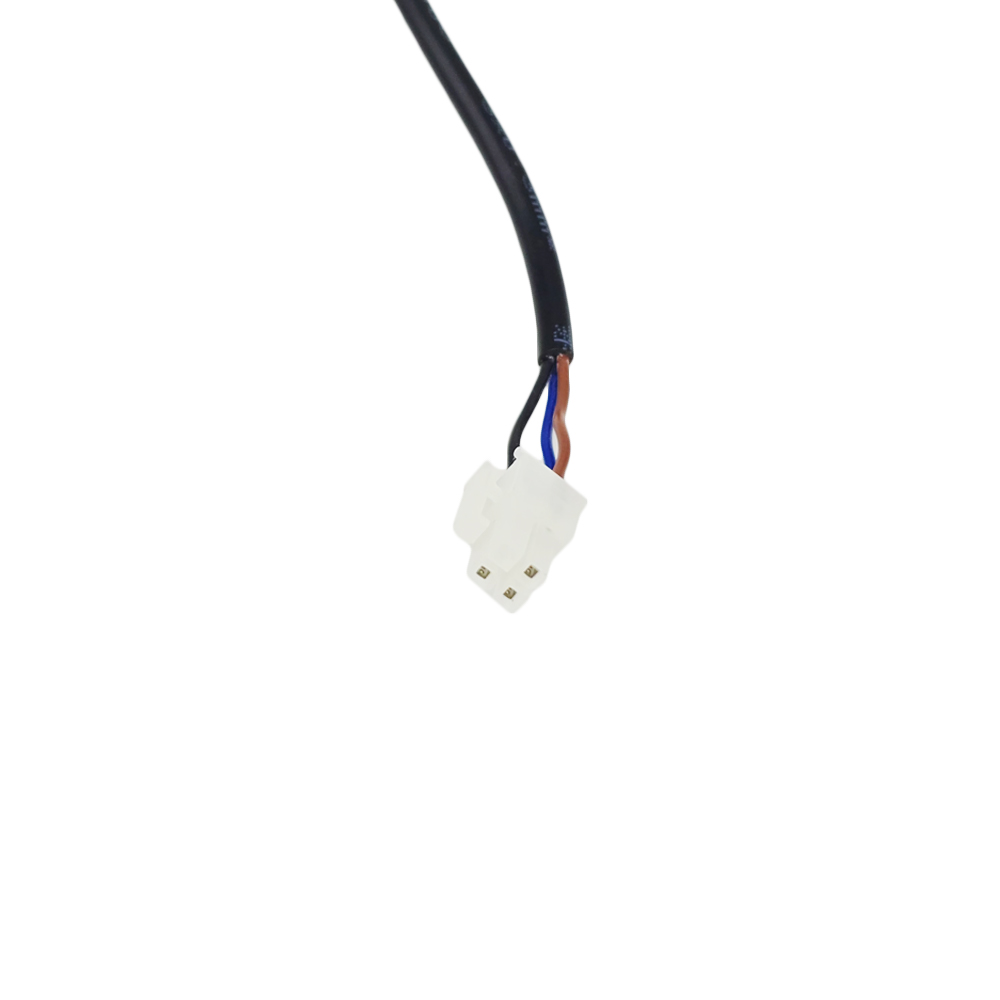

3) Stecken Sie den Manueller Schalter in die Anschlüsse C1 der Controller,
wenn Sie einen externen manuellen Schalter verwenden müssen.

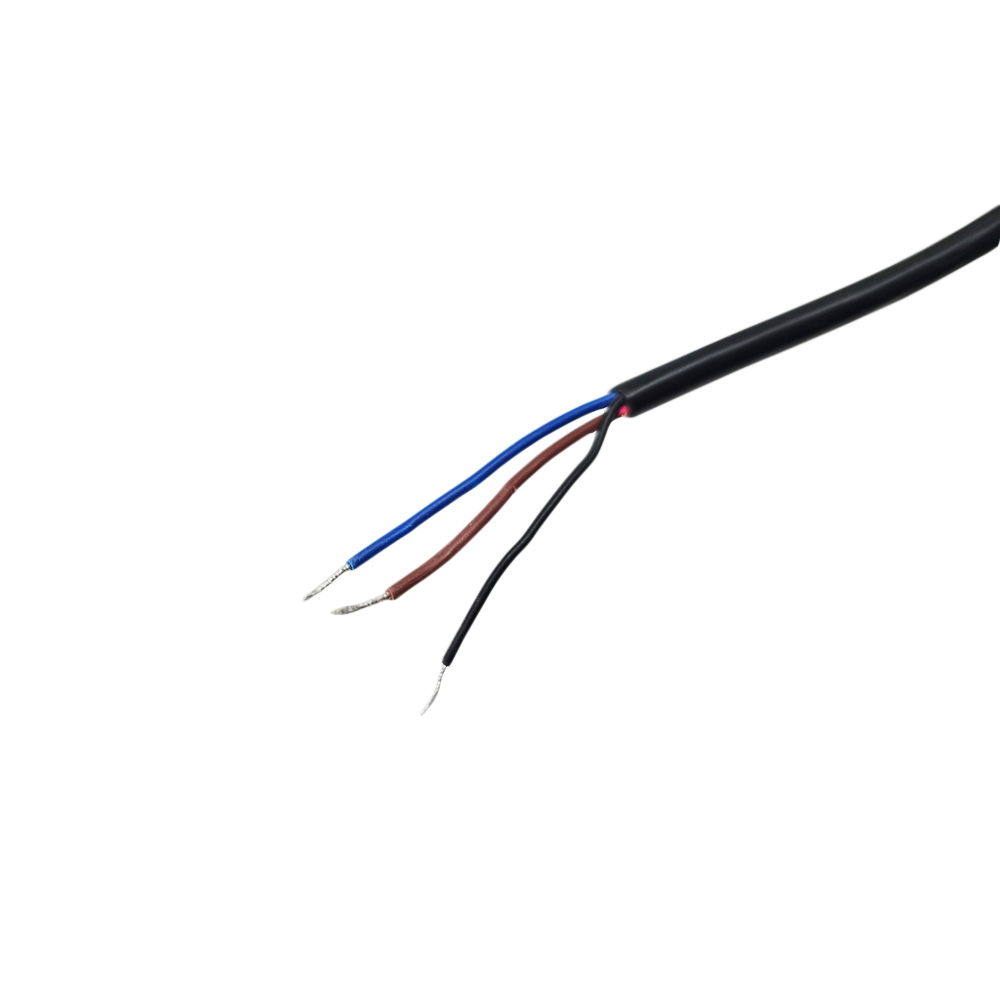

4) Verbinden sie den Pluspol der DC Stromversorgung mit dem braunen Kabel
des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit
dem blauen Kabel der Controller. ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das Controller
an!
Betrieb:
1. Bedienung über den Touch-Steuergriff: Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.

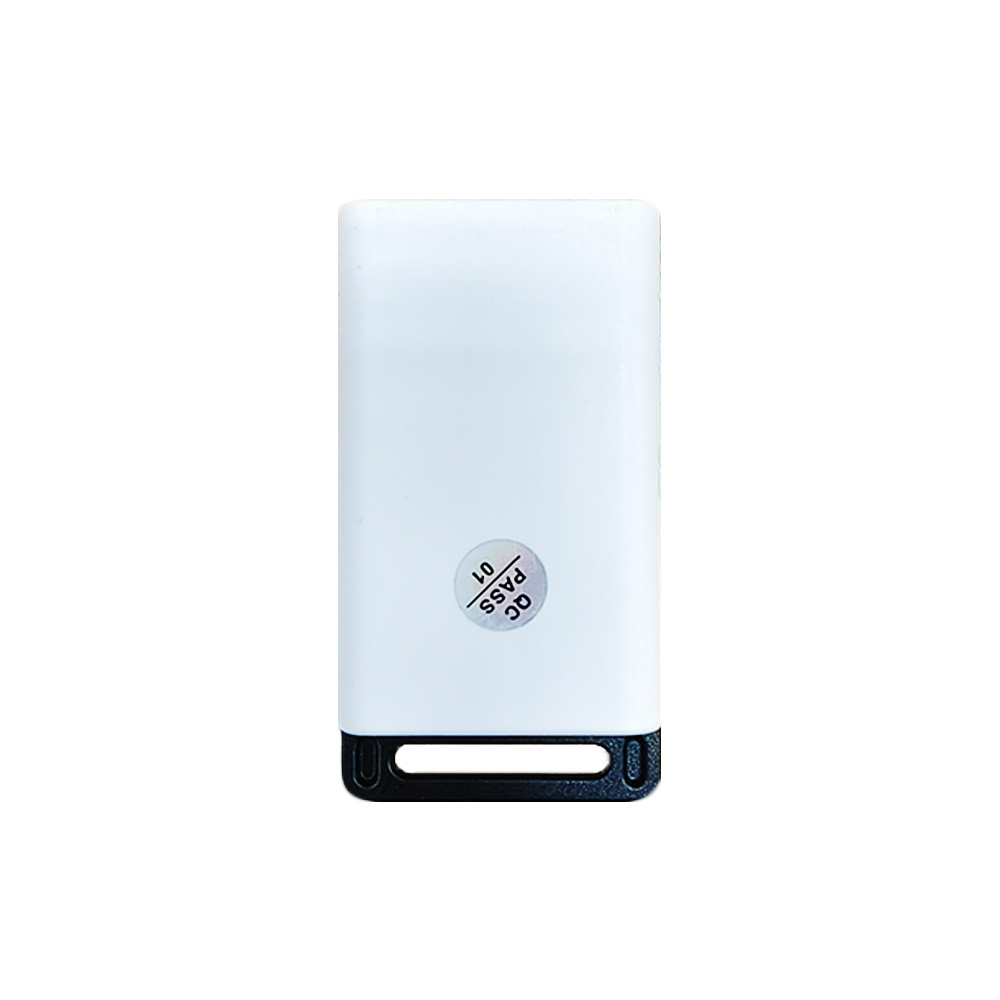

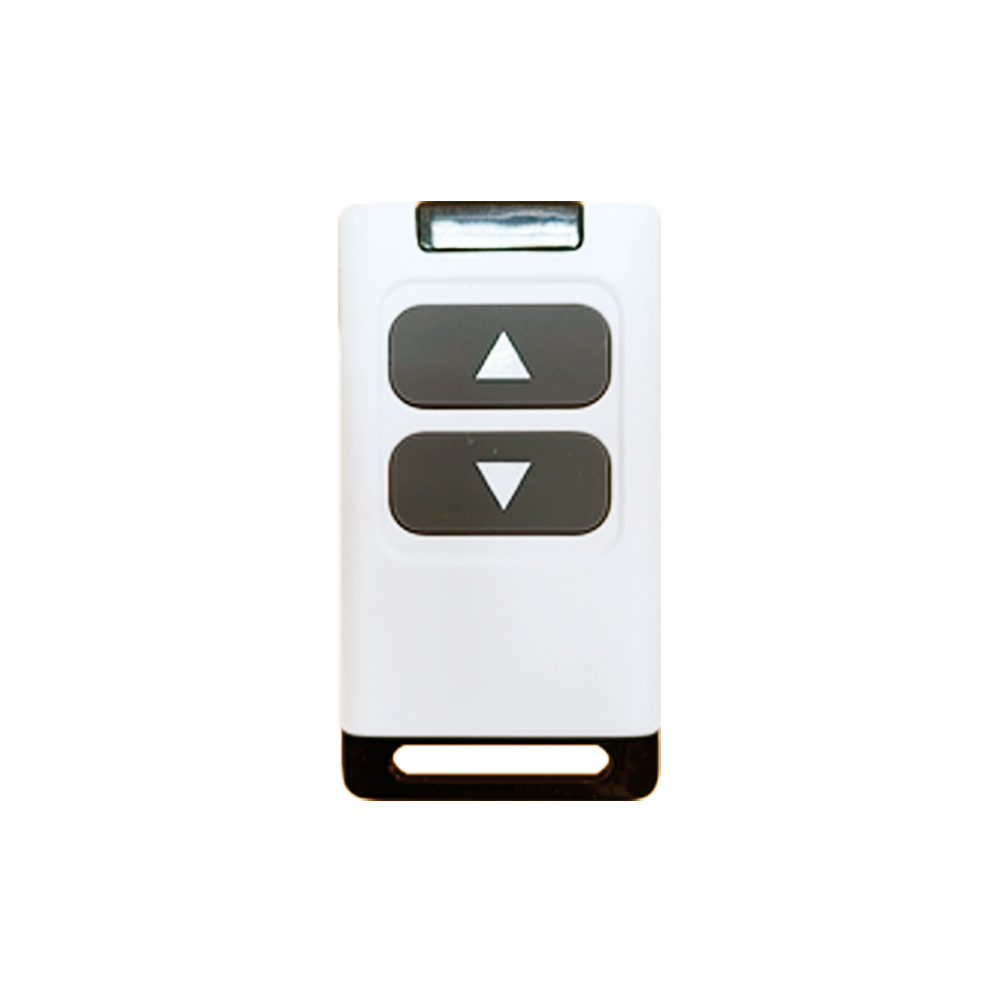

2. Bedienung über die Fernbedienung:(Die Fernbedienung der Synchronregler
verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▲, um
zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie erneut die Taste ▼, um zwei
Linearantriebe gleichzeitig zu stoppen.
Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen:
manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle
Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B.
Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die
Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B.
Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.
1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen
manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen
und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.

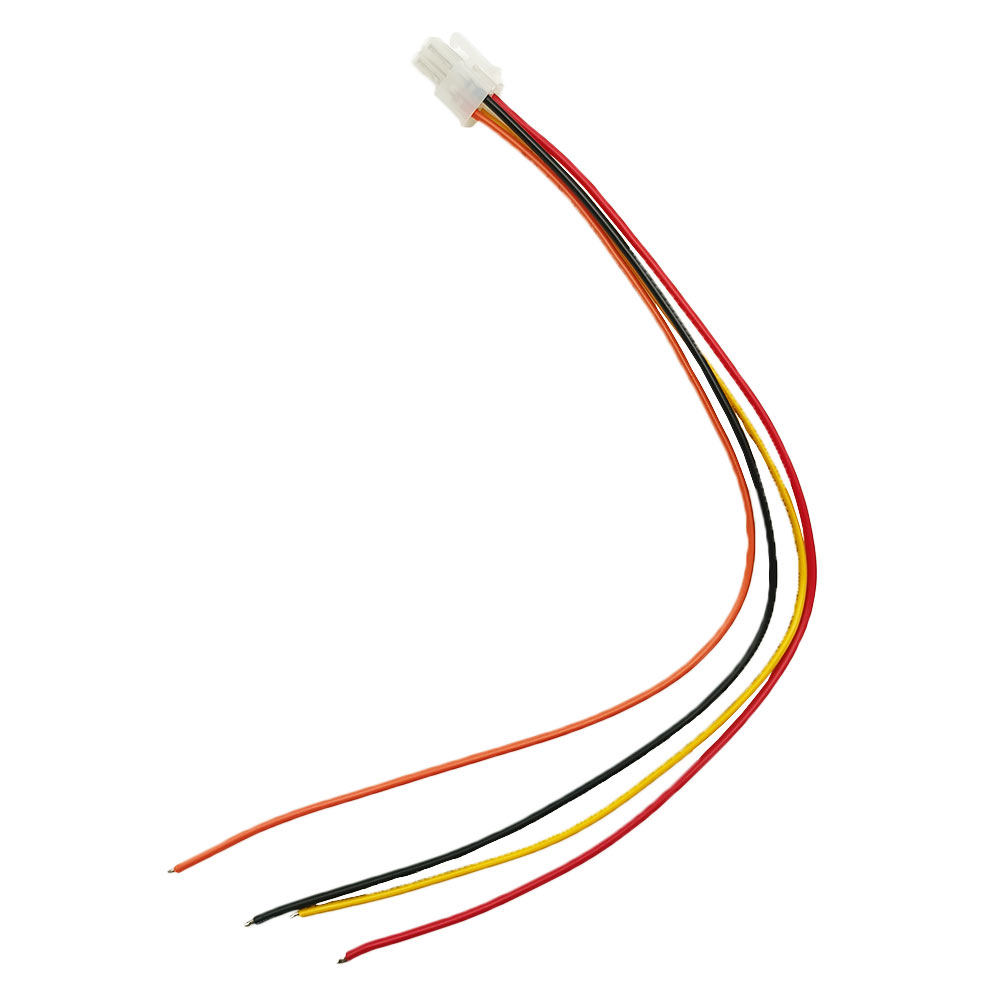

2) Schließen Sie ein vieradriges Kabel an die Manueller Schalter Anschlüsse
C1 der Controller. Dieses Kabel besteht aus vier Adern: rotem, gelbem,
orangefarbenem und schwarzem Draht.
3) Verbinden Sie die Klemme 3 der zwei Tasten mit dem orangefarbenen Kabel,
verbinden Sie die Klemme 4 der AUF-Taste mit dem roten Kabel und verbinden
Sie die Klemme 4 der AB-Taste mit dem gelben Kabel.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub
und stoppen automatisch. Während des Betriebs können Sie erneut die Taste
AUF, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie erneut die Taste AB, um zwei
Linearantriebe gleichzeitig zu stoppen.
2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter
mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen
Controller anschließen und dann die Linearantriebe automatisch darüber
anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt
über zwei normalerweise offene Klemmen.
2) Schließen Sie ein dreiadriges Kabel an den Endschalteranschluss C1 des
Controllers. Dieses Kabel besteht aus drei Drähten: UP, Down und COM-Draht.
3) Schließen Sie zwei normalerweise offene Klemmen eines Endschalters an die
Klemmen UP und COM, und schließen Sie zwei normalerweise offene Klemmen
eines anderen Endschalters an die Klemmen DOWN und COM.
Die Bedienung:
Wenn zwei Linearantriebs fahren nach außen und ein Endschalter ausgelöst
wird, verbindet er die zwei Klemmen UP und COM und die zwei
Linearantriebs stoppt automatisch.
Wenn zwei Linearantriebs ziehen sich nach innen zurück und ein anderer
Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM
und die zwei Linearantriebs stoppt automatisch.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 3 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige.
Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1
gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das
System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste R der Steuergriff, bis
alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am
Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste R los.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen,
bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/20A oder DC24V/10A Schaltnetzteil verwenden, um dieses
Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte
kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
Lieferumfang:
2 x Industrie Elektrischer Linearantrieb B Mit Hall Effekt Sensor
1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe B)
1 x Touch-Steuergriff
1 x Fernbedienung: CF-2
1 x Bedienungsanleitung
Beachten: Die Fernbedienung der Synchronregler
verfügt über zwei Steuermodi:
Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung
den Steuermodus aus, den Sie benötigen. Und der Synchronregler verfügt
über zwei wählbare externe Steuerfunktionen, manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
