Einführung:

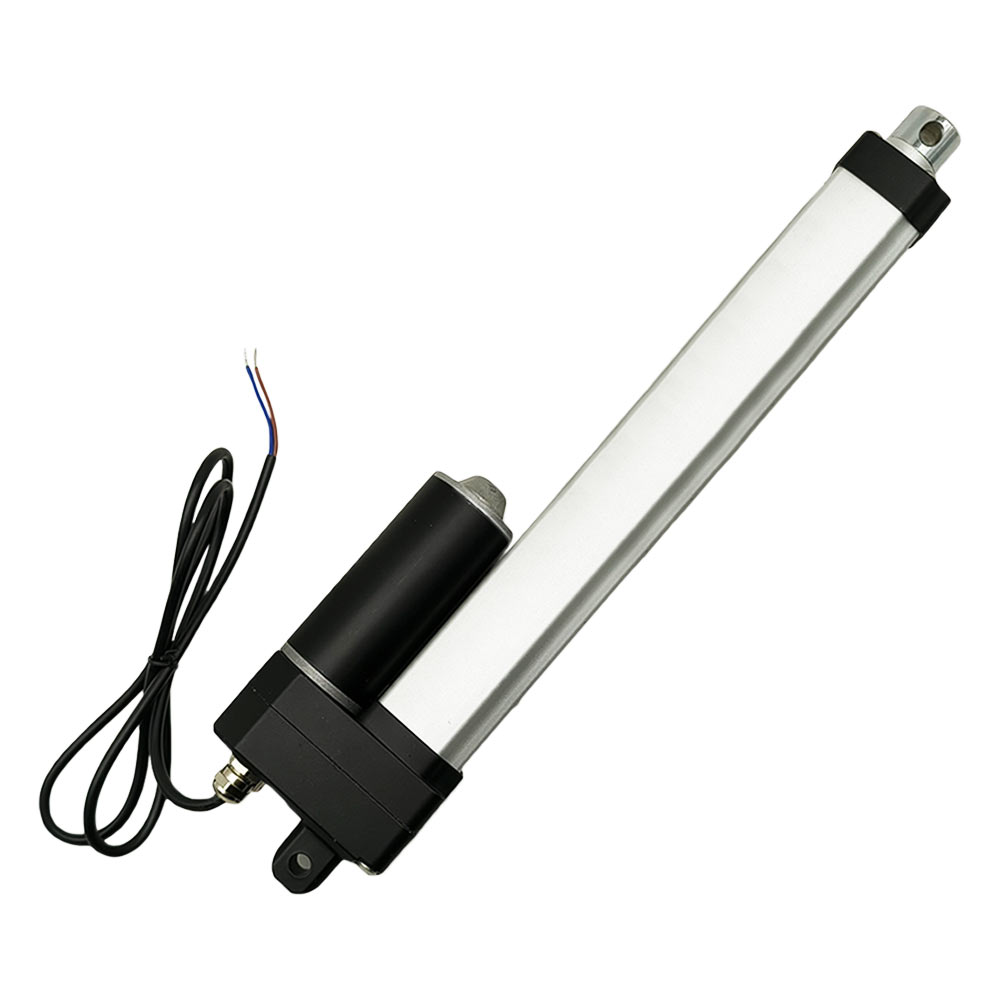

Der Linearantrieb ist mit einem wasserdichten Entlüftungsventil ausgestattet,
welches einen freien Luftstrom in den Zylinder hinein und aus ihm heraus
ermöglicht. Wenn der Linearantrieb in Betrieb ist, entsteht innerhalb und
außerhalb des Zylinders ein Druckunterschied, und Luft strömt durch das
Entlüftungsventil in den Zylinder hinein und aus ihm heraus, um
sicherzustellen, dass der Druck innerhalb und außerhalb des Zylinders
ausgeglichen ist. Gleichzeitig verhindert das Entlüftungsventil, dass
Verunreinigungen wie Wasser und Staub in den Zylinder gelangen. Auf diese
Weise werden die internen Komponenten des Linearantriebs wirksam geschützt,
wodurch sichergestellt wird, dass der Linearantrieb lange Zeit in feuchten
Bedingungen betrieben werden kann, ohne dass Leistungseinbußen oder Schäden
auftreten.
Applikation:
Es hat ein breites Anwendungsspektrum, hauptsächlich für Szenen mit hohen
Anforderungen an Geräuschpegel und Wasserdichtigkeit. Wie Wasserunterhaltung,
Geräte auf dem Wasser oder an Bord, Aquakultur, Abwasseraufbereitungssysteme,
elektrische Fenster und Türen im Außenbereich, Bewässerungsgeräte und andere
wasserbezogene industrielle Automatisierungsgeräte, Haushaltsgeräte und
medizinische Geräte.
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Gestaltung der Schneckengetriebestruktur, starke Selbstsperrwirkung
Schneckengetriebe aus technischem Kunststoff POM, geräuscharm
Starker Schub, bis zu 3500N / 350 kg
Drei Geschwindigkeits optionen, 5±1mm/s, 10±2mm/s, und 16±3mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750
mm, 1250 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Mit wasserdichten Entlüftungsventil, ideal für den Einsatz im Freien oder im
Regen.
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 4
Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC, und 24V ist
die am häufigsten verwendete Betriebsspannung.

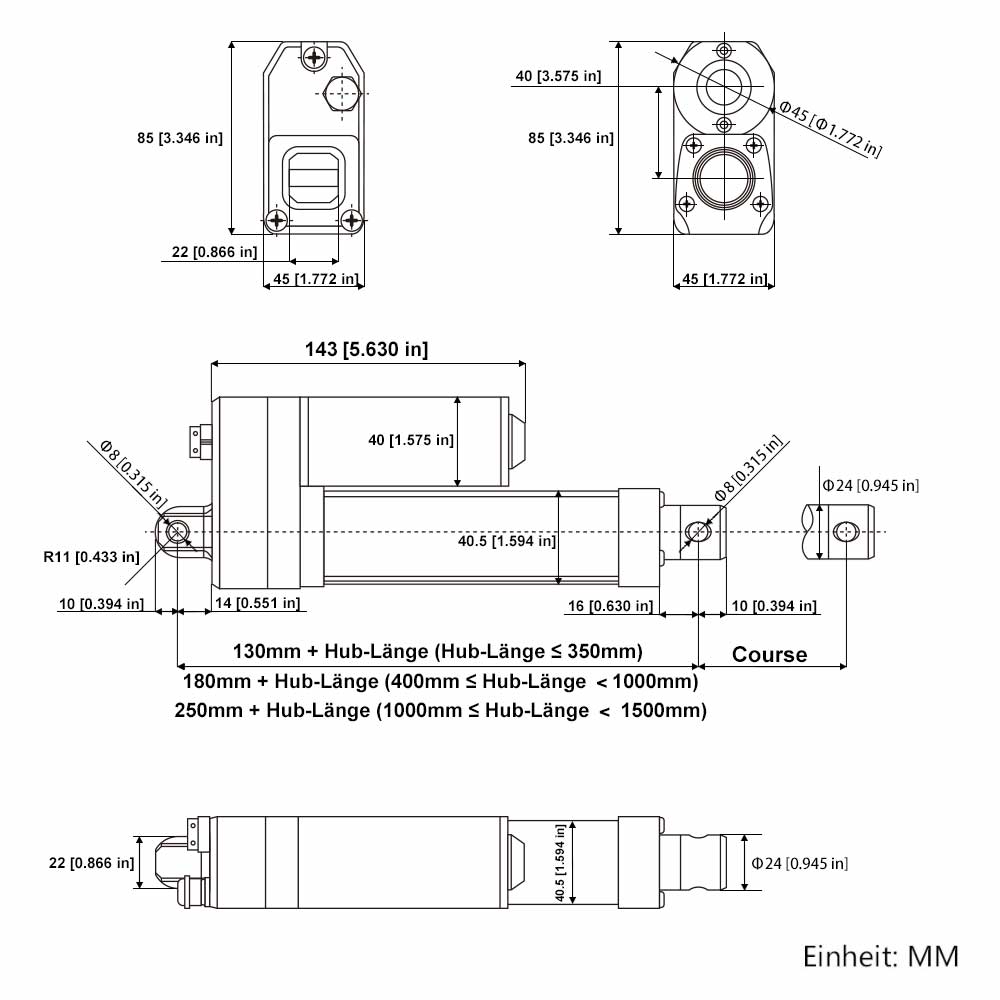

Hubbereich: 10 ~ 1500 mm ( Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen
Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken
Sie zur Anzeige bitte auf den folgenden Link:
Linearantriebe J )
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, and 16±3mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 3500N / 350 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 7A bei 12V oder 3.5A bei 24V
Bitte verwenden Sie ein 12V/30A oder 24V/15A Netzteil, um vier
Linearaktuator mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 8mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: technischem Kunststoff POM + Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor

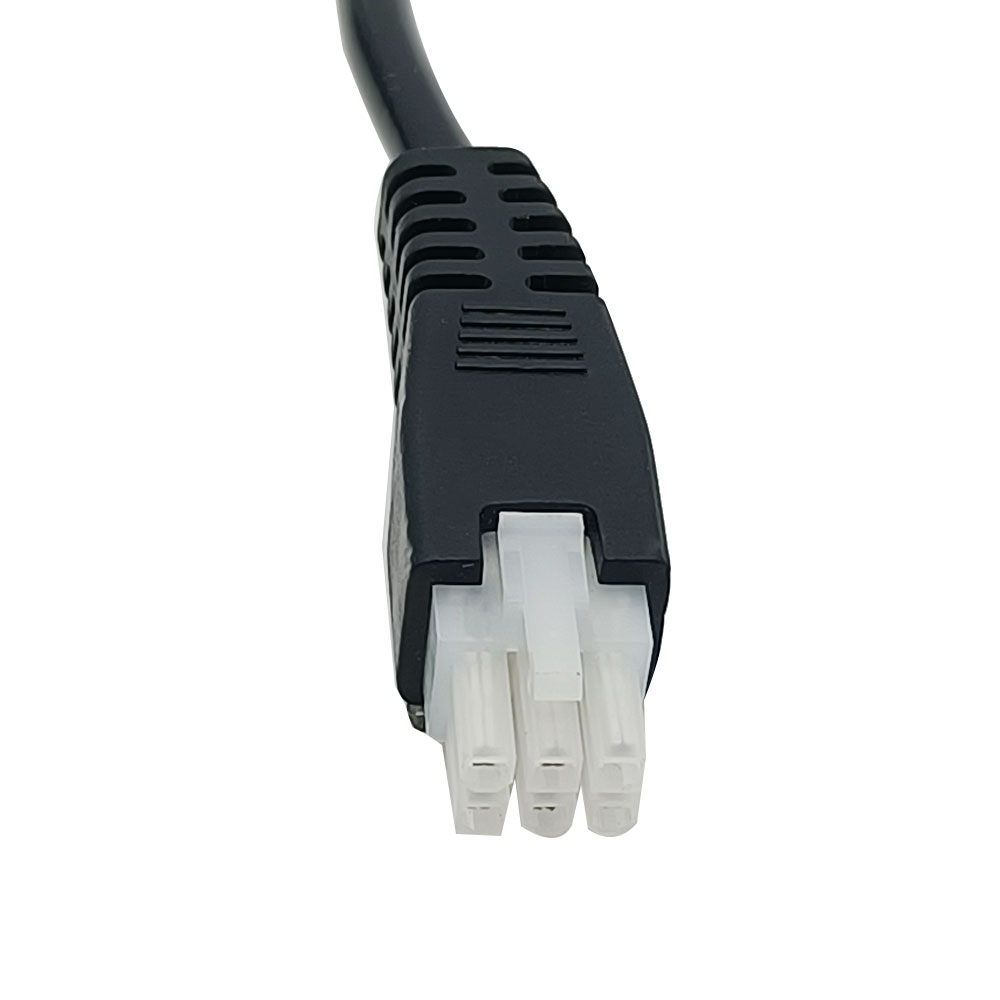

Der Frontsteckerstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung des Frontsteckers ist Standard, wir können ihn während der
Produktion je nach Kundenwunsch um 90 Grad drehen.
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen

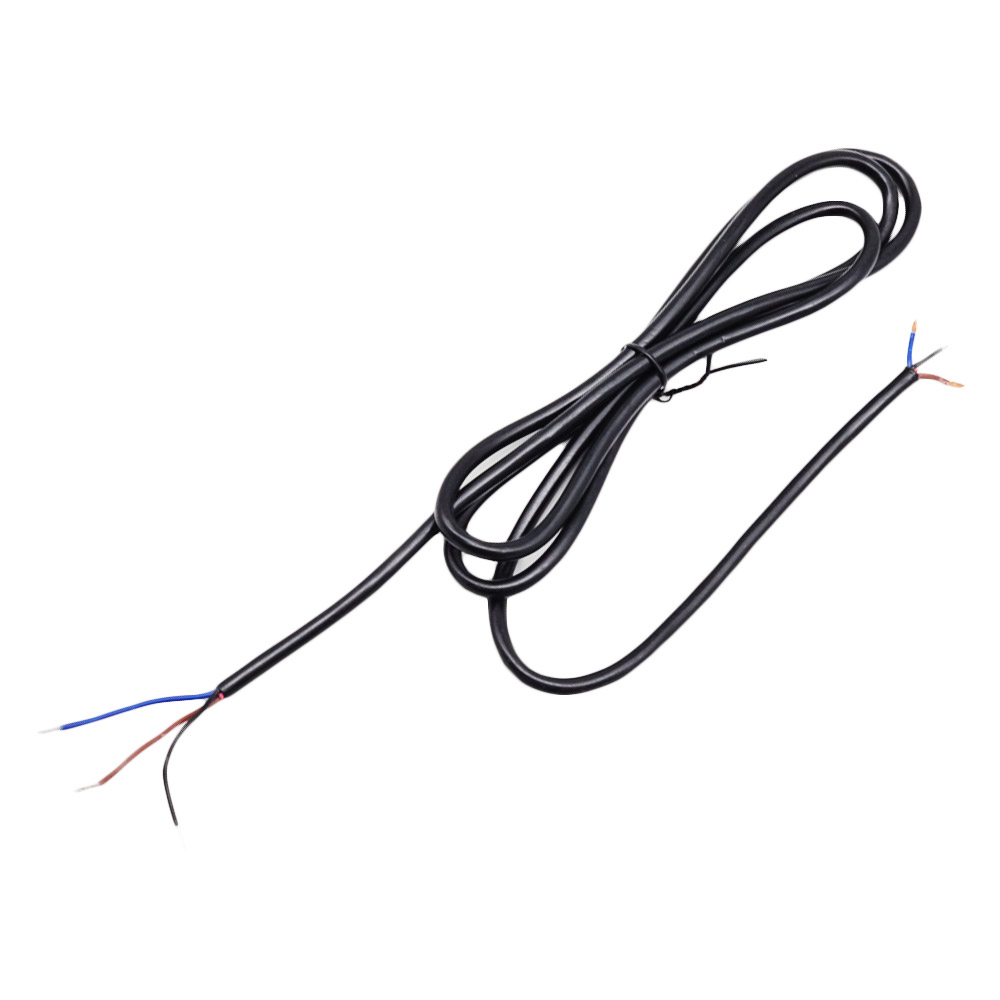

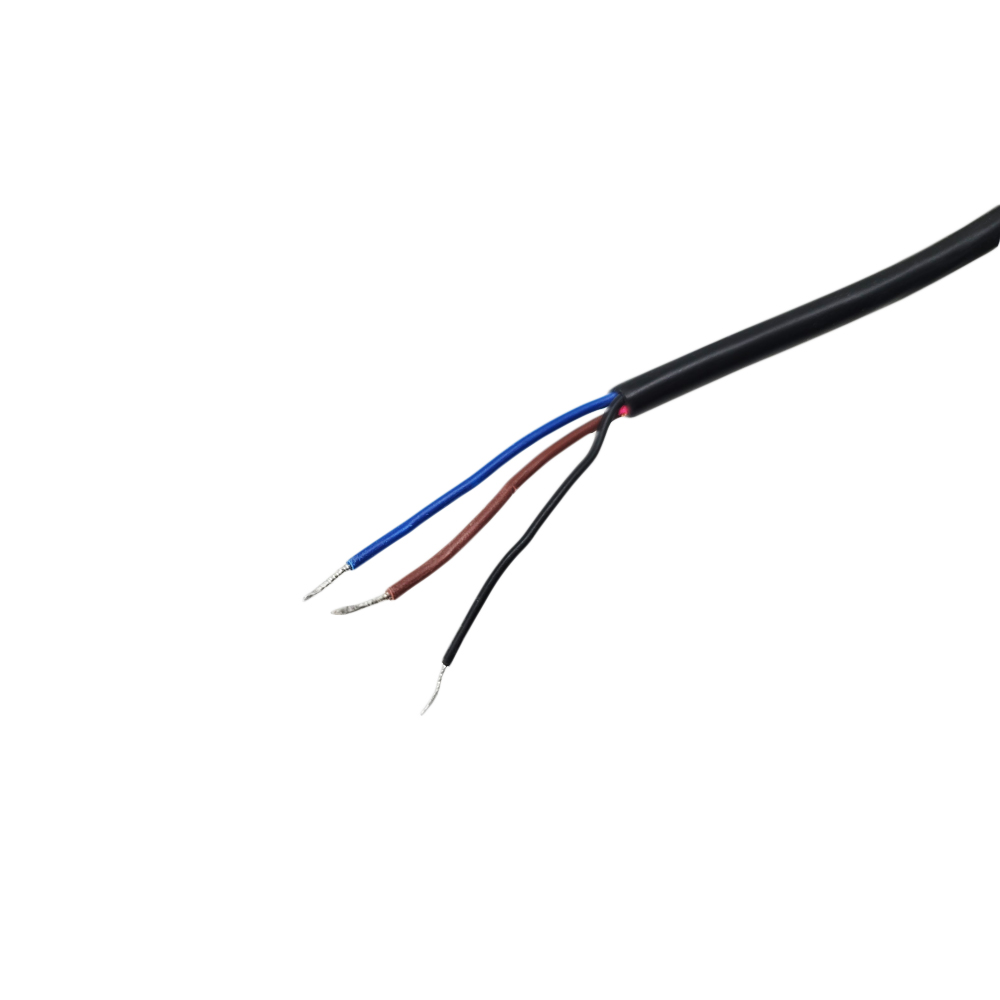

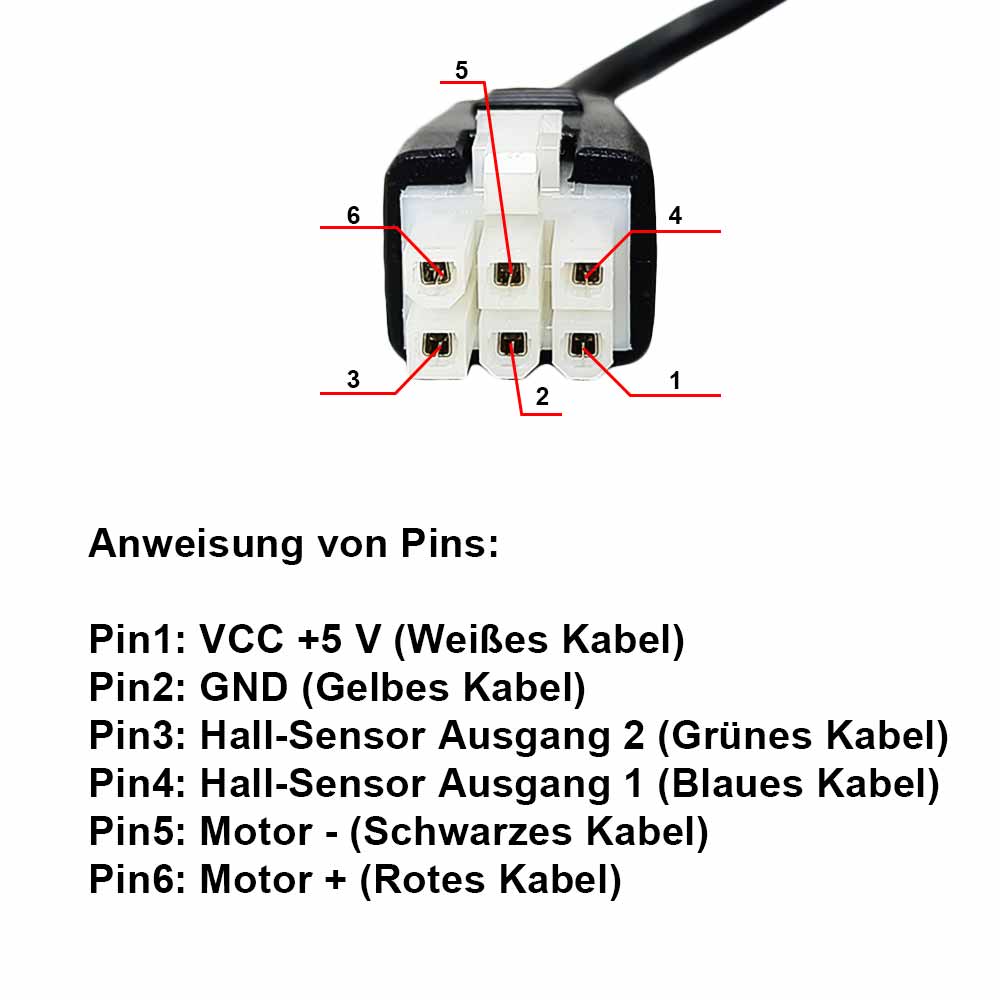

Stromkabel: Sechsadriges Kabel
Kabellänge: 1000±10% mm, die Länge kann auch an Ihre spezifischen
Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -20℃ bis 80℃
Betriebsgeräusch: ≤45dB (Linearantriebe mit unterschiedlichen Parametern
haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP67 (Ideal für den Einsatz im Freien oder im Regen, aber
nicht für den Einsatz unter Wasser geeignet.)
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
5mm/s
3mm/s
3500N / 350 kg
5000N / 500 kg
10mm/s
5.5mm/s
2500N / 250 kg
3500N / 350 kg
16mm/s
8.5mm/s
2000N / 200 kg
3000N / 300 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale
Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen
Tragfähigkeiten der vier Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung
(z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum
Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den
Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen.
Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür.
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns,
um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.
Die informationen für Synchronregler:
Einführung:

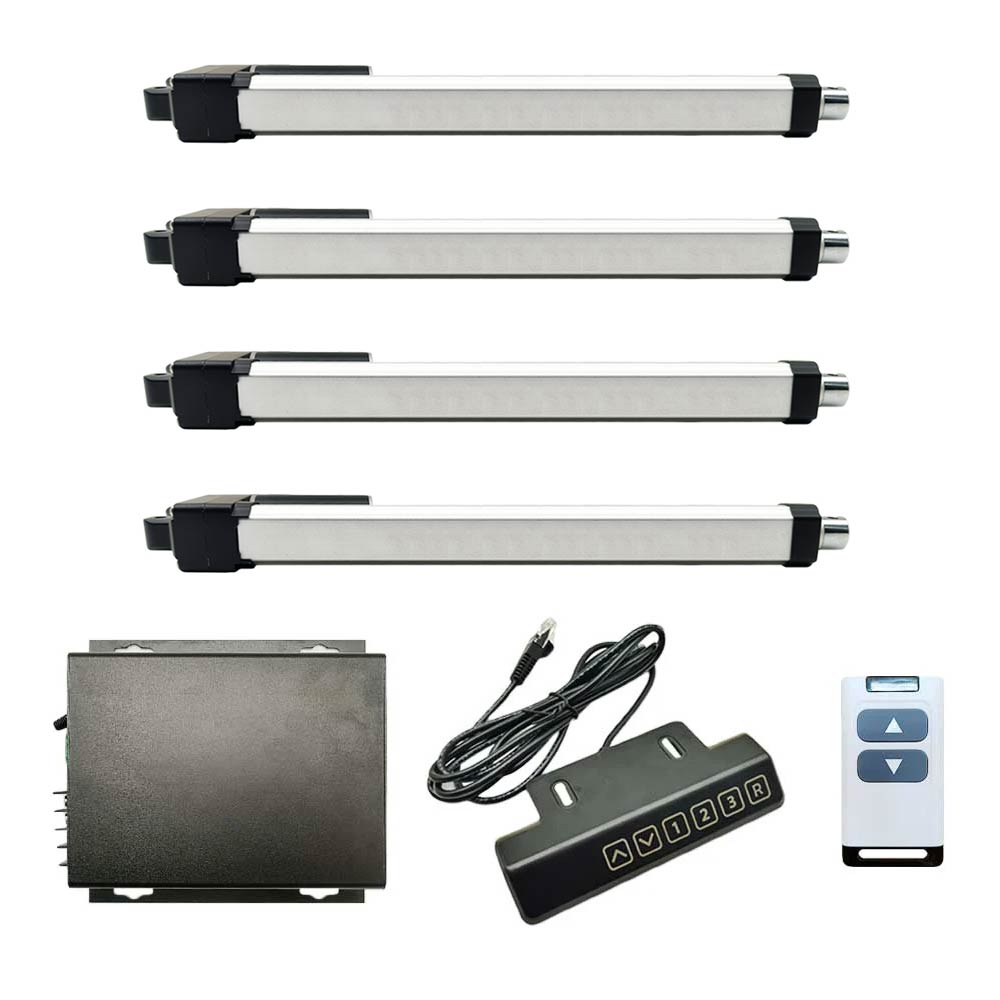

Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe.
Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir
während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe
ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:

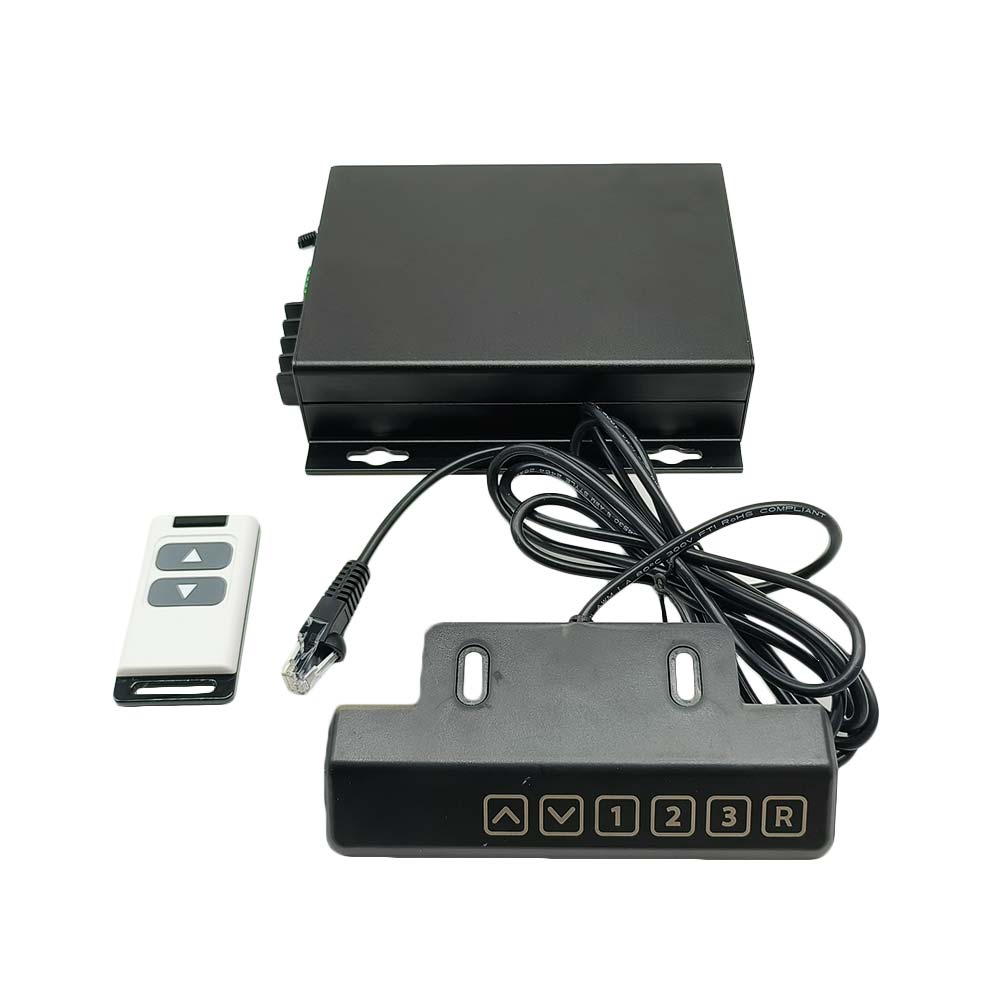

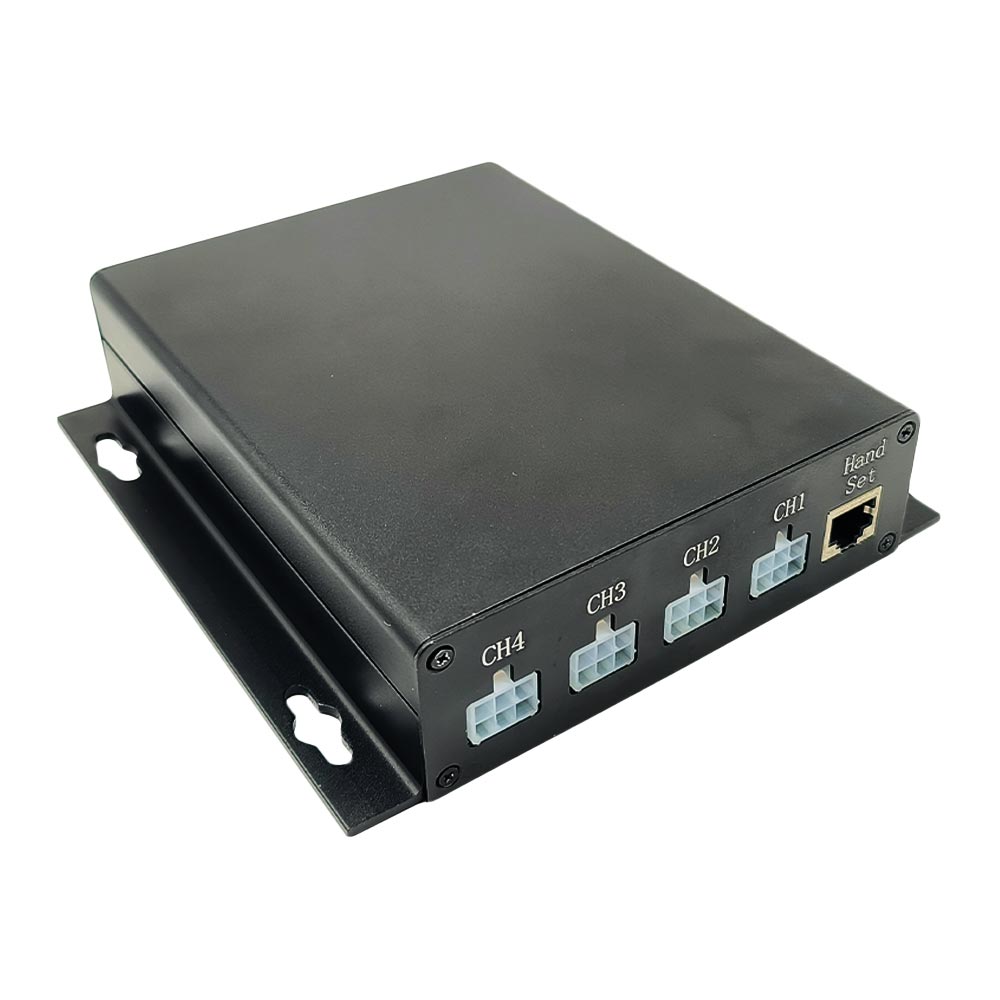

Es kann vier elektrische Linearantriebe J
so betreiben, dass sie vollständig
synchron laufen.

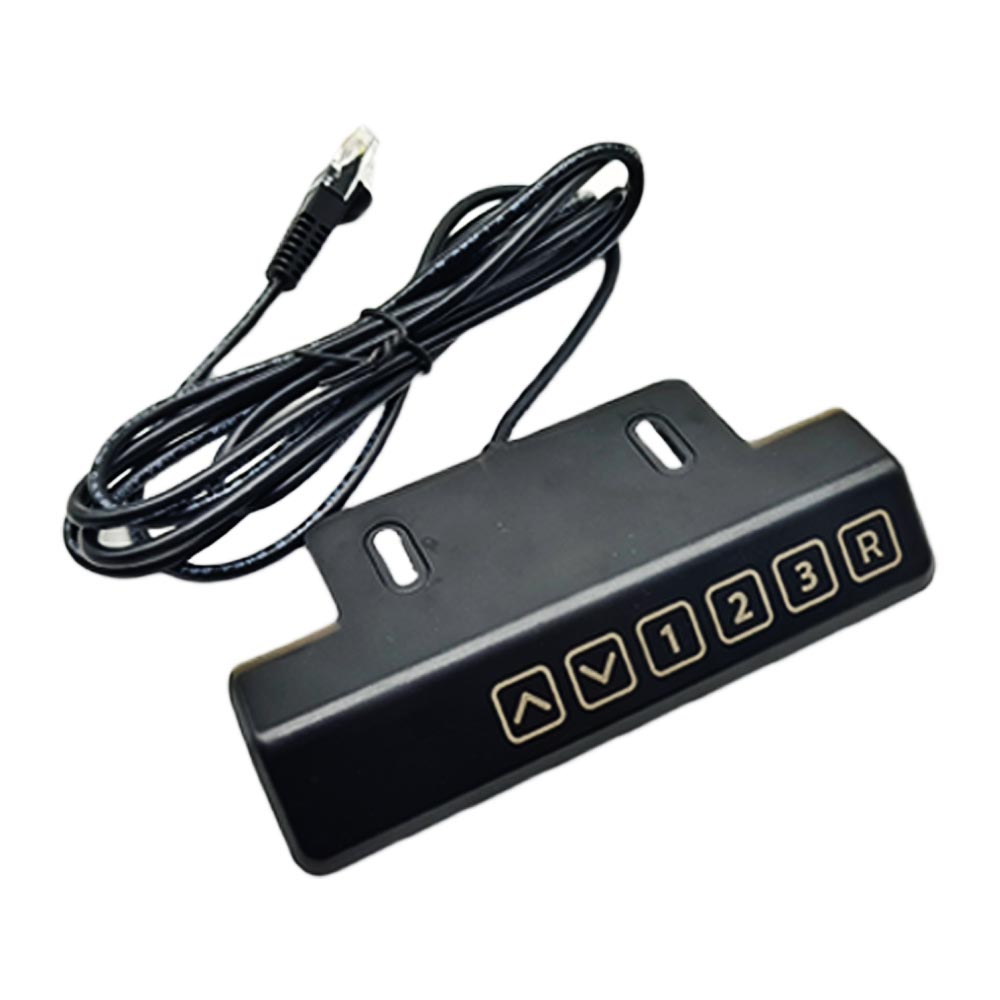

Kabelgebundene Steuerung über einen Touch-Steuergriff.

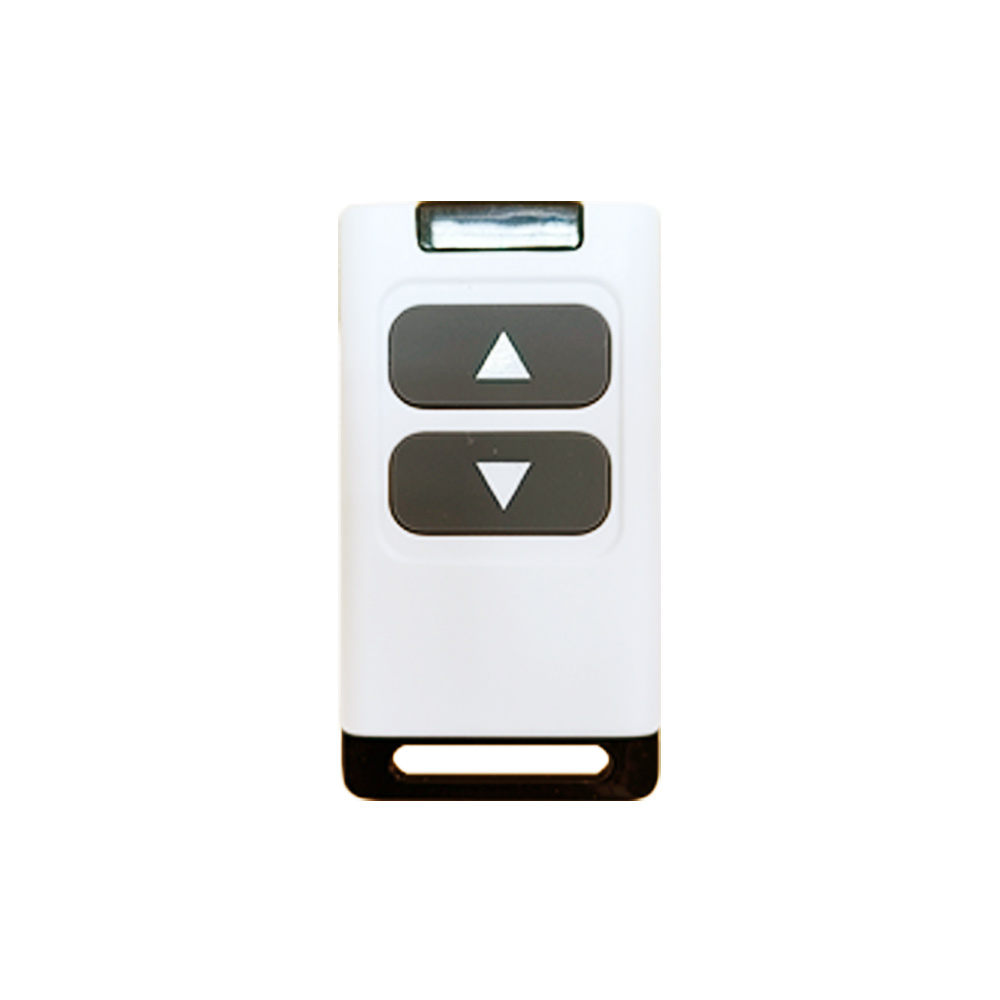

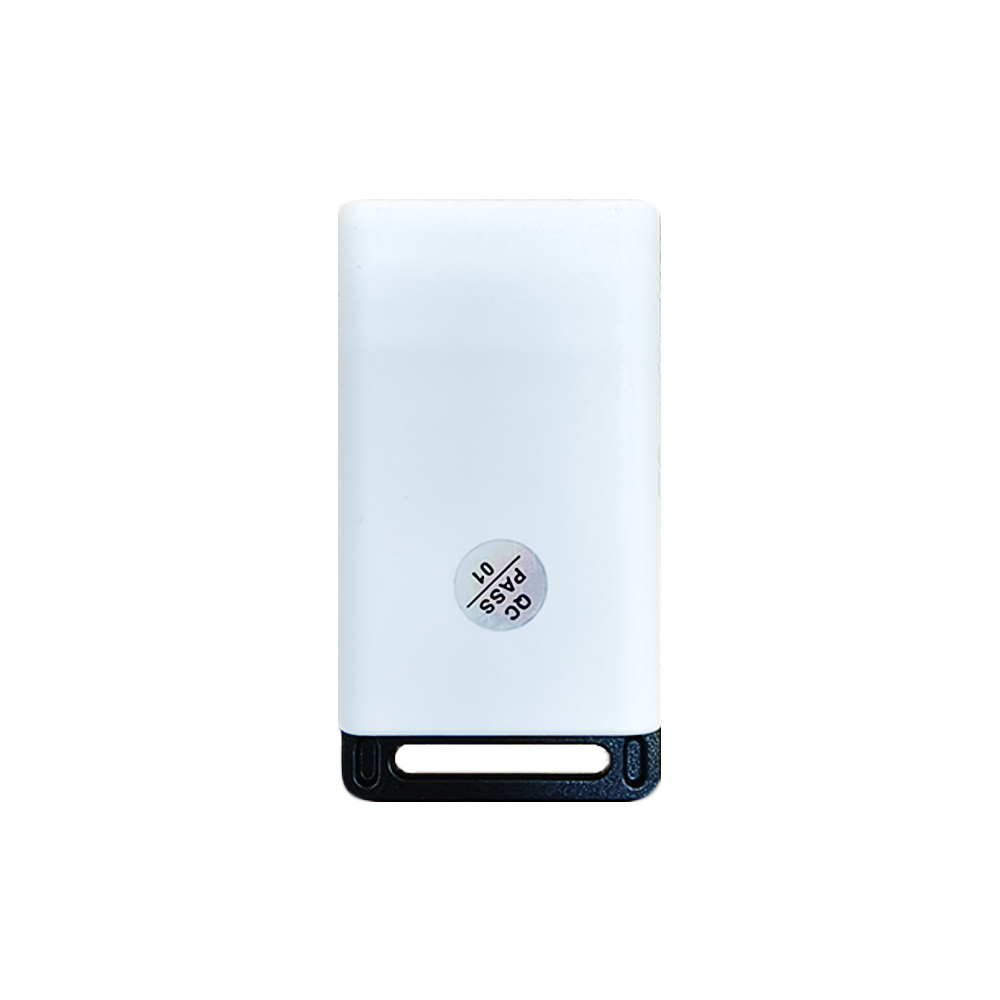

Drahtlose Steuerung über eine Fernbedienung.
Wenn Sie eine externe Antenne verwenden, der Controller hat einen größeren
Arbeitsbereich.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.

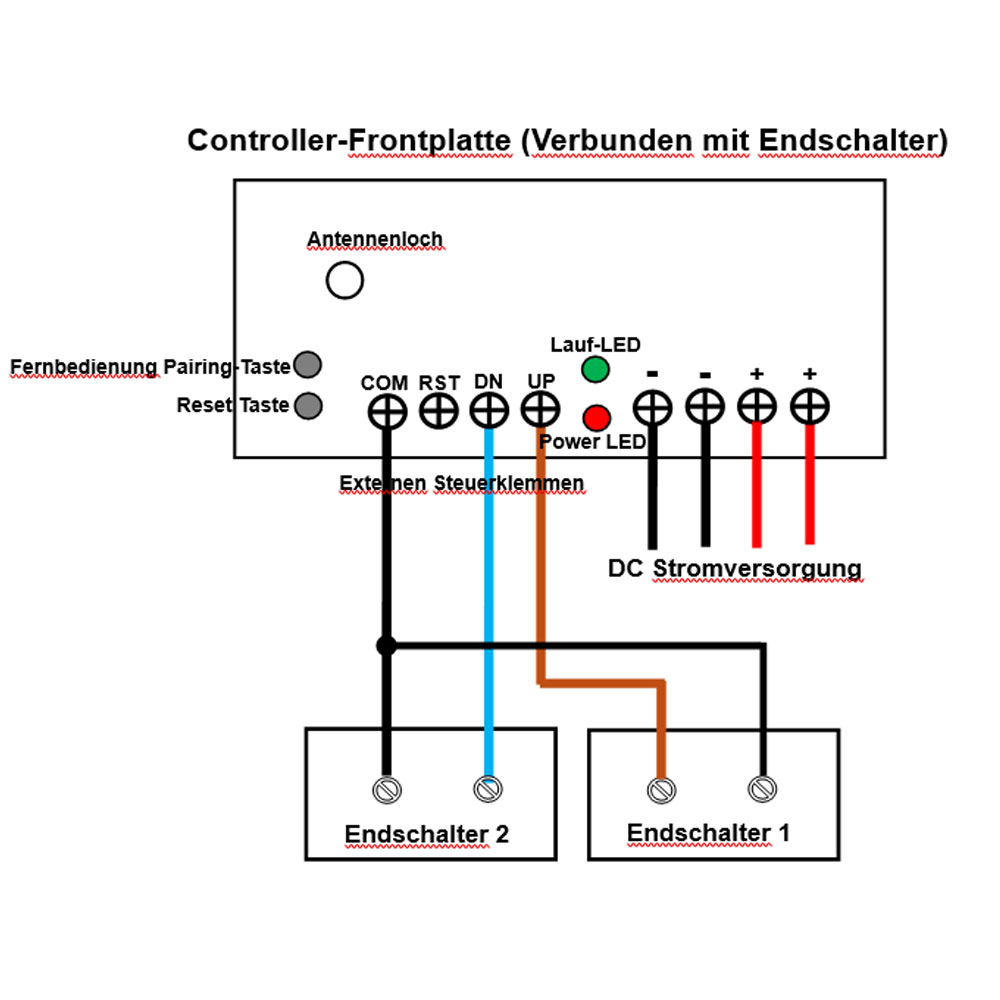

Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder
Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte
externe Steuerfunktion aus.
Mit Reset Taste.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 4
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)

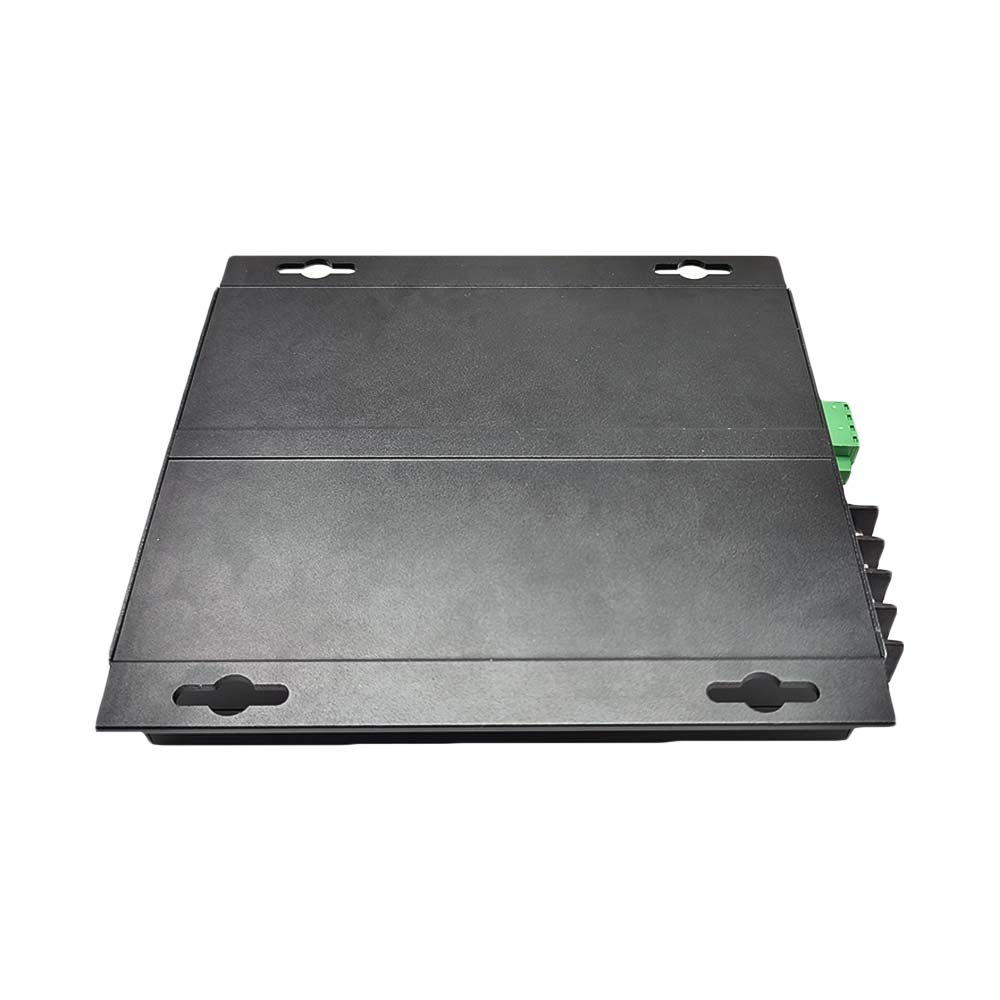

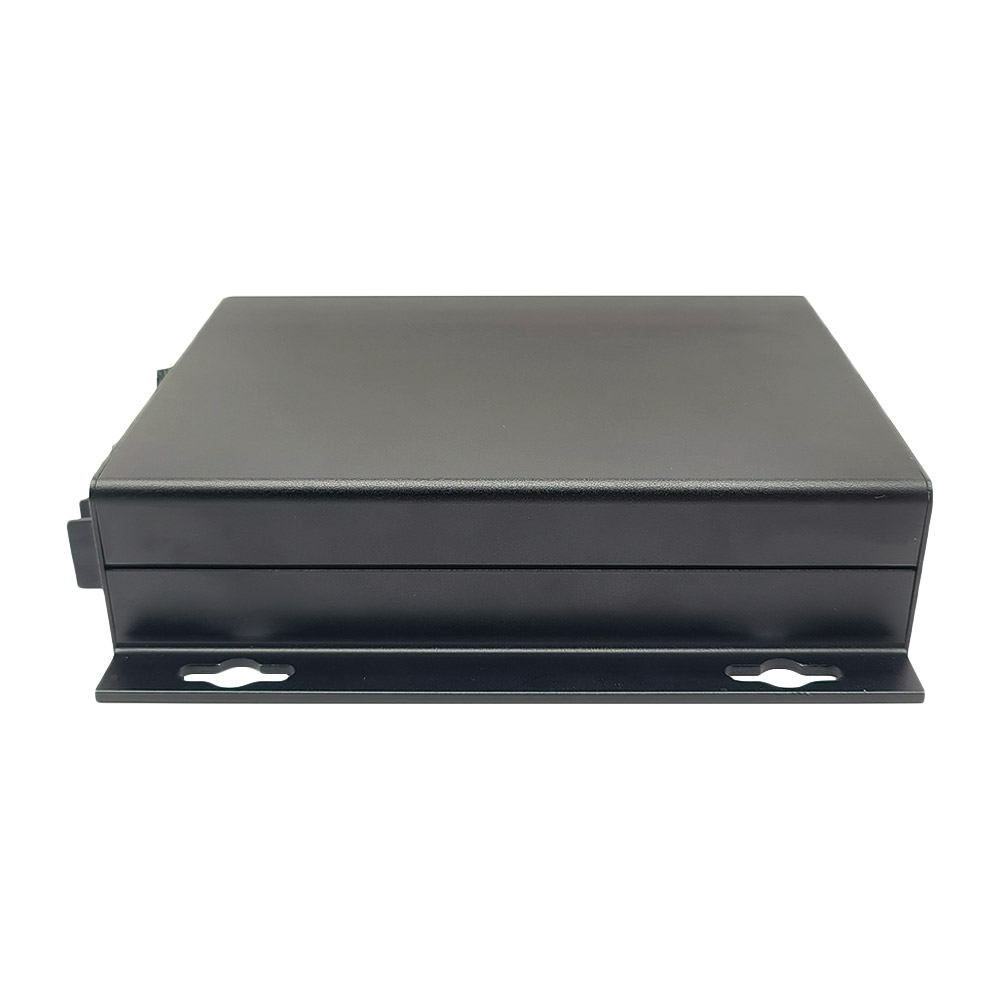

Maße des Gehäuse: 158 x 150 x 40 mm
Betriebstemperatur: -20°C bis +70°C Kabellänge des Touch-Steuergriffs: 2000±10%mm
Verdrahtung:

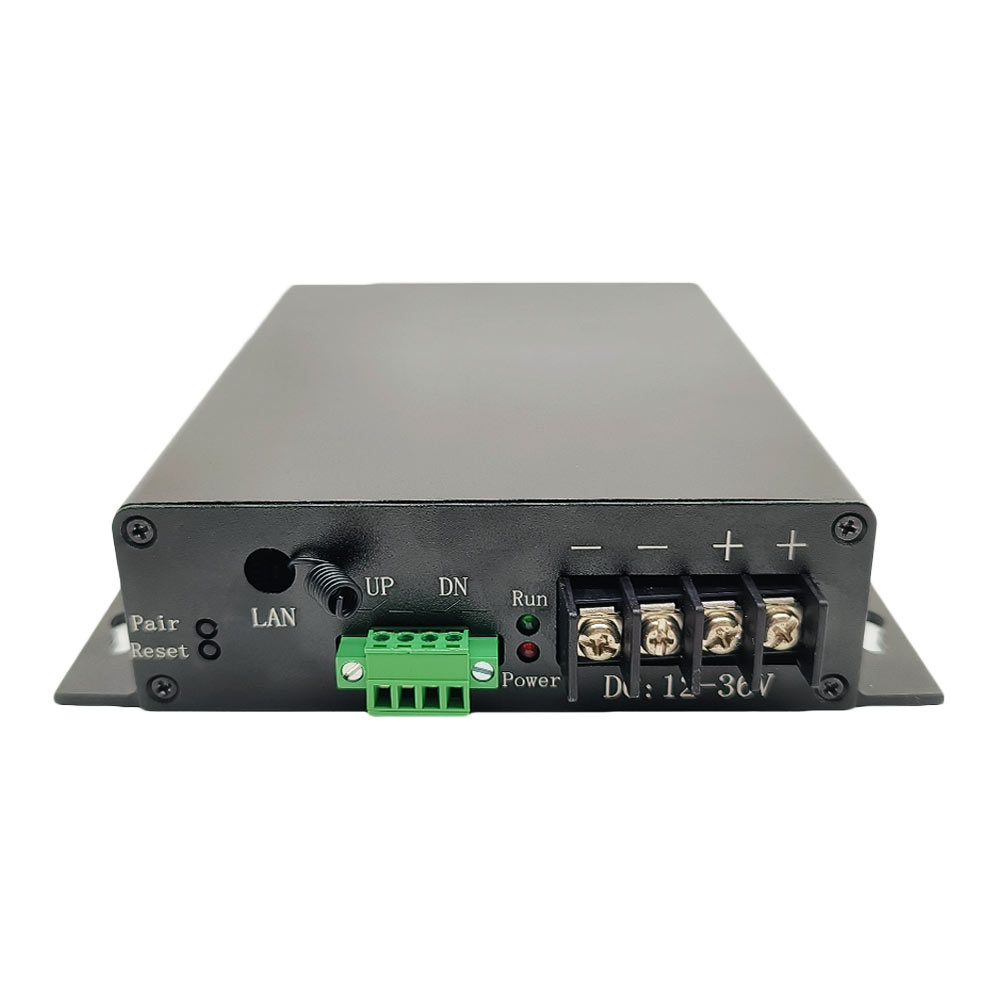

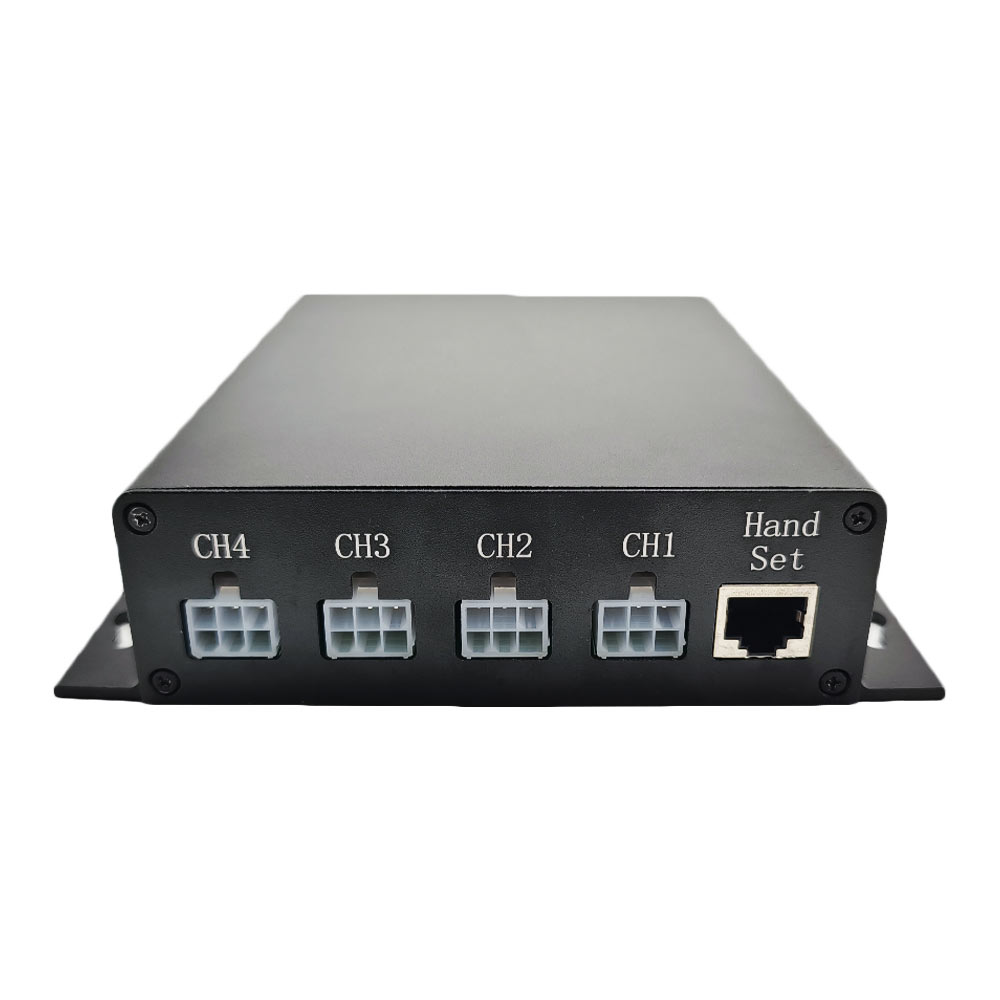

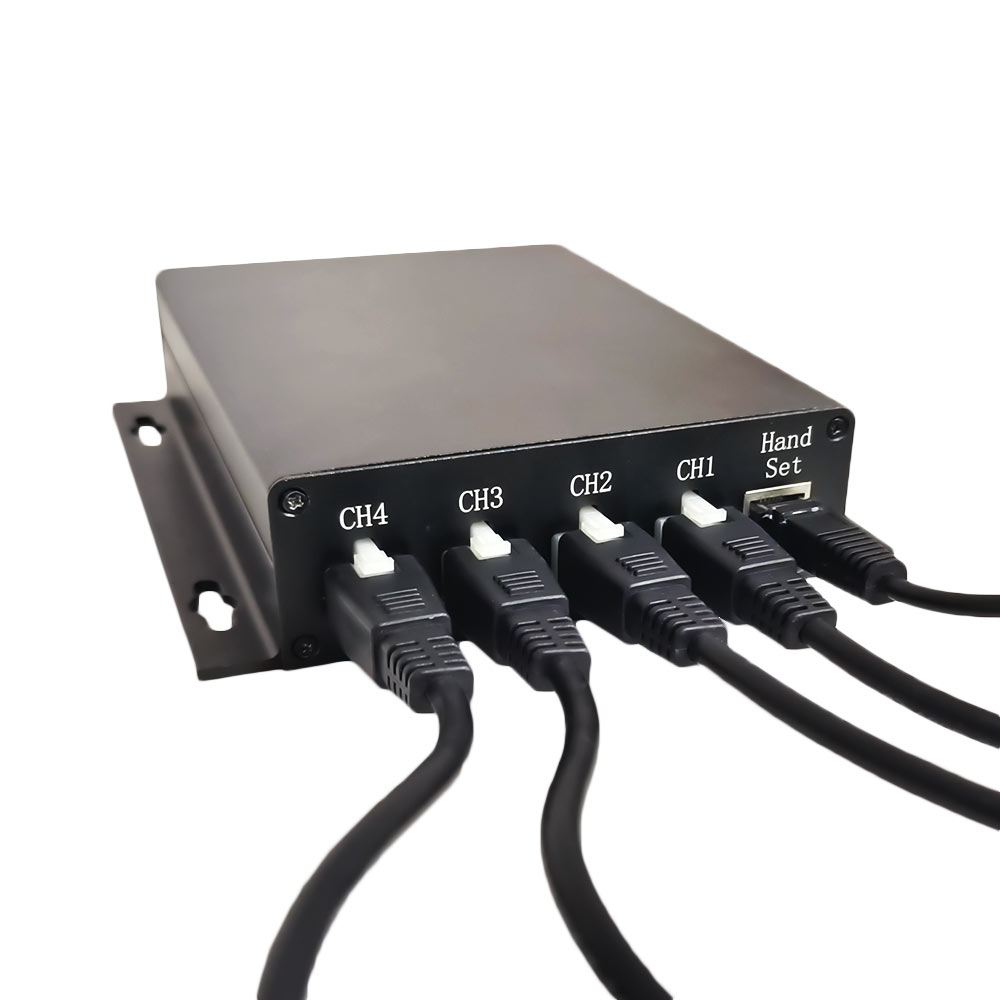

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der
Controller.

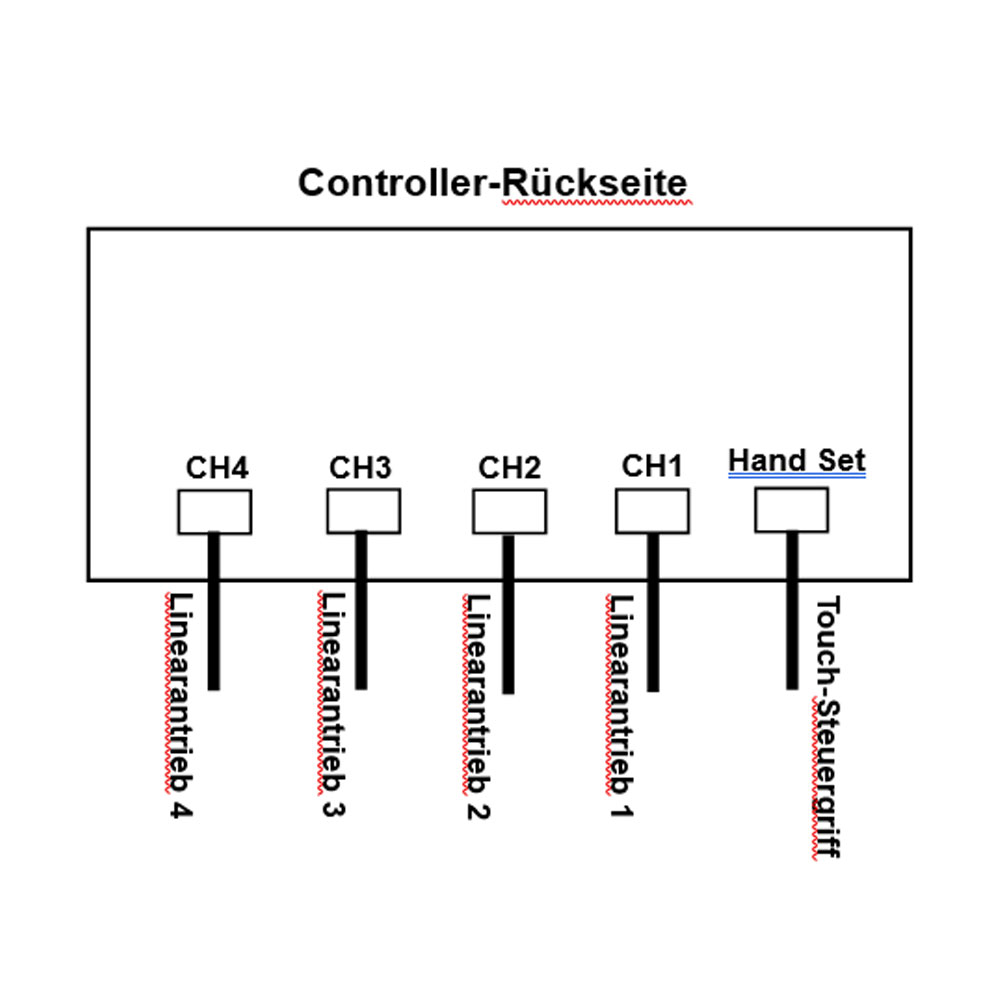

2) Stecken Sie vier Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4
der Controller.

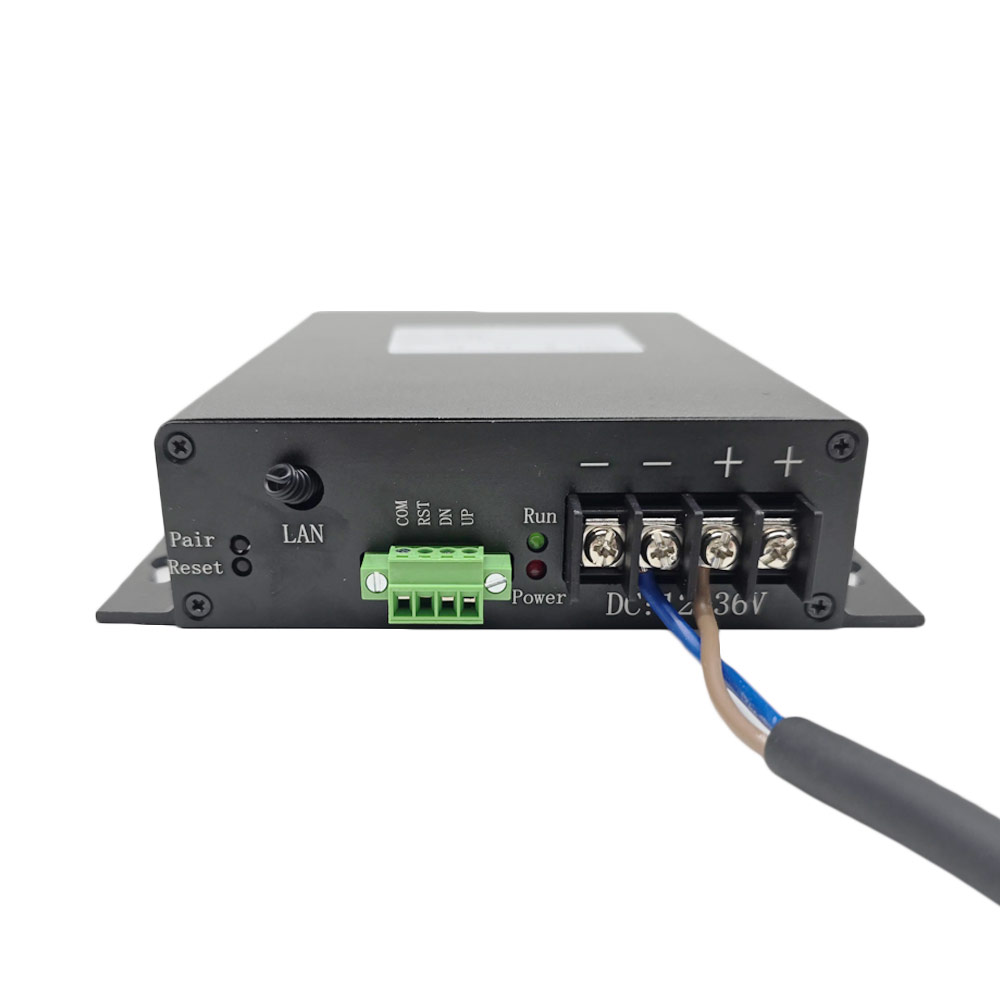

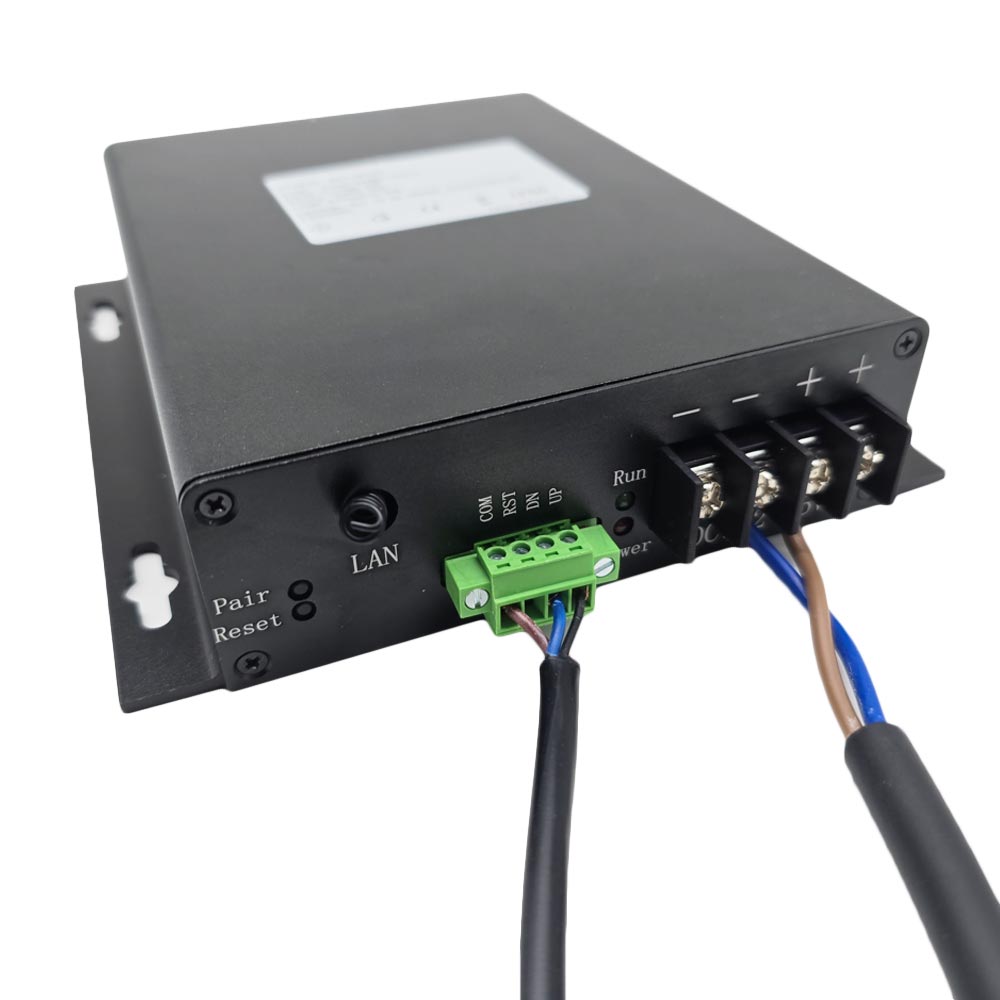

3) Verbinden sie den Pluspol der DC Stromversorgung mit der Klemme + des
Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme - ders Controllers. ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das
Controller an!
Betrieb:
1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die vier
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.
2. Bedienung über die Fernbedienung: (Die Fernbedienung der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.) 2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, vier
Linearantriebe stoppen.
2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren
gleichzeitig nach außen. Während des Betriebs können Sie auch eine beliebige
Taste der Fernbedienung drücken, um vier Linearantriebe gleichzeitig zu
stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe ziehen
sich gleichzeitig nach innen zurück. Während des Betriebs können Sie auch
eine beliebige Taste der Fernbedienung drücken, um vier Linearantriebe
gleichzeitig zu stoppen.
Zwei wählbare externe Steuerfunktionen:
Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen:
manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle
Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B.
Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die
Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B.
Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.

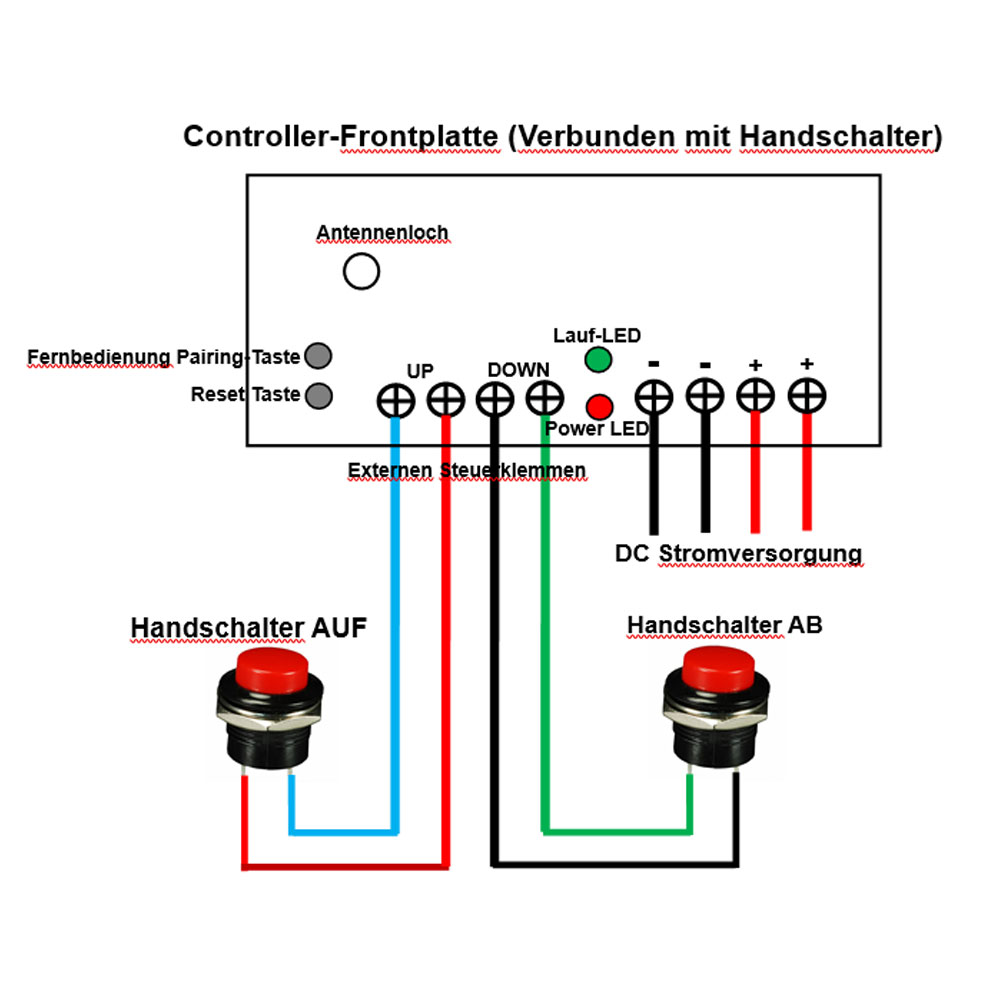

1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen
manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen
und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Verbinden Sie die Klemmen 3 und 4 der AUF-Taste mit den beiden Klemme UP
am Controller und verbinden Sie die Klemmen 3 und 4 der AB-Taste mit den
beiden Klemme DOWN am Controller.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, vier Linearantriebe
fahren gleichzeitig nach außen. Während des Betriebs können Sie auch eine
beliebige Taste von zwei Handschaltern drücken, um vier Linearantriebe
gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, vier Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie auch eine beliebige Taste von
zwei Handschaltern drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter
mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen
Controller anschließen und dann die Linearantriebe automatisch darüber
anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt
über zwei normalerweise offene Klemmen.
2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die
Klemmen UP und COM, und Verbinden Sie zwei normalerweise offene Klemmen
eines anderen Endschalters an die Klemmen DOWN und COM.
Die Bedienung:
Wenn vier Linearantriebs fahren nach außen und ein Endschalter ausgelöst
wird, verbindet er die zwei Klemmen UP und COM und die vier Linearantriebs
stoppt automatisch.
Wenn vier Linearantriebs ziehen sich nach innen zurück und ein anderer
Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM und
die vier Linearantriebs stoppt automatisch.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst vier Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige.
Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1
gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das
System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste R der Steuergriff oder
drücken und halten Sie die Taste Reset der Controller, oder drücken und
halten Sie die Taste ▲ und ▼ auf der Fernbedienung gleichzeitig, bis alle
Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am
Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste R los.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen. Dieses Kit enthält keine festen
Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/30A oder DC24V/15A Schaltnetzteil verwenden, um
dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht,
bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in
Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden
ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte
haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
Lieferumfang:
4 x Wasserdicht Elektrischer Linearantrieb J
1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe J
mit Hall Effekt Sensors)
1 x Touch-Steuergriff
1 x Fernbedienung
1 x Bedienungsanleitung Beachten: Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi:
Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung
den Steuermodus aus, den Sie benötigen.
