Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660
mm, 950 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 1000 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s,
50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator
mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil,
um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A
oder 24V/10A Netzteil, um vier Linearantriebe mit Strom zu versorgen.

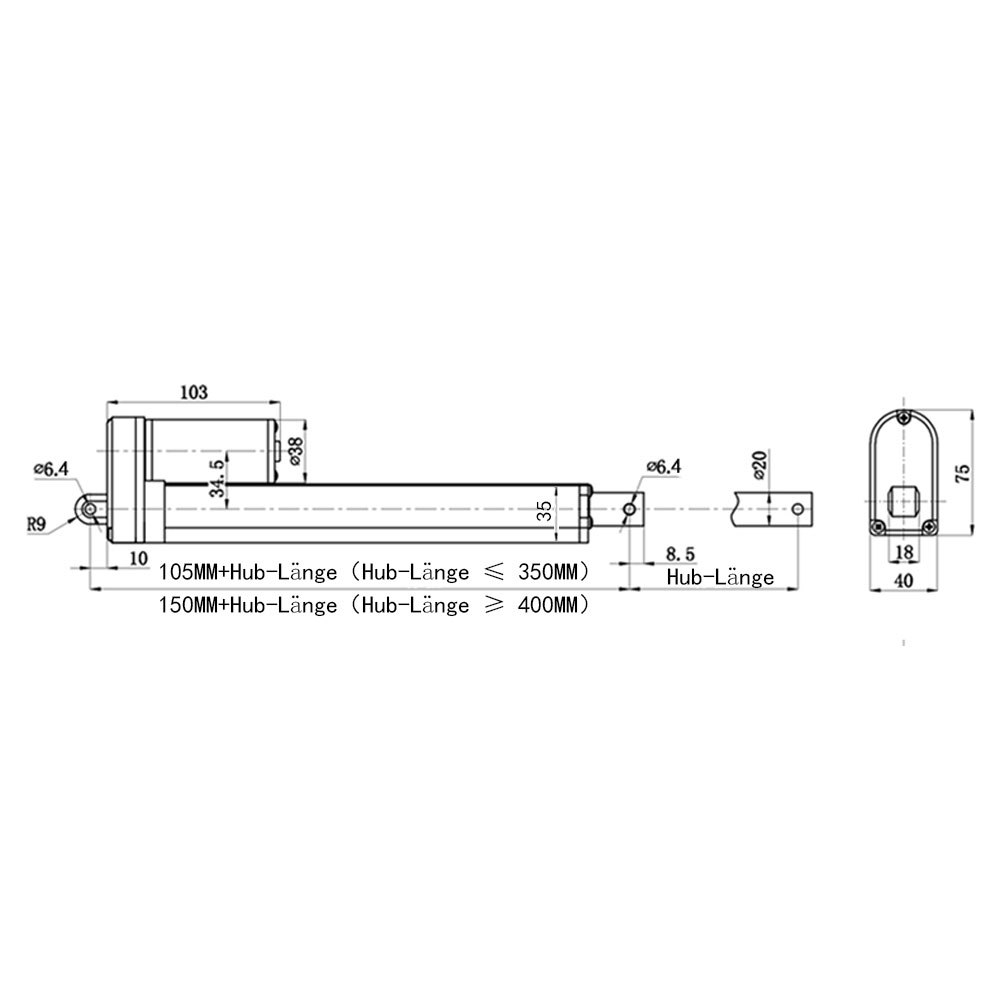

Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb

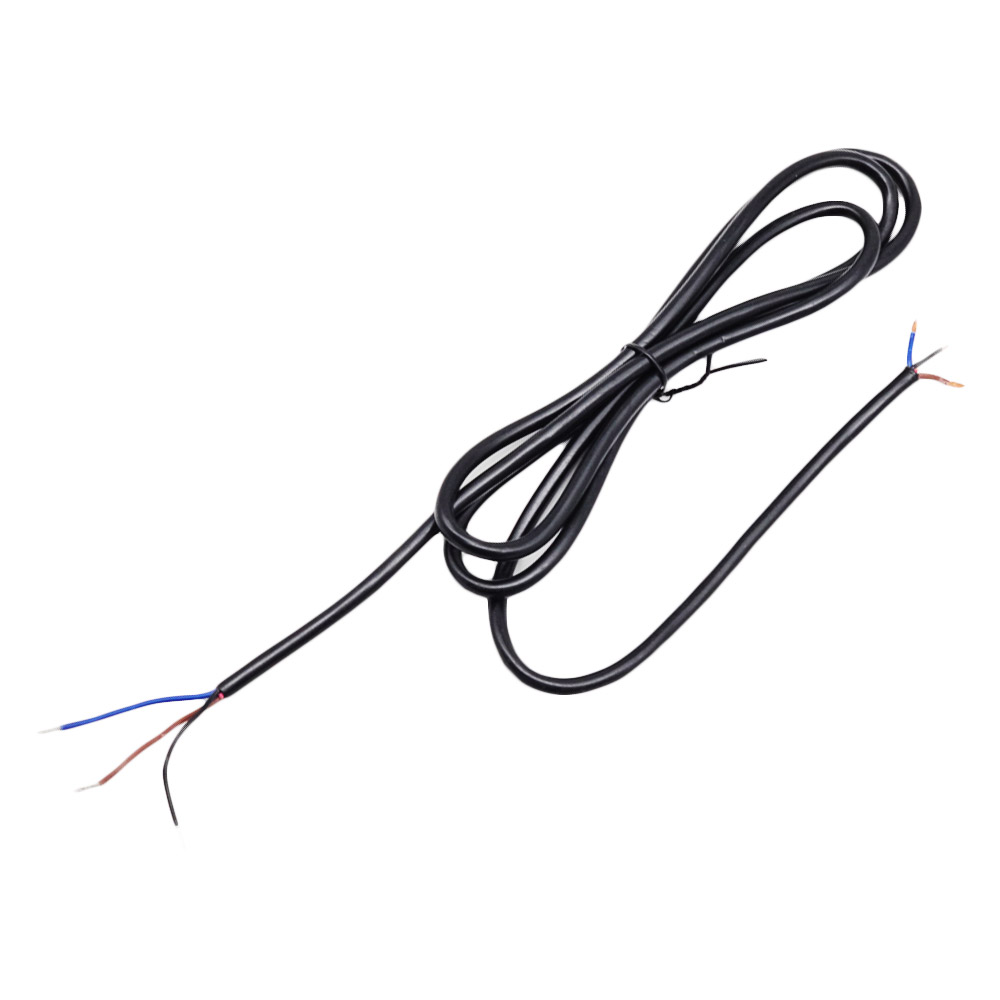

Kabel: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Maximaler Schubkraft
5mm/s
2000N / 200 kg
10mm/s
1000N / 100 kg
15mm/s
800N / 80 kg
20mm/s
700N / 70 kg
30mm/s
500N / 50 kg
50mm/s
300N / 30 kg
100mm/s
150N / 15 kg
160mm/s
100N / 10 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale
Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen
Tragfähigkeiten der zwei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung
(z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum
Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den
Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen.
Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür.
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns,
um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt,
die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen
Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft des Linearantriebs ist leicht geringer als seine
maximale Schubkraft.
Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da
der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben,
installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:

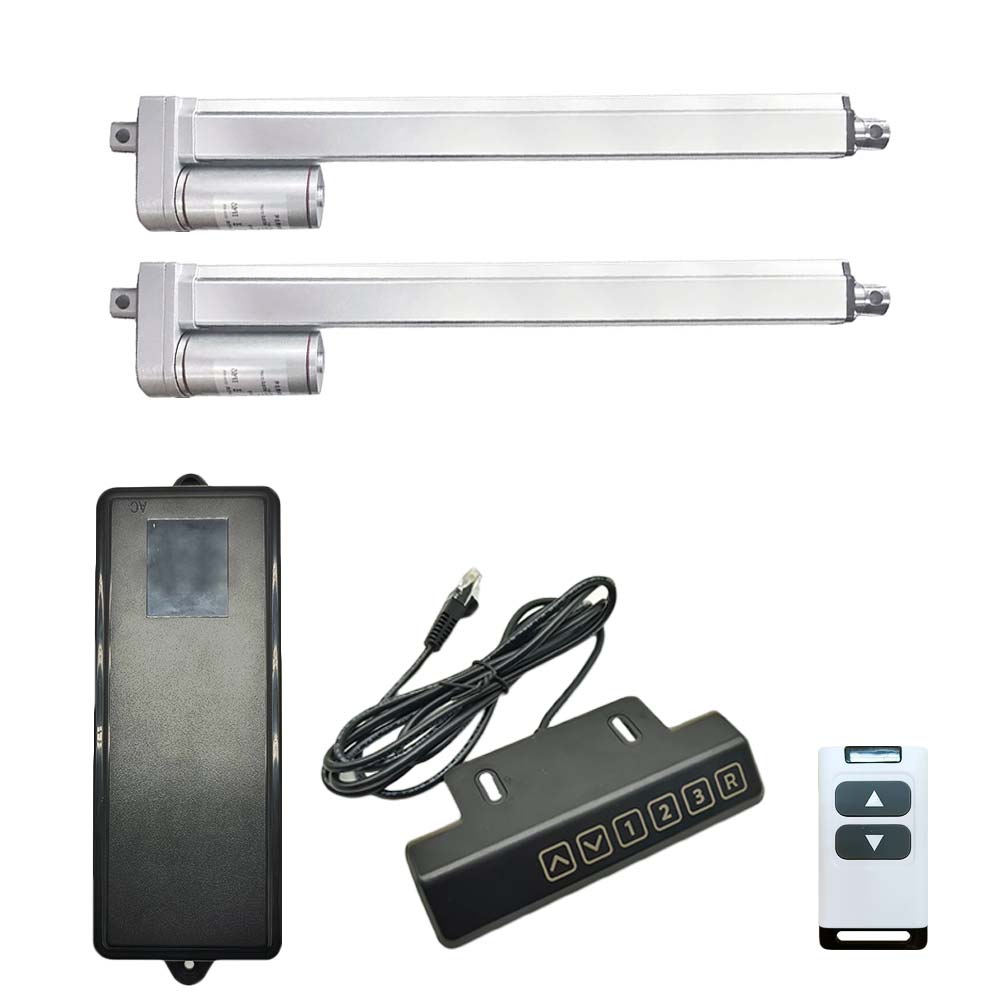

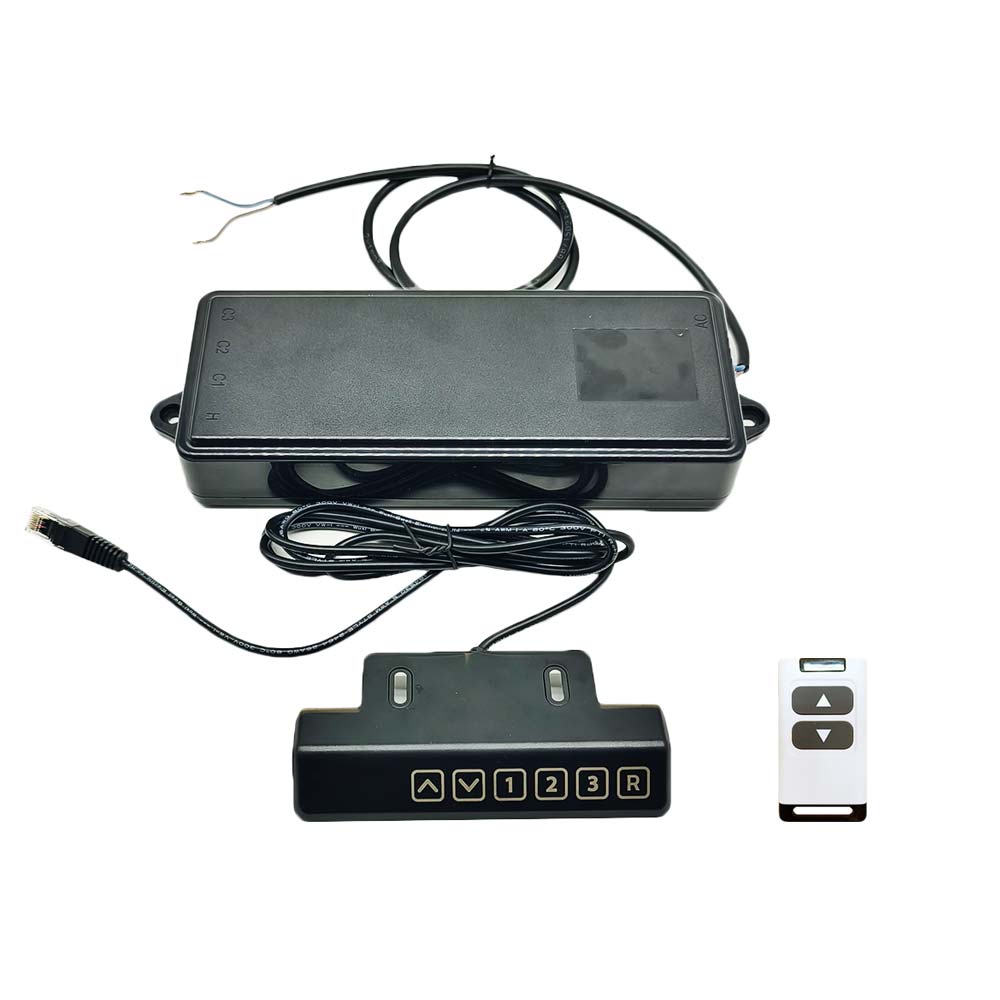

Es kann zwei elektrische Linearantriebe A so betreiben, dass sie vollständig
synchron laufen.

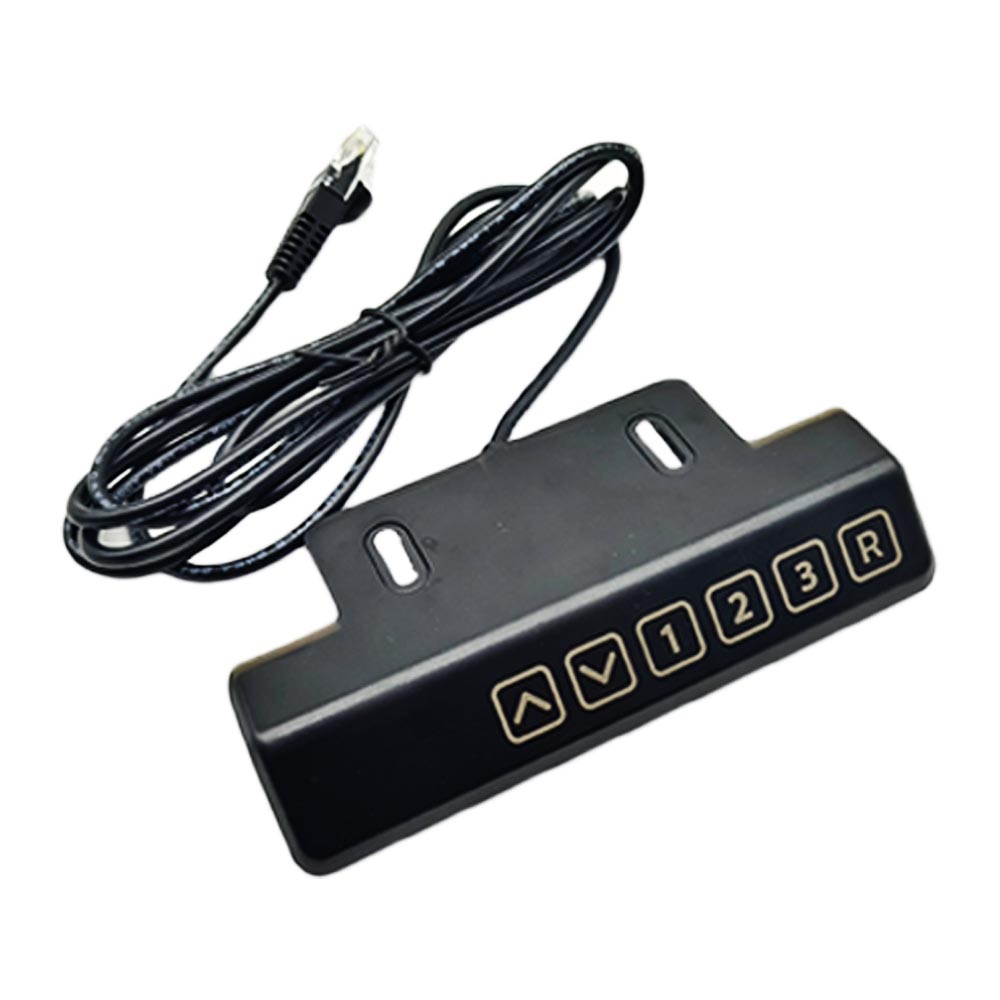

Kabelgebundene Steuerung über einen Touch-Steuergriff oder einen Manueller
Schalter (Modell 0040025 optional).

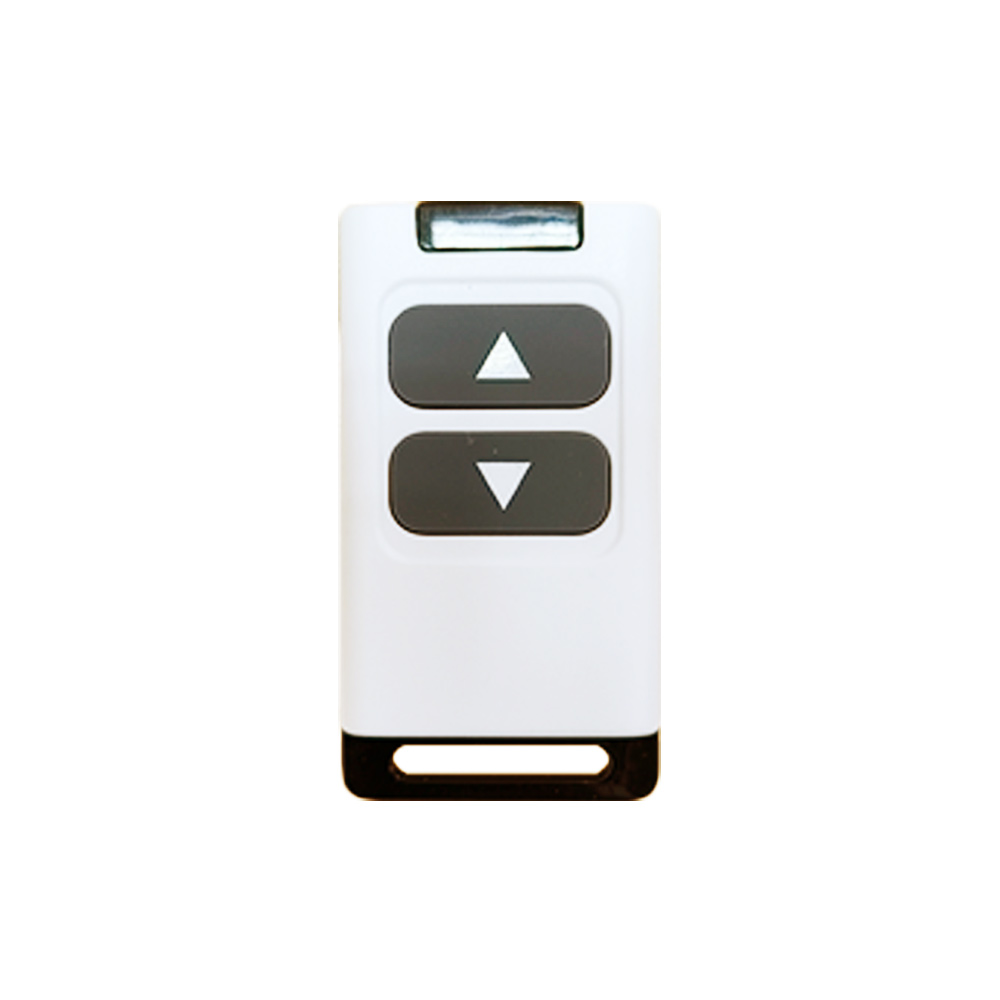

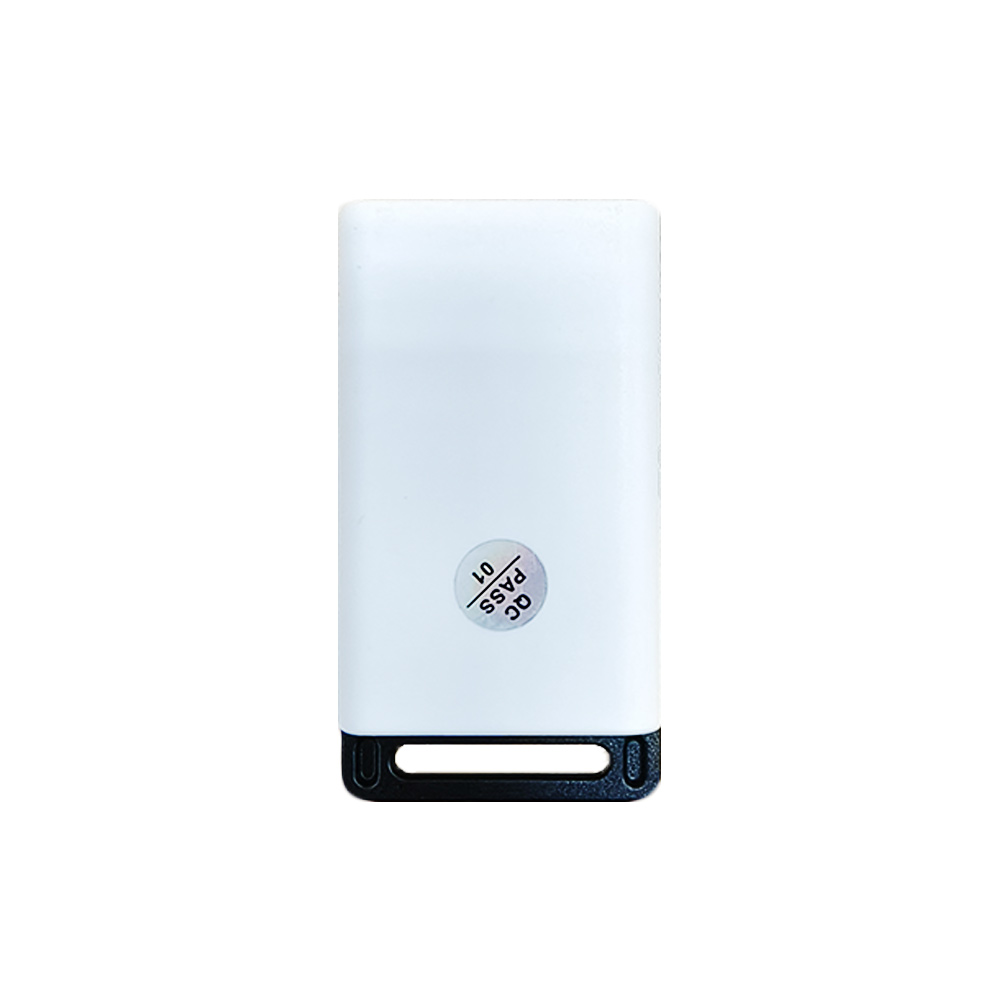

Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei
vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im
Fehlerfall.

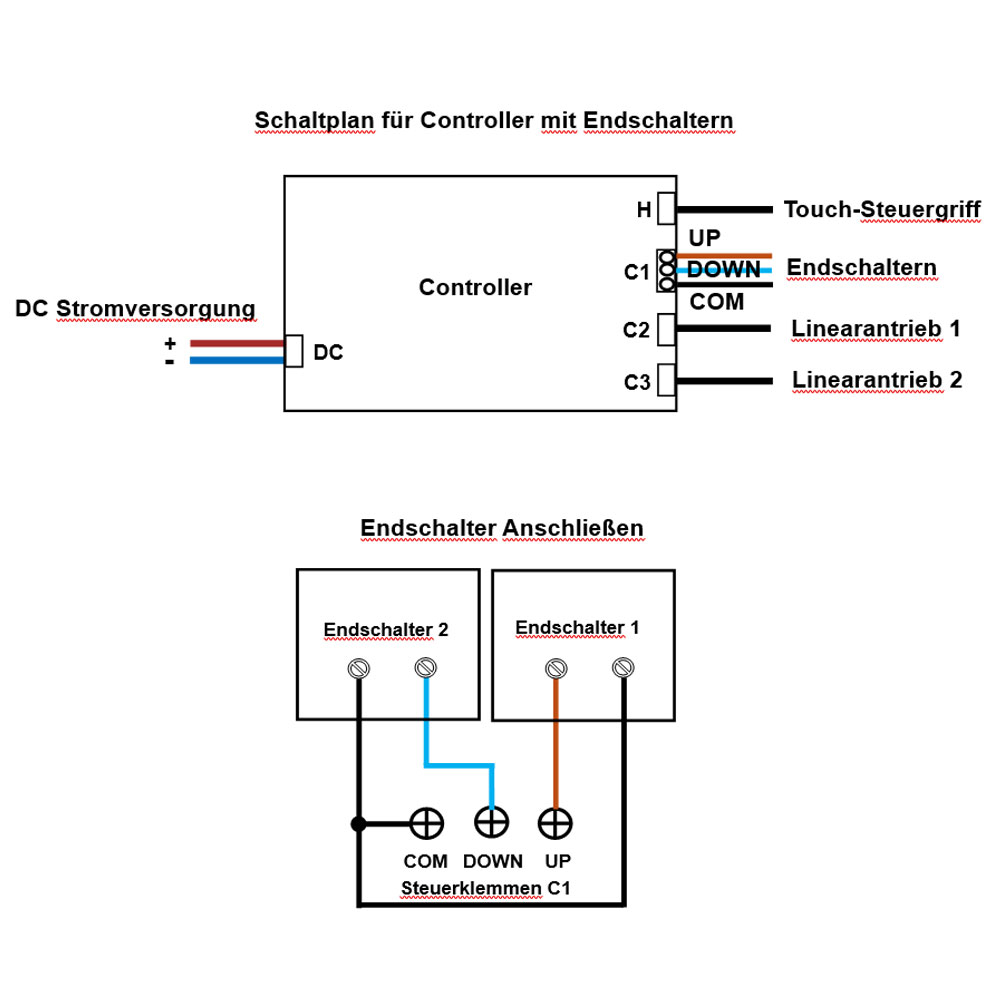

Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Linearantriebs zu steuern.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie
automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz
1MM Hub bei.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 2
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 240 x 95 x 43 mm
Verdrahtung:

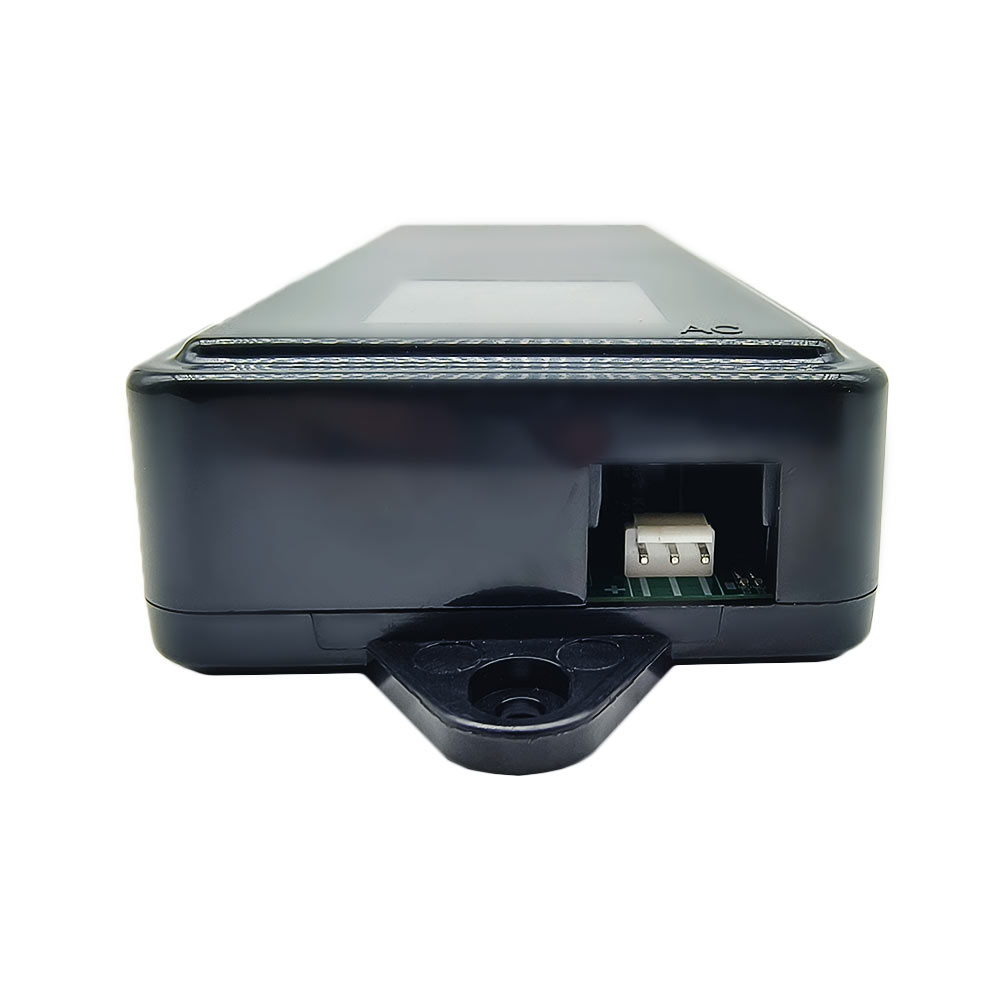

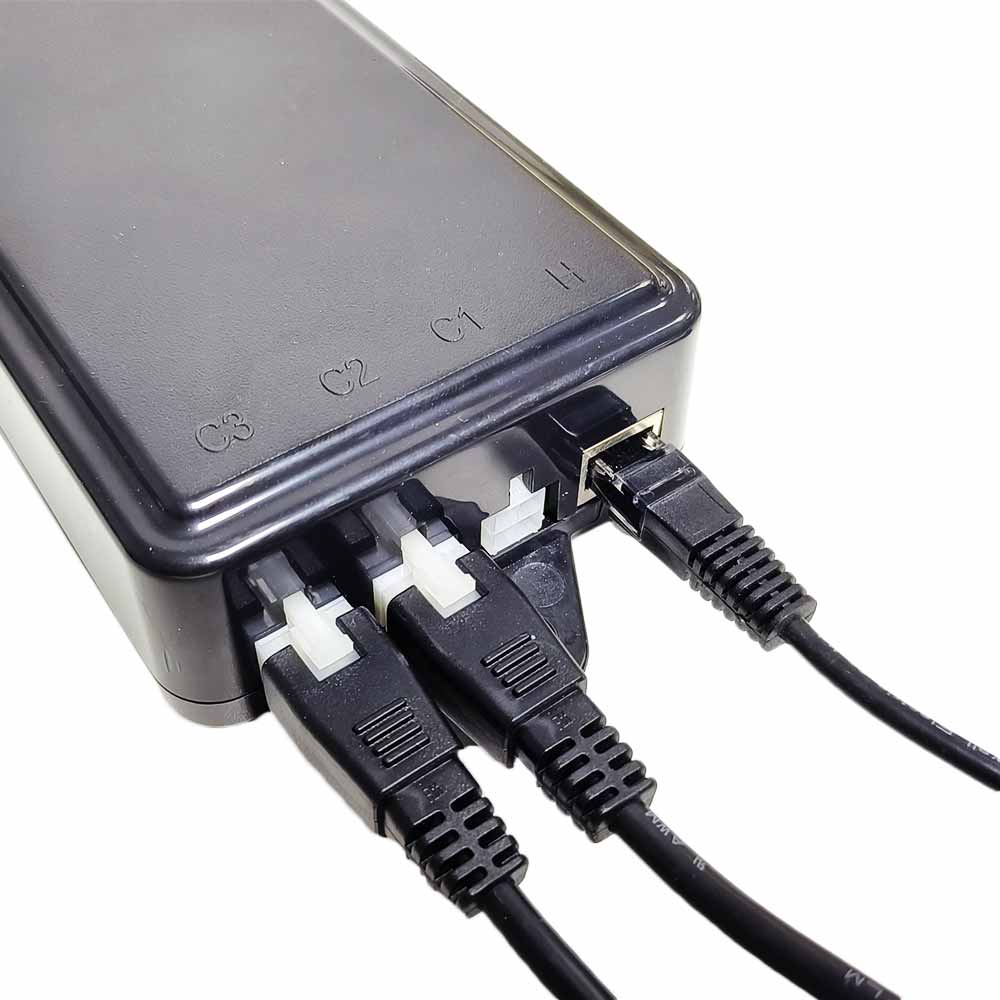

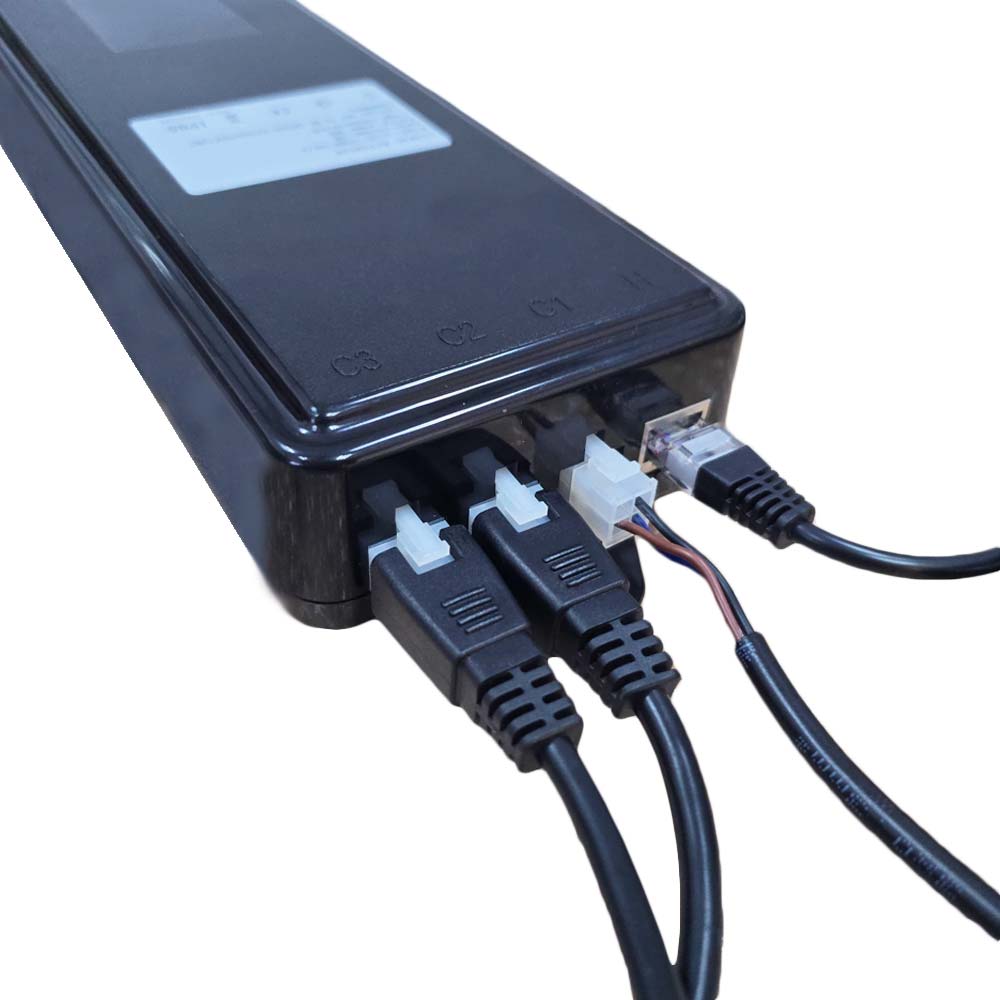

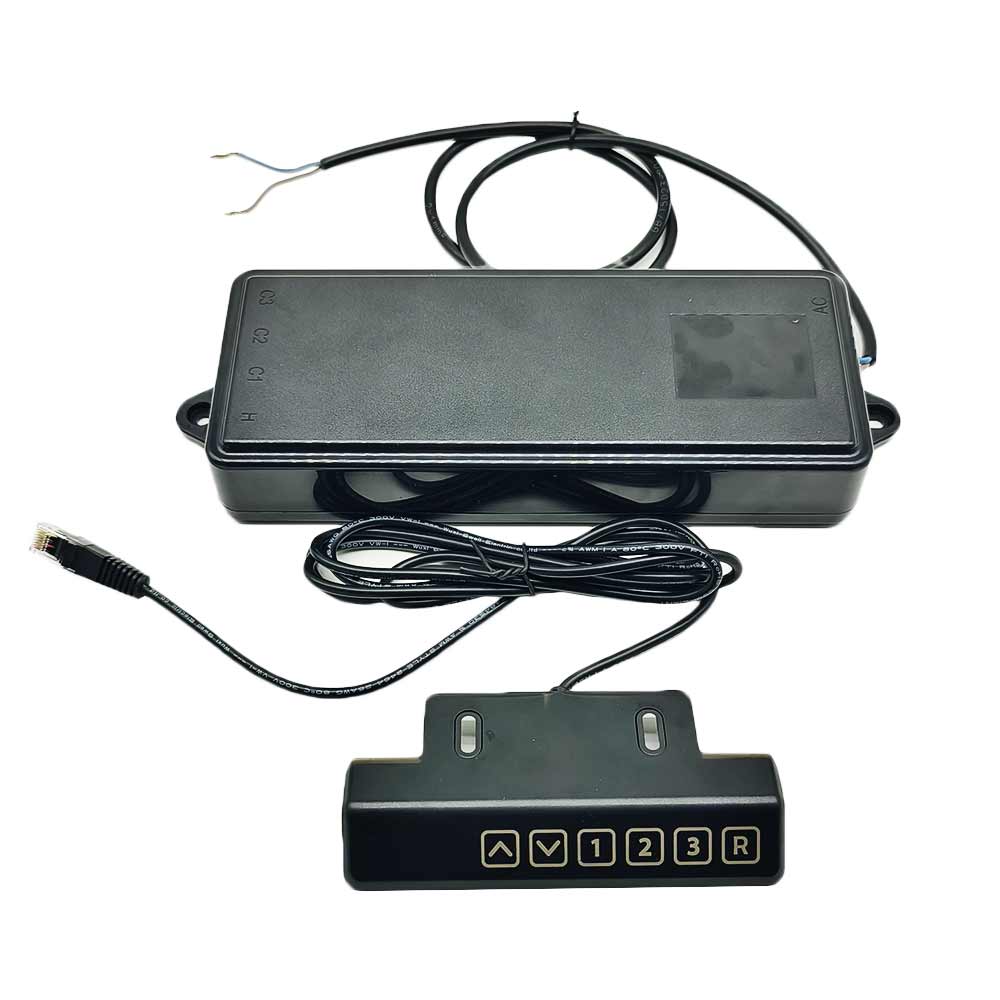

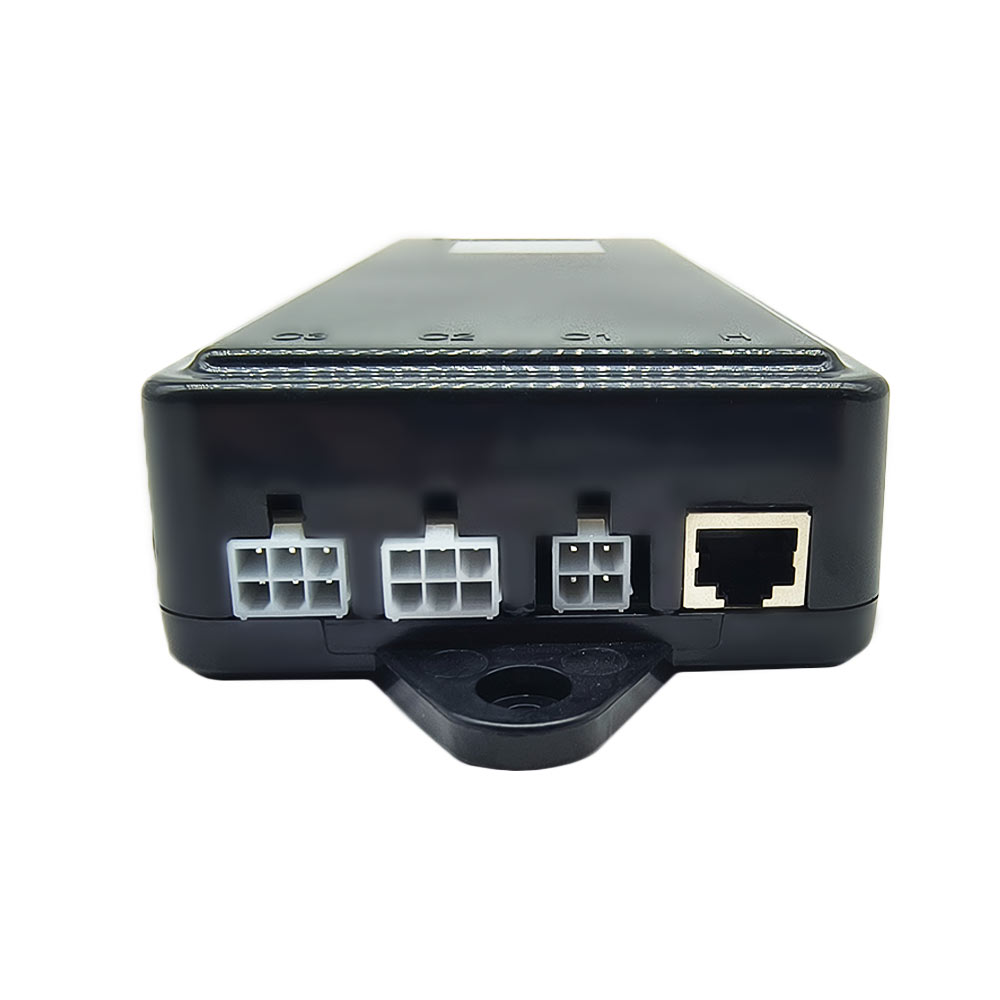

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse H der Controller.

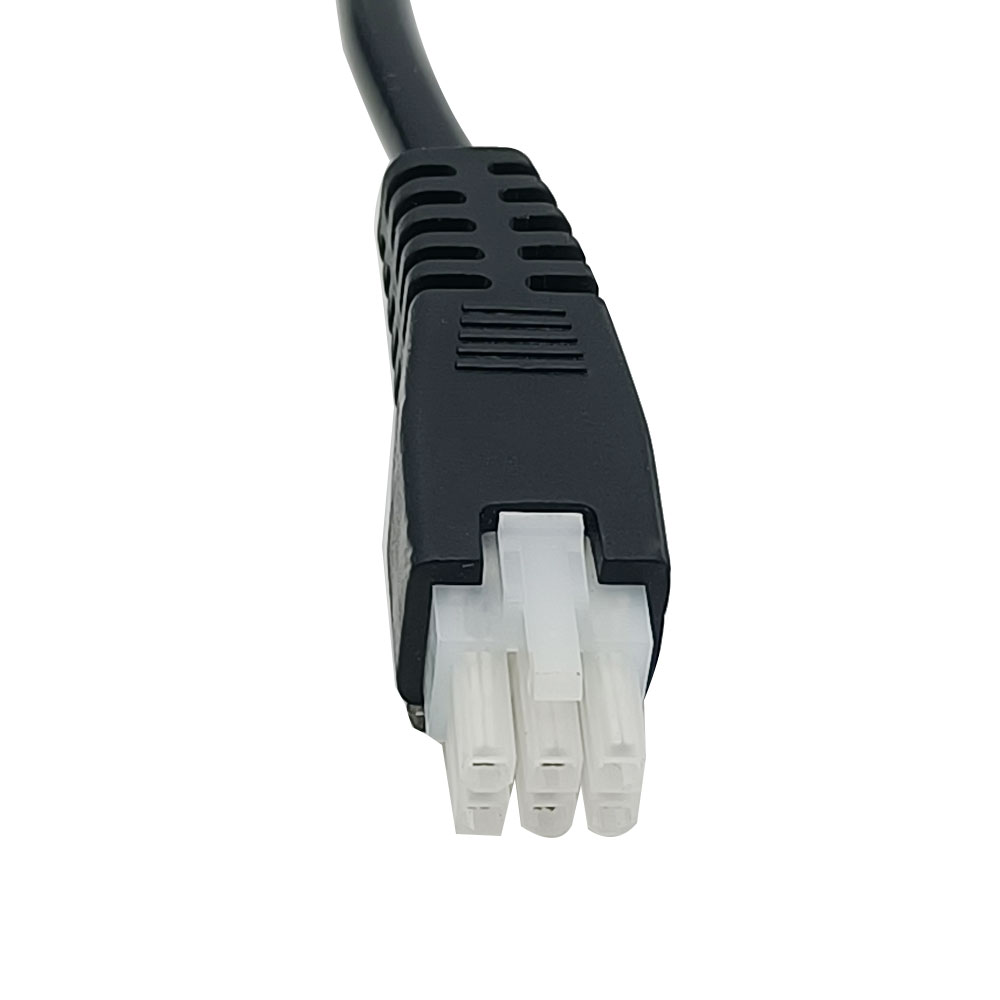

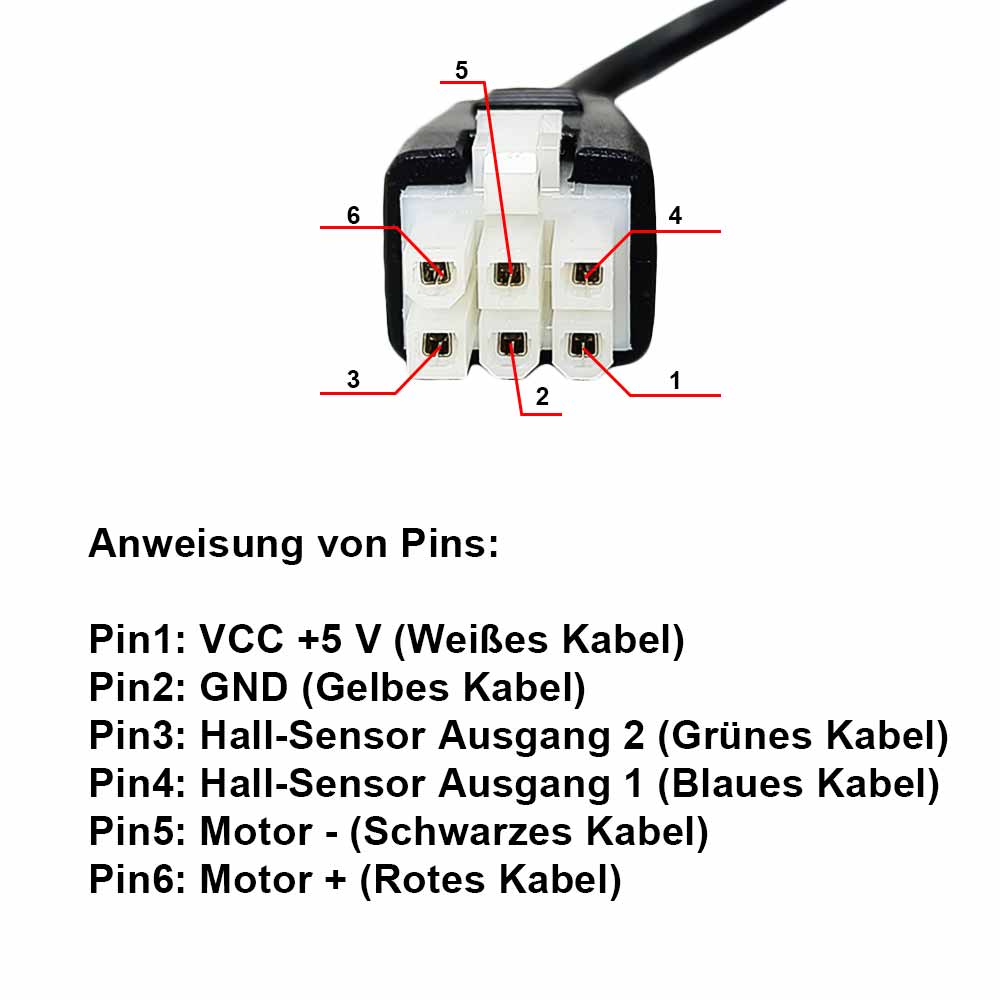

2) Stecken Sie zwei Linearantriebe in die Anschlüsse C2 und C3 der
Controller.
3) Stecken Sie den Manueller Schalter in die Anschlüsse C1 der Controller,
wenn Sie einen externen manuellen Schalter verwenden müssen.

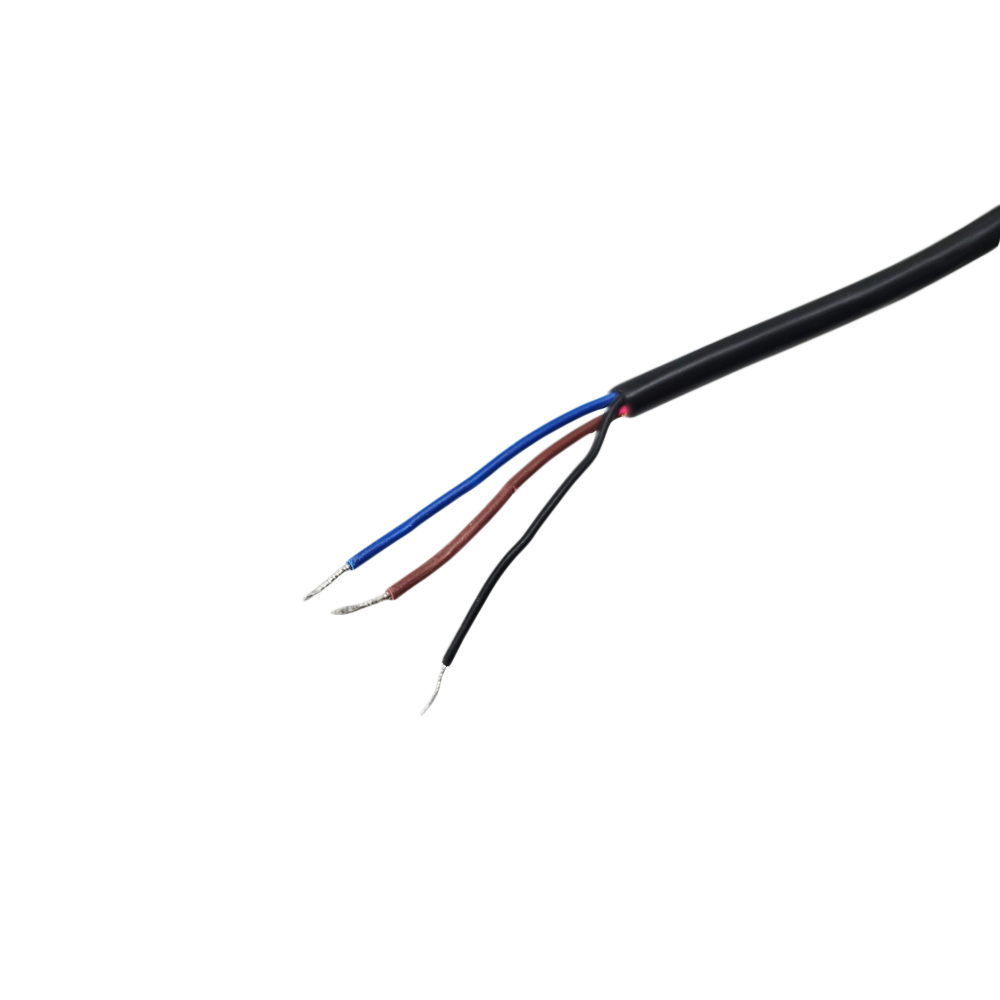

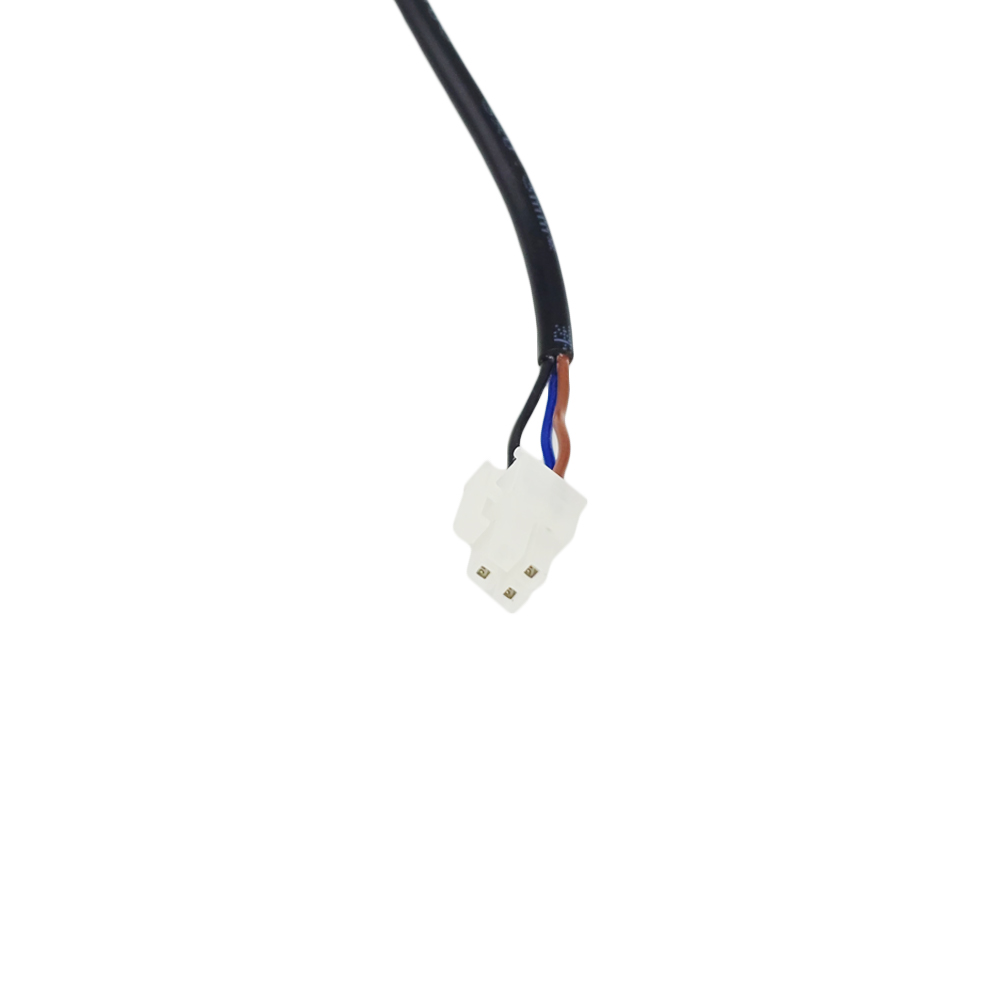

4) Verbinden sie den Pluspol der DC Stromversorgung mit dem braunen Kabel
des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit
dem blauen Kabel der Controller. ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das Controller
an!
Betrieb:
1. Bedienung über den Touch-Steuergriff: Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei
Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte
Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit
an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die
Hubposition von 35 mm erreicht haben.
2. Bedienung über die Fernbedienung:(Die Fernbedienung der Synchronregler
verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, zwei Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, zwei Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei
Linearantriebe stoppen.
2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▲, um
zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren
gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie erneut die Taste ▼, um zwei
Linearantriebe gleichzeitig zu stoppen.

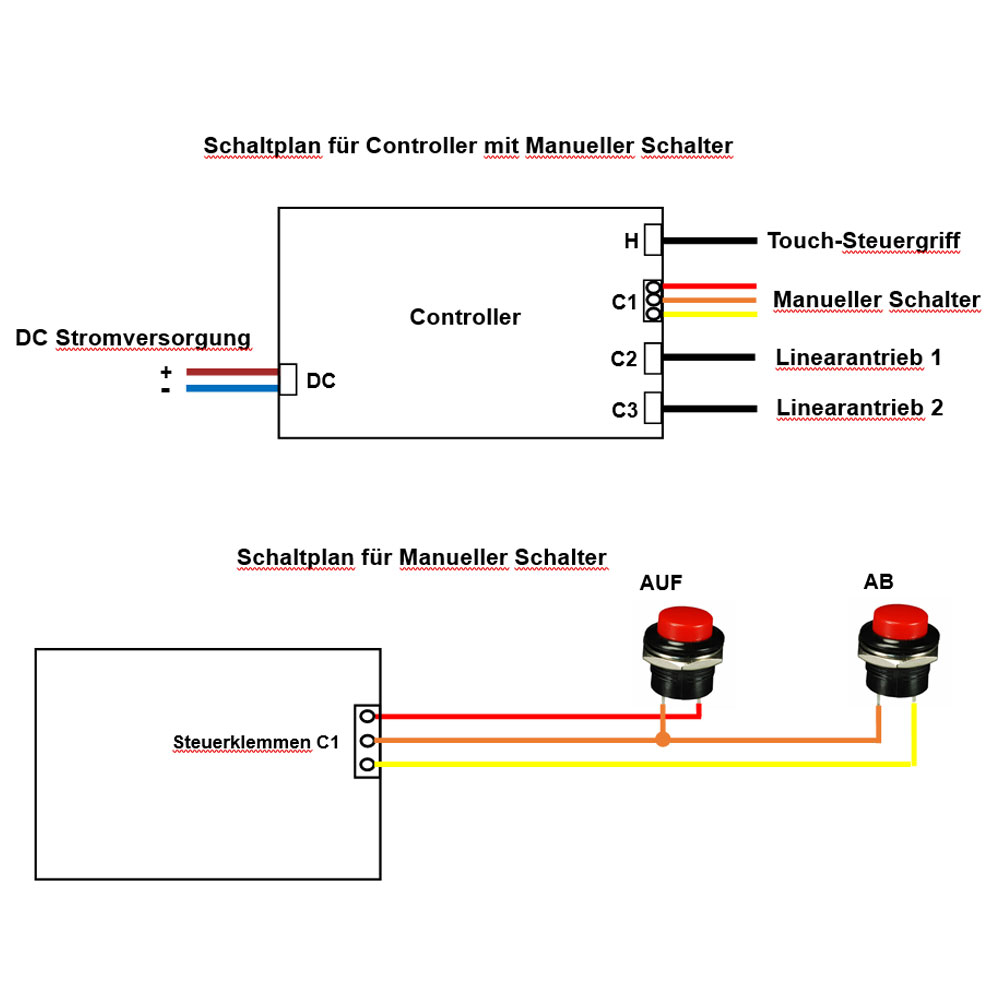

3. Bedienung über den Manueller Schalter:
Sie können einen externen Manueller Schalter (Modell 0040025) an diesen
Controller anschließen und dann zwei Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und
jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.

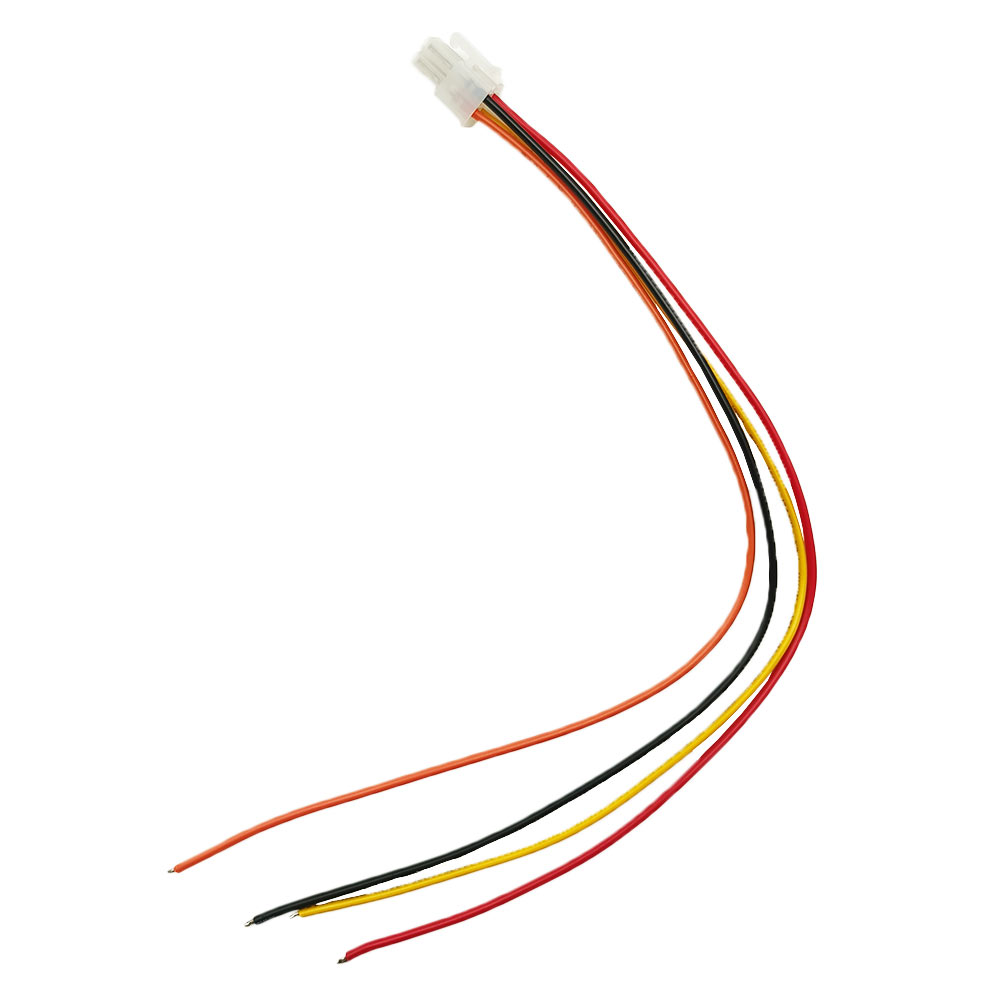

2) Stecken Sie ein vieradriges Kabel in die Manueller Schalter Anschlüsse C1
der Controller. Dieses Kabel besteht aus vier Drähten: rotem, gelbem,
orangefarbenem und schwarzem Draht.
3) Verbinden Sie die Klemme 3 der zwei Tasten mit dem orangefarbenen Kabel,
verbinden Sie die Klemme 4 der AUF-Taste mit dem roten Kabel und verbinden
Sie die Klemme 4 der AB-Taste mit dem gelben Kabel. Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub
und stoppen automatisch. Während des Betriebs können Sie erneut die Taste
AUF, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, zwei Linearantriebe
fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen
automatisch. Während des Betriebs können Sie erneut die Taste AB, um zwei
Linearantriebe gleichzeitig zu stoppen.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des
Steuergriffs etwa 3 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige.
Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1
gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das
System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste der Steuergriff, bis
alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am
Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste los.
So koppeln Sie den Sender mit dem Controller:
Beachten: Wir haben den Sender mit dem Controller gekoppelt vor dem
Verlassen des Werks.
1) Sie müssen das Controller-Gehäuse öffnen, dann sehen Sie eine kleine
RF-Empfängerplatine und auf der Platine befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf der Empfängerplatine für 1~2 Sekunden, die
Signal LED auf der Empfängerplatine, dies bedeutet der Controller gibt den
Lernstatus ein.
3) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED erlischt,
dies bedeutet dass das Lernen erfolgreich ist.
4) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Sender codes gespeichert im Controller:
Wir haben gekoppelt den Sender mit dem Controller, wenn Sie nicht möchten
dass der Controller mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Controller.
Bedienung: Drücken Sie die Lerntaste auf der Empfängerplatine 8 Mal schnell
und kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal LED auf
der Empfängerplatine blinkt 8 Mal und geht dann aus, dass alle gespeicherten
Codes erfolgreich gelöscht wurden.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen. Dieses Kit enthält keine festen
Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/10A oder DC24V/5A Schaltnetzteil verwenden, um
dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht,
bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
Lieferumfang:

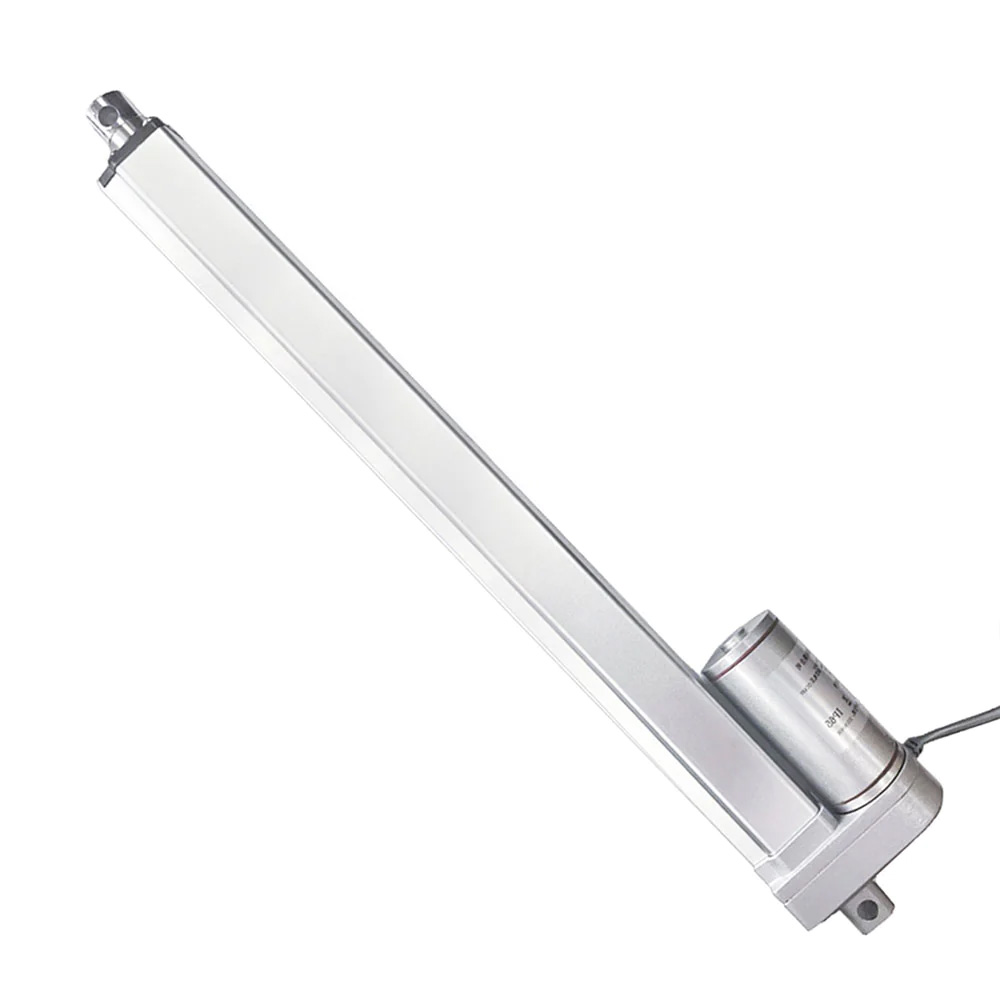

2 x Elektrischer Linearantrieb A mit Hall Effekt Sensor
1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe A)
1 x Touch-Steuergriff
1 x Fernbedienung CF-2 (Modell 0043064)
1 x Bedienungsanleitung
Beachten: Die Fernbedienung der Synchronregler
verfügt über zwei Steuermodi:
Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung
den Steuermodus aus, den Sie benötigen.
