Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr aus Edelstahl und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 12000N / 1200 kg
Mehrere Geschwindigkeits optionen, von 6 mm/s bis 60 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250
mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2
oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist
keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 2000 mm
Optionale Geschwindigkeit: 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s,
25±5mm/s, 38±6mm/s, 60±12mm/s
Wenn die Last zunimmt, verlangsamt sich die Geschwindigkeit des
Linearantriebs.
Max. Last: 12000N / 1200 kg bei 6mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 3~4A bei 12V oder 1.5~2A bei 24V
Volllaststrom: 15~22A bei 12V oder 8~12A bei 24V
Bitte verwenden Sie ein 12V/30A oder 24V/15A Netzteil, um einen
Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder
24V/25A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder
verwenden Sie ein 12V/100A oder 24V/50A Netzteil, um vier Linearantriebe mit
Strom zu versorgen.

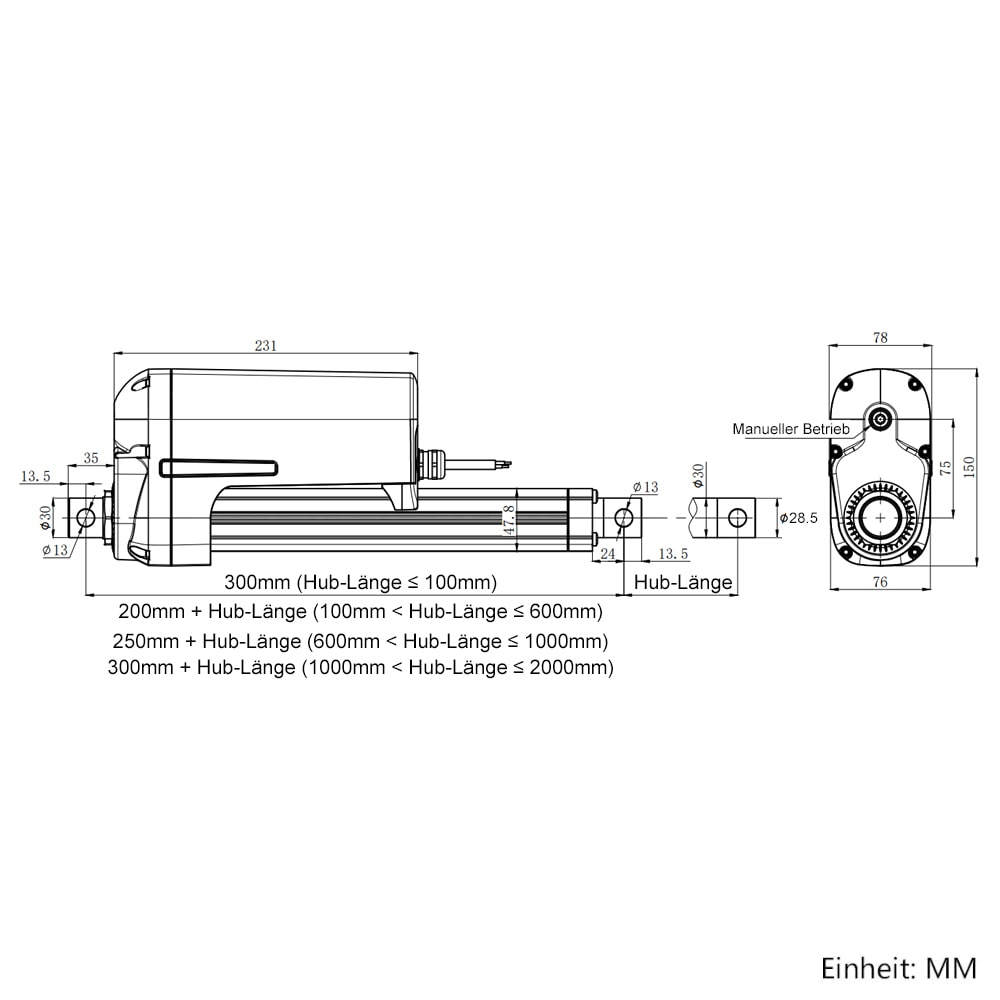

Wellendurchmesser: 28.5mm
Durchmesser der Befestigungslöcher: 13mm
Gehäusematerial: Aluminiumgusslegierung
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb

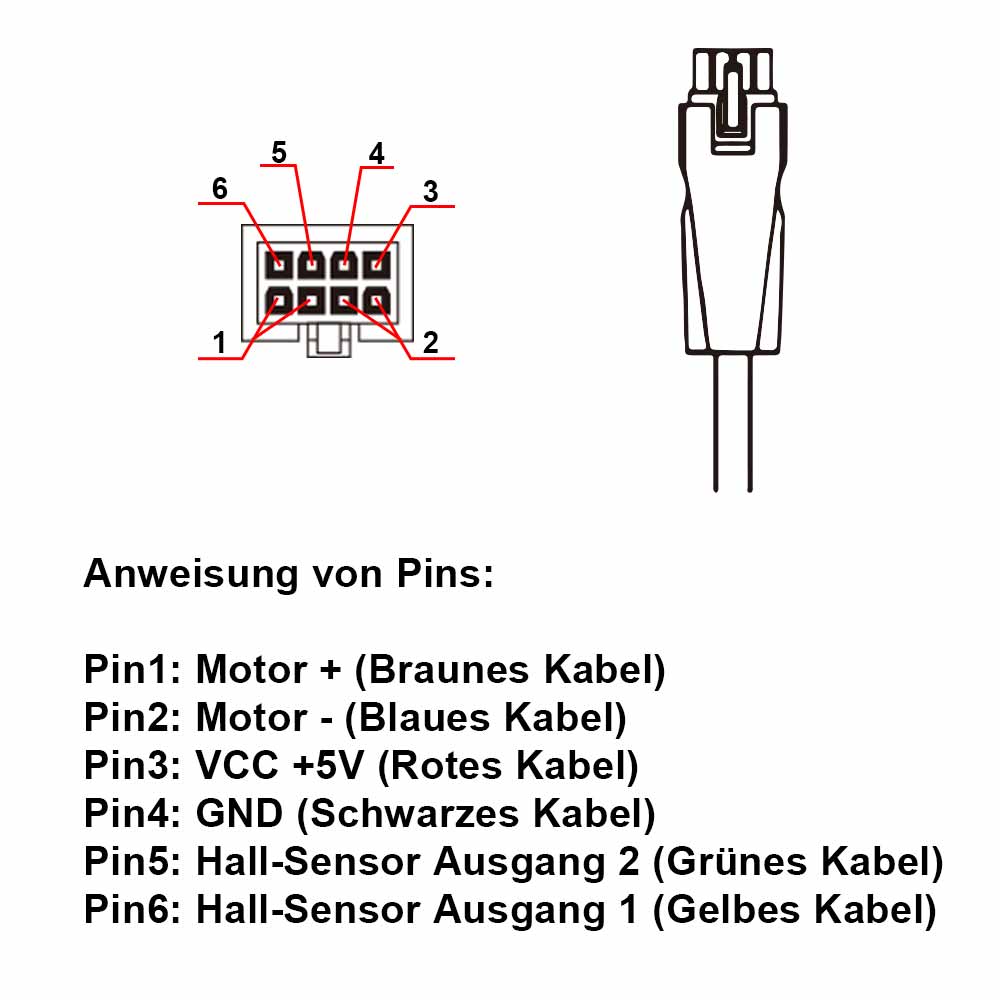

Steckerstandard: Gewöhnlicher zweiadriger Draht, oder 6-adriges Kabel (mit
Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 65dB~80dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP66
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Leerlaufdrehzahl
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
6mm/s
5mm/s
12000N / 1200 kg
15000N / 1500 kg
8mm/s
6mm/s
11000N / 1100 kg
12000N / 1200 kg
12mm/s
9mm/s
10000N / 1000 kg
12000N / 1200 kg
16mm/s
10mm/s
7000N / 700 kg
8000N / 800 kg
20mm/s
11mm/s
6500N / 650 kg
8000N / 800 kg
25mm/s
14mm/s
5000N / 500 kg
6000N / 600 kg
38mm/s
24mm/s
3200N / 320 kg
4000N / 400 kg
60mm/s
30mm/s
2000N / 200 kg
3000N / 300 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale
Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen
Tragfähigkeiten der vier Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung
(z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum
Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den
Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen.
Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür.
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns,
um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der
Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen
Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der
Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last
geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu
lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine
maximale Schubkraft.
Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines
Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da
der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit
genau der gleichen Geschwindigkeit laufen können, ist auch die
Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere
Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen
Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen
Synchronisation Controller verwenden um mehrere Linearantriebe so zu
betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig
synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4
Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben,
installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor
Hallsignale an die Synchronisation Controller, und die Steuerung passt die
Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit
genau der gleichen Geschwindigkeit laufen.
Merkmal:

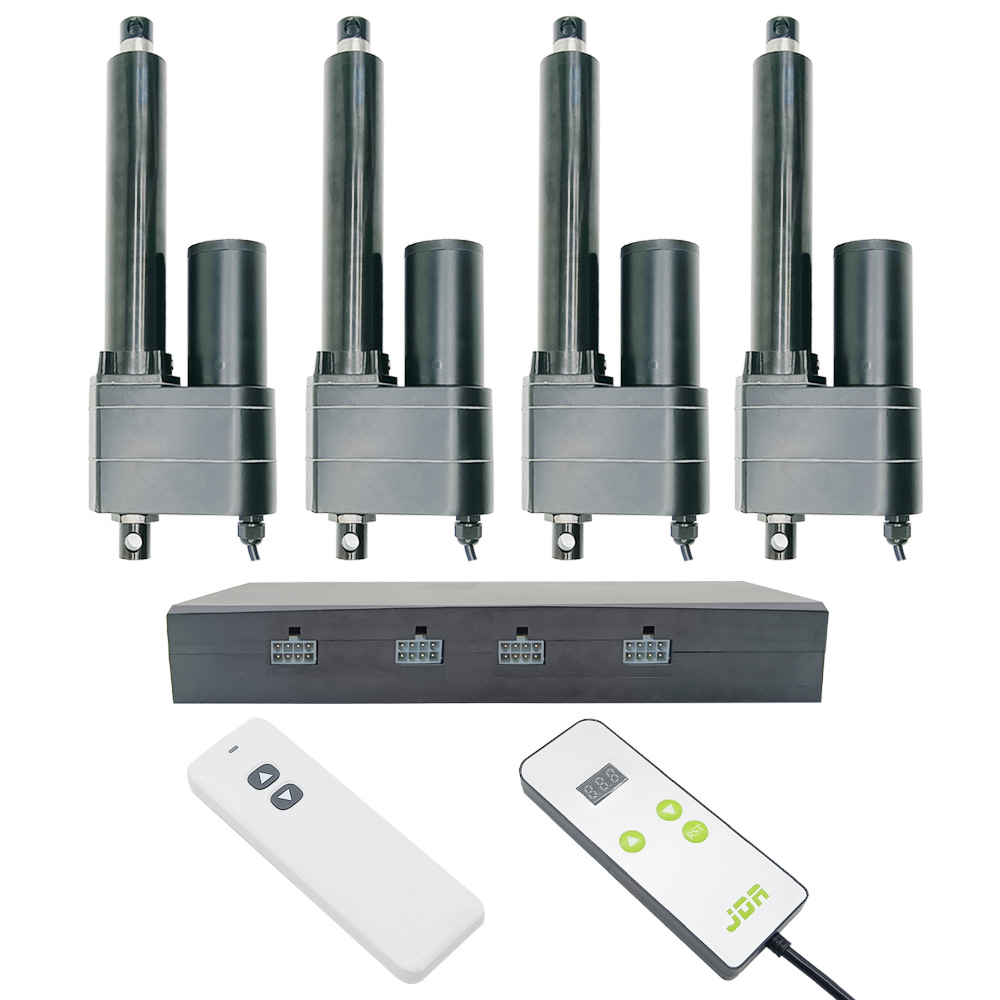

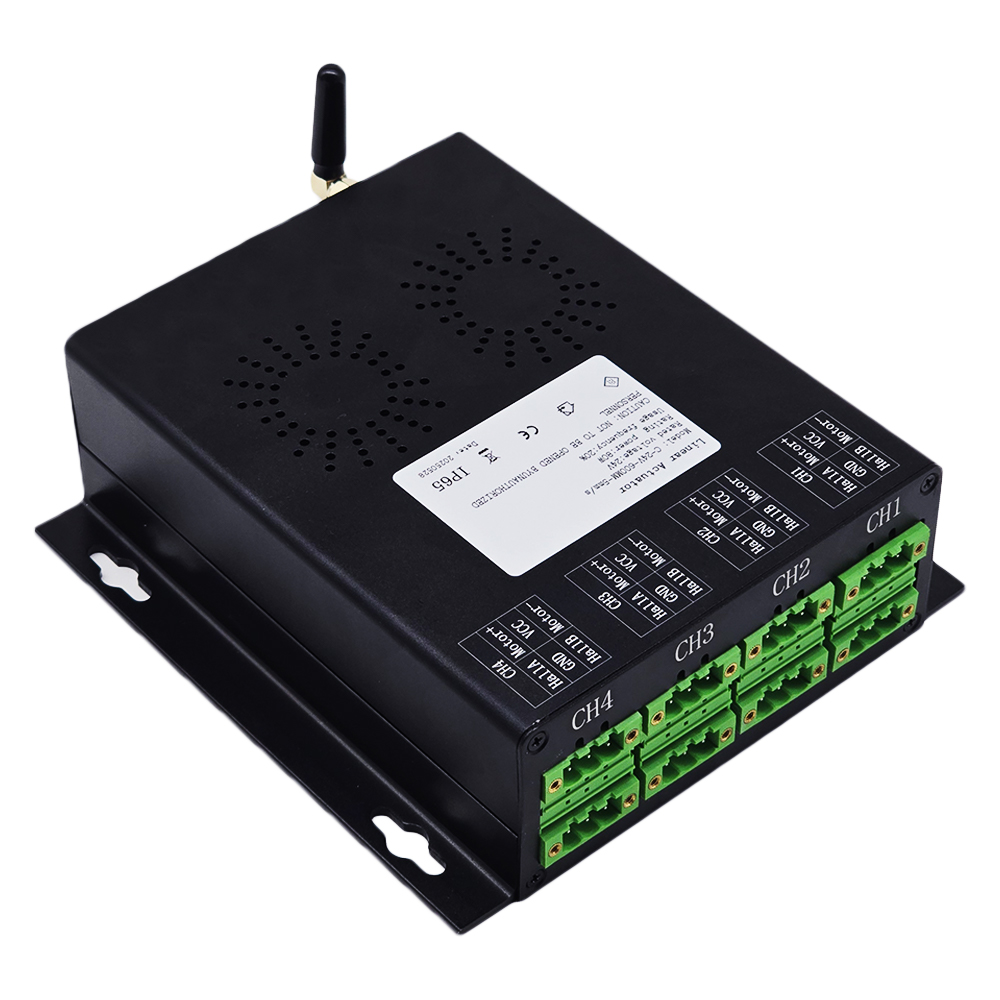

Es kann vier elektrische Linearantriebe C5 so betreiben, dass sie vollständig
synchron laufen.

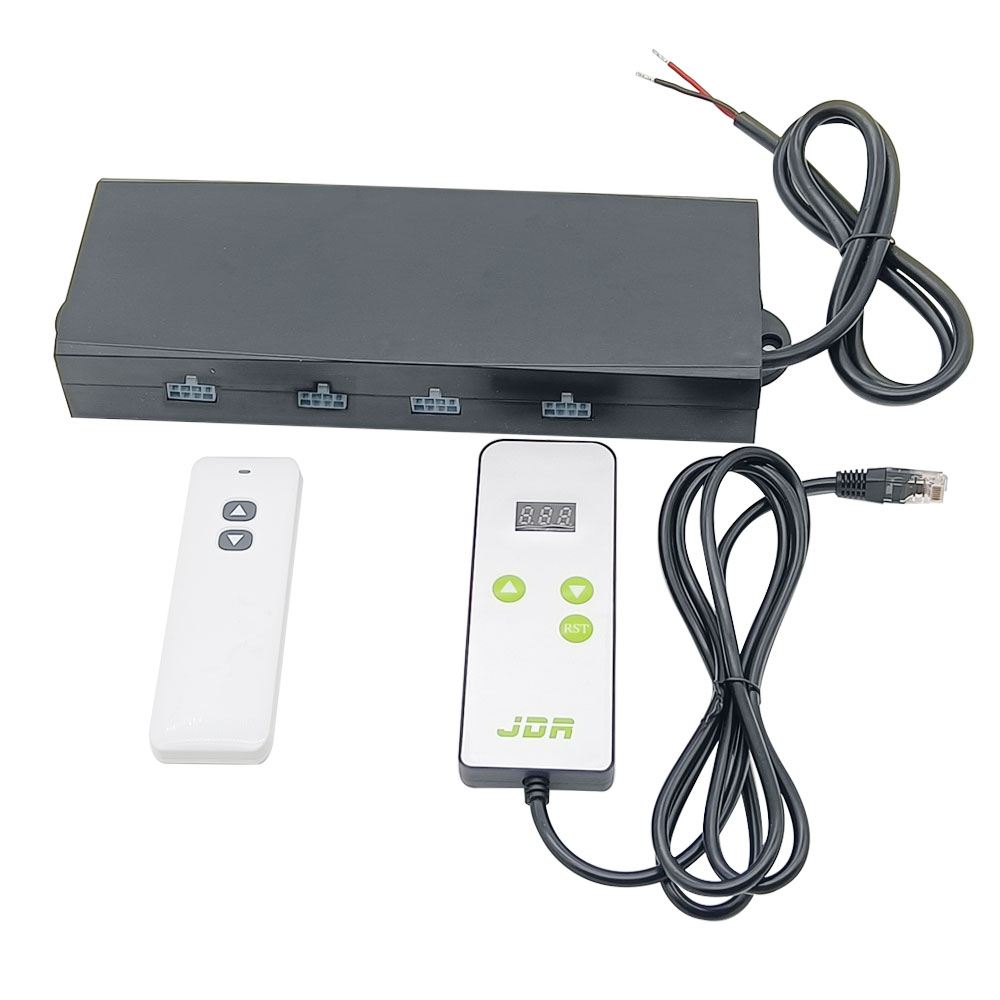

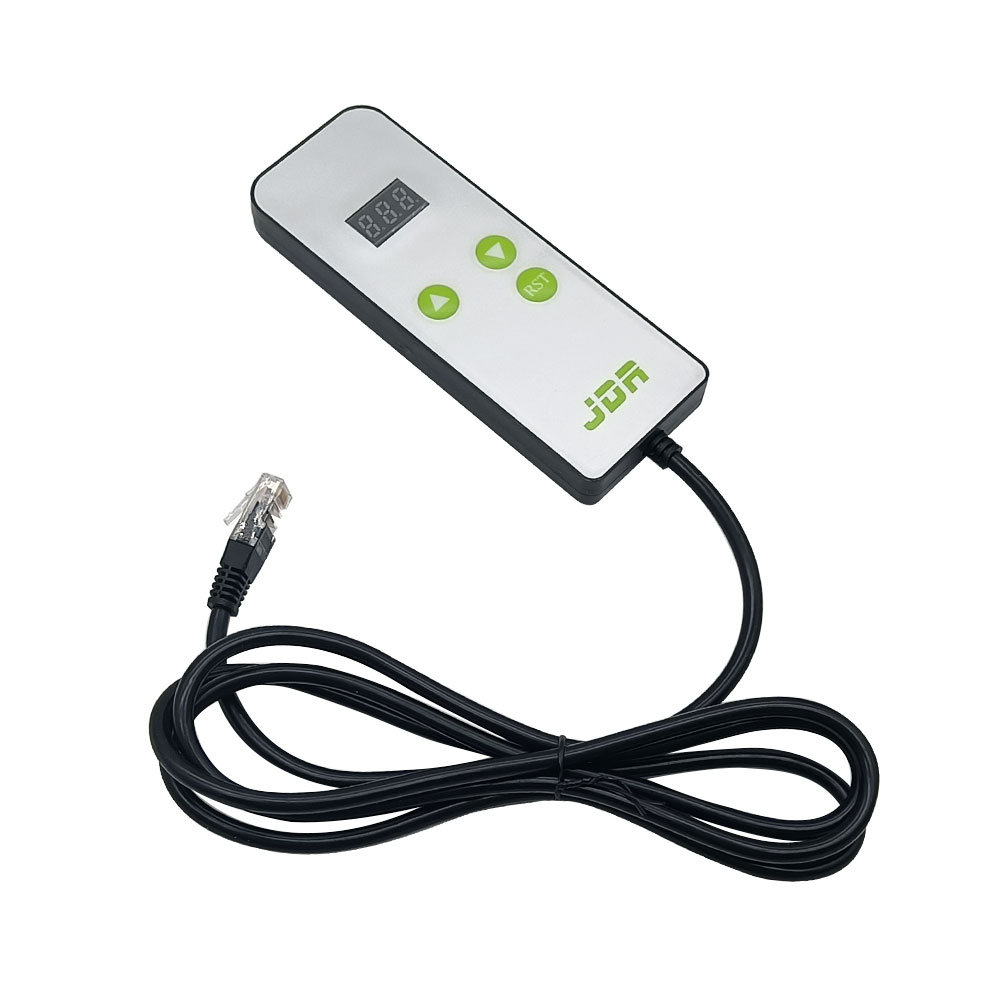

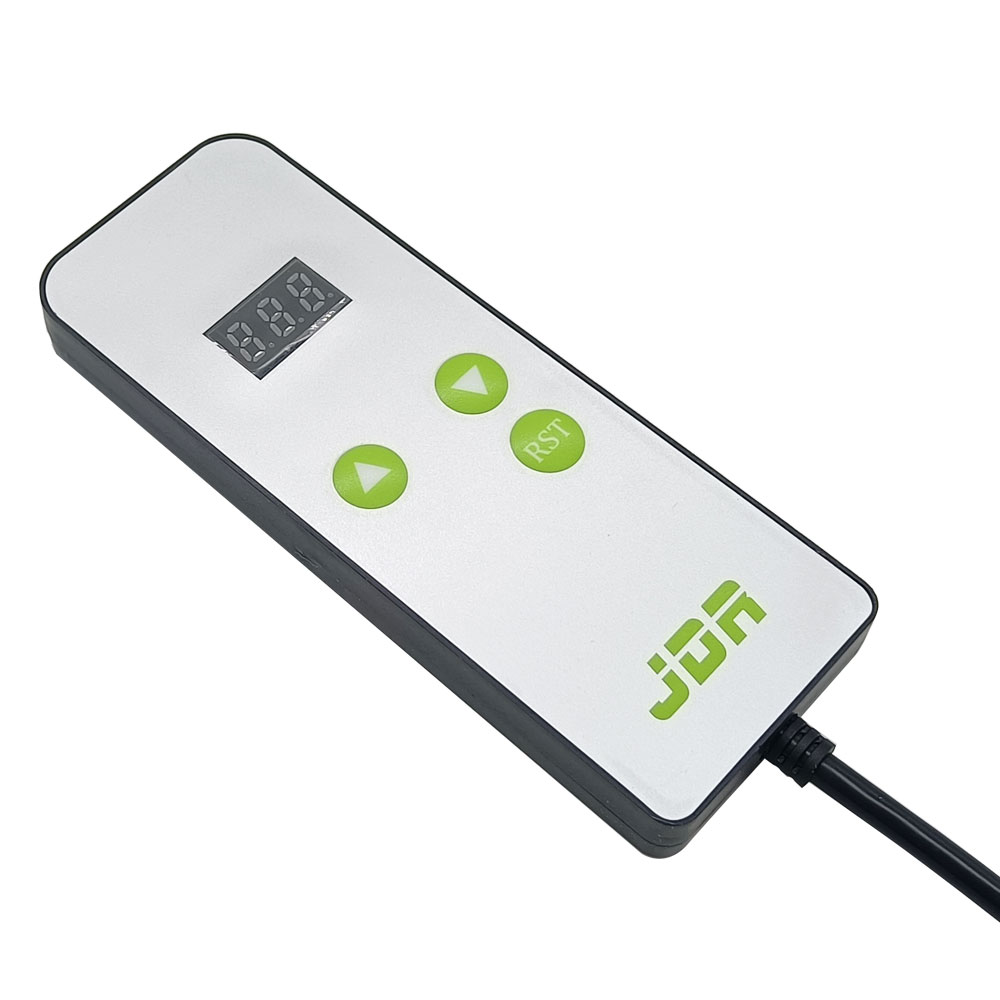

Kabelgebundene Steuerung über einen Steuergriff.

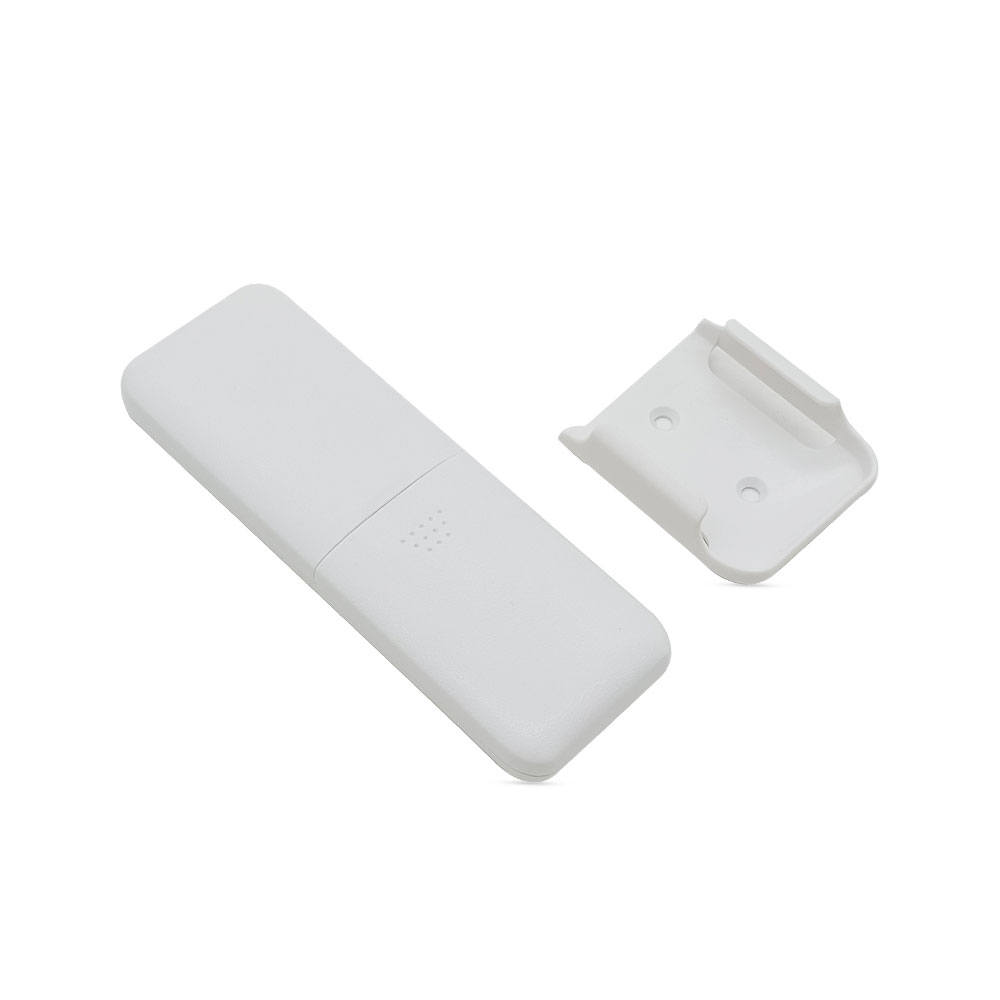

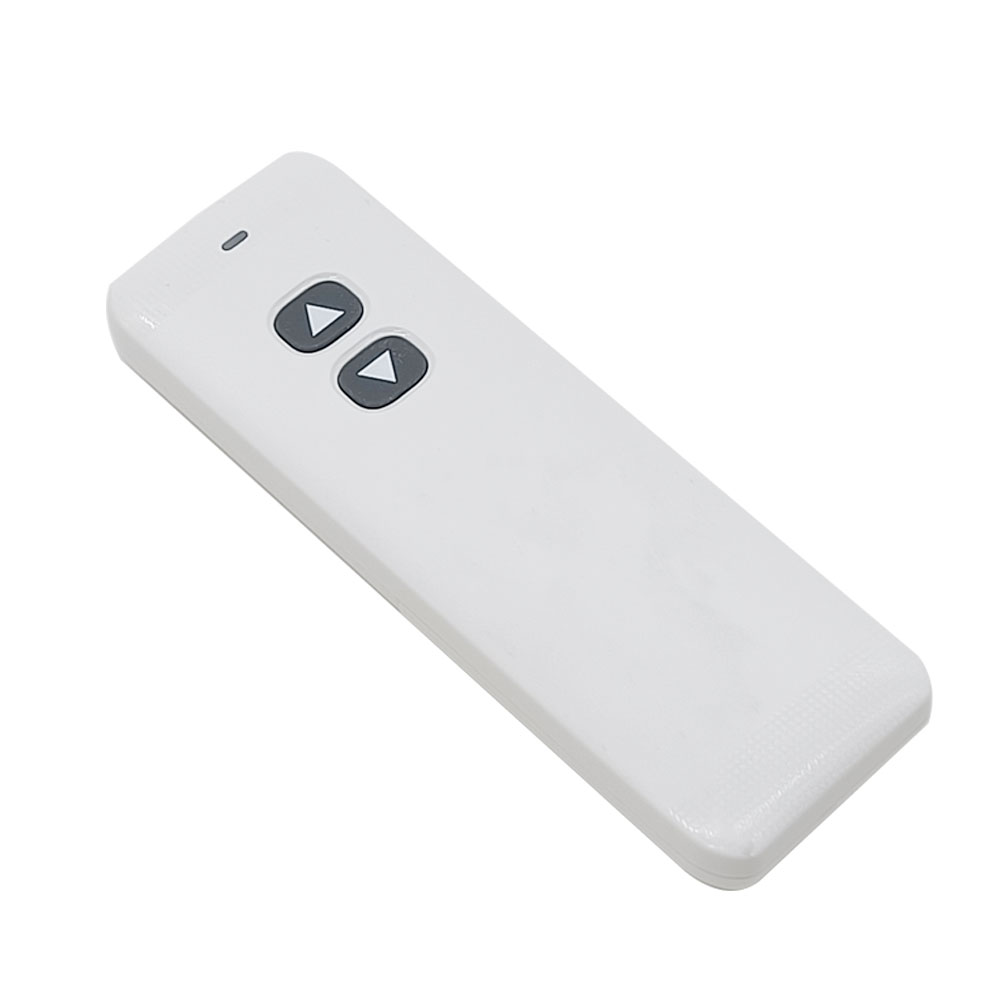

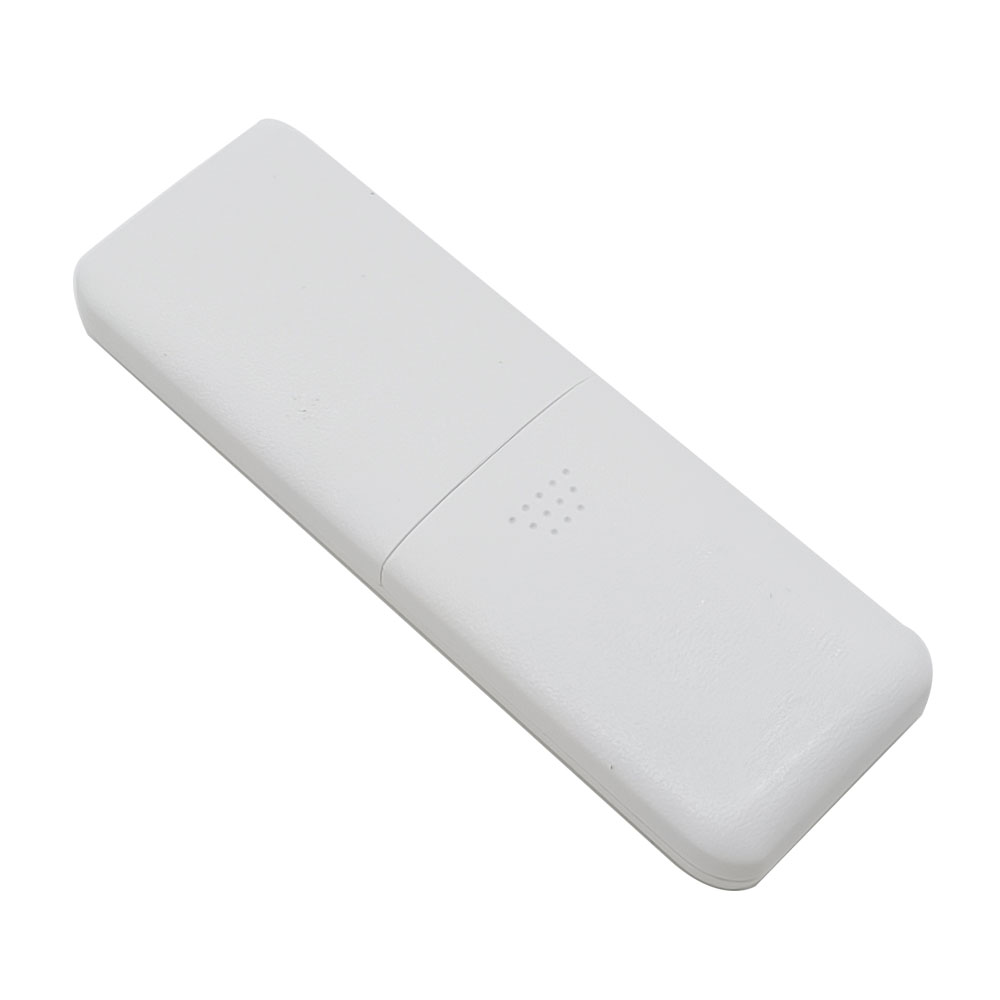

Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Drei Funktionstasten: ▲, ▼ und RST.
Parameter:
Arbeitsspannung: 12±1 VDC (geeignet für 12V-Linearantrieb) oder 24±2 VDC (geeignet
für 24V-Linearantrieb)
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 50m (theoretisch)
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte
wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 265 x 94 x 40 mm

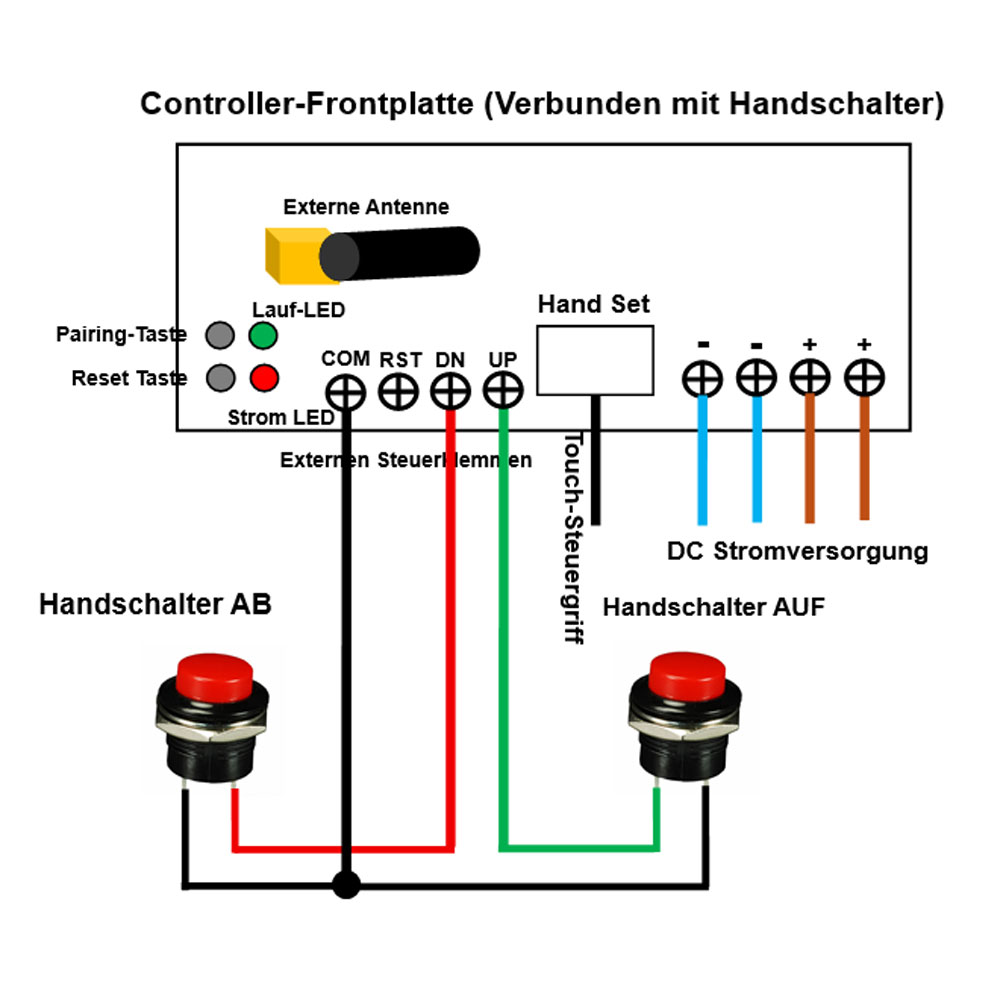

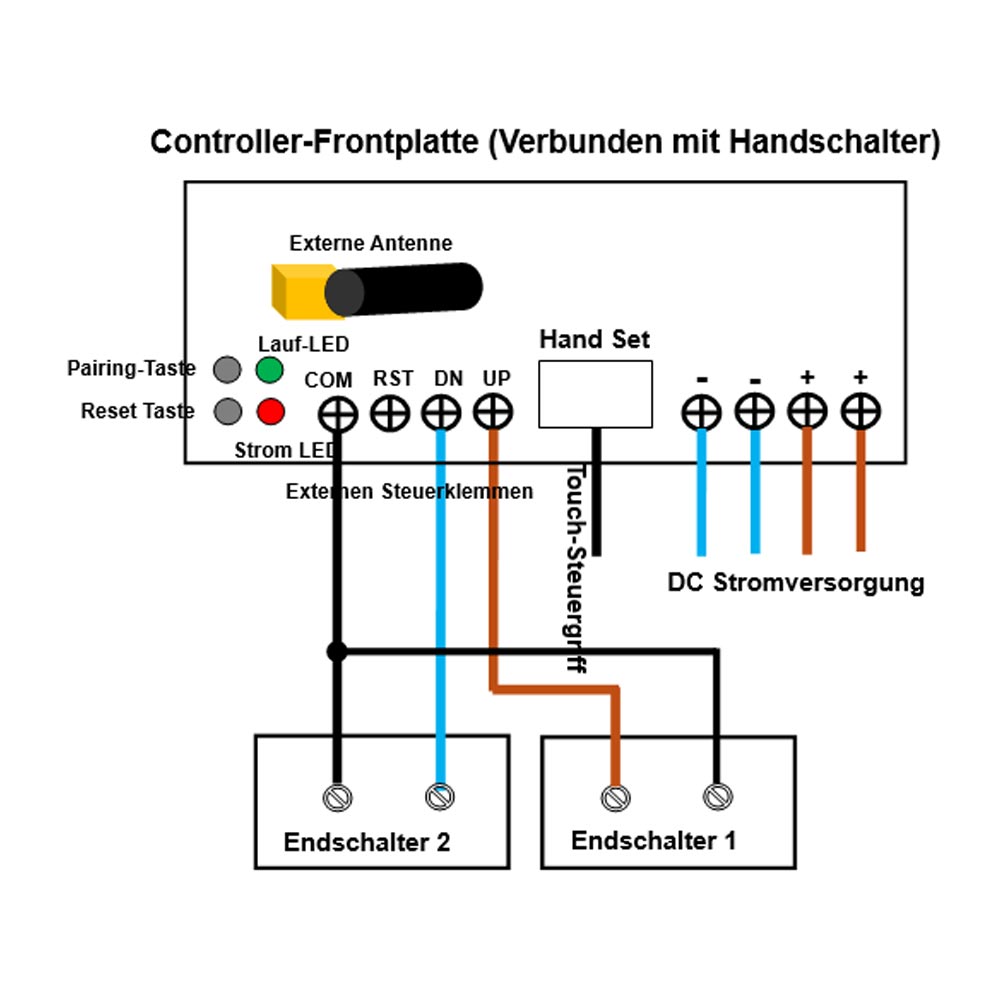

Verdrahtung:
1) Verbinden sie den Pluspol der DC Stromversorgung mit dem roten Kabel des
Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit dem
schwarzen Kabel des Controllers.

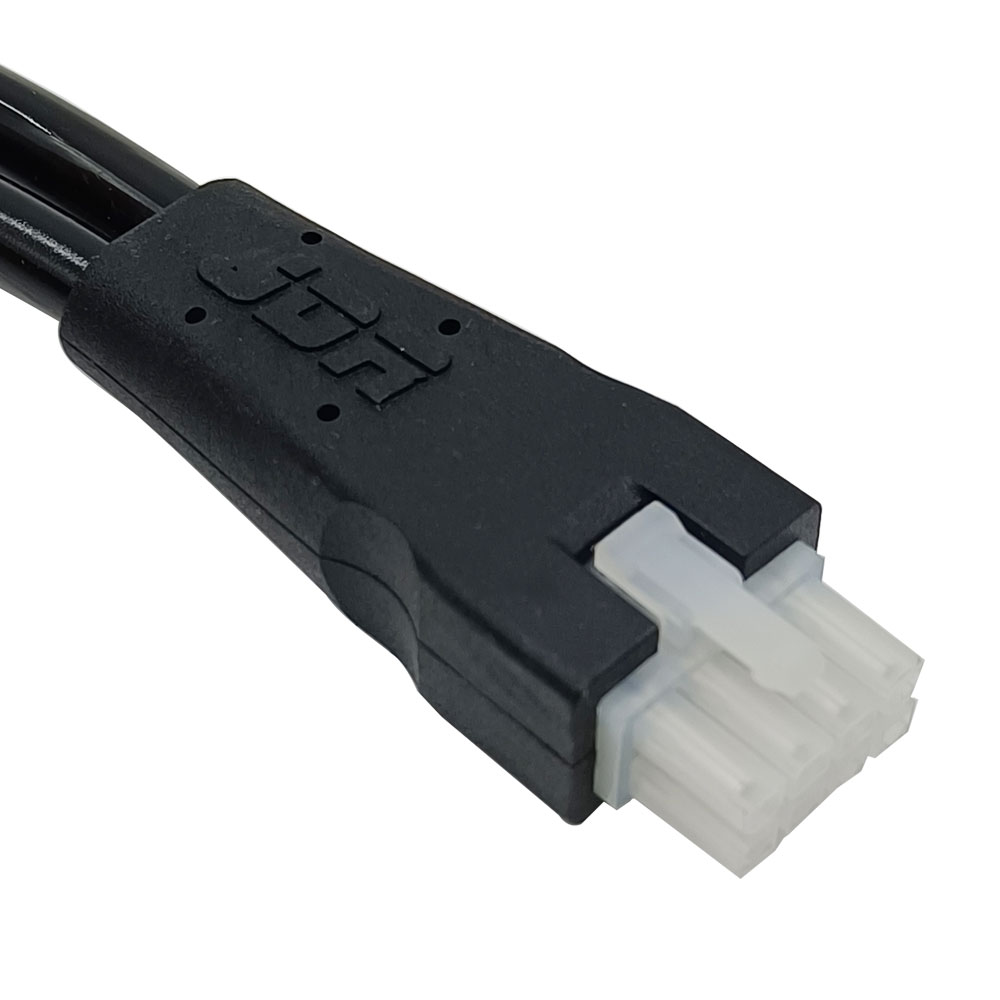

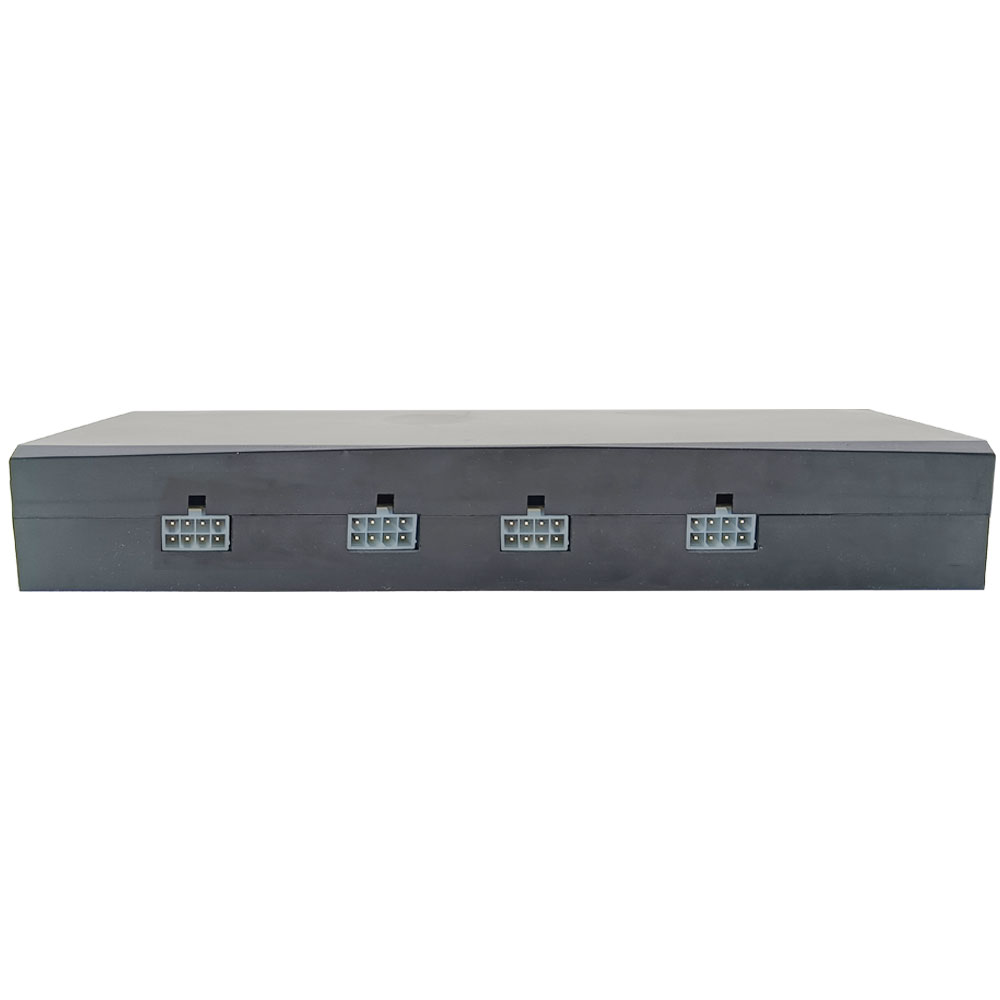

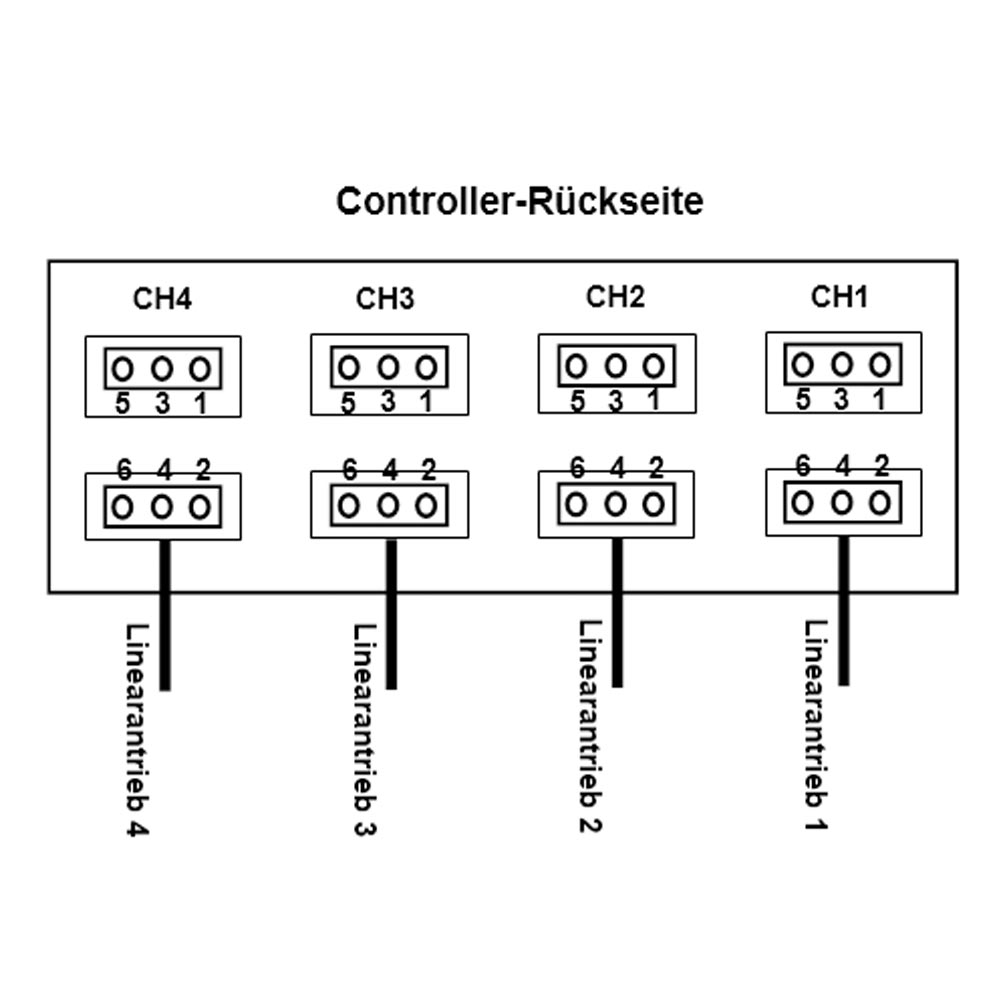

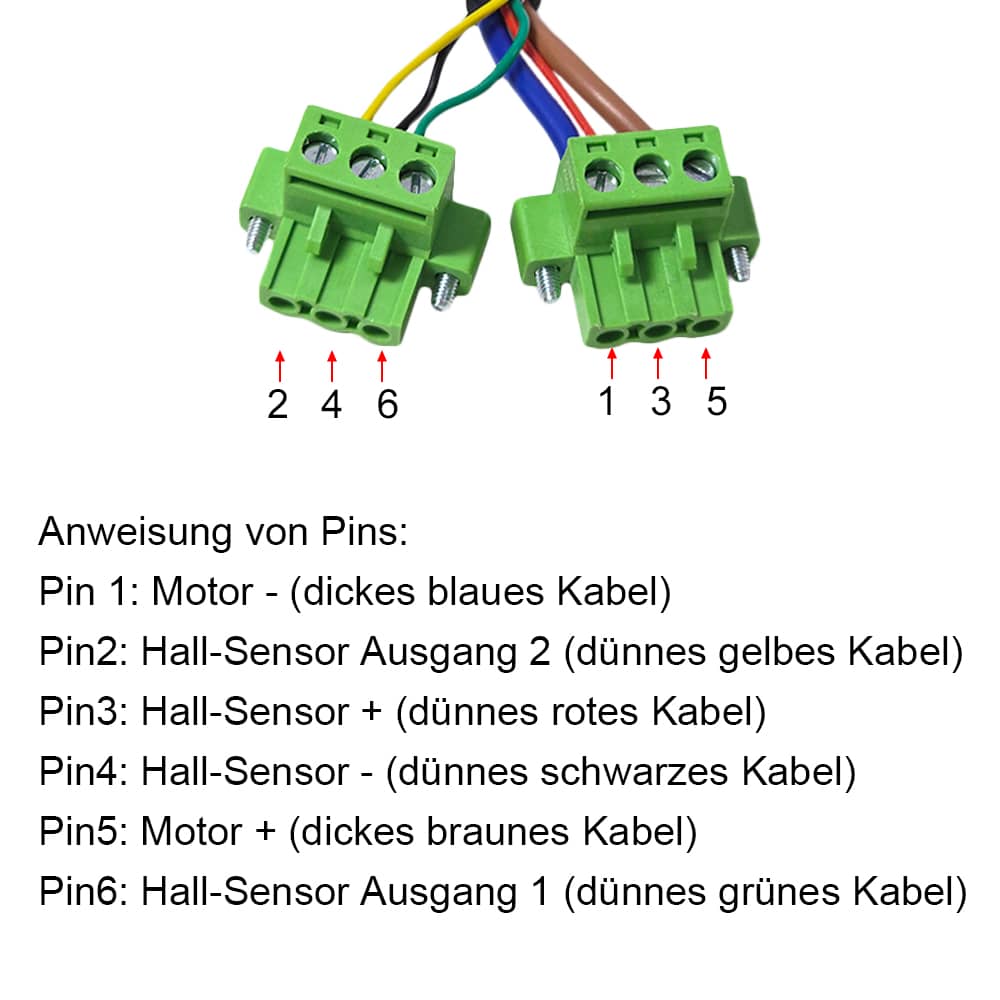

2) Stecken Sie vier Linearantriebe in die Steuerung an.

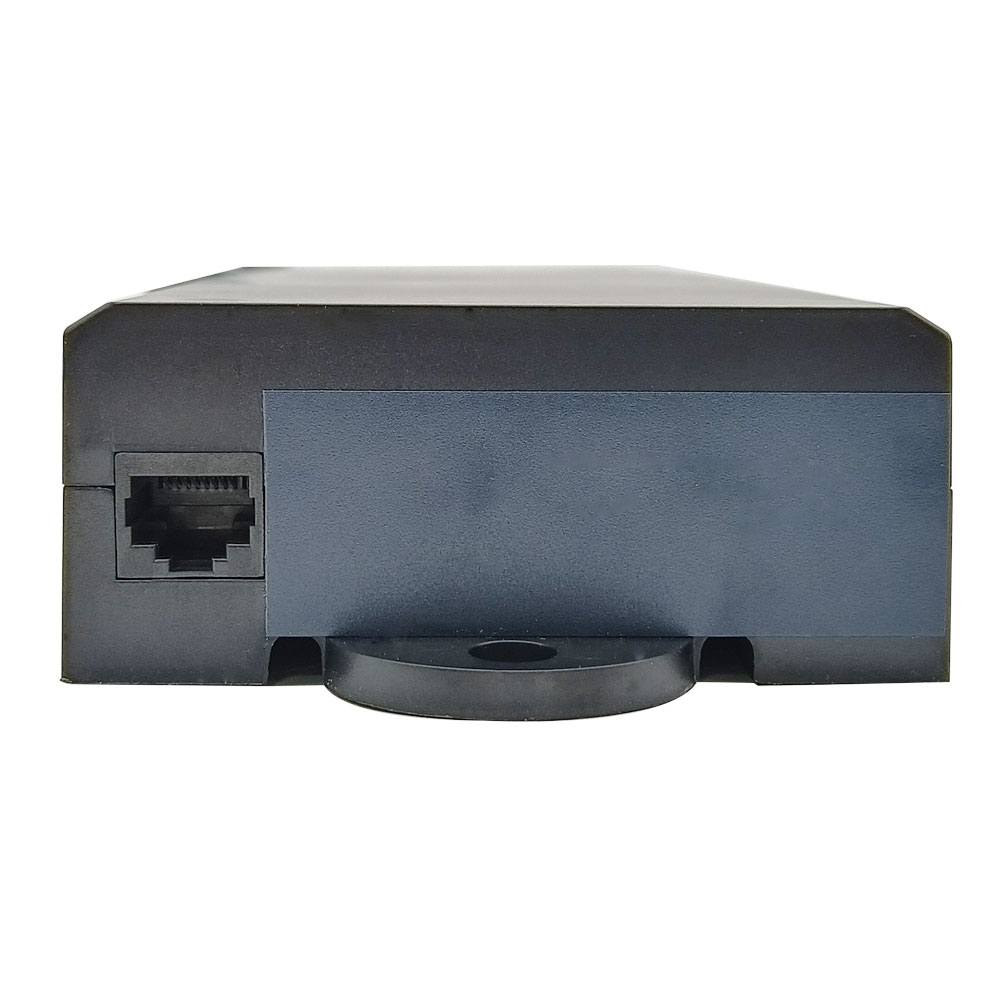

3) Stecken Sie den Steuergriff in die Steuerung.
Betrieb in verschiedenen Steuermodi: ( Der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.)
1. Momentansteuerung Modus:
1.1 Bedienung über den Steuergriff:
1) Drücken und halten Sie die Taste ▲ des Steuergriffs, Vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, Vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, Vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, Vier
Linearantriebe stoppen.
3) Sie können auch kurz die Taste RST drücken, Vier Linearantriebe fahren
gleichzeitig nach innen in ihre ursprüngliche Position zurück.

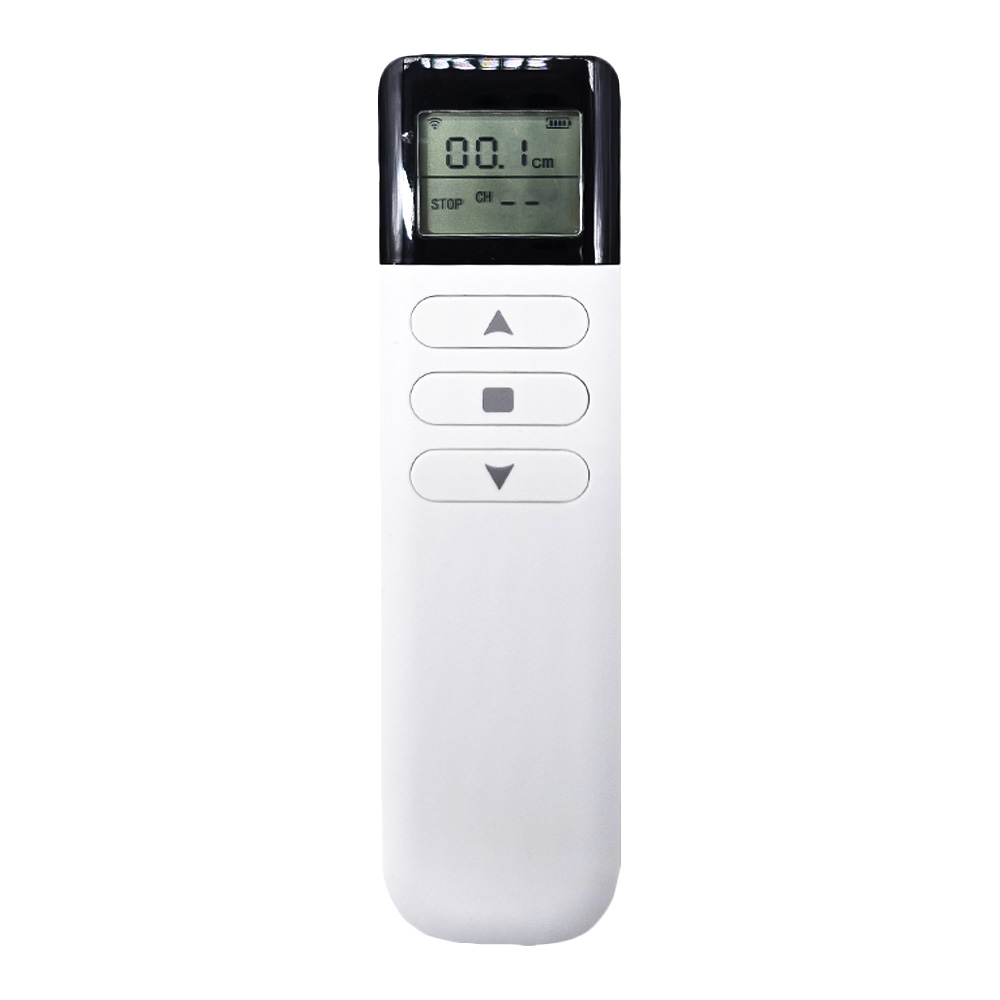

4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn
beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die
Hubposition von 30 cm erreicht haben.
1.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, Vier Linearantriebe
fahren gleichzeitig nach außen; Lassen Sie die Taste los, Vier
Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, Vier Linearantriebe
ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, Vier
Linearantriebe stoppen.
2. Verriegelungssteuerung Modus:
2.1 Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, Vier Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um Vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, Vier Linearantriebe ziehen sich
gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um Vier Linearantriebe gleichzeitig zu stoppen.
3) Sie können auch kurz die Taste RST drücken, Vier Linearantriebe fahren
gleichzeitig nach innen in ihre ursprüngliche Position zurück.
4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn
beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die
Hubposition von 30 cm erreicht haben.
2.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, Vier Linearantriebe fahren
gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und
stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um Vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, Vier Linearantriebe ziehen
sich gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein
und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige
Taste drücken, um Vier Linearantriebe gleichzeitig zu stoppen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode "RST" oder "E05" anzeigt,
müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste ▼ des Steuergriffs für 5-10
Sekunden lang gedrückt, bis alle Linearantriebe vollständig zurückgesetzt
sind und die LED-Anzeige am Steuergriff "000" anzeigt, Lassen Sie dann die
Taste ▼ los.
Beschreibung der Fehlercodes :
Der Steuergriff ist mit einem LED-Anzeigebildschirm ausgestattet.
Der LED-Bildschirm zeigt "RST“ an: Abnormaler Status, Rücksetzvorgang
erforderlich.
LED-Bildschirm zeigt "E01" an: Überlastung des Linearantriebs 1, prüfen Sie,
ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E02" an: Überlastung des Linearantriebs 2, prüfen
Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E03" an: Überlastung des Linearantriebs 3, prüfen
Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E04" an: Überlastung des Linearantriebs 4, prüfen
Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E05" an: Vier Linearantriebe sind nicht
synchronisiert, und Sie müssen einen Reset-Vorgang durchführen.
Der LED-Bildschirm zeigt "E06" an: Unterspannung der Eingangsleistung,
prüfen Sie, ob die Versorgungsspannung oder -leistung mit dem Linearantrieb
übereinstimmt, ersetzen Sie sie durch eine geeignete Stromversorgung.
Der LED-Bildschirm zeigt "E11" an: HALL-Signal des Linearantriebs 1 anormal,

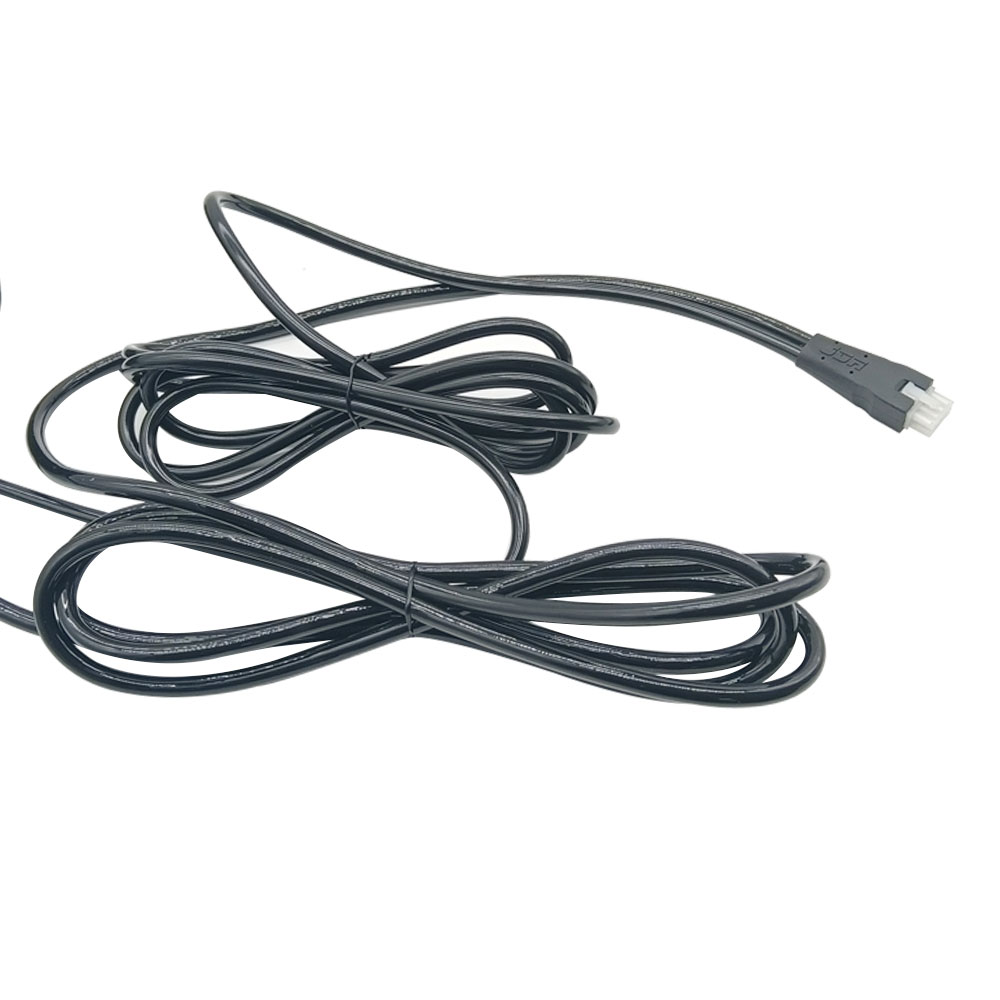

prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E12" an: HALL-Signal des Linearantriebs 2 anormal,
prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E13" an: HALL-Signal des Linearantriebs 3 anormal,
prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E14" an: HALL-Signal des Linearantriebs 4 anormal,
prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den
Linearantrieb oder das Verbindungskabel.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den
Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des
Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen,
bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/100A oder DC24V/50A Schaltnetzteil verwenden, um dieses
Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte
kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind
nicht auf Lager, wir brauchen 6~10 Arbeitstage, um sie nach den in Ihrer
Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.
Lieferumfang:

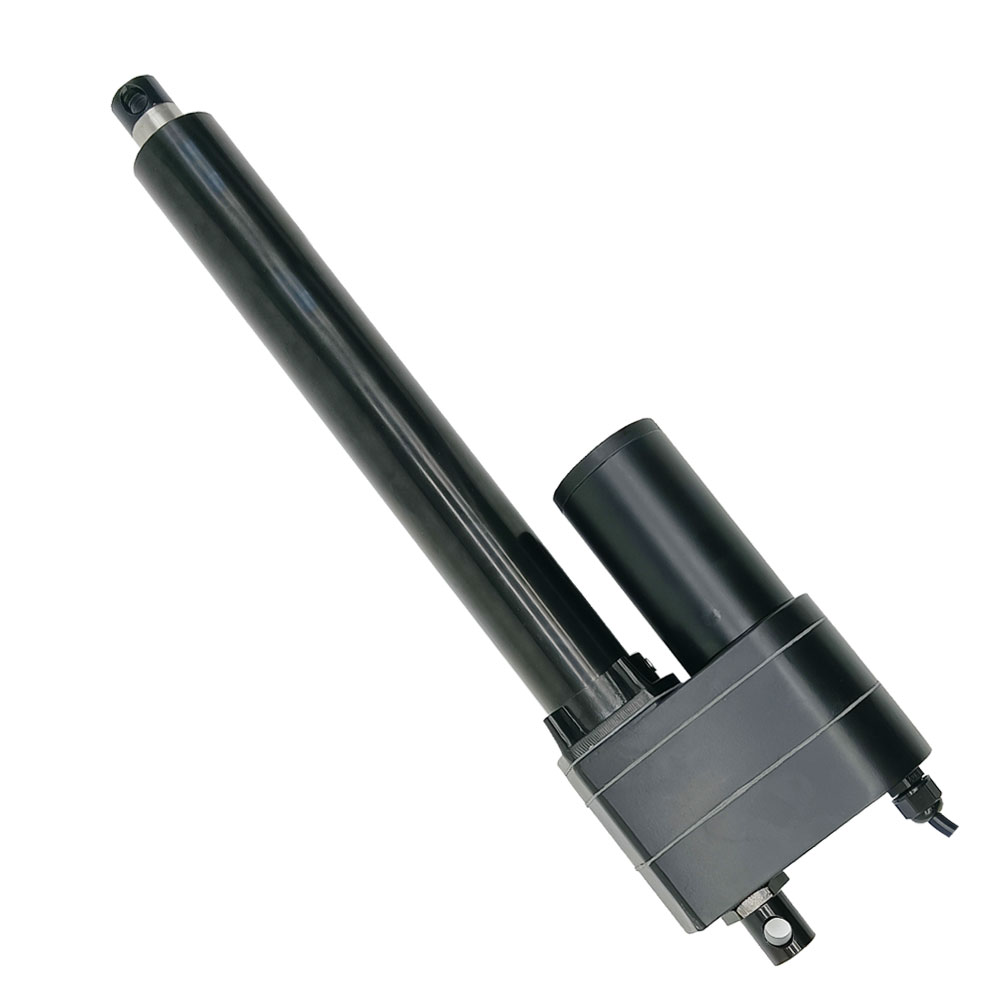

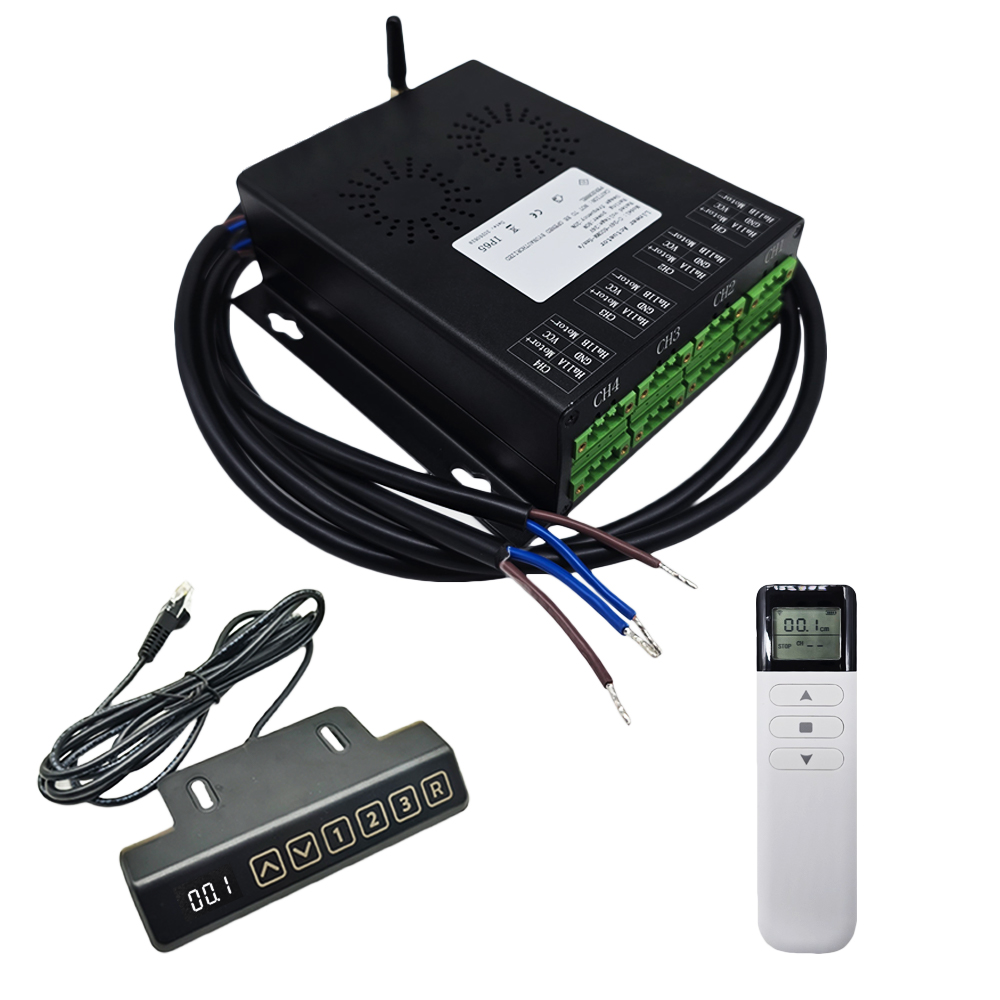

4 x Schwerer Industrie Elektrischer Linearantrieb C5 Mit Hall Effekt Sensor

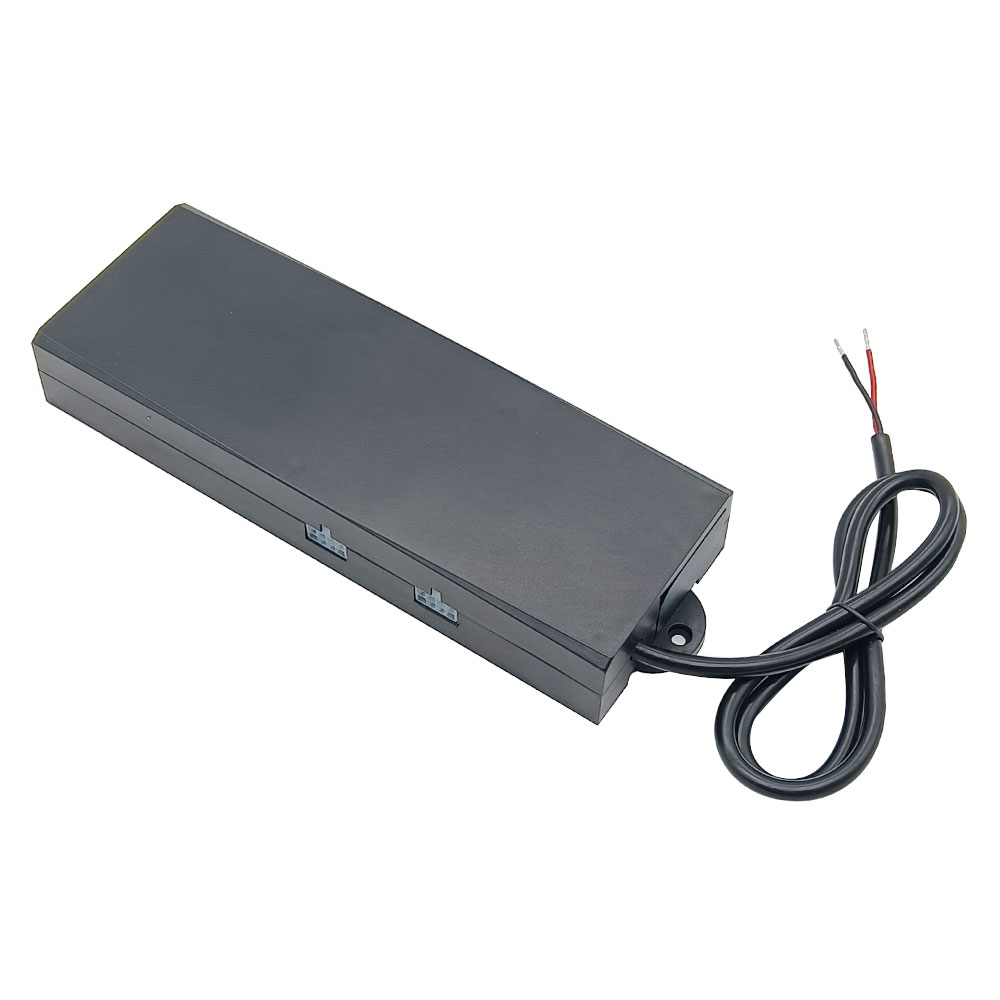

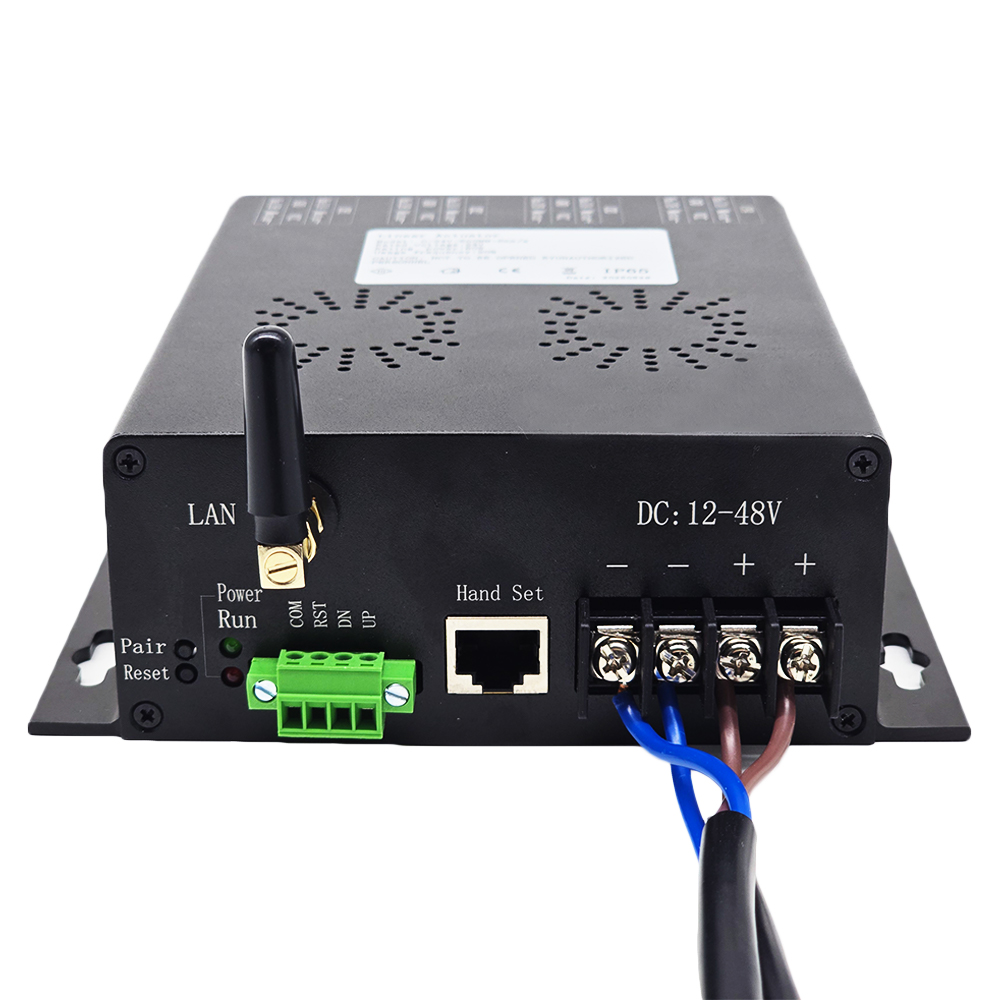

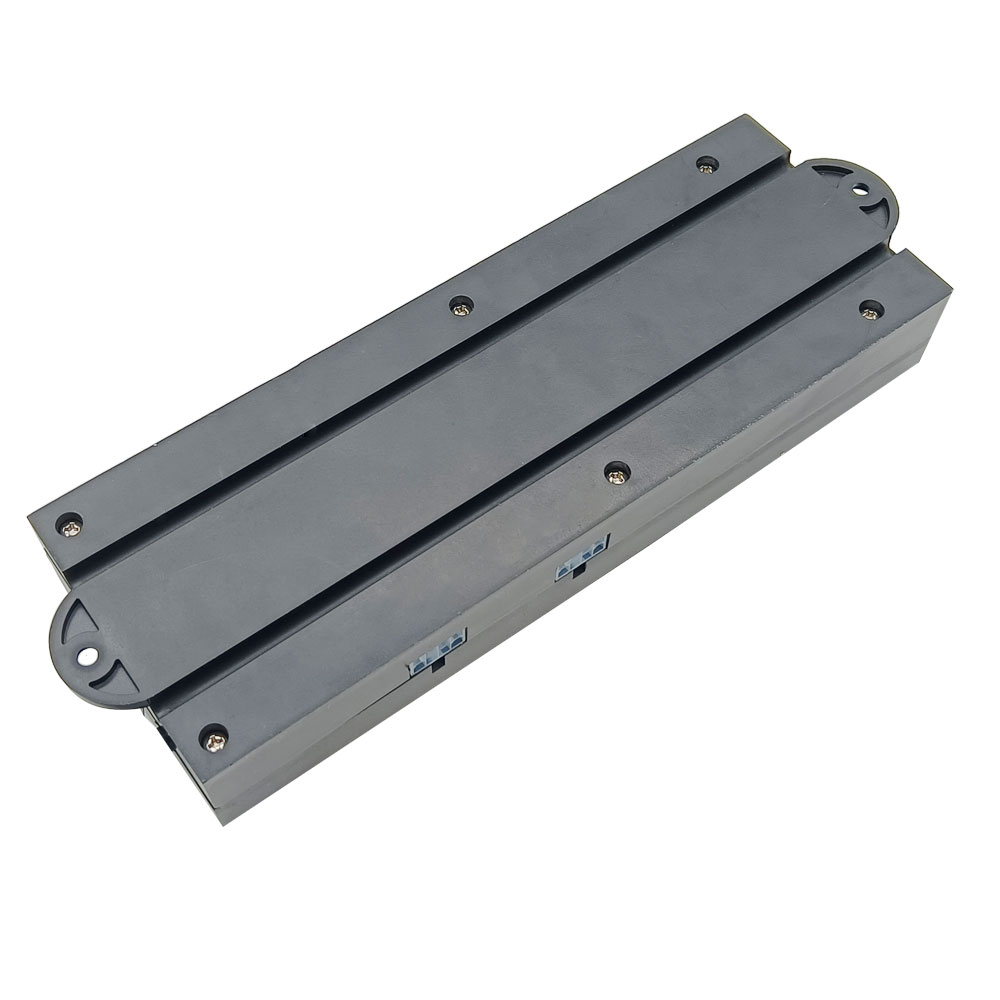

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe
C5)

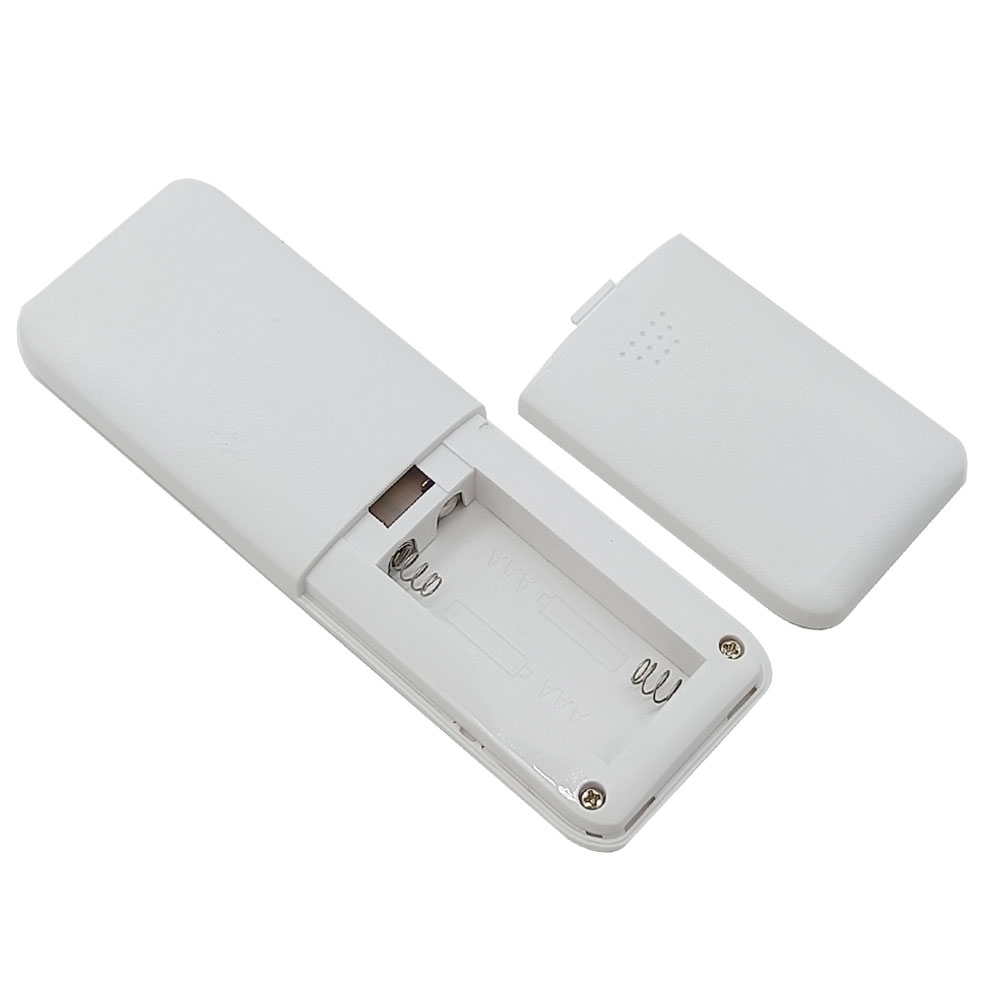

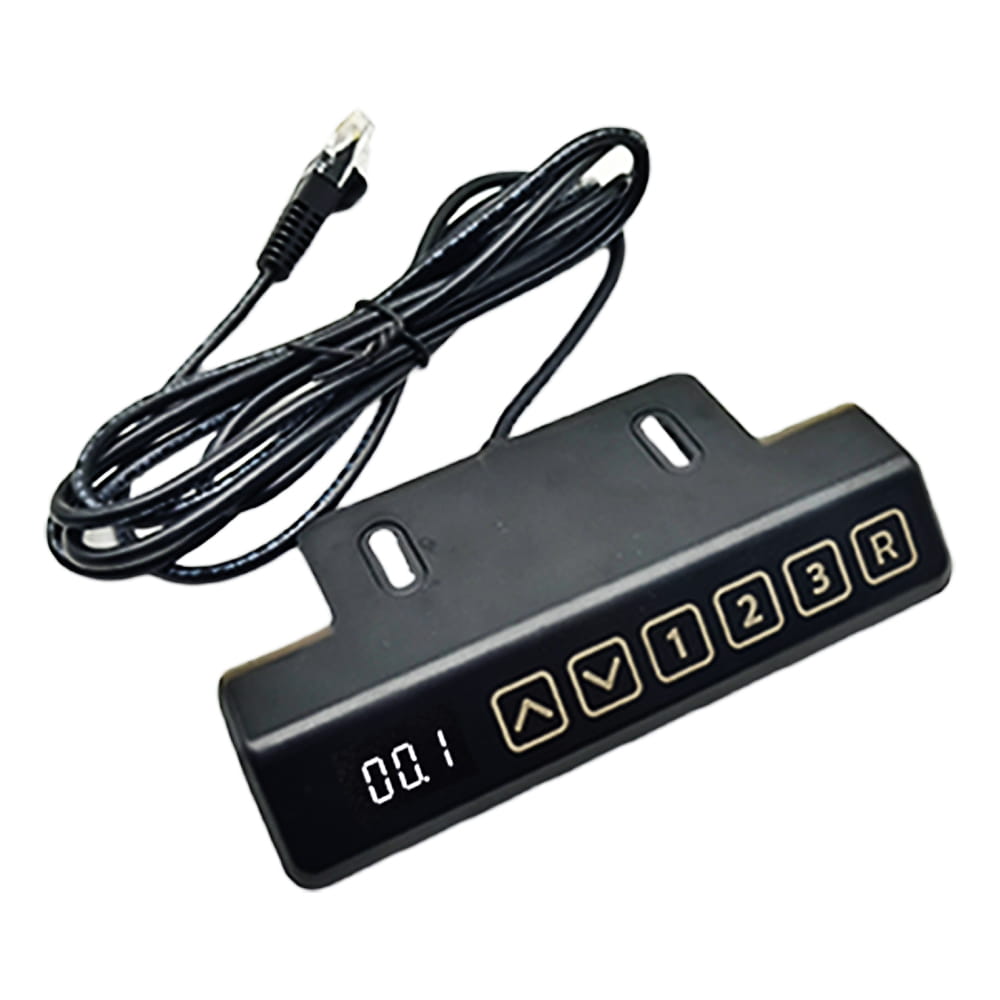

1 x Steuergriff
1 x Fernbedienung
1 x Bedienungsanleitung Beachten: Der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den
Sie benötigen.
