Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.

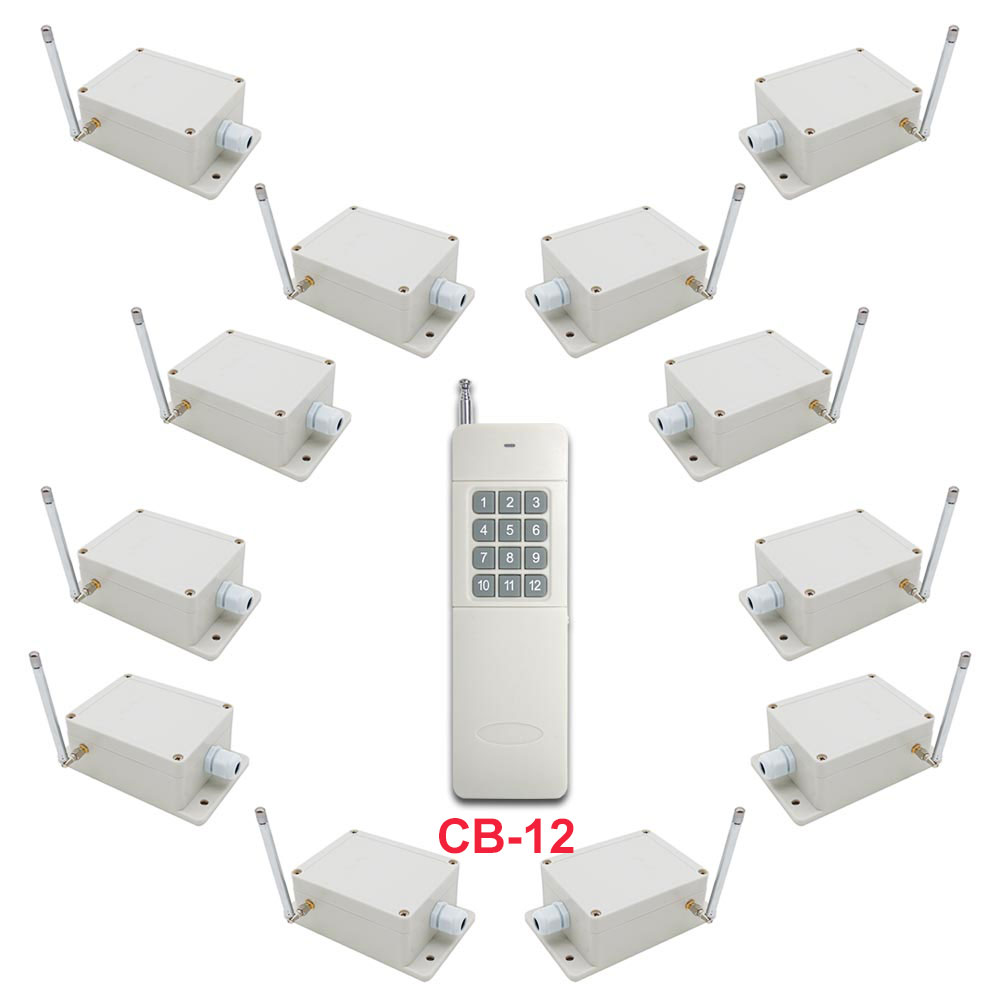

Lieferumfang: 12 x Empfänger: S1XB-AC220 (1 Kanal / Drei Kontrolle Modi)
1 x Sender: CV-12
1 x Bedienungsanleitung
Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und
Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung
Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser,
Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster,
Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.

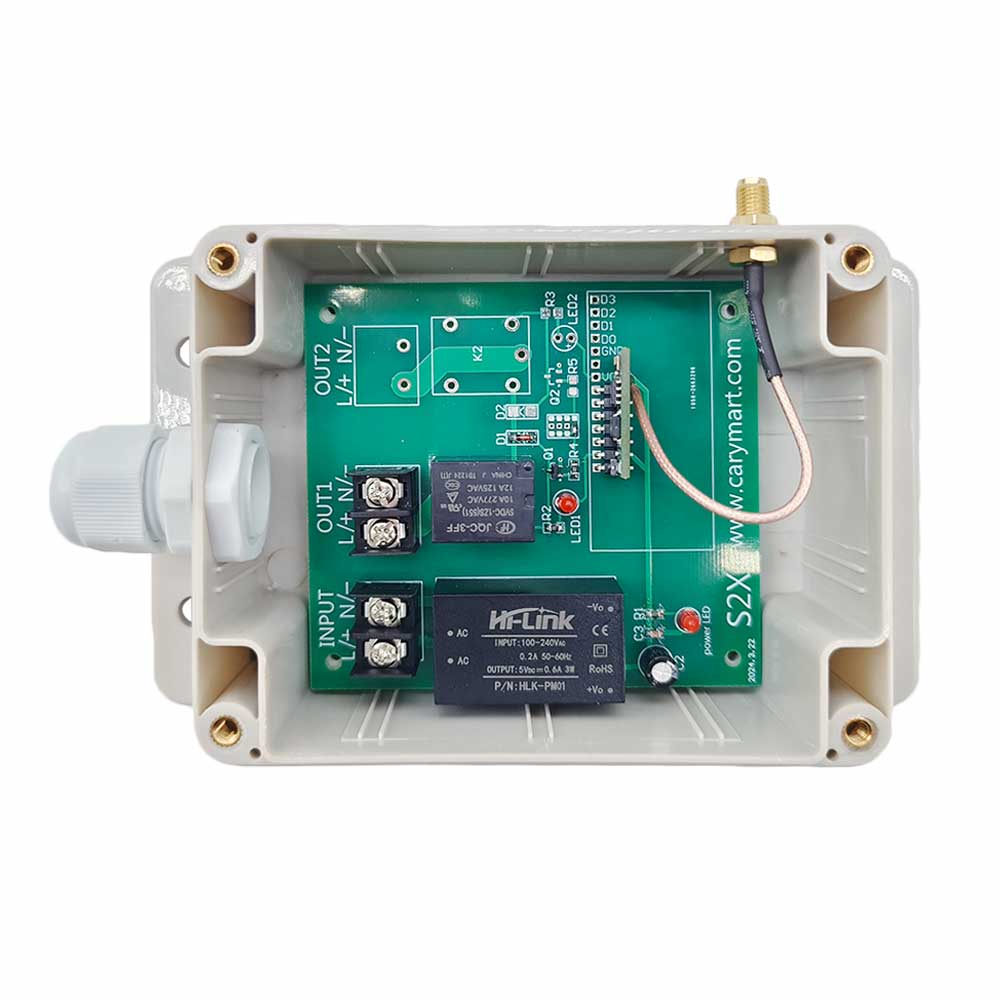

3. Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
4. Es kann AC Anlage von Betriebsspannung 110V / 120V / 220V / 240V AC.
5. Mit verkabelte Steuerklemmen: Sie können manuelle Schalter oder externe
Geräte zur Steuerung des Empfängers anschließen.
6. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb
einer zuverlässigen Entfernung ein / aus schalten. Die drahtlose Funksignale
können durch Wände, Böden und Türen laufen
7. Geschutzt vor Gegenstrom und übermäßigem Strom.
8. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender
verwenden, der den gleichen Code verwendet.
9. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
10. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

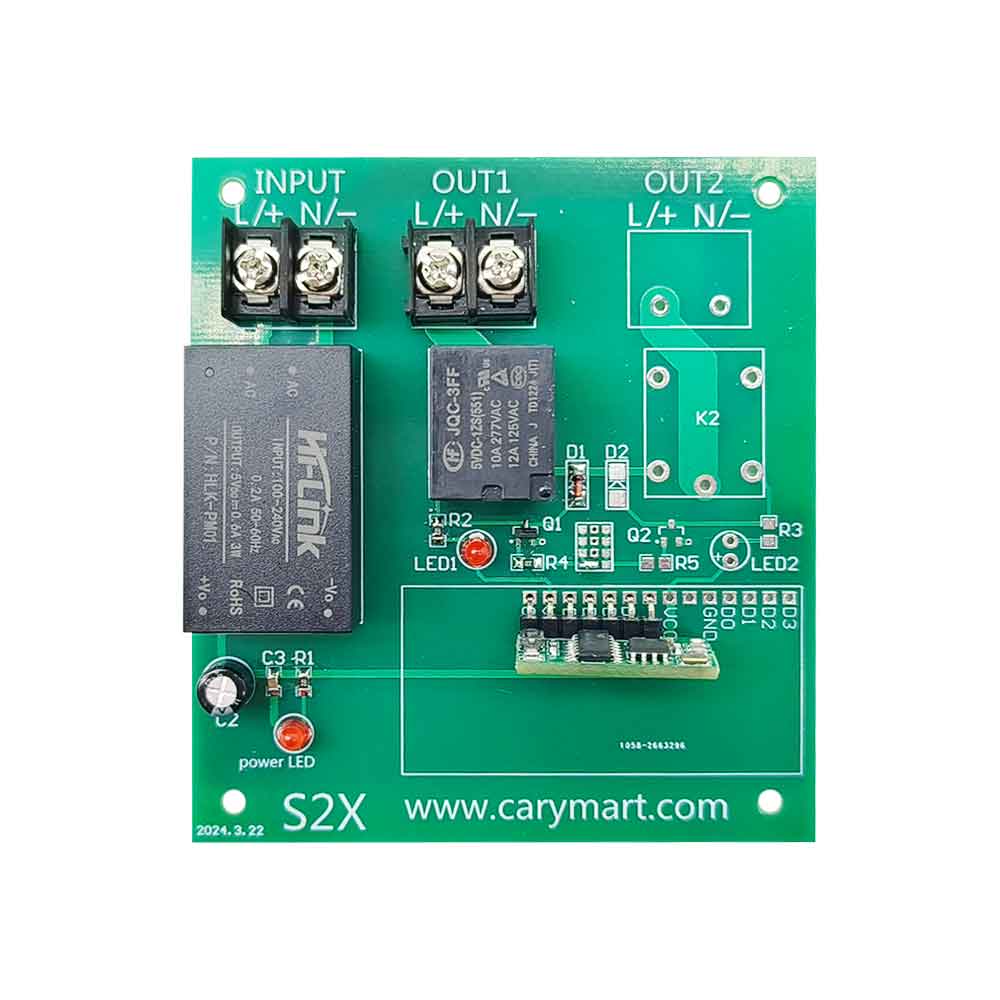

Empfänger:
Modell Nr.: S1XB-AC110 / S1XB-AC220
Kanal: 1 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte
Kodierungsart: Festkode
Zeichenkodierung: Durch Ablernen
Stromversorgung (Betriebsspannung): AC100~240V (S1XB-AC110), AC110~240V
(S1XB-AC220)
Output: AC100~240V
Maße der PCB: 75mm x 54mm x 22mm
Maße des Koffers: 79mm x 58mm x 36mm
Maximale Betriebsstrom: 10A

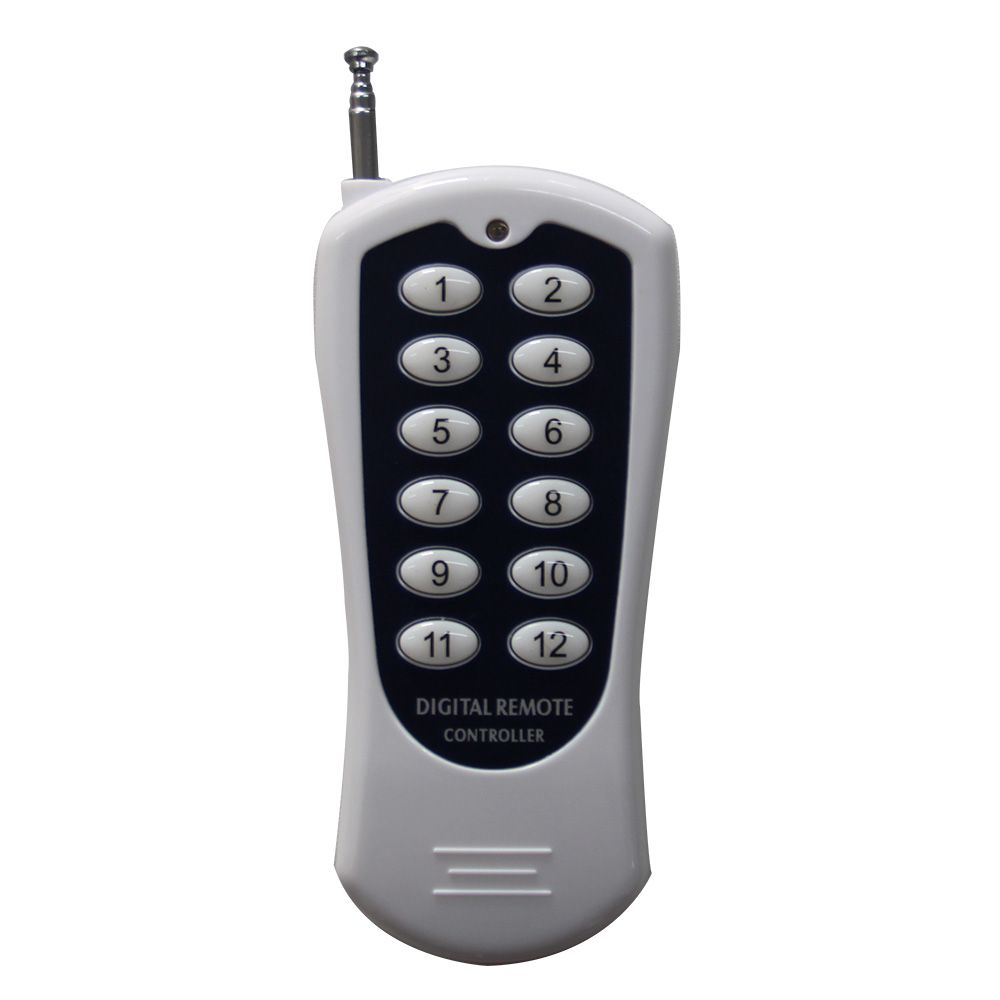

Sender: Modell Nr.: CV-12
Kanal: 12 CH
Entfernung der Fernbedienung: 500m / 1500ft (Theoretisch)
Kodierung: Festkode durch Löten
Einheitsmaße: 110mm x 50mm x 18mm
Stromversorgung: 1 x 23A - 12V Batterie (incl., Dauert ca. 12 Monate)
Geeigneter Sender:

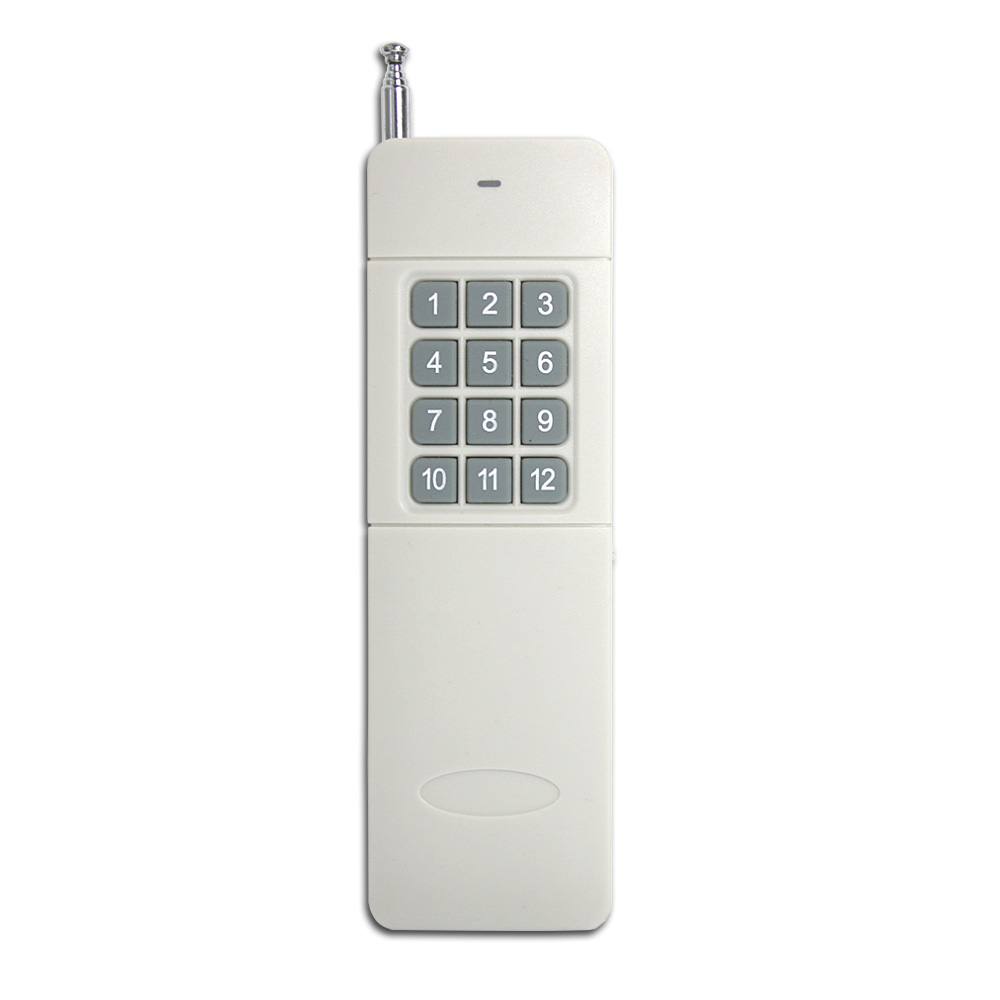

Der Empfänger kann verschiedener Sender arbeiten, wie Model CV-12 (500M), or
CB-12 (1000M) usw.
Beschreibung über die Kontrollmodus:
Es gibt drei verschiedene Betriebsarten. Die Betriebsarten sind
Schalter-Modus (toggle)
Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der
Fernbedienung (FB) schaltet das Relais um. Ist es an, wird es ausgeschaltet, ist
es aus, wird es eingeschaltet
Taster-Modus (momentary)
Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste
gedrückt wird. Lässt man die Taste los, ist das Relais wieder aus
Verbunden (latched / Verklinkte)
Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das
zugehörige Relais ein und alle anderen Relais (einer Gruppe) aus.
Reichweite:
Die Entfernung (mit dem Sender wie CV-12) von 500M ist ein theoretische Wert.
Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine
Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das
Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen
Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M.

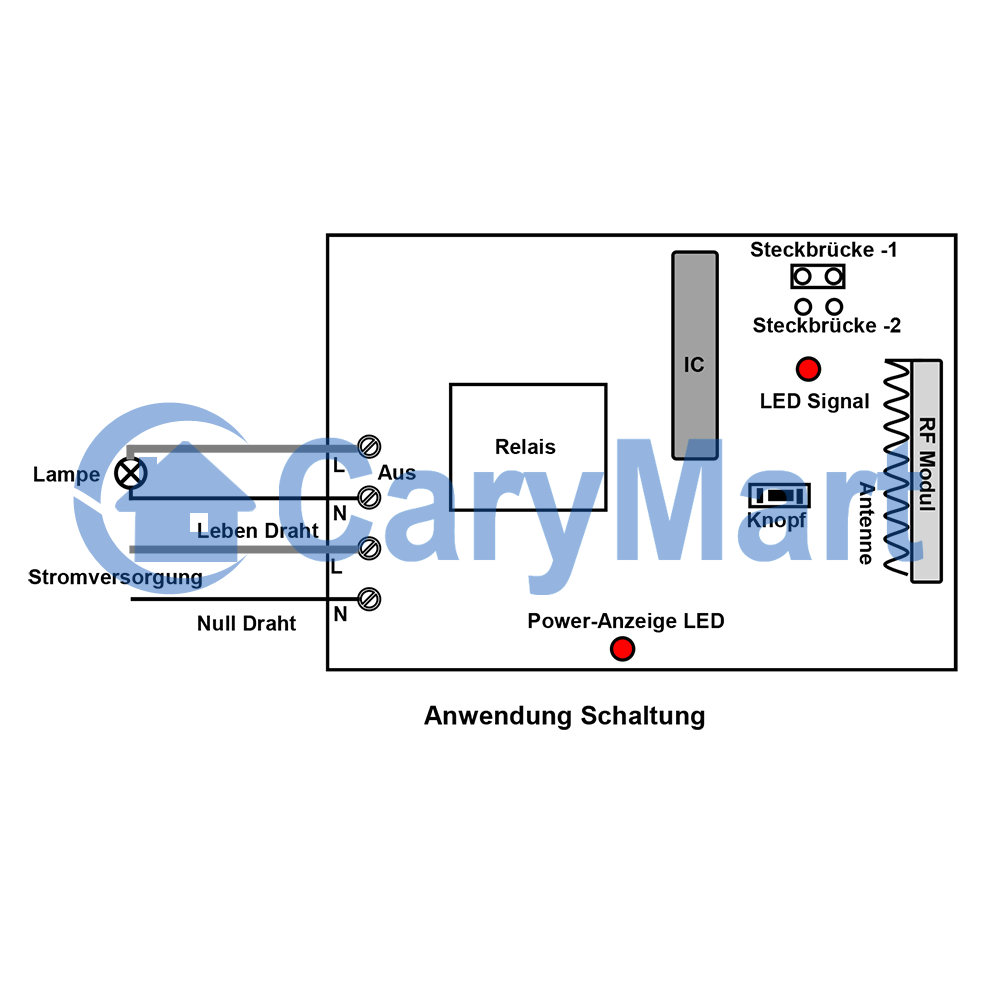

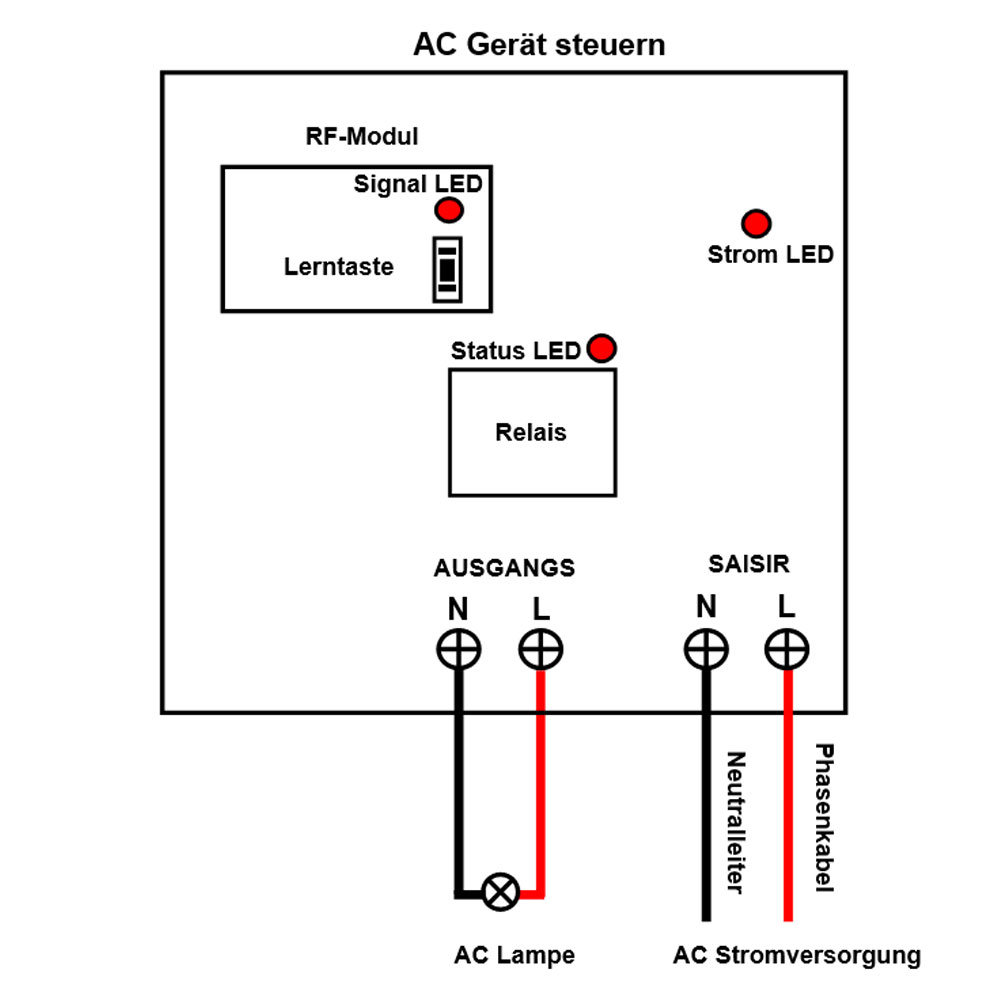

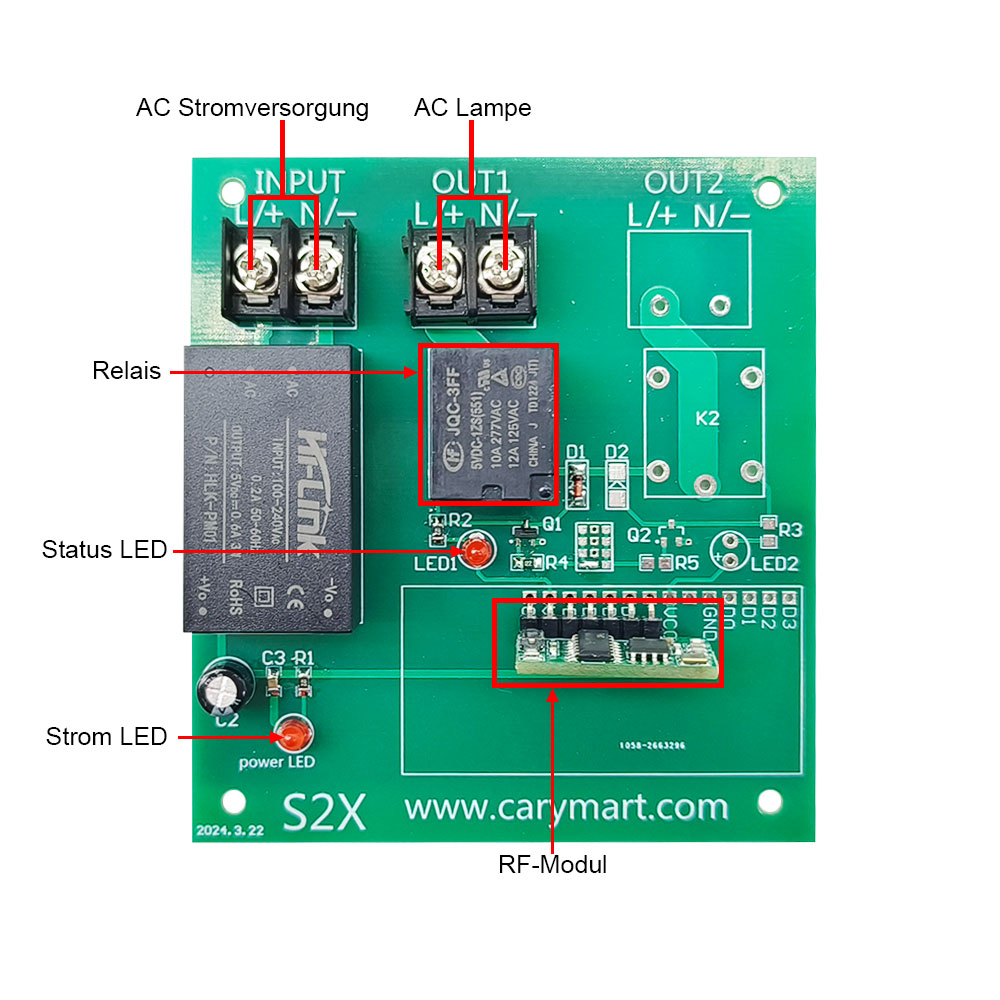

Anschluss:
Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Schließen den Energiebündel von AC Stromversorgung an Klemme “L / +” von
INPUT / Eingang an, und schließen den Nullleiter von AC Stromversorgung an
Klemmen “N / -” von INPUT / Eingang an.
2) Schließen eine Seite von AC Licht an Klemme "L / +" von OUTPUT / Ausgang, und
schließen andere Seite von AC Licht an Klemme "N / -" von OUTPUT / Ausgang an.
Benutzung:
Einstellen des verschiedenen Kontrolle Modis (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):

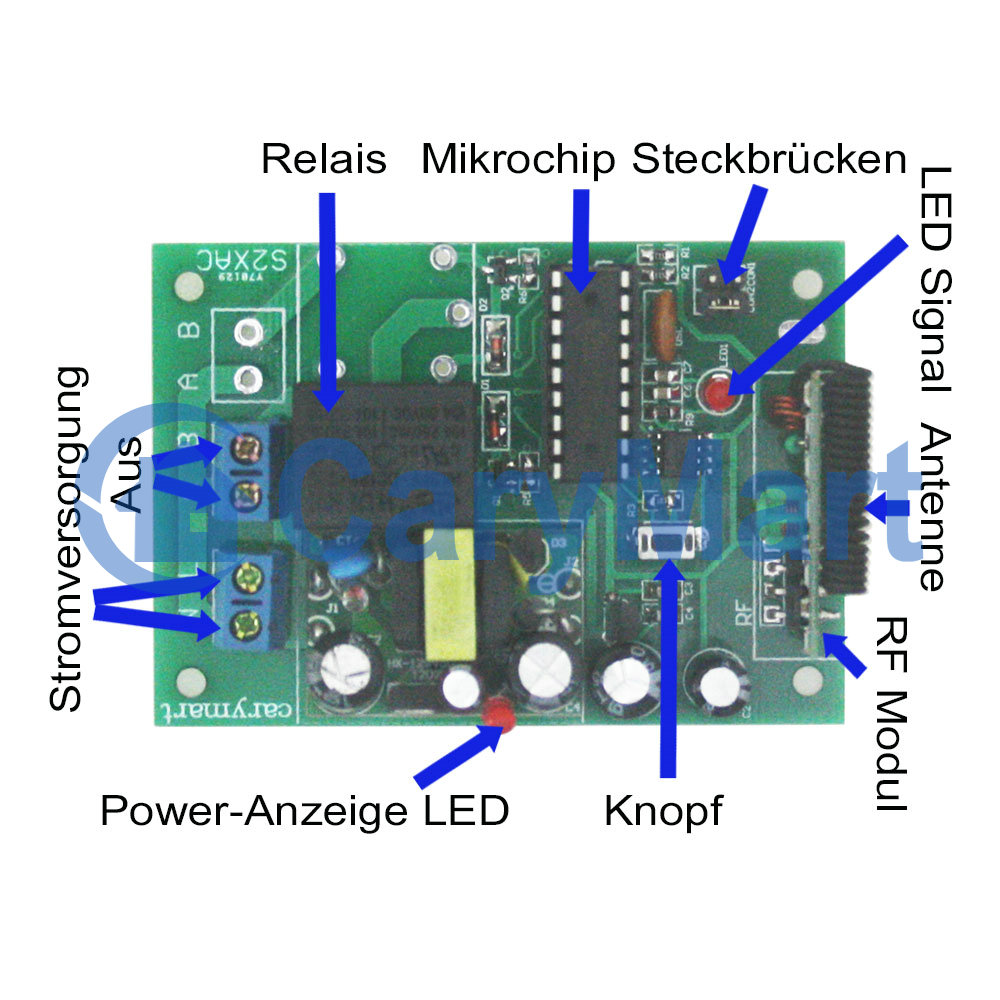

Einstellung der Kontrolle Modus Toggle: Kontakt auf Steckbrücke-2. Drücken Knopf 1: Relais einschalten, AC Ausgabe auf Terminal AUS von Empfänger 1. Drücken Knopf 1 nochmal: Relais ausschalten, keine Ausgabe auf Terminal Aus von Empfänger 1. ... Drücken Knopf 12: Relais einschalten, AC Ausgabe auf Terminal AUS von Empfänger 12. Drücken Knopf 12 nochmal: Relais ausschalten, keine Ausgabe auf Ternminal AUS von Empfänger 12.
Einstellung der Kontrolle Modus Momentan: Kontakt auf Steckbrücke-1. Drücken Knopf 1 und halten: Relais einschalten, AC Ausgabe auf Terminal AUS von Empfänger 1. Geben Knopf 1 frei: Relais ausschalten, keine Ausgabe auf Terminal AUS von Empfänger 1. ... Drücken Knopf 12 und halten: Relais einschalten, AC Ausgabe auf Ternminal AUS von Empfänger 12. Geben Knopf 12 frei: Relais ausschalten, keine Ausgabe auf Terminal AUS von Empfänger 12.
Ablernen der Kontrolle Modus Verklinkte: Keinen Kontakt auf Steckbrücke-1 und Steckbrücke-2. Drücken Knopf 1: Relais einschalten, AC Ausgabe auf Terminal AUS von Empfänger 1. Drücken anderen Knopf: Relais ausschalten, keine Ausgabe auf Terminal AUS von Empfänger 1. ... Drücken Knopf 12: Relais einschalten, AC Ausgabe auf Ternminal AUS von Empfänger 12. Drücken anderen Knopf: Relais ausschalten, keine Ausgabe auf Terminal AUS von Empfänger 12.

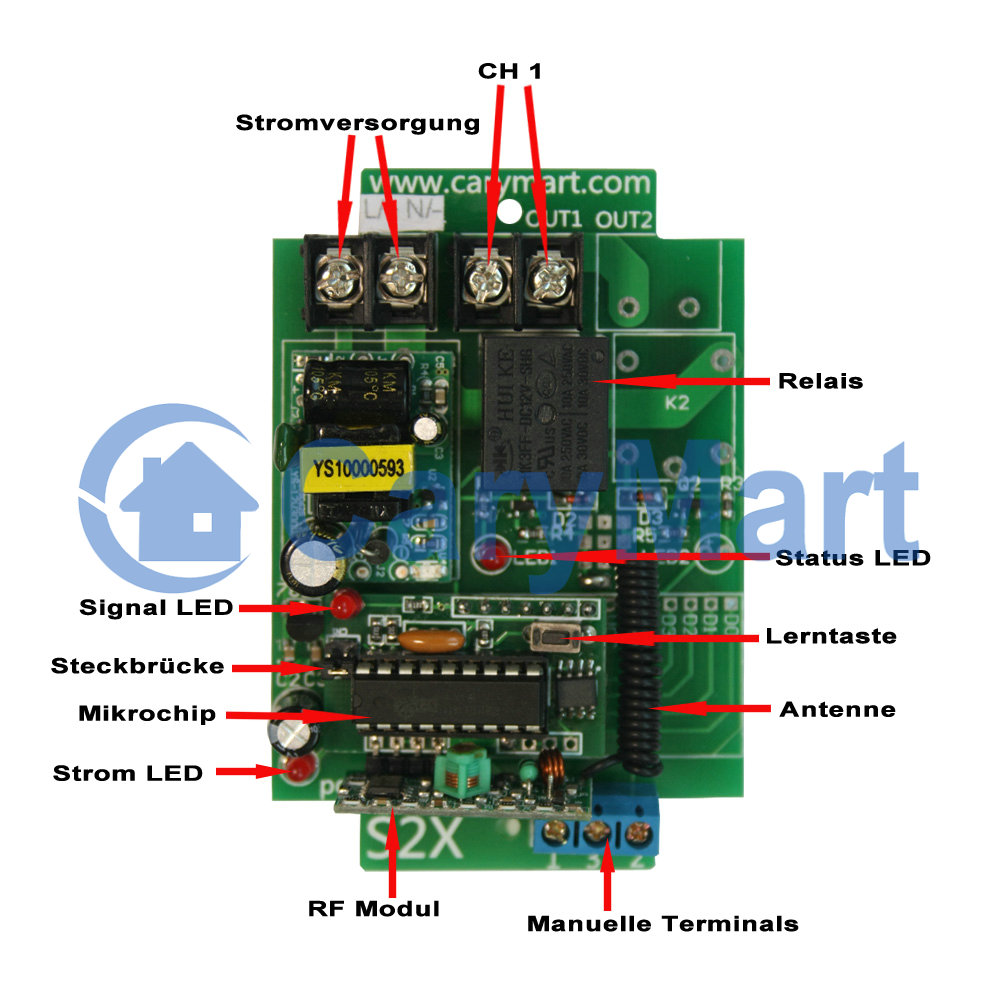

Manuelle Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors,
oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 und 3
anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 und 3 ausgeben, schaltet das Relais
ein. (Verbinden Klemmen B und C, trennen Klemmen A und B).
Wenn externe Geräte Kleinsignal an Klemme 1 und 3 nicht ausgeben, schaltet das
Relais aus. (trennen Klemmen B und C, Verbinden Klemmen A und B).
2) Handschalter
Sie können einen Handschalter an Klemmen 1, 3. Und dann können Sie diese
Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais ein. (Verbinden Klemmen B
und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais aus. (trennen Klemmen B
und C, Verbinden Klemmen A und B).
Beobachtung
Die Entfernung von 500M ist ein theoretische Wert. Es soll in offenem Feld bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M. Wenn Sie eine grössere Entfernung brauchen, bitte wählen Sie eine andere Serie der Ferbedienung aus, zum Beispiel CB Serie (1000m/3000ft) – Klicken Sie hier; Oder Sie können dazu eine externe magnetische Antenne (Modell: 0020909) zusetzen. – Klicken Sie hier.
