12 Relais DC RF Drahtlose Fernbedienung für Lichtanlage - Fernschalter


 Handbuch

Der Empfänger wurde für das Ein-Sender-Mehrere-Empfänger System entwickelt. Verwenden den 12 Knöpfe Sender, um 3 Empfänger zu kontrollieren

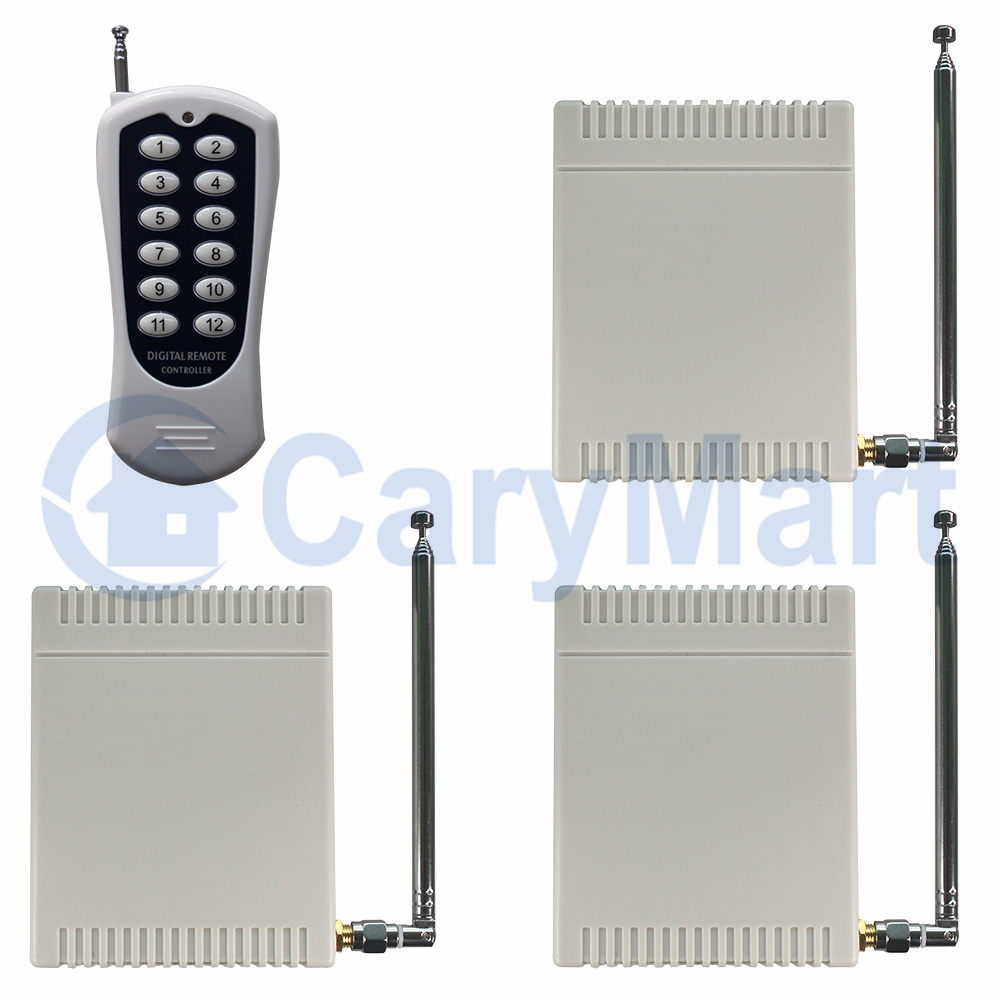

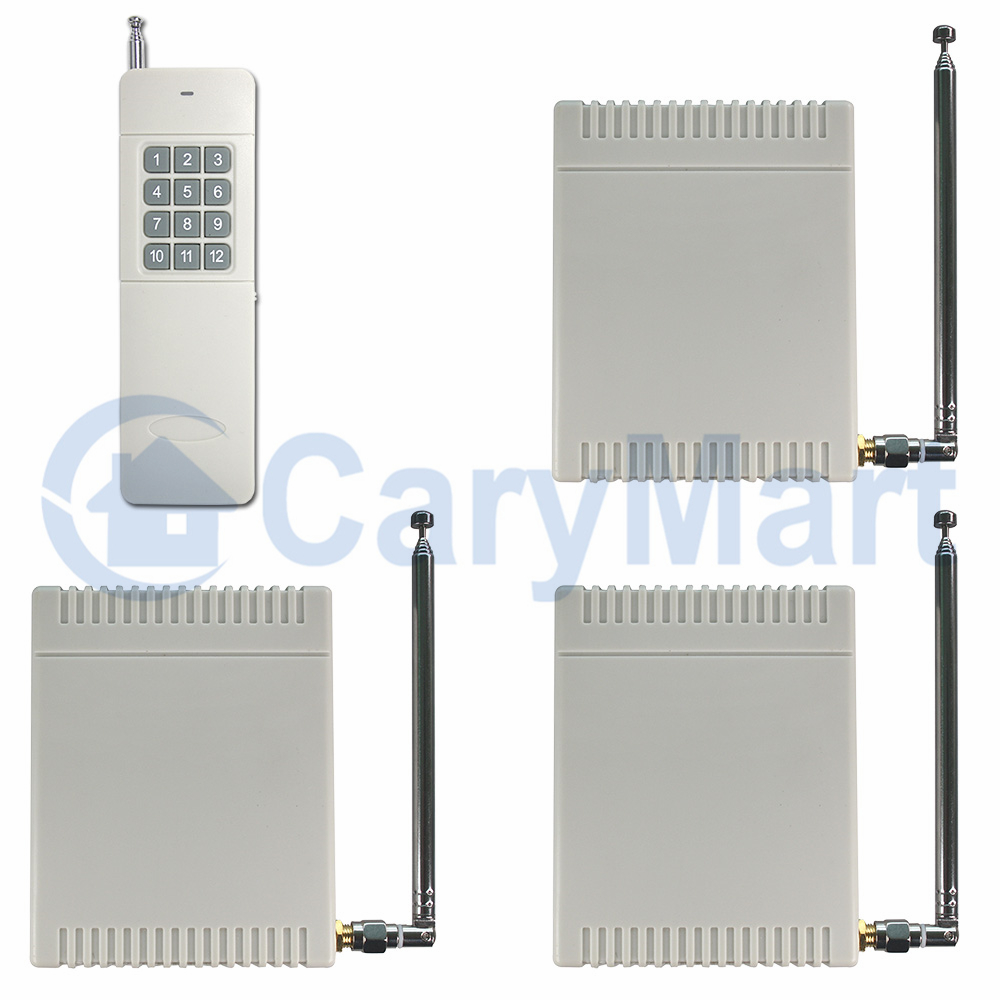

Lieferumfang:
3 x Empfänger: S4UB-DC09 / S4UB-DC12 / S4UB-DC24 (4 Kanal / Vier Kontrolle Modi)
1 x Sender: CV-12
1 x Betriebsanleitung

Kennzeichen:
1. Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft- und Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
2. Drahtlose Steuerung, einfach zu installieren.
3. Relais Output: Der Empfänger ist Relais Output, es kann benutzt werden um DC oder AC Geräte zu steuern. Die Terminals sind NO / NC (Normalerweise geöffnet / Normalerweise geschlossen), wird von Schalter gesteuert. Es bedeutet, dass Sie an die Geräte die separaten Stromversorgung verbinden müssen.
4. Sie könnten den Empfänger mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
5. Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
6. Geschutzt vor Gegenstrom und übermäßigem Strom.
7. Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
8. Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
9. Sie können zwei oder mehrere Geräte am selben Ort verwenden.

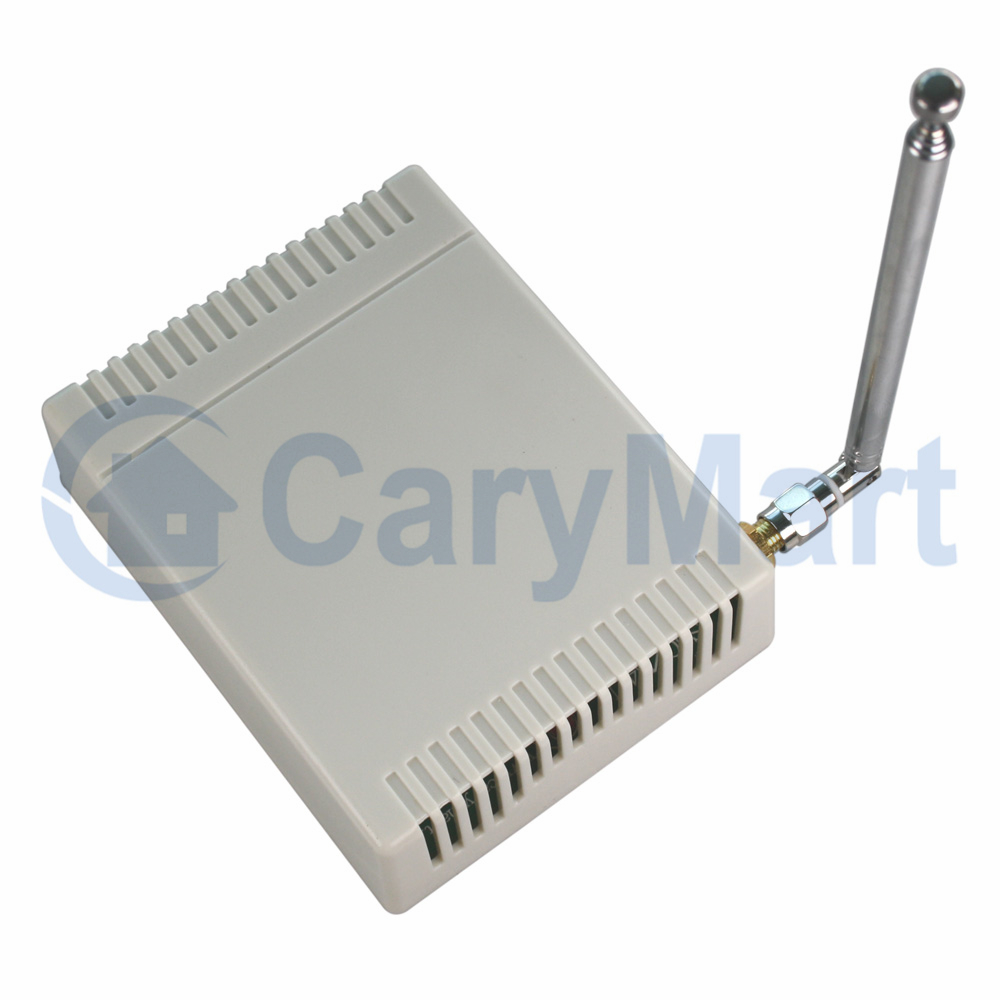

Empfänger:
Modell Nr.: S4UB-DC09 / S4UB-DC12 / S4UB-DC24
Stromversorgung (Betriebsspannung): DC12V±1V (S4UB-DC12), DC9V±1V (S4UB-DC09), DC24V±1V (S4UB-DC24)
Output: Relais Output (Normalerweise geöffnet und Normalerweise geschlossen)
Betriebsspannung Reichweite des Relais: AC110~240V oder DC0~28V
Betriebsfrequenz: 433MHz
Kanal: 4 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte, Momentan + Toggle
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 10A / Jeden Kanal
Maße der PCB: 94mm x 76mm x 21mm
Maße des Koffers: 100mm x 80mm x 28mm
Arbeite mit Festcode Sender

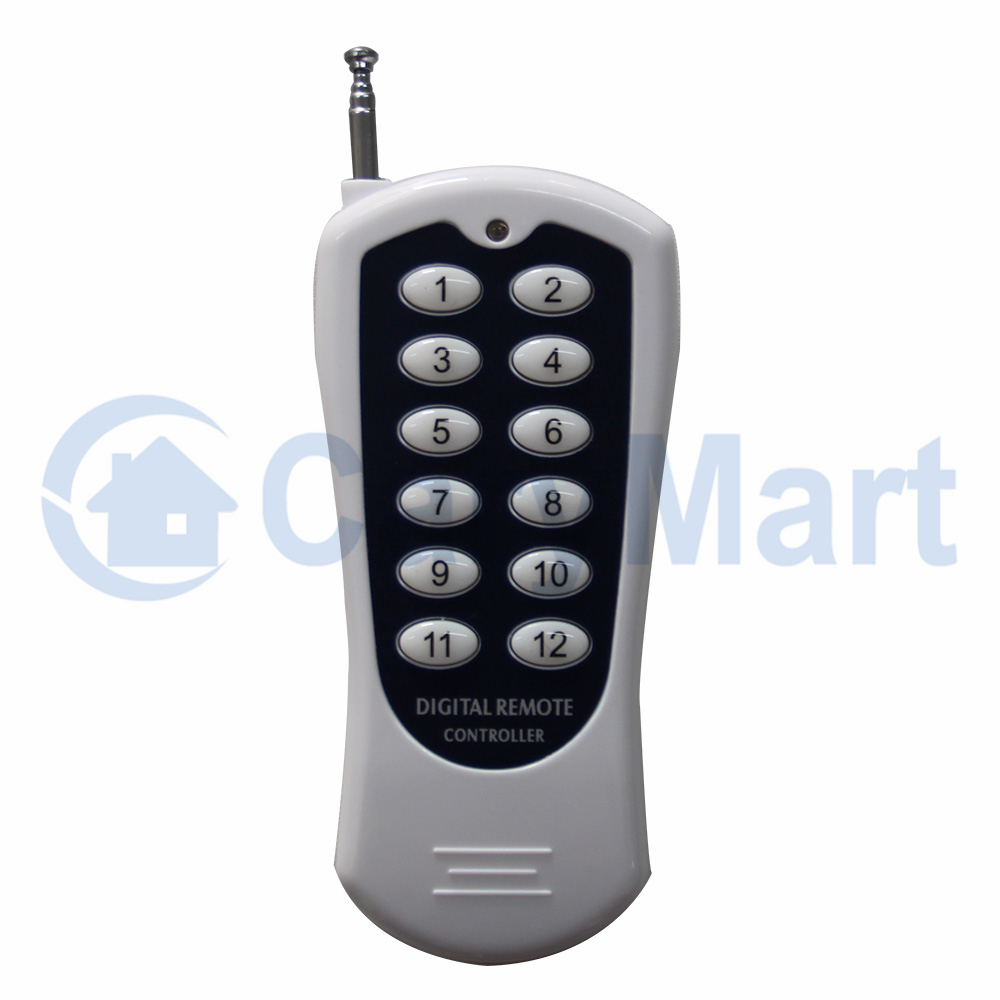

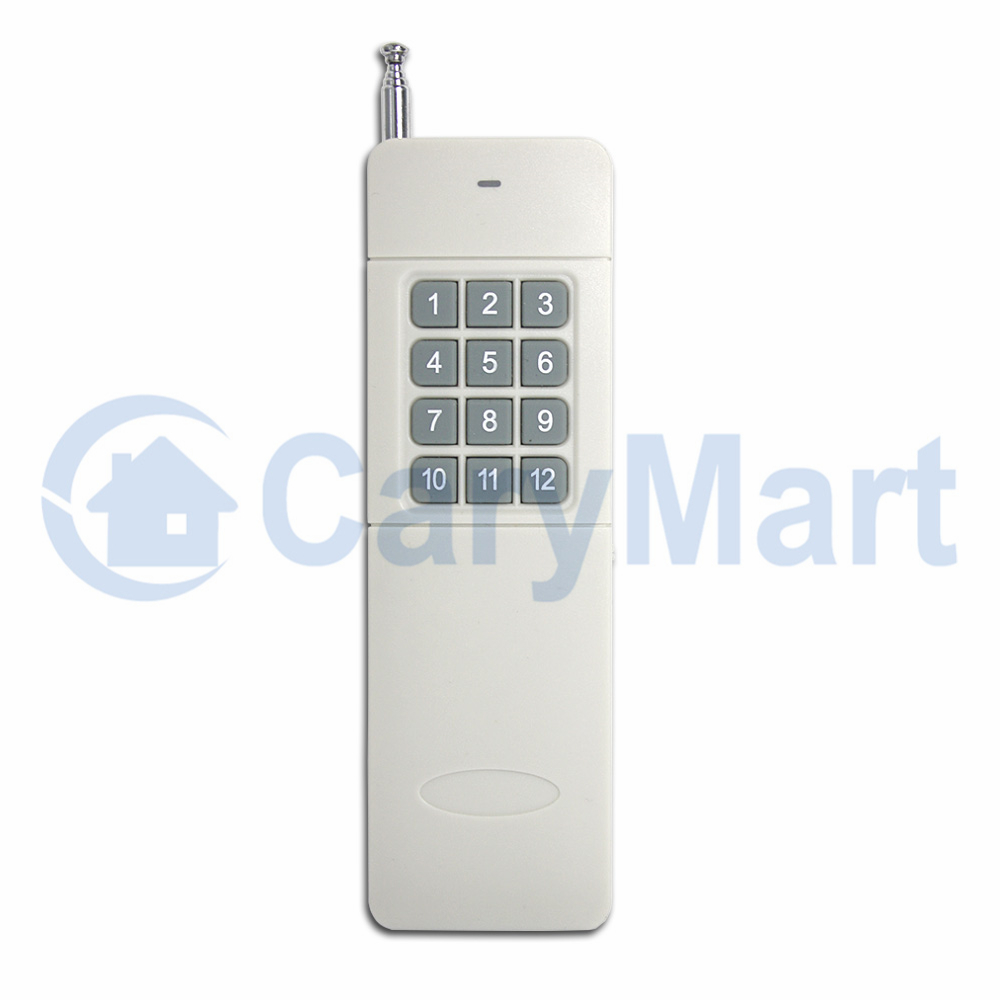

Sender:
Modell Nr.: CV-12
Kanal: 12 CH
Reichweite von Fernkontrolle: 500m / 1500ft (theoretisch)
Kodierung: Festcode durch Löten
Leistungseinheit: 110mm x 50mm x 18mm
Stromversorgung: 1 x 23A -12V Batterie (beinhaltet, kann 12 Monate benutzt werden)

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model CV-12 (500M), oder CB-12 (1000M) usw.

Reichweite:
Mit dem Sender wie CV-12 kann die Reichweite max. 500M im Freifeld sein. Die Entfernung ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

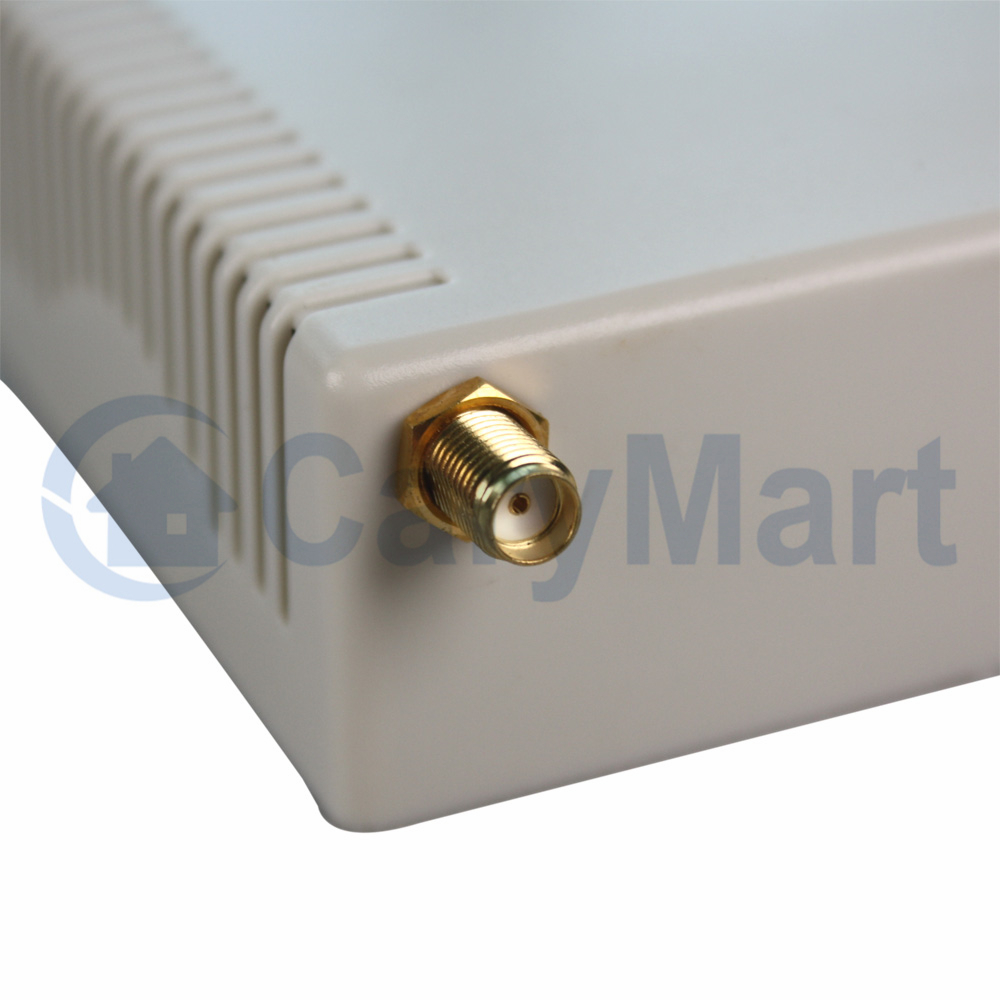

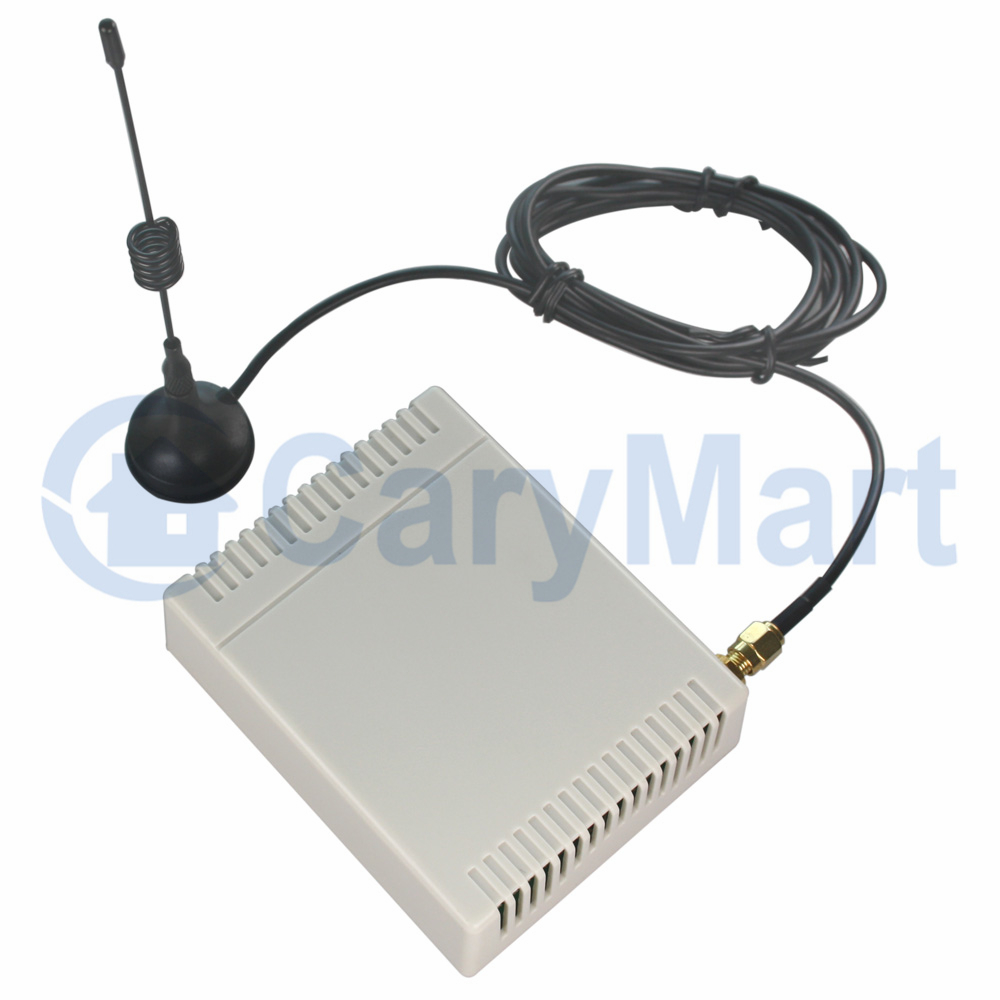

Mit Antenne oder CB-Serie Sender kann es die Reichweite erhöhen.

Verwendung:
Der Empfänger kann verwendet werden, um die DC 0~28V oder AC 110~240V Geräte zu kontrollieren.

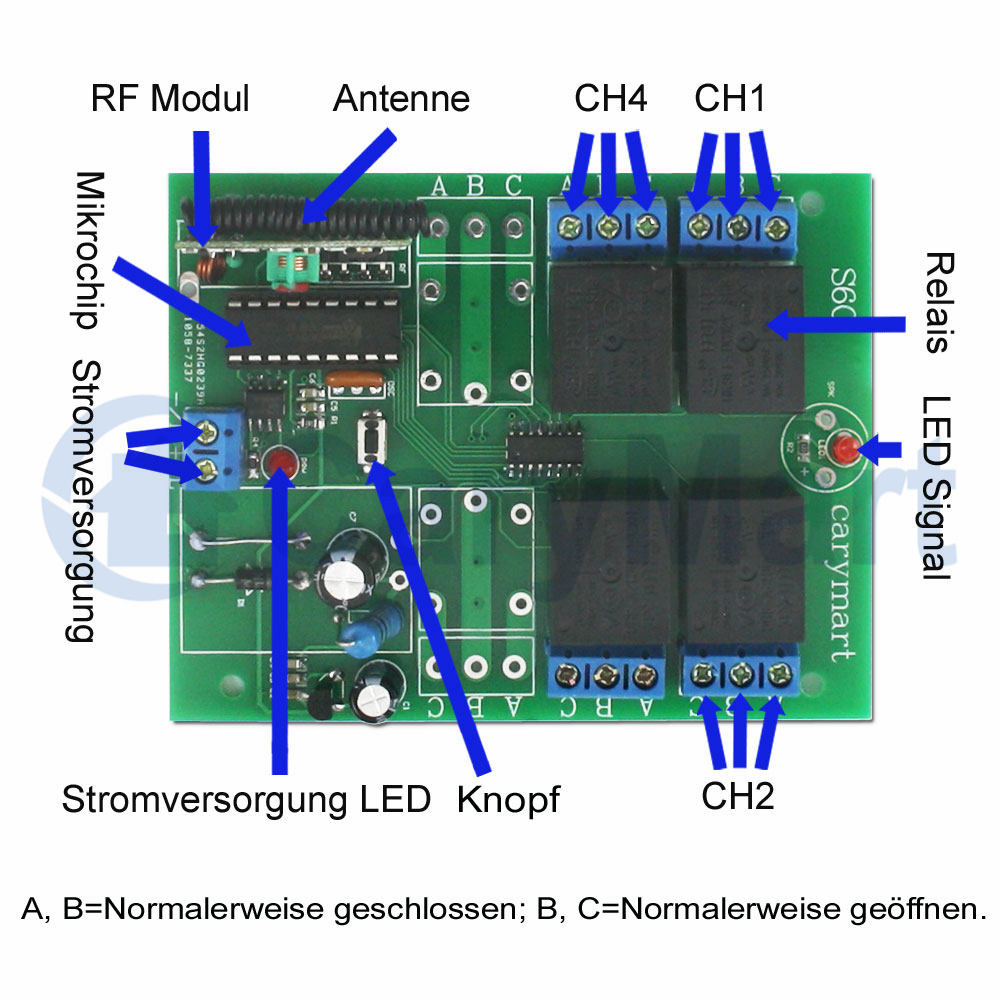

Achtung: der Empfänger ist Relais Output, gibt keinen DC/AC Strom aus. Anfangszustand von Relais Output Terminals: Die Terminals B und C sind normalerweise geöffnet; die Terminals A und B sind normalerweise geschlossen.

Verdrahtung:

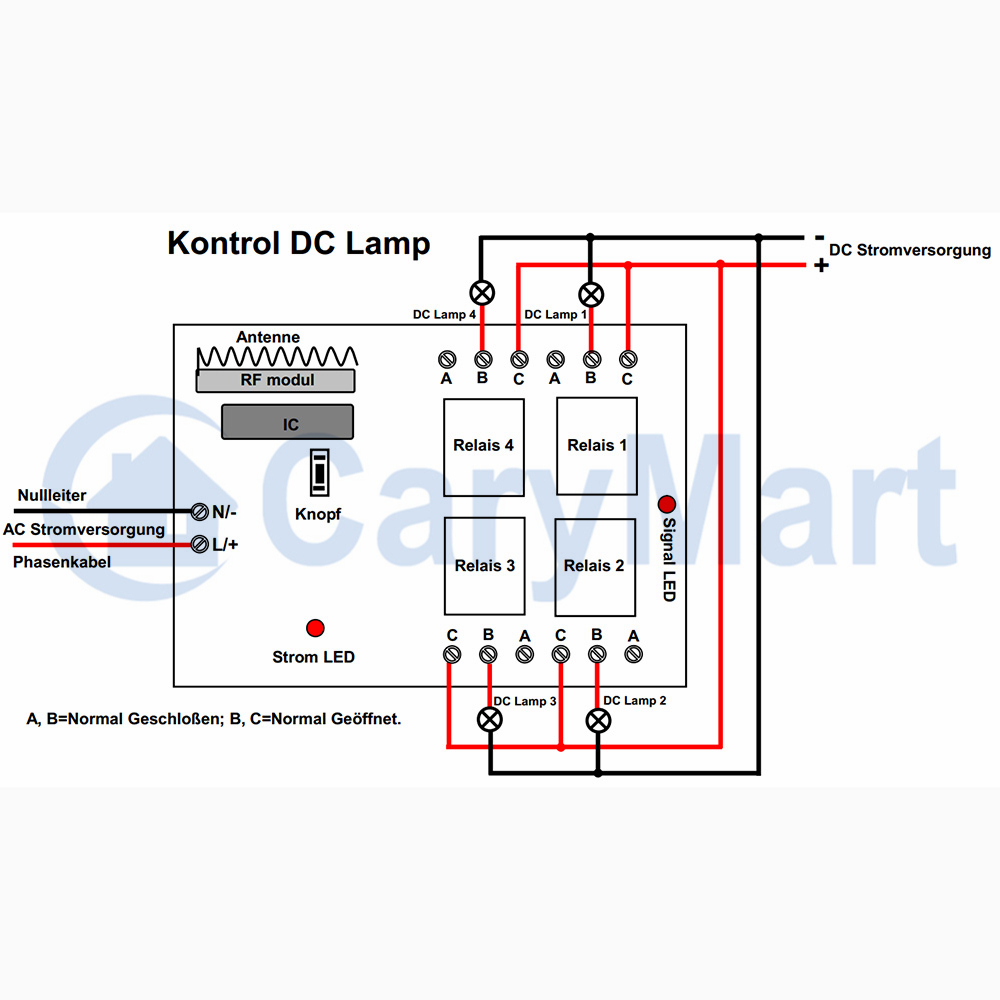

Wenn Sie DC 12V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal “L / +” von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal “N / -” von INPUT an.
2) Schließen den Terminal C an den positive Pol der DC Stormversorgung an, und schließen das Terminal B an den positive Pol von dem DC Licht an, und schließen den negativen Pol des DC Lichts an den negativen Pol der DC Stromversorgung.

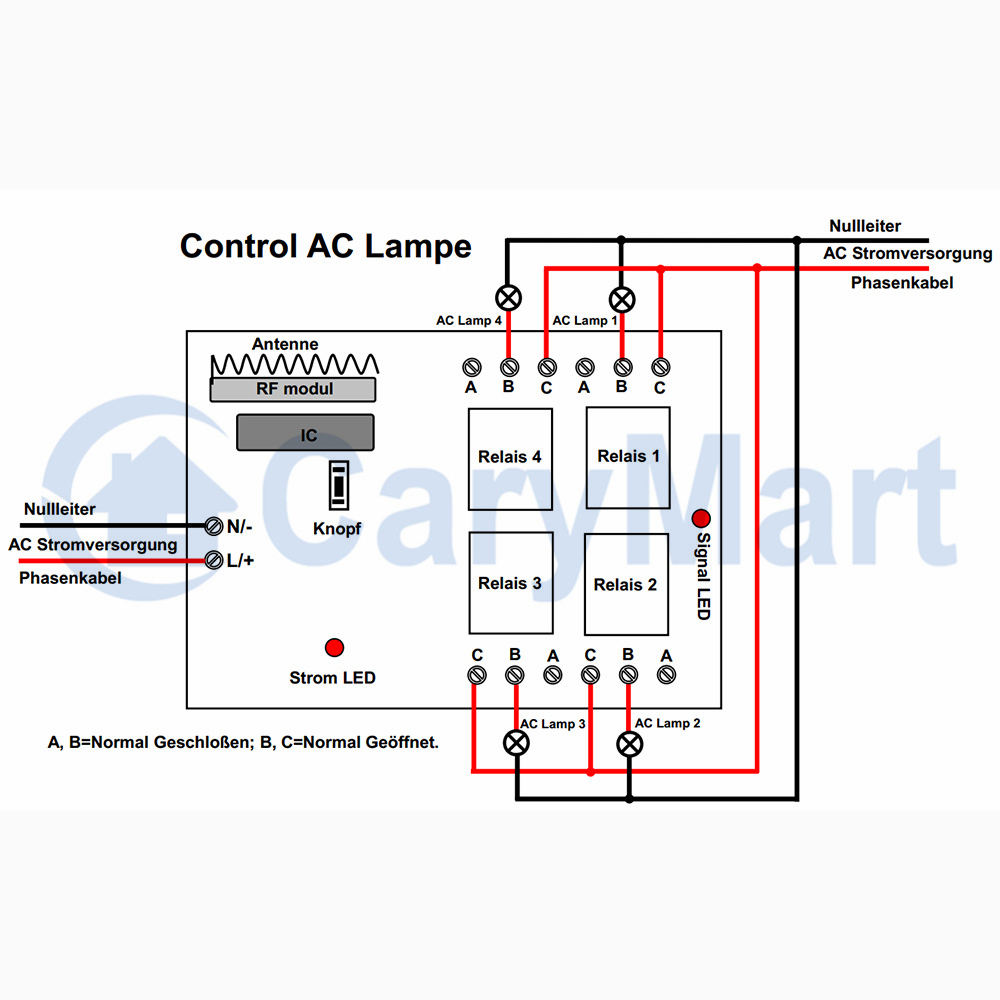

Wenn Sie AC 220V Licht steuern, machen Sie wie folgende.
1) Schließen den positiven Pol der DC Stromversorgung an den Terminal “L / +” von INPUT an, und schließen den negativen Pol der DC Stromversorgung an den Terminal “N / -” von INPUT an.
2) Schließen das Terminal C an den Energiebündel der AC Stormversorgung, schließen den den Terminal B an eine Seite des AC Lichts, und schließen eine andere Seite des AC Lichts an den Mittelleiter der AC Stromversorgung.

Einstellung verschiedene Kontrolle Modus:
(Wir haben den Empfänger als Toggle-Steuermodus vor der Lieferung eingestellt, Wenn Sie andere Kontrollemodus verwenden, machen Sie folgende Operation):
1) Toggle Kontrolle Modus Lernen (mit dem Sender CV-12): Wenn der Empfänger im Lernen Zustand ist, drücken den Knopf 1 des Fernkontrollers,um den Empfänger 1 zu lernen, drücken den Knopf 5, um den Empfänger 2 zu lernen, drücken den Knopf 9, um den Empfänger 3 zu lernen.
Toggle Kontrolle Modus (Fernknöpfe 1, 2, 3 und 4 sind für den Empfänger 1; Fernknöpfe 5, 6, 7 und 8 sind für den Empfänger 2; Fernknöpfe 9, 10, 11 und 12 sind für den Empfänger 3): Drücken -> An; Drücken nochmal -> Aus.
Drücken den Knopf 1: Schalten das Relais 1 des Empfängers 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Drücken den Knopf 1 nochmal: Schalten das Relais 1 des Empfängers 1 aus (trennen B und C, verbinden A und B), das Licht 1 wird ausgeschaltet.
…
Drücken den Knopf 4: Schalten das Relais 4 des Empfängers 1 an (verbinden B und C, trennen A und B), das Licht 4 wird angeschaltet.
Drücken den Knopf 4 nochmal: Schalten das Relais 4 des Empfängers 1 aus (trennen B und C, verbinden A und B), das Licht 4 wird ausgeschaltet.

Drücken den Knopf 5: Schalten das Relais 1 des Empfängers 2 an (verbinden B und C, trennen A und B), das Licht 5 wird angeschaltet.
Drücken den Knopf 5 nochmal: Schalten das Relais 1 des Empfängers 2 aus (trennen B und C, verbinden A und B), das Licht 5 wird ausgeschaltet.
…
Drücken den Knopf 8: Schalten das Relais 4 des Empfängers 2 an (verbinden B und C, trennen A und B), das Licht 8 wird angeschaltet.
Drücken den Knopf 8 nochmal: Schalten das Relais 4 des Empfängers 2 aus (trennen B und C, verbinden A und B), das Licht 8 wird ausgeschaltet.

Drücken den Knopf 9: Schalten das Relais 1 des Empfängers 3 an (verbinden B und C, trennen A und B), das Licht 9 wird angeschaltet.
Drücken den Knopf 9 nochmal: Schalten das Relais 1 des Empfängers 3 aus (trennen B und C, verbinden A und B), das Licht 9 wird ausgeschaltet.
…
Drücken den Knopf 12: Schalten das Relais 4 des Empfängers 3 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Drücken den Knopf 12 nochmal: Schalten das Relais 4 des Empfängers 3 aus (trennen B und C, verbinden A und B), das Licht 12 wird ausgeschaltet.

2) Momentan Kontrolle Modus lernen (mit dem Sender CV-12): Wenn der Empfänger im Lernen Zustand ist: drücken den Knopf 2 des Fernkontrollers, um den Empfänger 1 zu lernen, drücken den Knopf 6, um den Empfänger 2 zu lernen, drücken den Knopf 10, um dem Empfänger 3 zu lernen.
Momentan Kontrolle Modus (Fernknöpfe 1, 2, 3 und 4 sind für den Empfänger 1; Fernknöpfe 5, 6, 7 und 8 sind für den Empfänger 2; Fernknöpfe 9, 10, 11 und 12 sind für den Empfänger 3): Drücken und halten -> An; Lassen frei -> Aus.
Drücken und halten den Knopf 1: Schalten das Relais 1 des Empfängers 1 (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Lassen den Knopf 1 frei: Schalten das Relais 1 des Empfängers 1 (trennen B und C，verbinden A und B), das Licht 1 wird ausgeschaltet.
…
Drücken und halten den Knopf 4: Schalten das Relais 4 des Empfängers 1 (verbinden B und C, trennen A und B), das Licht 4 wird angeschaltet.
Lassen den Knopf 4 frei: Schalten das Relais 4 des Empfängers 1 (trennen B und C，verbinden A und B), das Licht 4 wird ausgeschaltet.

Drücken und halten den Knopf 5: Schalten das Relais 1 des Empfängers 2 (verbinden B und C, trennen A und B), das Licht 5 wird angeschaltet.
Lassen den Knopf 5 frei: Schalten das Relais 1 des Empfängers 2 (trennen B und C，verbinden A und B), das Licht 5 wird ausgeschaltet.
…
Drücken und halten den Knopf 8: Schalten das Relais 4 des Empfängers 2 (verbinden B und C, trennen A und B), das Licht 8 wird angeschaltet.
Lassen den Knopf 8 frei: Schalten das Relais 4 des Empfängers 2 (trennen B und C，verbinden A und B), das Licht 8 wird ausgeschaltet.

Drücken und halten den Knopf 9: Schalten das Relais 1 des Empfängers 3 (verbinden B und C, trennen A und B), das Licht 9 wird angeschaltet.
Lassen den Knopf 9 frei: Schalten das Relais 1 des Empfängers 3 (trennen B und C，verbinden A und B), das Licht 9 wird ausgeschaltet.
…
Drücken und halten den Knopf 12: Schalten das Relais 4 des Empfängers 3 (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Lassen den Knopf 12 frei: Schalten das Relais 4 des Empfängers 3 (trennen B und C，verbinden A und B), das Licht 12 wird ausgeschaltet.

3) Verklinkte Kontrolle Modus lernen (mit dem Sender CV-12): Wenn der Empfänger im Lernen Zustand ist, drücken den Knopf 3 des Fernkontrollers, um den Empfänger 1 zu lernen, drücken den Knopf 7, um den Empfänger 2 zu lernen, drücken den Knopf 11, um den Empfänger 3 zu lernen.
Verklinkte Kontrolle Modus (Fernknöpfe 1, 2, 3 und 4 sind für den Empfänger 1; Fernknöpfe 5, 6, 7 und 8 sind für den Empfänger 2; Fernknöpfe 9, 10, 11 und 12 sind für den Empfänger 3): Drücken -> An, andere Relais Aus; Drücken anderen Knopf -> Aus.
Drücken den Knopf 1: Schalten das Relais 1 des Empfängers 1 an (verbinden B und C, trennen A und B), das Licht 1 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 2, 3 und 4 werden ausgeschaltet.
…
Drücken den Knopf 4: Schalten das Relais 4 des Empfängers 1 an (verbinden B und C, trennen A und B), das Licht 4 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 1, 2 und 3 werden ausgeschaltet.

Drücken den Knopf 5: Schalten das Relais 1 des Empfängers 2 an (verbinden B und C, trennen A und B), das Licht 5 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 6, 7 und 8 werden ausgeschaltet.
…
Drücken den Knopf 8: Schalten das Relais 4 des Empfängers 2 an (verbinden B und C, trennen A und B), das Licht 8 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 5, 6 und 7 werden ausgeschaltet.

Drücken den Knopf 9: Schalten das Relais 1 des Empfängers 3 an (verbinden B und C, trennen A und B), das Licht 9 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 10, 11 und 12 werden ausgeschaltet.
…
Drücken den Knopf 12: Schalten das Relais 4 des Empfängers 3 an (verbinden B und C, trennen A und B), das Licht 12 wird angeschaltet.
Schalten anderes Relais aus (trennen B und C, verbinden A und B), die Lichts 10, 11 und 12 werden ausgeschaltet.

4) Momentan (Kanal 1~2 des Empfängers 1, 2 und 3) + Toggle (Kanal 3, 4 Kanal des Empfängers 1, 2 und 3) Kontrolle Modus lernen (mit dem Sender CV-12): Wenn der Empfänger im Lernen Zustand ist, drücken den Knopf 4 des Fernkontrollers, um den Empfänger 1 zu lernen, drücken den Knopf 8, um den Empfänger 2 zu lernen, drücken den Knopf 12, um den Empfänger 3 zu lernen.
