12 Kanäle 9/12/24V Betriebsspannung Funk Empfänger Sender Fernbedienung Schalter

Das 12CH DC Funkschaltsystem beeinhältet einen 12-Taste Sender und einmal 12CH Empfänger. Es wird häufig für Hausautomation oder Industrie-Automation verwendet, und kann gleichzeitig 12 Elektrogeräte fernsteuern. Jede Taste am Sender steuert den entsprechenden Kanal. Das Funksignal läuft durch Wände, Böden und Türen. Drei Beriebsspannung 9V 12V 24V werden angeboten. Die Reichweite ist theoretisch 100M.

Beschreibung über die Kontrollmodi:
Es gibt drei verschiedene Betriebsarten, die zu insgesamt 12 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind

Schalter-Modus (toggle) Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um.
Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary) Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste
los, ist das Relais wieder aus
Verbunden (latched / Verklinkte) Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle
anderen Relais (einer Gruppe) aus.

Das Bedienungsvideo von dem 12CH Funkschaltsystem als Lichtschalter von 12 AC Lampe besuchen Sie bitte HIER; als Motorsteuergerät von 2 AC 220V Motoren besuchen Sie bitte HIER; und als Motorsteuergerät von 6 DC 12V Motoren besuchen Sie bitte HIER bei Youtube.

Handbuch(De): Empfänger Sender

Handbuch(En): Empfänger Sender

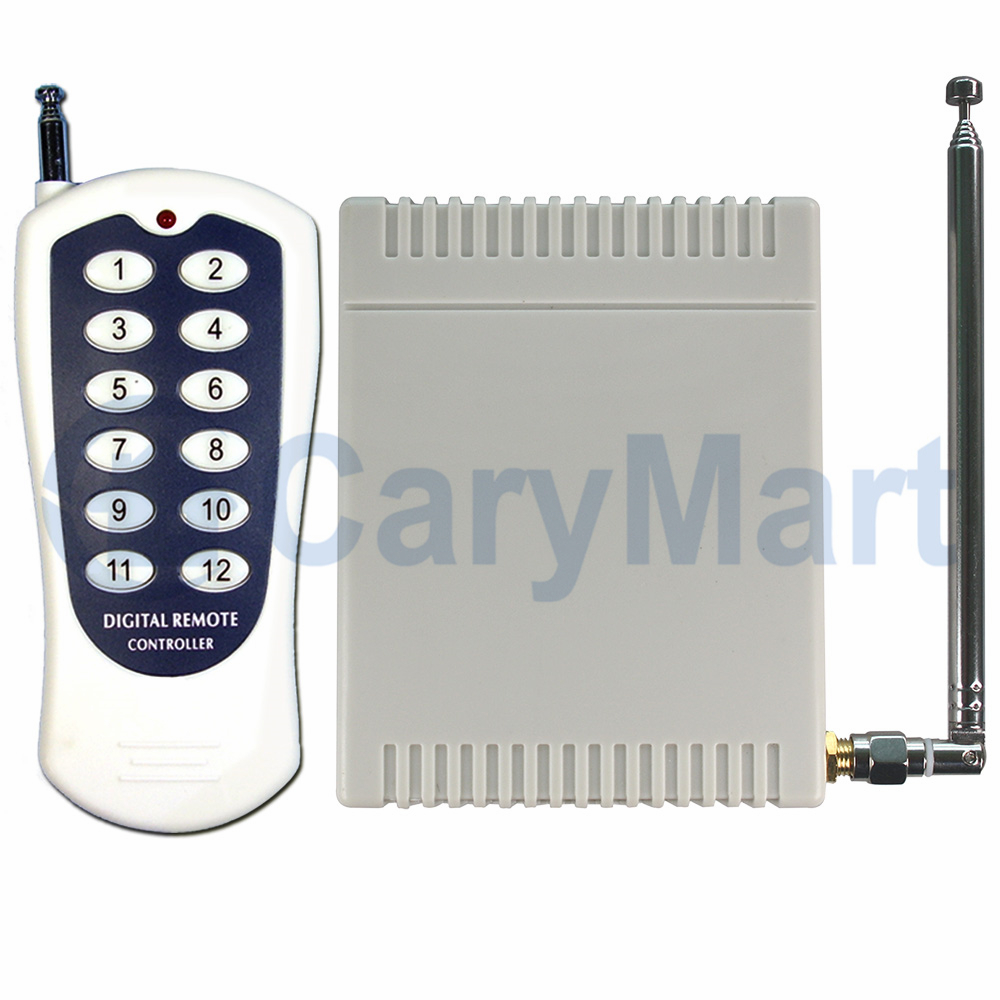

Lieferumfang:
1 x Empfänger: S12CA-DC09 / S12CA-DC12 / S12CA-DC24 (12 Kanäle)
1 x Sender: CV-12
1 x Bedienungsanleitung

Merkmal:
Einfach zu installierende drahtlose Steuerung. Keine Sichtverbindung nötig, funktioniert auch durch Wände. Hindernisse reduzieren die Reichweite.
Steuert Motore von Lüftern, Pumpen, elektronisch betriebenen Winden/Türen/Fenstern /Rollläden oder anderen Geräte mit Wechselspannung (AC) 110V-240V oder Gleichspannung (DC) 0V-28V.
Geschützt vor Gegenstrom und übermäßigem Strom.
Akustisches und optisches Signal.
Arbeitet mit einem 8-bit Mikroprozessor Typ EM78P447 in stromsparender Hochgeschwindigkeits-CMOS Technologie und einem ULN2003 als Treiber für die Relais
Relaisausgang: dieser Empfänger ist Relaisausgang. Es kann DC und AC Anlagen steuern. Die Klemmen sind NO / NC (normalerweise geöffnet / normalerweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, Sie sollen auch eine separate Stromversorgung an Relaisausgang anschließen.
Zuverlässige Kontrolle: Sender (Codierung) und Empfänger (Decodierung) benutzen einen 8-Bit Code.
Ein oder mehrere Sender können einen oder mehrere Empfänger gleichzeitig steuern.
Wenn Sie zwei oder mehr Empfänger am gleichen Ort benutzen, können diese in unterschiedlichen Steuerungsmodi betrieben werden

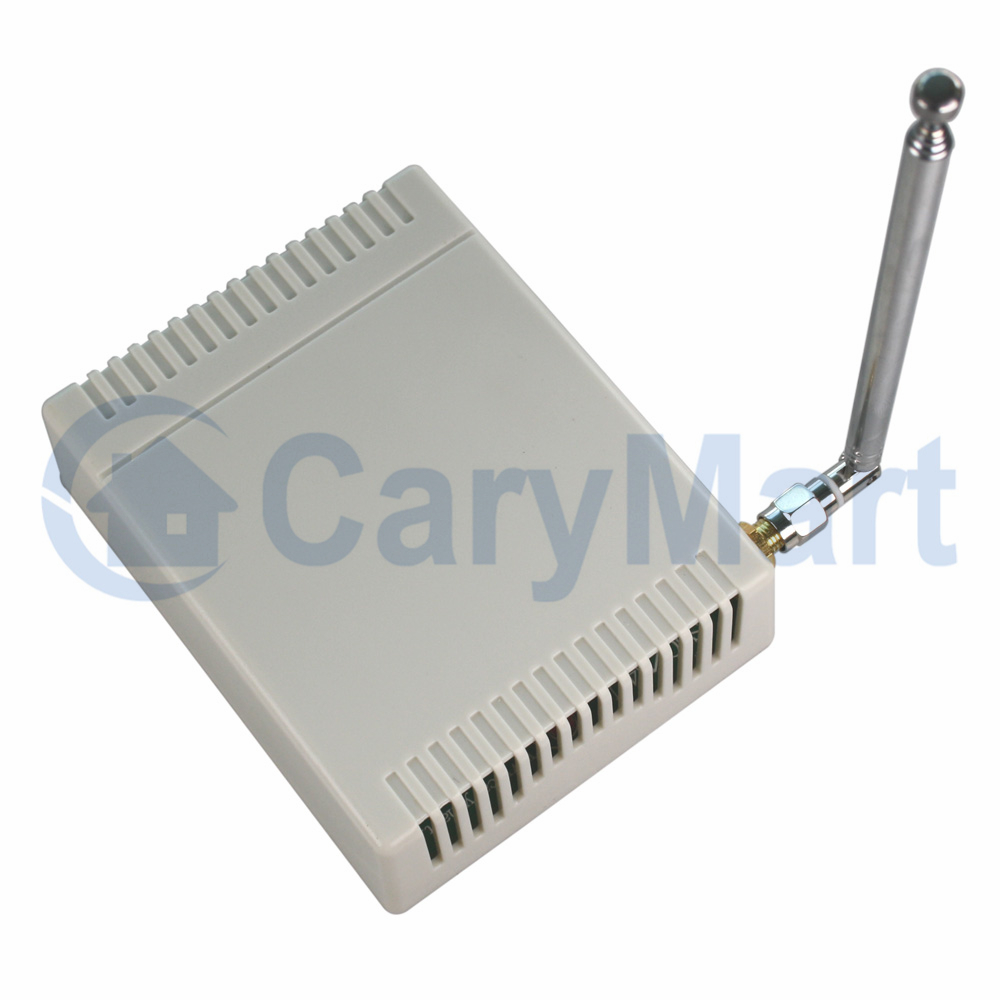

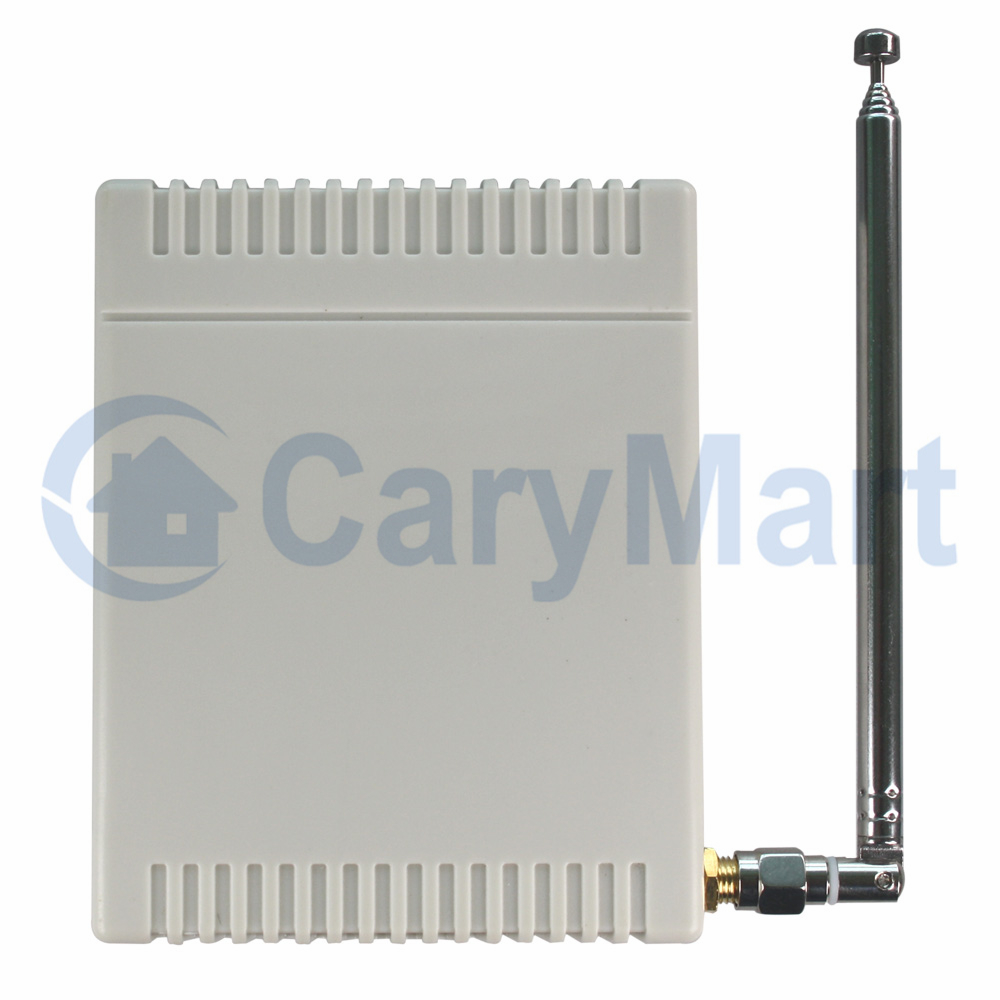

Empfänger:
Modell Nr.: S12CA-DC09 / S12CA-DC12 / S12CA-DC24
12 Kanäle
12 verschiedene Steuerungsmodi
Kodierungsart: Festcode
Betriebsspannung: DC12V±1V (S12CA-DC12), DC9 V±1V (S12CA-DC09), DC24V±1V (S12CA-DC24)
Arbeitsspannungsbereich der Relais: Wechselspannung (AC) 110V-240V oder Gleichspannung (DC) 0V-28V
Maße der Platine: 94mm x 73mm x 18mm
Maße des Gehäuses: 100mm x 80mm x 30mm
Dauerstrom: ≤6mA
Maximaler Betriebsstrom: 5A / jeder Kanal
Frequenz: 433MHz

Sender:

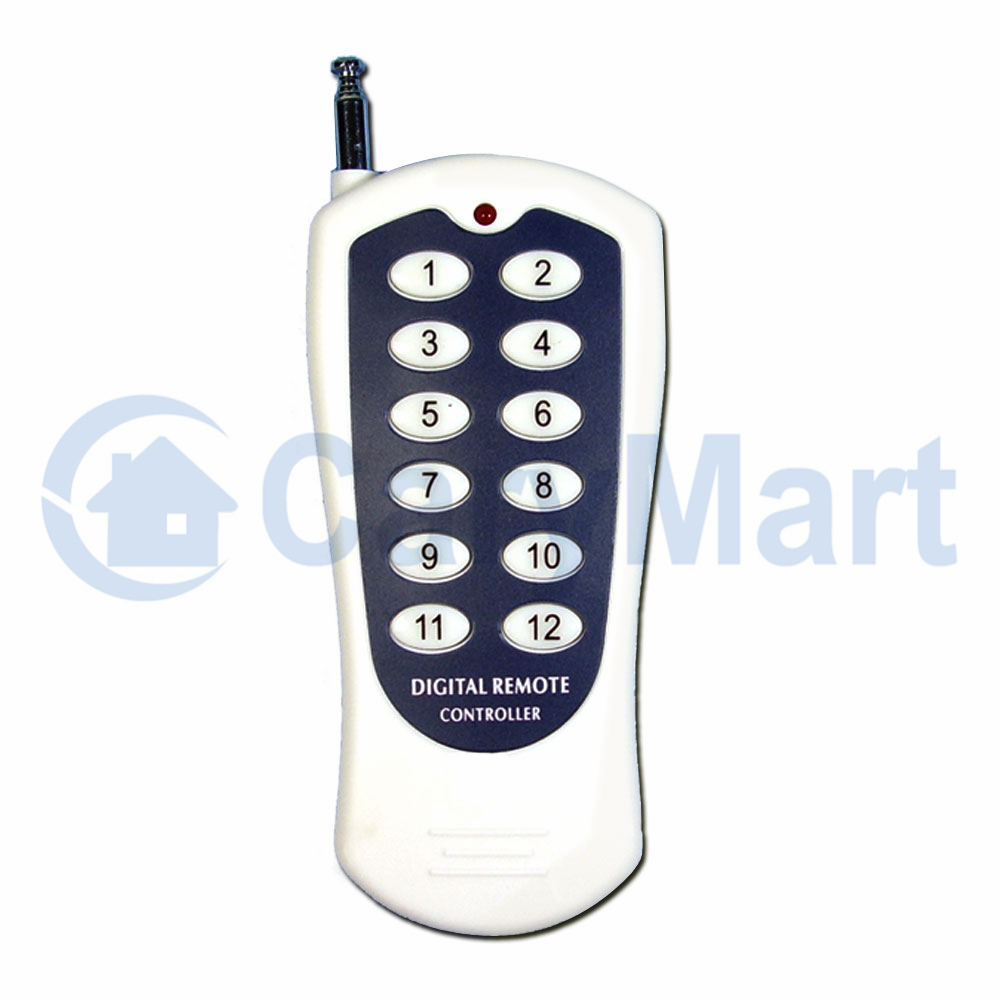

Modell Nr.: CV-12
Kanal: 12 CH
Reichweite der Fernbedienung: 500m / 1500ft (Theoretisch)
Codierung: Festcode durch Löten
Einheitsmaße: 110mm x 50mm x 18mm
Stromversorgung: 1 x 23A -12V Batterie (im Lieferumfang, Lebensdauer ca.12 Monate.)

Andere passende Sender:

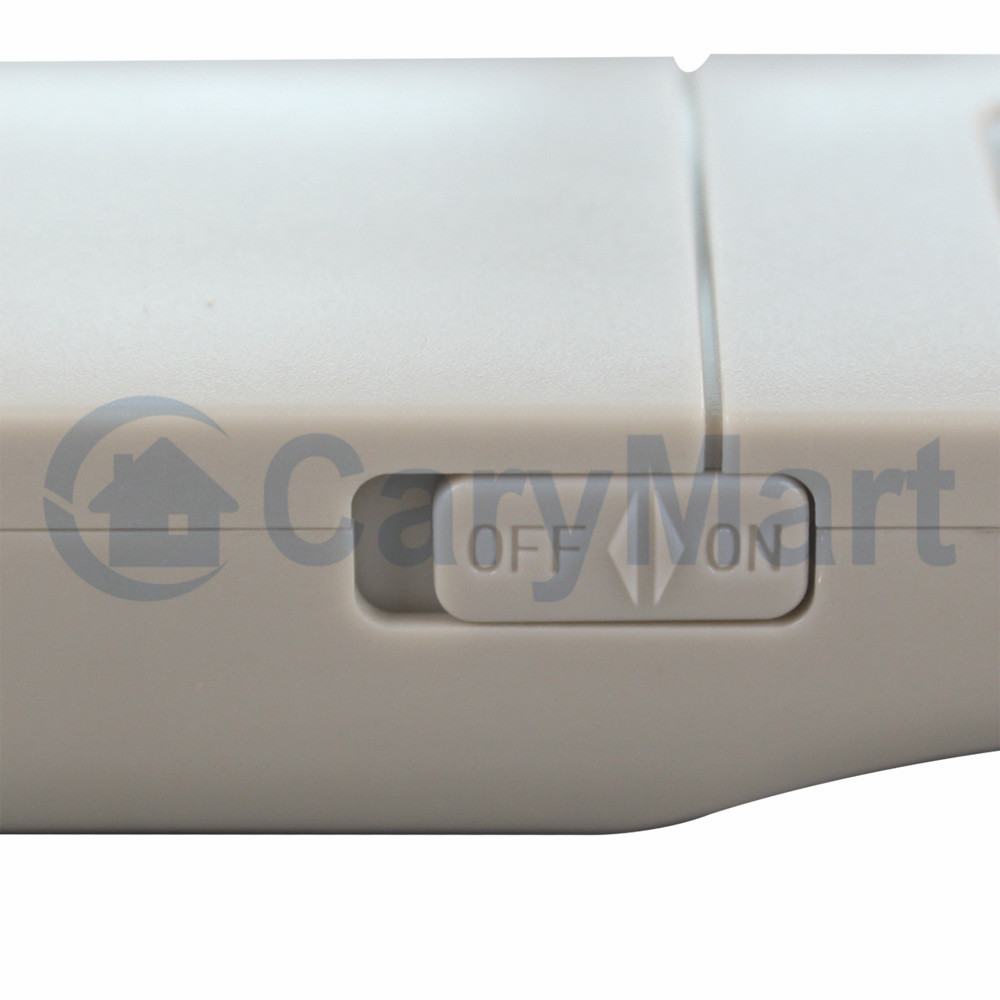

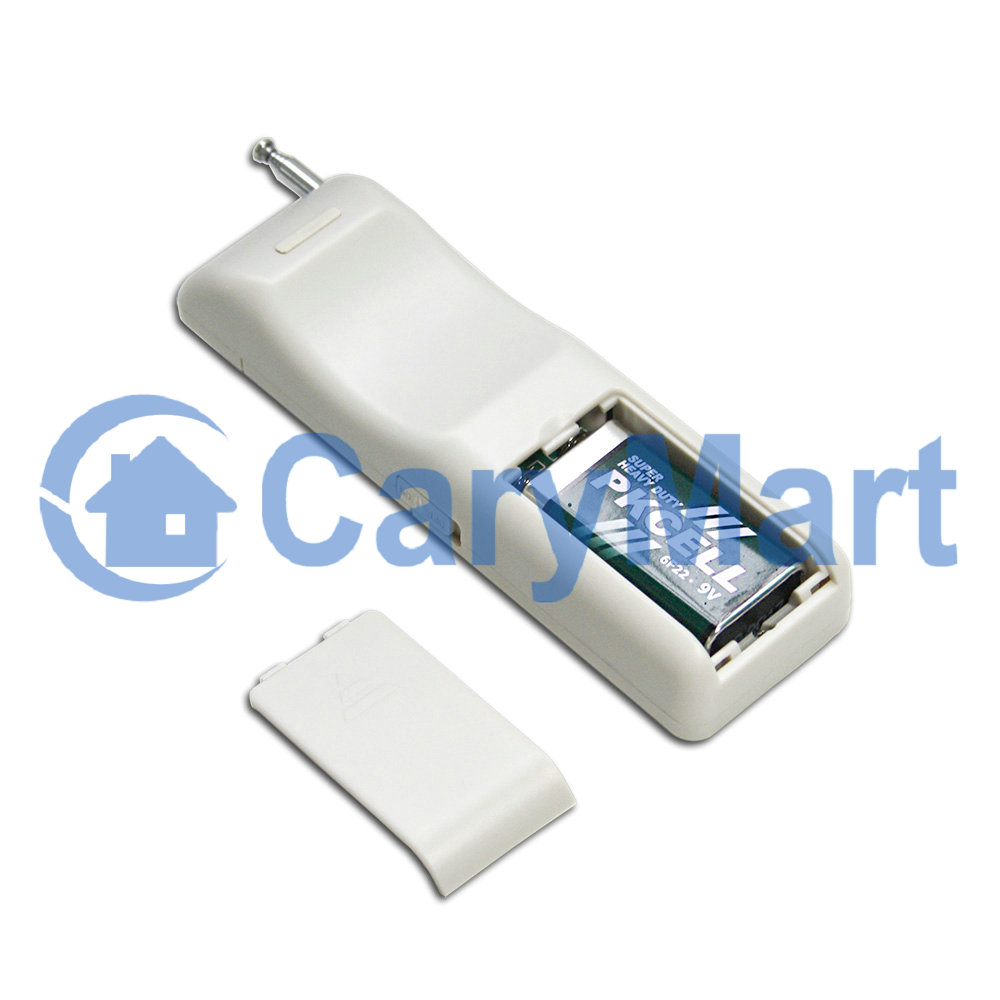

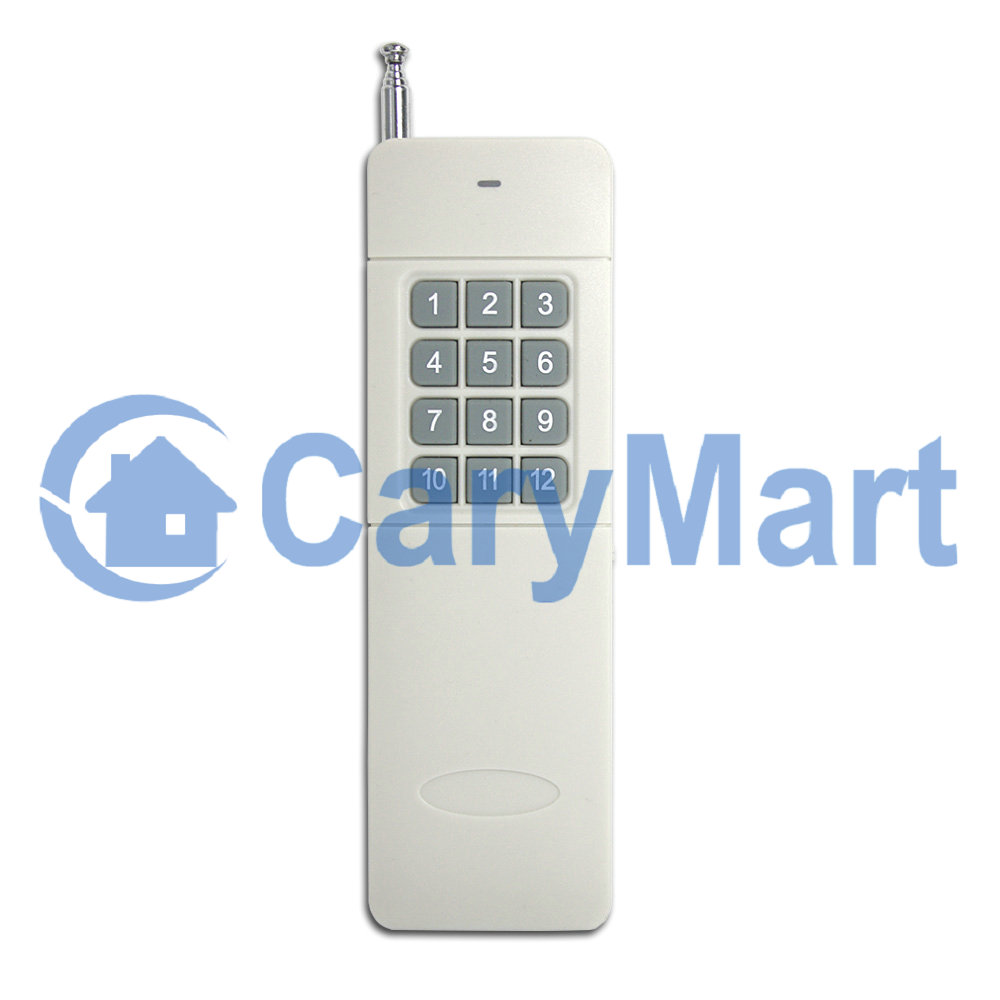

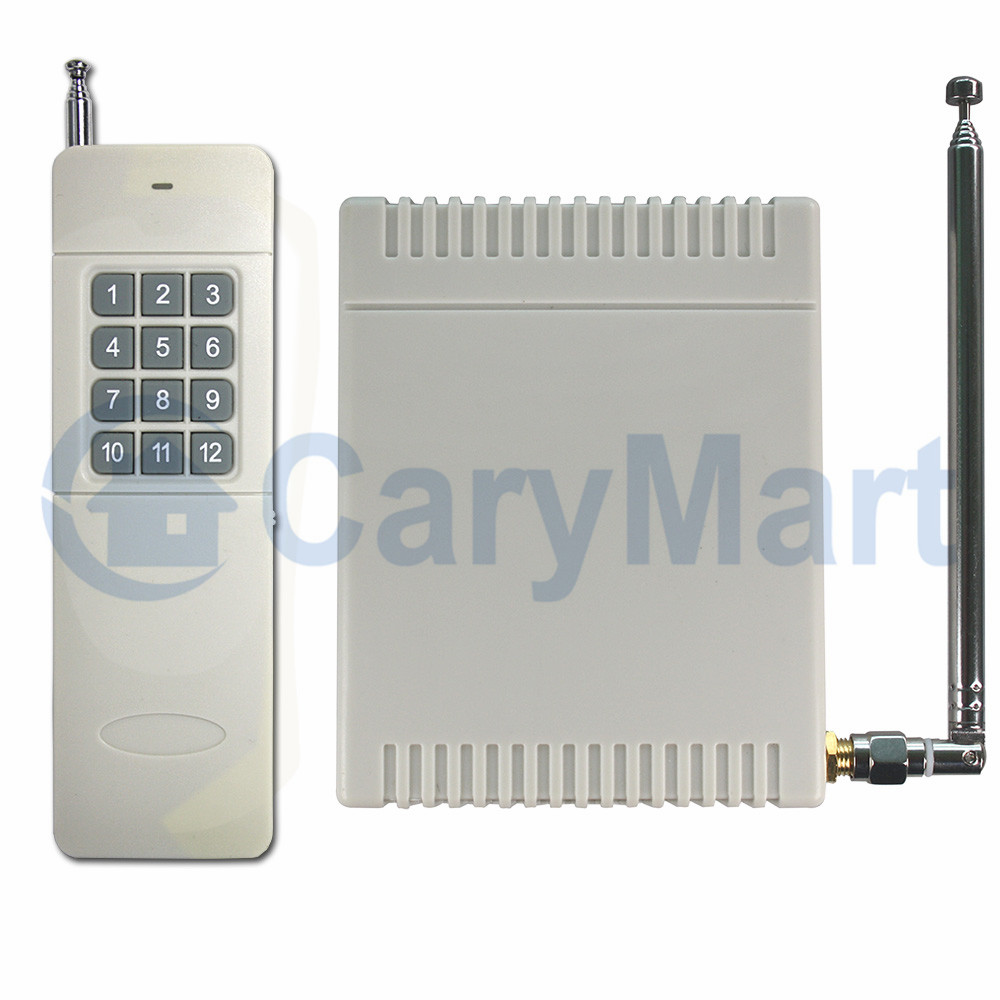

Der Empfänger kann mit verschiedene Sender koppeln, wie CV-12 (500M), or CB-12 (1000M) usw..

Reichweite:

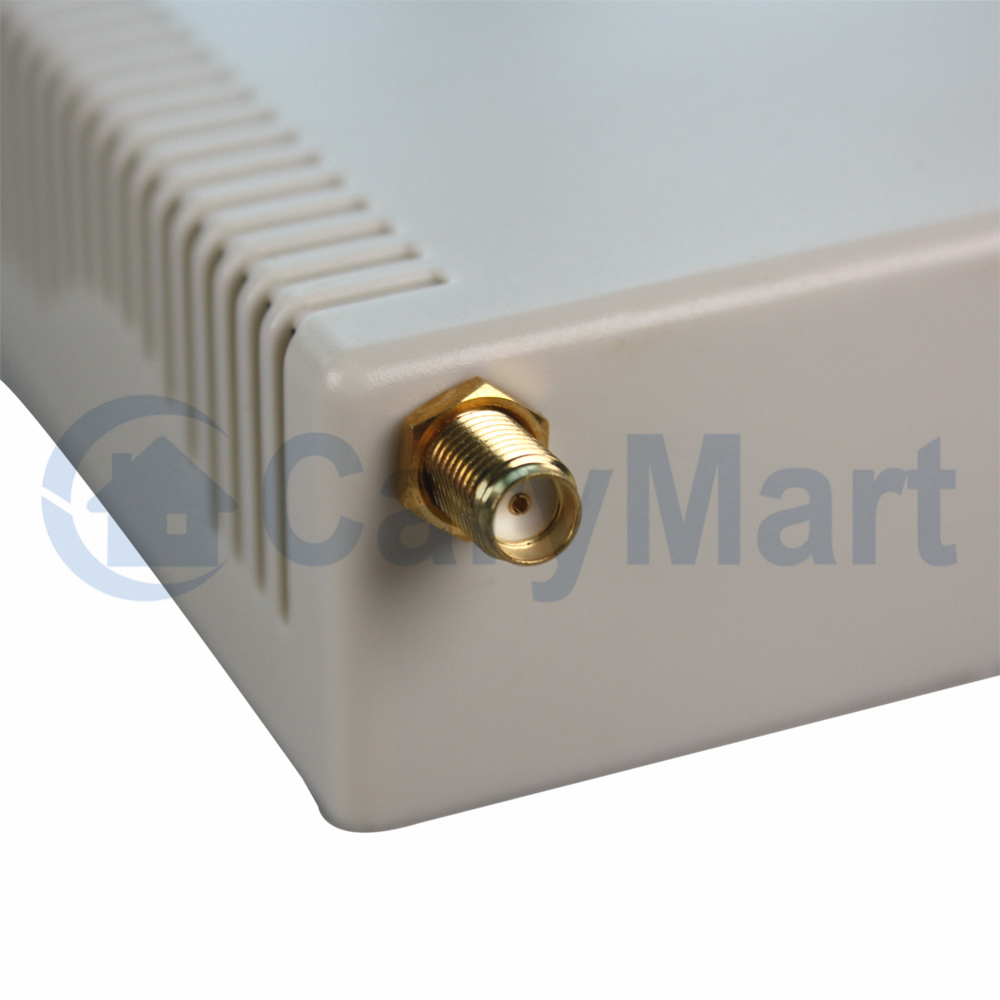

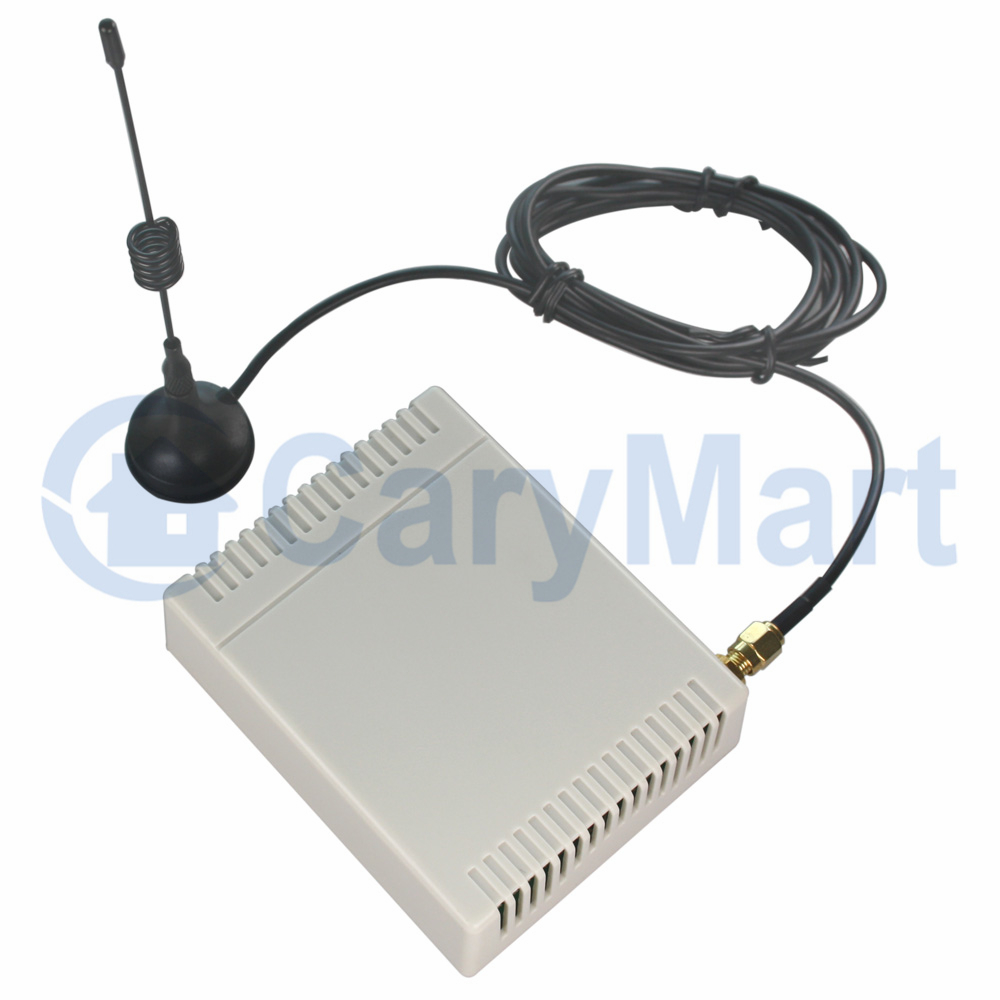

Die Entfernung (mit dem Sender wie CV-12) von 500M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M. Wenn Sie eine länge Reichweite haben, bitte wählen Sie starker Sender, wie CB-12 Sender (1000m/3000ft); Oder Sie können eine externe Antenne für Empfänger zur Erhöhen der Reichweite benutzen.

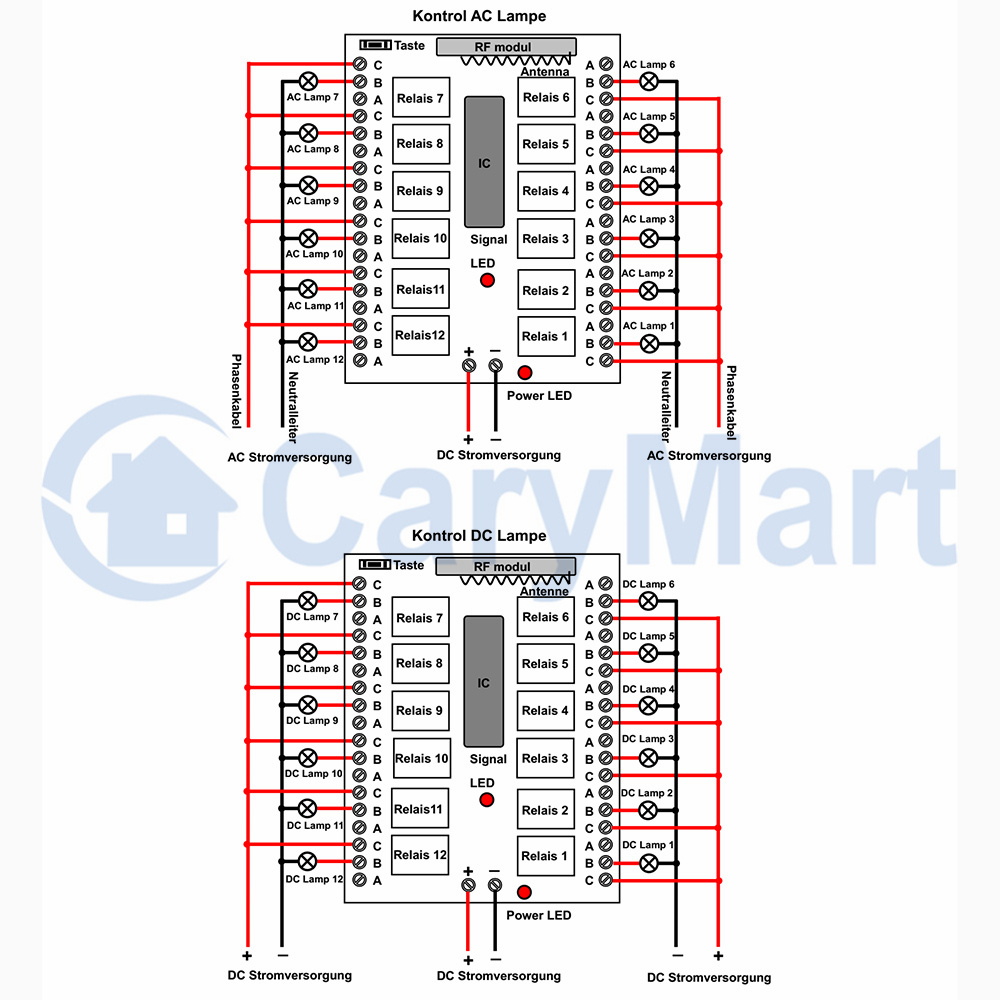

Anschluss an DC / AC Anlagen:
Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
1) Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang an, und schließen Minuspol der DC Stromversorgung an Klemme “N / -” von Eingang an.
2) Schließen Klemmen C an Pluspol der DC Stromversorgung, schließen Klemme B an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung an.

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Schließen den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang an, und schließen den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang an.
2) Schließen Klemme C an Energiebündel von AC Stromversorgung an, Schließen Klemme B an eine Seite von AC Licht, und schließen andere Seite von AC Licht an Nullleiter von AC Stromversorgung an.

Beschreibung über die Kontrollmodi:
Es gibt drei verschiedene Betriebsarten, die zu insgesamt 12 verschiedenen Steuerungsmodi zusammengestellt wurden. Die Betriebsarten sind

Schalter-Modus (toggle) Der Empfänger arbeitet als Schalter, jeder Druck einer Taste auf der Fernbedienung (FB) schaltet das Relais um.
Ist es an, wird es ausgeschaltet, ist es aus, wird es eingeschaltet
Taster-Modus (momentary) Der Empfänger arbeitet als Taster, das Relais zieht so lange an, wie die Taste gedrückt wird. Lässt man die Taste
los, ist das Relais wieder aus
Verbunden (latched / Verklinkte) Alle Kanäle sind miteinander verbunden. Jeder Druck auf eine Taste schaltet das zugehörige Relais ein und alle
anderen Relais (einer Gruppe) aus.

Der Empfänger ist vom Hersteller im Schalter-Modus (toggle) programmiert.

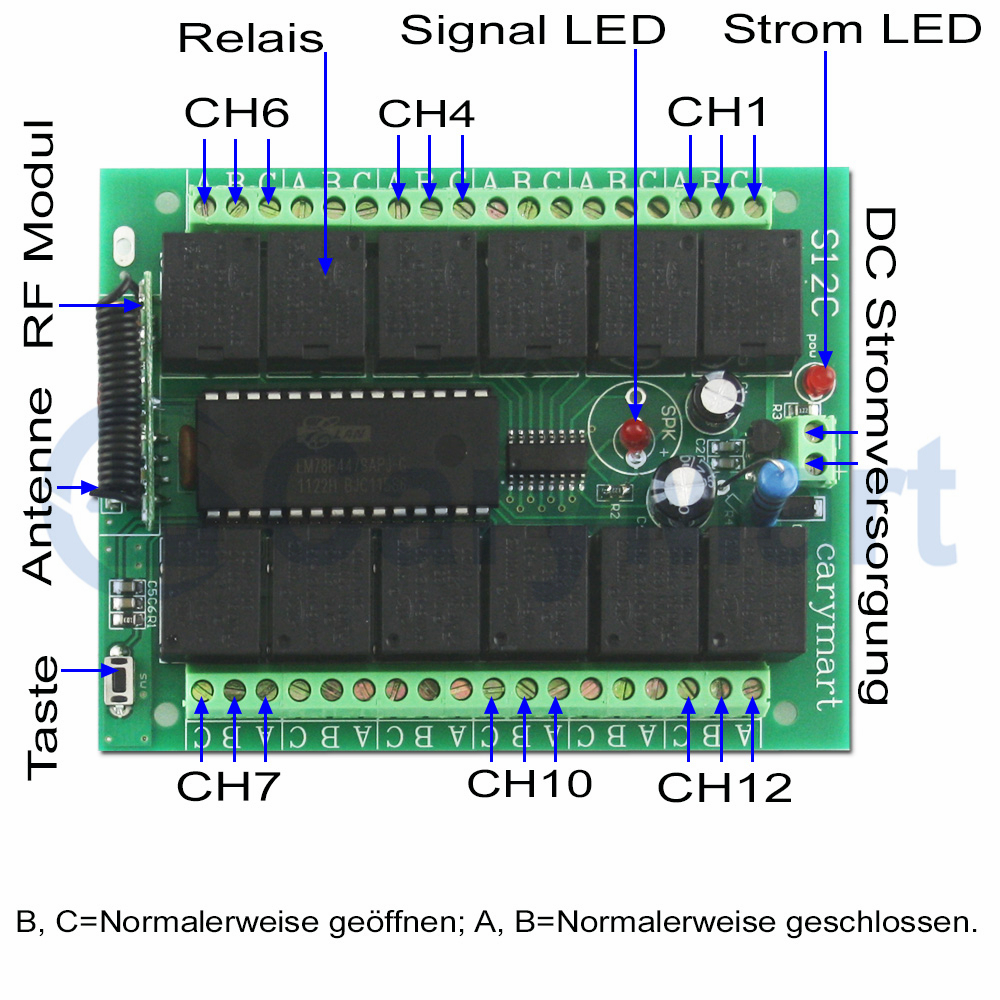

Jedes Relais kann als Öffner oder Schließer betrieben werden, die Kontakte A-B sind normal geschlossen, B-C normal geöffnet. Das ist vor allem wichtig im Taster-Modus: Sie können dadurch den Verbraucher entweder kurz einschalten, wenn Sie ihn an B-C anschließen, oder kurz ausschalten, wenn Sie ihn an A-B anschließen. In dieser Anleitung bedeutet "ein" dass der Kontakt A-B offen und der Kontakt B-C geschlossen ist, "aus" bedeutet, dass der Kontakt A-B geschlossen und Kontakt B-C offen ist.

Einstellung der Steuerungsmodi:
Bevor Sie einen Steuerungsmodus einstellen können, muss der aktuelle Modus gelöscht werden. Hierzu drücken Sie den Programmierschalter halten ihn gedrückt, bis die Kontroll-LED Programmierung langsam zu blinken beginnt. Der Empfänger ist nun gelöscht. Drücken Sie den Programmierschalter erneut, um die Kontroll-LED auszuschalten und den Programmiermodus zu verlassen.

Durch erneutes Drücken des Programmierschalters wird der Empfänger in den Programmiermodus versetzt, die Kontroll-LED Programmierung leuchtet dauerhaft. Durch Drücken der Taste 1 bis 12 wird der zugeordnete Modus eingestellt. Taste 1 stellt Modus 1) ein, Taste 2 stellt Modus 2) ein usw.
Der Empfänger bestätigt die Programmierung mit 15-maligem Blinken der LED, dann geht die LED aus, die Programmierung erfolgreich. Sie können den Programmiermodus auch durch erneutes Drücken des Programmierschalters beenden, die LED geht aus.

Arbeitsweise der einzelnen Steuerungsmodi:
Einstellen der verschiedenen Kontrolle Modis (Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt):
1) Ablernen des Toggle Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Knopf 1 der Fernbedienung.
Kontrolle Modus Toggle (Kanal 1~12): Drücken –> Öffnen; Drücken nochmal -> Schließen.
Knopf 1 drücken: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Knopf 1 nochmal drücken: Relais 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)
...
Knopf 12 drücken: Relais 12 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Knopf 12 nochmal drücken: Relais 12 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und B)

2) Ablernen des Momentan Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Knopf 2 der Fernbedienung.
Kontrolle Modus Momentan (Kanal 1~12): Drücken und halten –> Öffnen; Freilassen –> Schließen.
Drücken den Knopf 1 und halten: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Lassen Knopf 1 frei: Relais 1 ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)
...
Drücken den Knopf 12 und halten: Relais 12 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Lassen Knopf 12 frei: Relais 12 ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)

3) Ablernen des Verklinkte Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 3 der Fernbedienung.
Kontrolle Modus Verklinkte (Kanal 1~12): Drücken –> Öffnen; andere Relais ausschalten, Drücken anderen Knopf –> Schließen.
Drücken Knopf 1: Relais 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)
...
Drücken Knopf 12: Relais 12 einschalten. (Kontakt auf B und C, keinen Kontakt auf A und B)
Andere Relais ausschalten (Keinen Kontakt auf B und C, Kontakt auf A und B)

4) Ablernen des Toggle (Kanal 1~4) + Momentan (Kanal 5~8) + Verklinkte (Kanal 9~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 4 der Fernbedienung.

5) Ablernen des Toggle (Kanal 1~6) + Momentan (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 5 der Fernbedienung.

6) Ablernen des Toggle (Kanal 1~6) + Verklinkte (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 6 der Fernbedienung.
7) Ablernen des Momentan (Kanal 1~6) + Verklinkte (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 7 der Fernbedienung.

8)Ablernen des Verklinkte (Kanal 1~4 gekuppelt, Kanal 5~8 gekuppelt, Kanal 9～12 gekuppelt) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 8 der Fernbedienung.

9) Ablernen des Toggle (Kanal 1~10) + Momentan (Kanal 11~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 9 der Fernbedienung.

10) Ablernen des Toggle (Kanal 1~4) + Momentan(Kanal 5~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 10 der Fernbedienung.

11) Ablernen des Toggle (Kanal 1~4) + Verklinkte (Kanal 5~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 11 der Fernbedienung.

12) Ablernen des Toggle (Kanal 1~10) + Alle Ein / Aus (Kanal 11~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Knopf 12 der Fernbedienung.
Drücken Knopf 11 der Fernbedienung: Alle Relais Einschalten.
Drücken Knopf 12 der Fernbedienung: Alle Relais Ausschalten.
