Einführung:

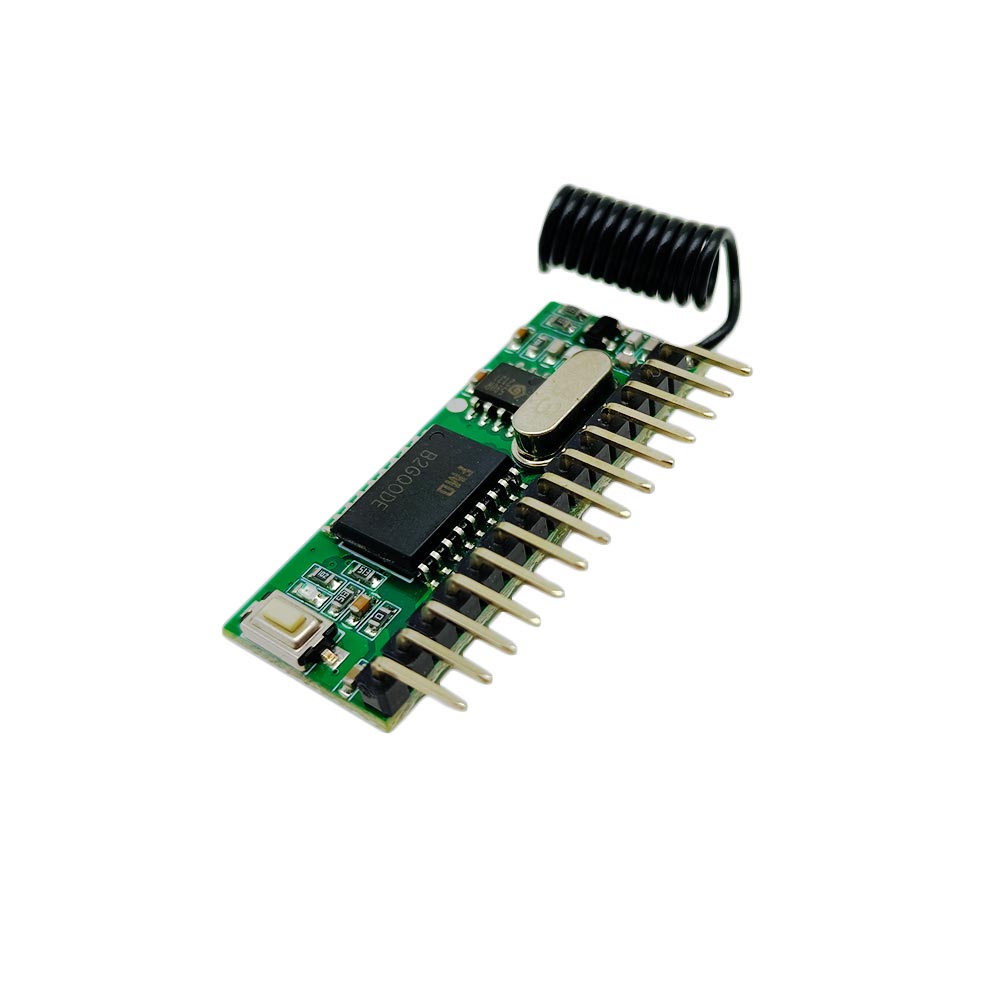

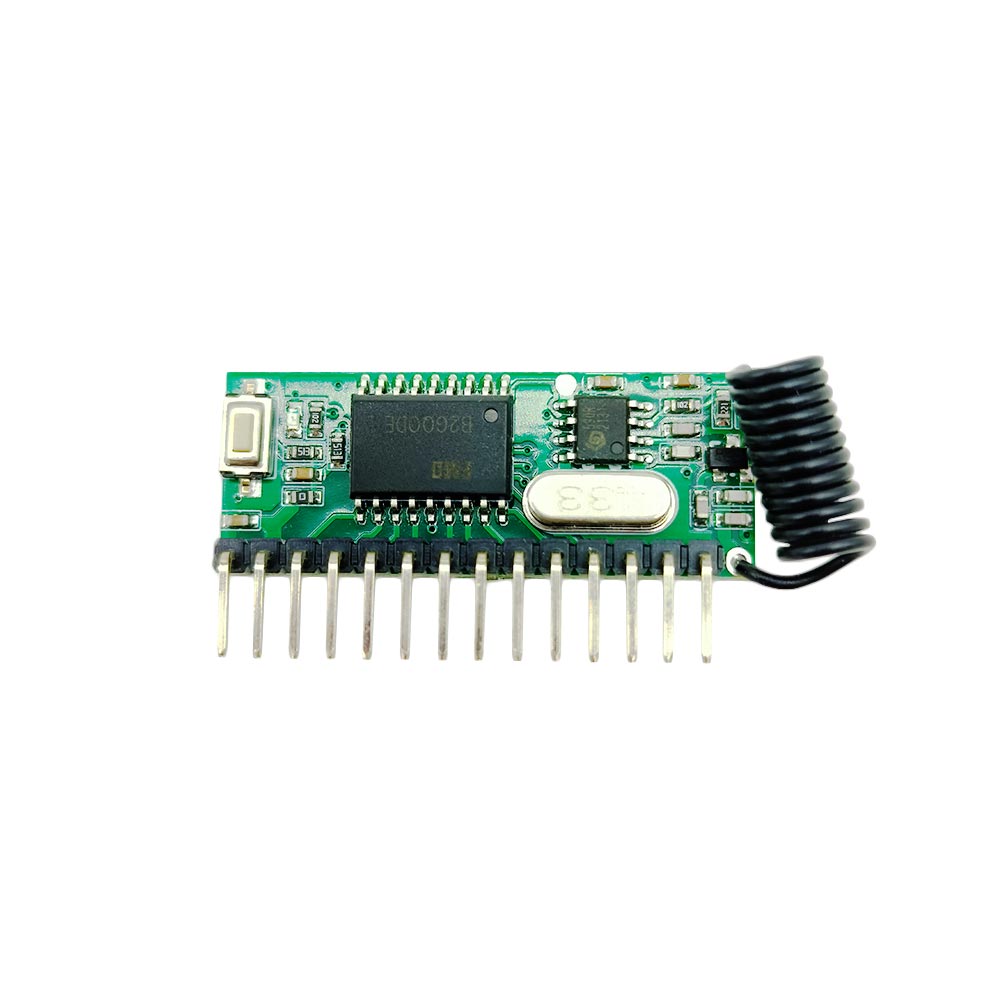

Dieses Superheterodyn-Dekodierungsmodul ist ein leistungsstarkes drahtloses
HF-Empfängermodul. Es verwendet einen drahtlosen RF-Empfangschip einer
europäischen Marke in Industriequalität, verfügt über eine hohe
Empfangsempfindlichkeit und eine starke Entstörungsfähigkeit. Es verfügt
über 12 Mikrocontroller-dekodierte High-Level Ausgang in Industriequalität.
Es bietet gute Vertraulichkeit, starke Kompatibilität, große
Speicherkapazität und kann etwa 10 Fernbedienungen mit unterschiedlichen
Codes speichern.
Anwendung:
Dieses drahtlose RF-Empfängermodul kann direkt auf verschiedene drahtlose
Produkte angewendet werden. Zum Beispiel Fernbedienungen, Überwachung, Smart
Home, Fernbedienungsschalter, Fernbedienungsleuchten,
Fernbedienungsspielzeug, Diebstahlwarnanlagen, Garagentore, Rollläden,
Straßenschranken, versenkbare Türen und so weiter.
Kennzeichen:
Modell: 0020245
Typ: Empfängermodul mit Dekodierung
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Arbeitsfrequenz : 433,92 MHz
Betriebsspannung: 5V DC
Dekodiernungsausgabe: 5V DC Hochpegelausgang
Statische Strom: ≤7mA
Betriebsstrom: 5 ~ 8 mA
Empfängerempfindlichkeit: -114 dBm
Mit 12 Dekodierungsausgängen
12 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 9
gemischte Modi
Betriebstemperatur: -20°C bis +70°C
Größe: 38 x 15 x 5 mm
Beobachtung:
Eine Antenne mit 1/4 der Wellenlänge ist am besten geeignet, weil die
Antenne den Empfangseffekt sehr beeinflusst. Normalerweise wird
Einleiterkabel mit Widerstand 50Ω anwendet. Die Länger der Antenne ist
ca.17cm für Frequenz 433MHz. Die Position der Antenne beeinflusst auch den
Empfangseffekt des Modules . Während der Installierung der Antenne ist es je
länger je besser, und die Antenne soll weit von Abschirmung und Orten mit
Hochdruck und Interferenzerscheinung sein.
Normalerweise funktioniert es mit einer Fernbedienung mit 12 Tasten oder 12
Fernbedienungen mit einer Taste.
Wenn Sie mit einem Sender arbeiten, sollten die Sendefrequenz, der
Codierungsmodus und der Zeitwiderstand des Senders mit diesem Empfängermodul
übereinstimmen.
Einstellen des verschiedenen Kontrolle Modis: (über einen
12-Tasten-Sender, z. B. Modell CV-12):
Wir haben den Empfängermodul als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
Beachten: Wenn Sie den Arbeitsmodus wechseln, müssen Sie zuerst alle
Sendercodes löschen.
1) Einstellung der Modus Momentan (Kanäle 1~12): Wenn der Empfängermodul im
Stand des Lernstatus ist, drücken Sie die Taste 1 am Sender.
2) Einstellung der Modus Verriegelung (Kanäle 1~12): Wenn der Empfängermodul
im Stand des Lernstatus ist, drücken Sie die Taste 2 am Sender.
3) Einstellung der Modus Selbstsichernd (Kanäle 1~12): Wenn der
Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 3 am
Sender.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~6) + Momentan (Kanäle
7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die
Taste 4 am Sender.
5) Einstellung der Modus Verriegelung (Kanäle 1~6) + Momentan (Kanäle 7~12):
Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 5
am Sender.
6) Einstellung der Modus Verriegelung (Kanäle 1~6) + Selbstsichernd (Kanäle
7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die
Taste 6 am Sender.
7) Einstellung der Modus Verriegelung (Kanäle 1~3) + Verriegelung (Kanäle
4~6) + Verriegelung (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der
Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 7 am
Sender.
8) Einstellung der Modus Verriegelung (Kanäle 1~4) + Verriegelung (Kanäle
5~8) + Verriegelung (Kanäle 9~12): Wenn der Empfängermodul im Stand des
Lernstatus ist, drücken Sie die Taste 8 am Sender.
9) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6) +
Verriegelung (Kanäle 7~9) + Selbstsichernd (Kanäle 10~12): Wenn der
Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 9 am
Sender.
10) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6)
+ Momentan (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der
Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 10 am
Sender.
11) Einstellung der Modus Momentan (Kanäle 1~9) + Verriegelung (Kanäle
10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die
Taste 11 am Sender.
12) Einstellung der Modus Momentan (Kanäle 1~9) + Selbstsichernd (Kanäle
10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die
Taste 12 am Sender.
So koppeln Sie den Sender mit dem Empfängermodul:
Beachten: Wir haben den Sender mit dem Empfängermodul gekoppelt vor dem
Verlassen des Werks.
1) Drücken Sie die Lerntaste im Empfängermodul, die Signal LED im
Empfängermodul leuchtet, dies bedeutet der Empfängermodulgibt den Lernstatus
ein.
2) Drücken Sie die entsprechende Taste am Sender entsprechend dem von Ihnen
benötigten Arbeitsmodus, wenn die Signal LED einmal blinkt und dann erlischt,
dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfängermodul kann 10 Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfängermodul:
Wir haben gekoppelt den Sender mit dem Empfängermodul, wenn Sie nicht
möchten dass der Empfängermodul mit dem Sender zu arbeiten, Sie können
löschen alle Sender codes gespeichert im Empfängermodul.
Bedienung: Drücken und halten Sie die Lerntaste im Empfängermodul für 8
Sekunden, die Signal LED blinkt schnell und erlischt dann, dies zeigt an,
dass alle gespeicherten Codes erfolgreich gelöscht wurden.

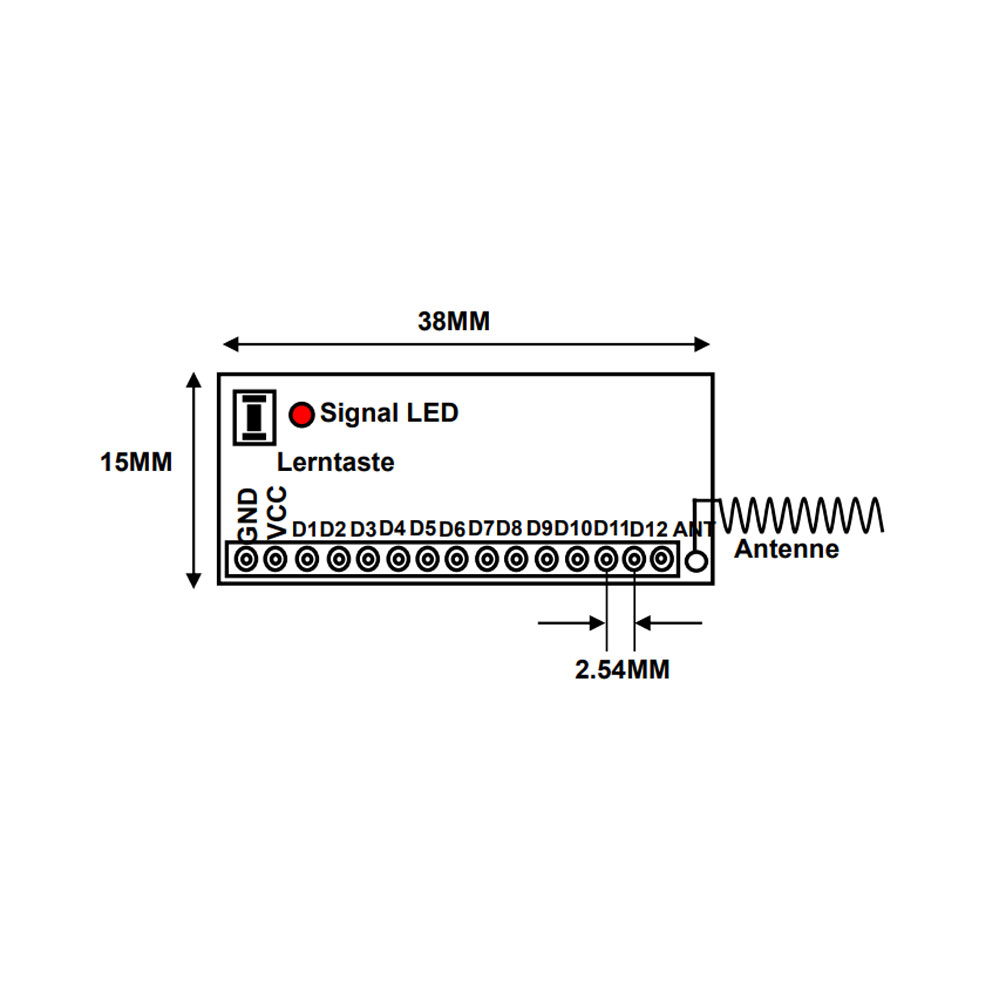

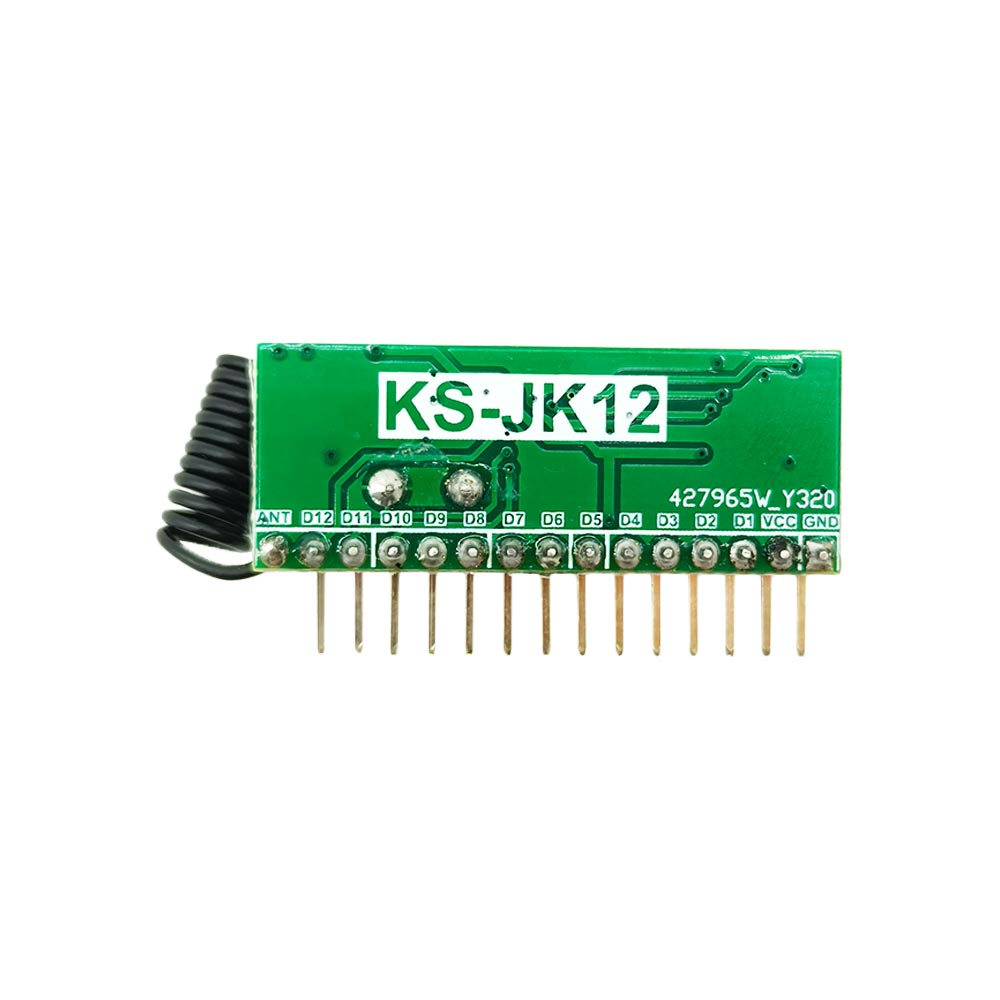

Einführung des Pins (von links nach rechts):
(Beachten: Die positiven und negativen Pole des Netzteils können nicht umgekehrt angeschlossen werden, da sonst der Chip durchbrennt.)
