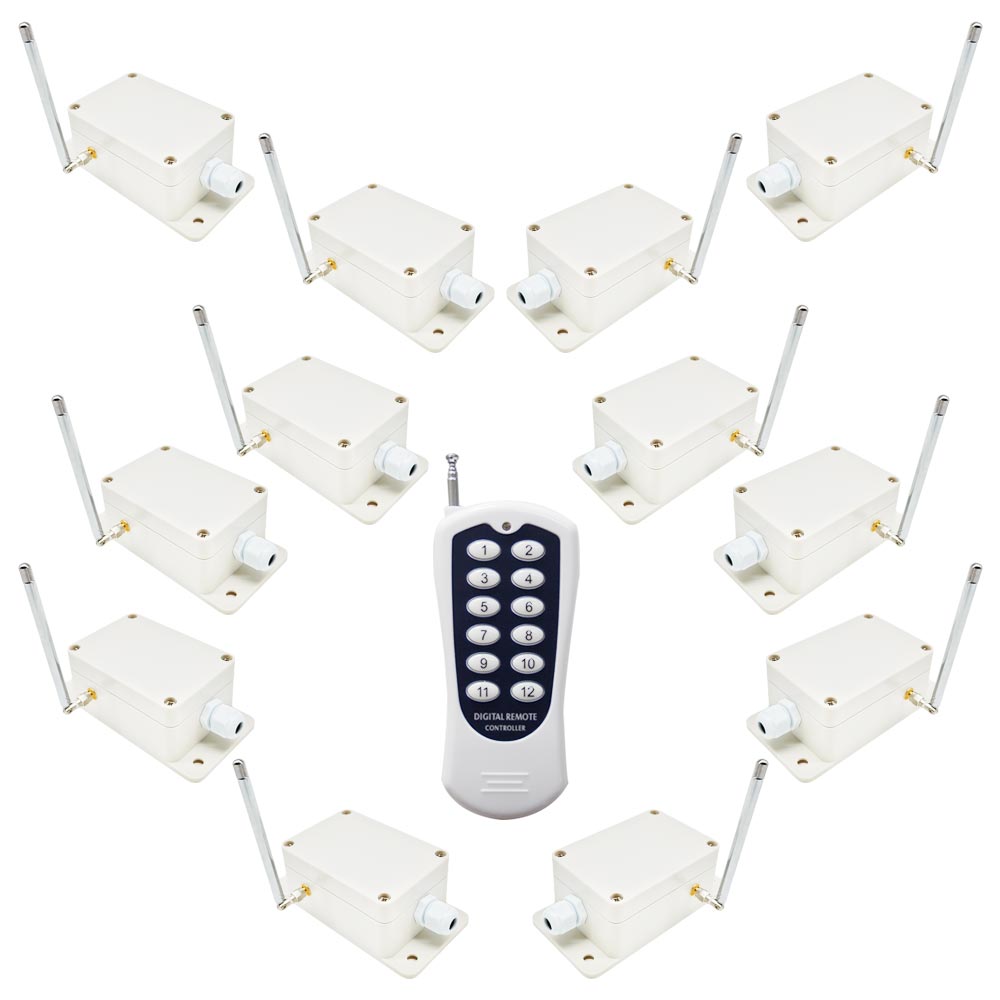

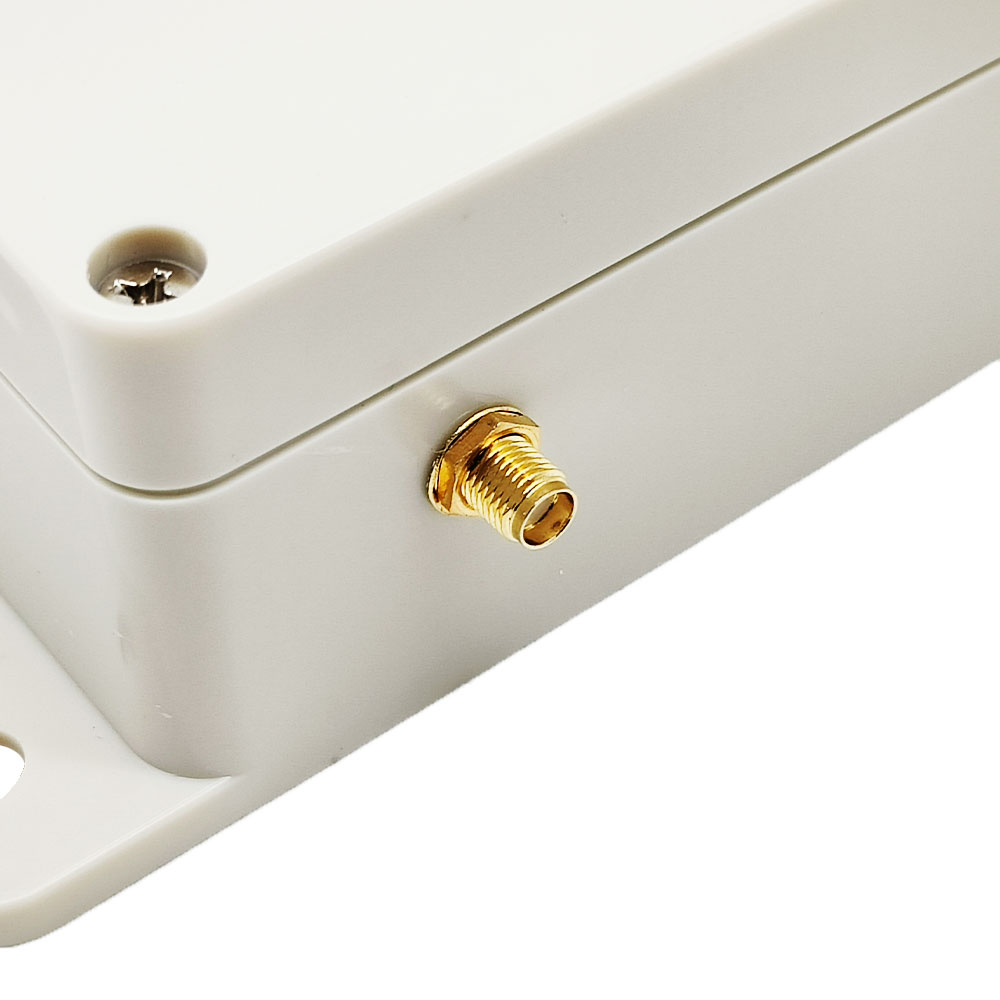

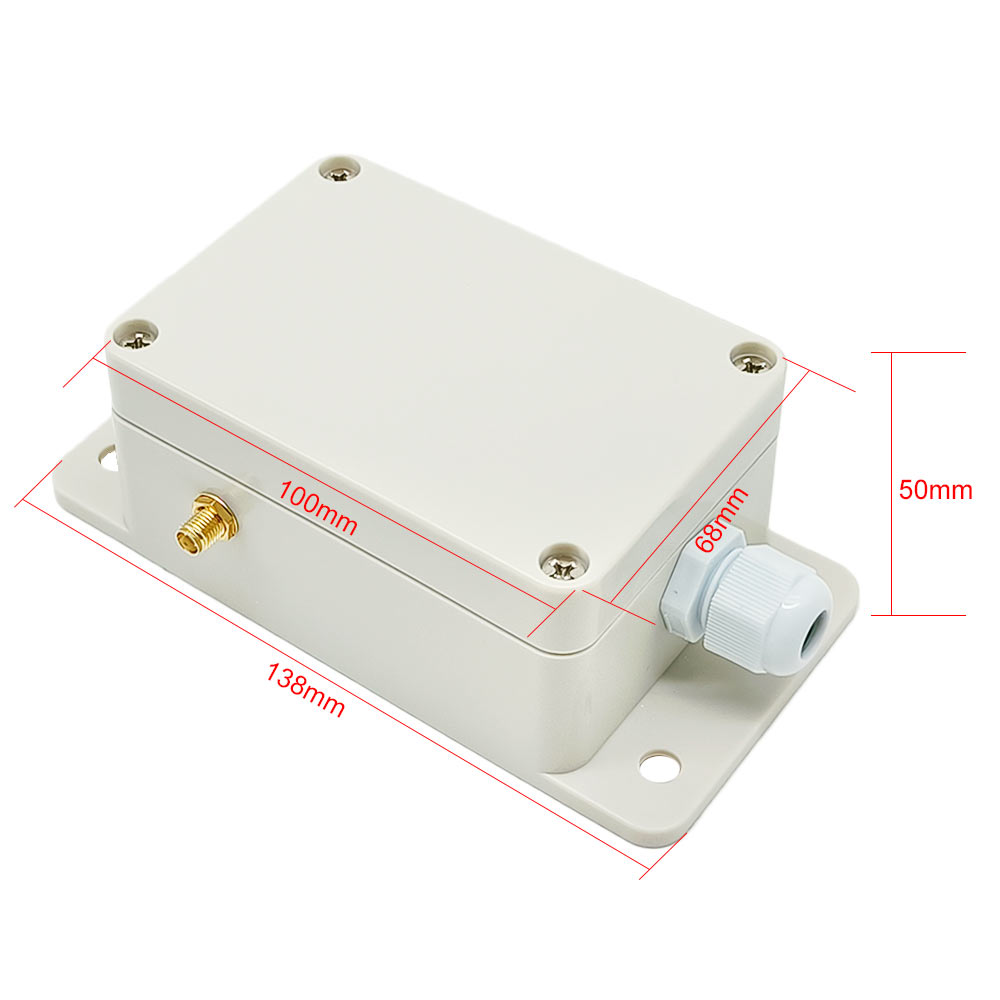

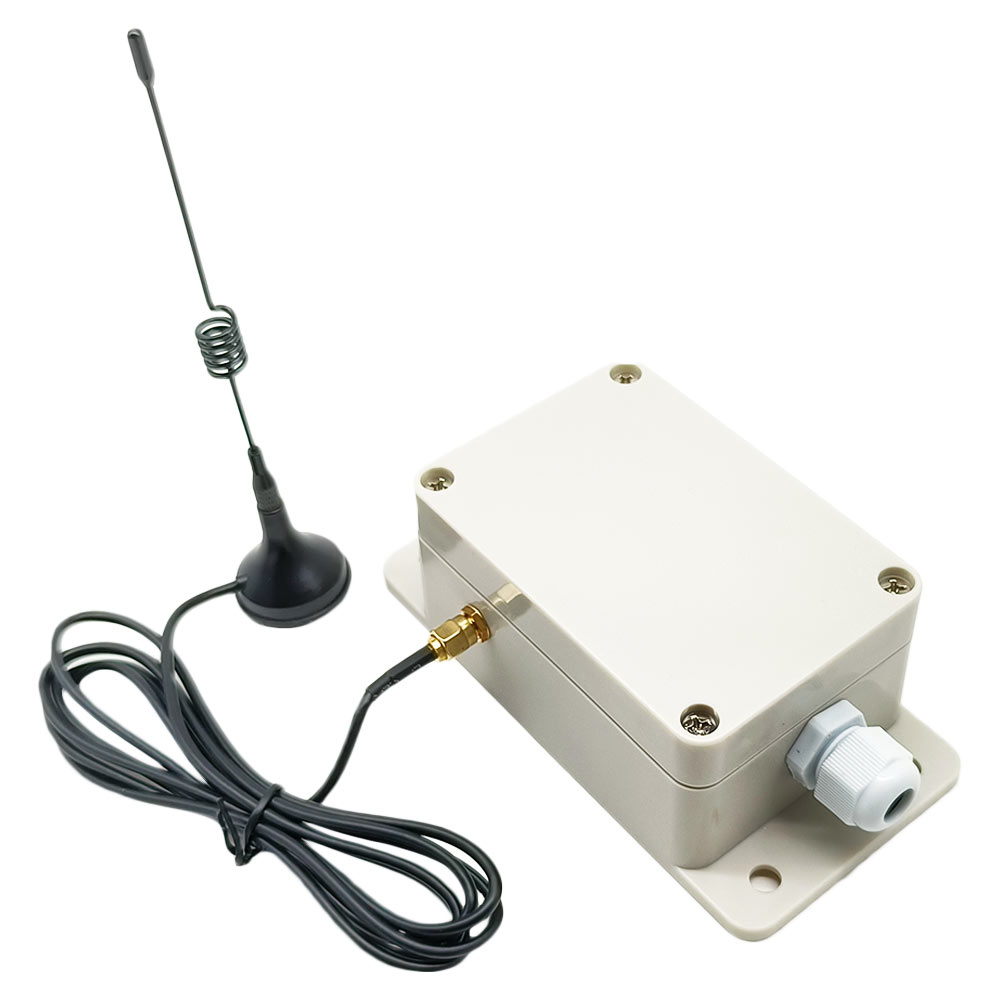

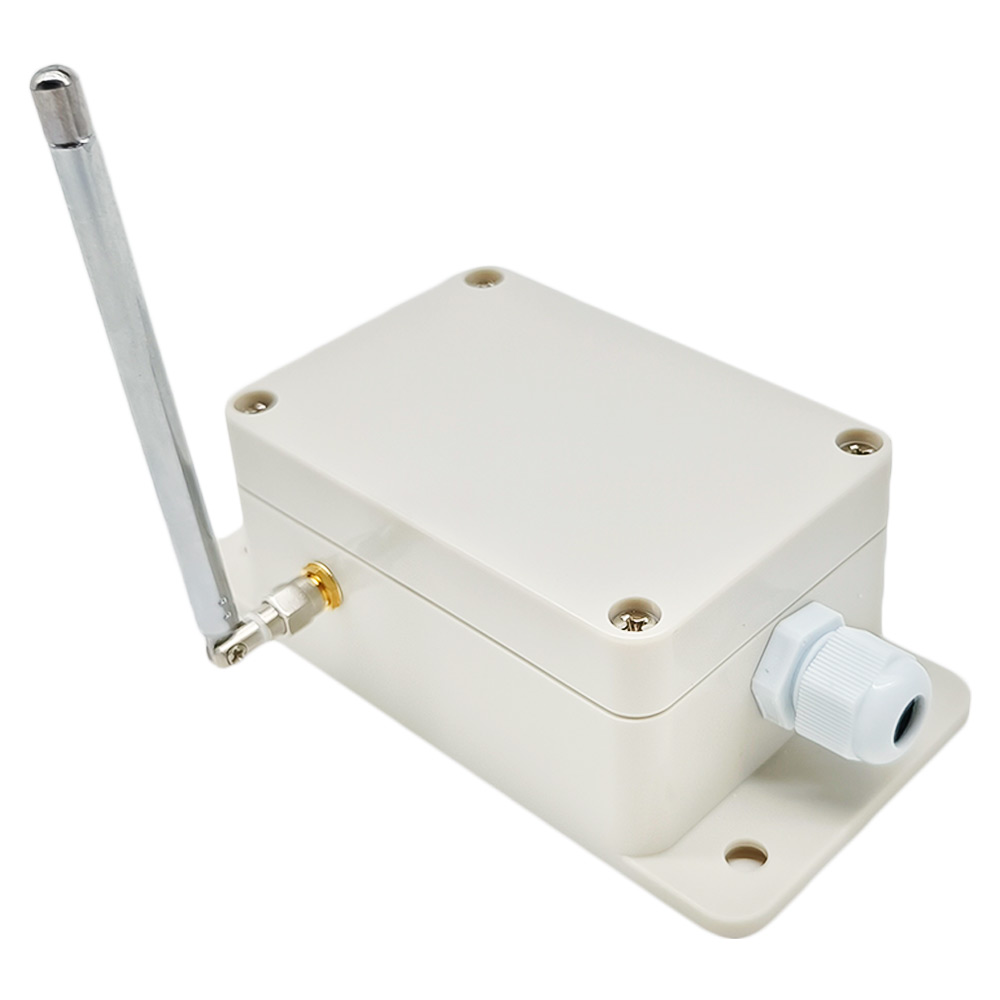

12 Hoch Leistung 30A Relais Empfänger Sender Fernbedienung Schalter Set


 Handbuch

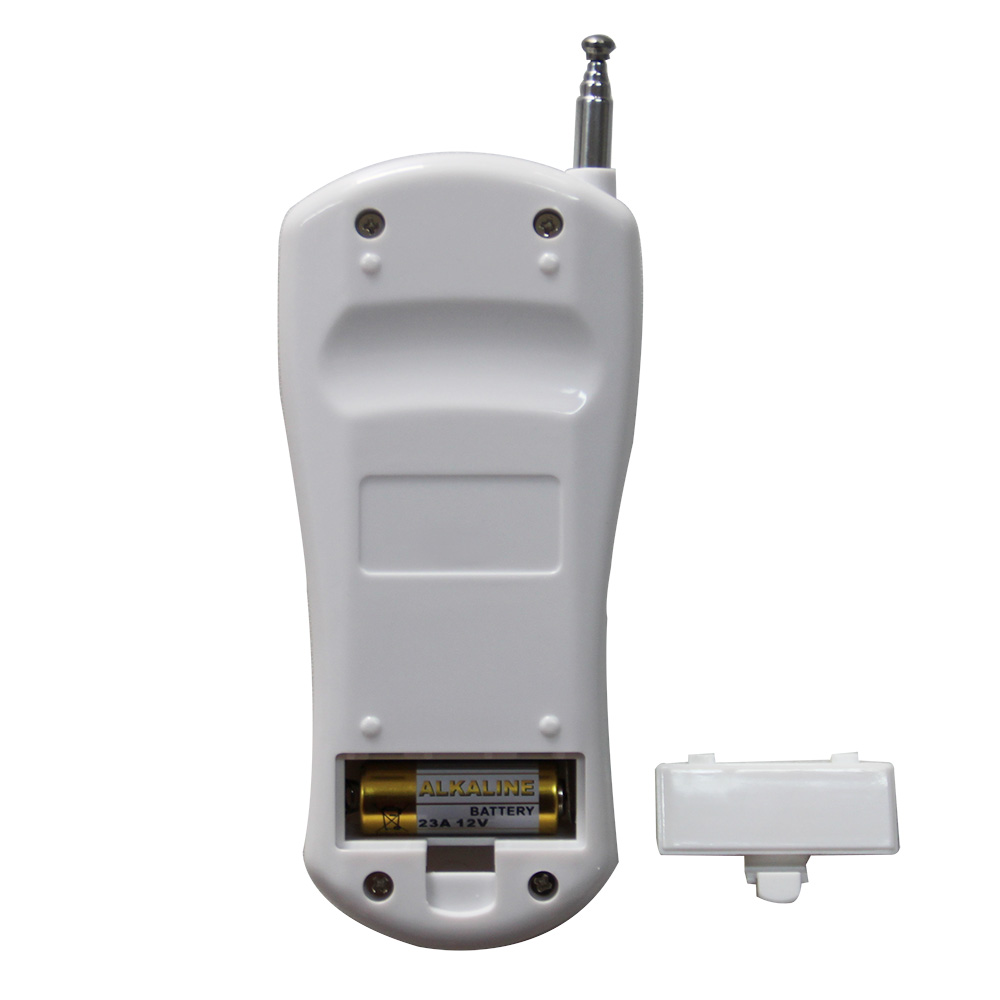

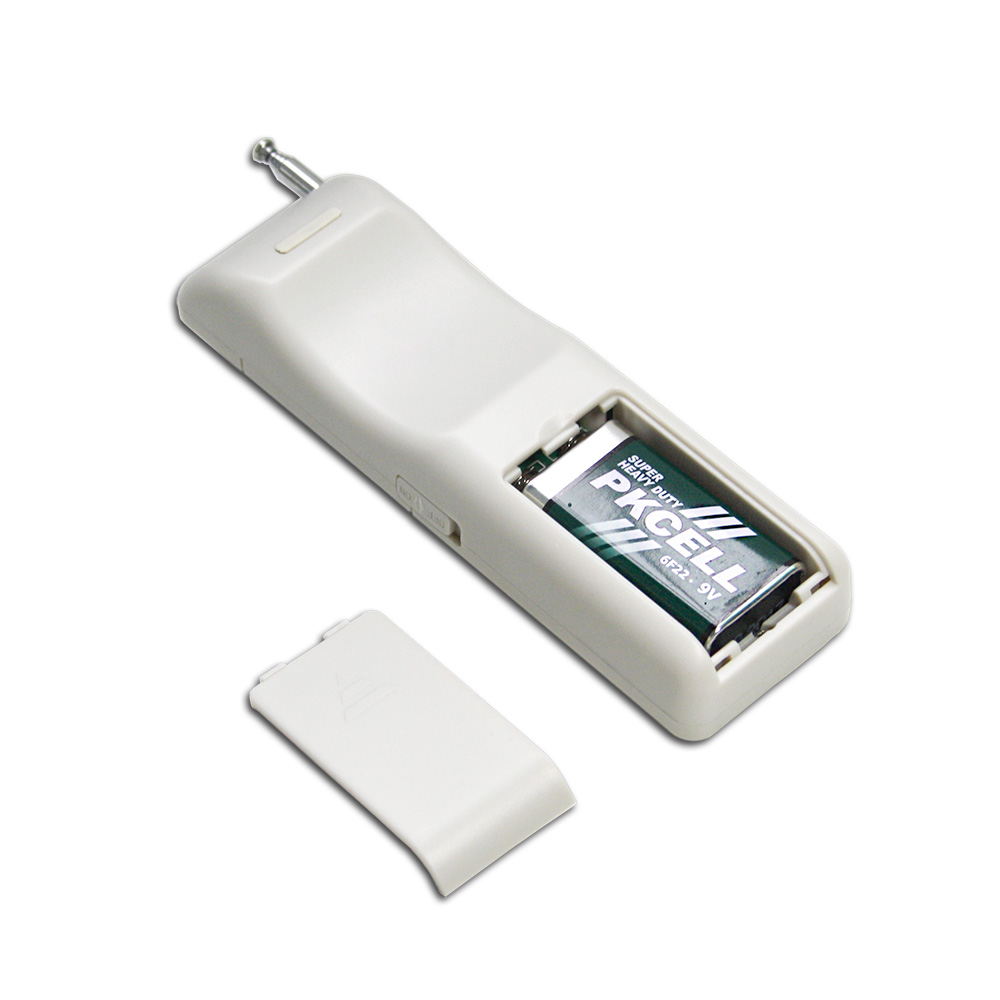

Geeigneter Sender:

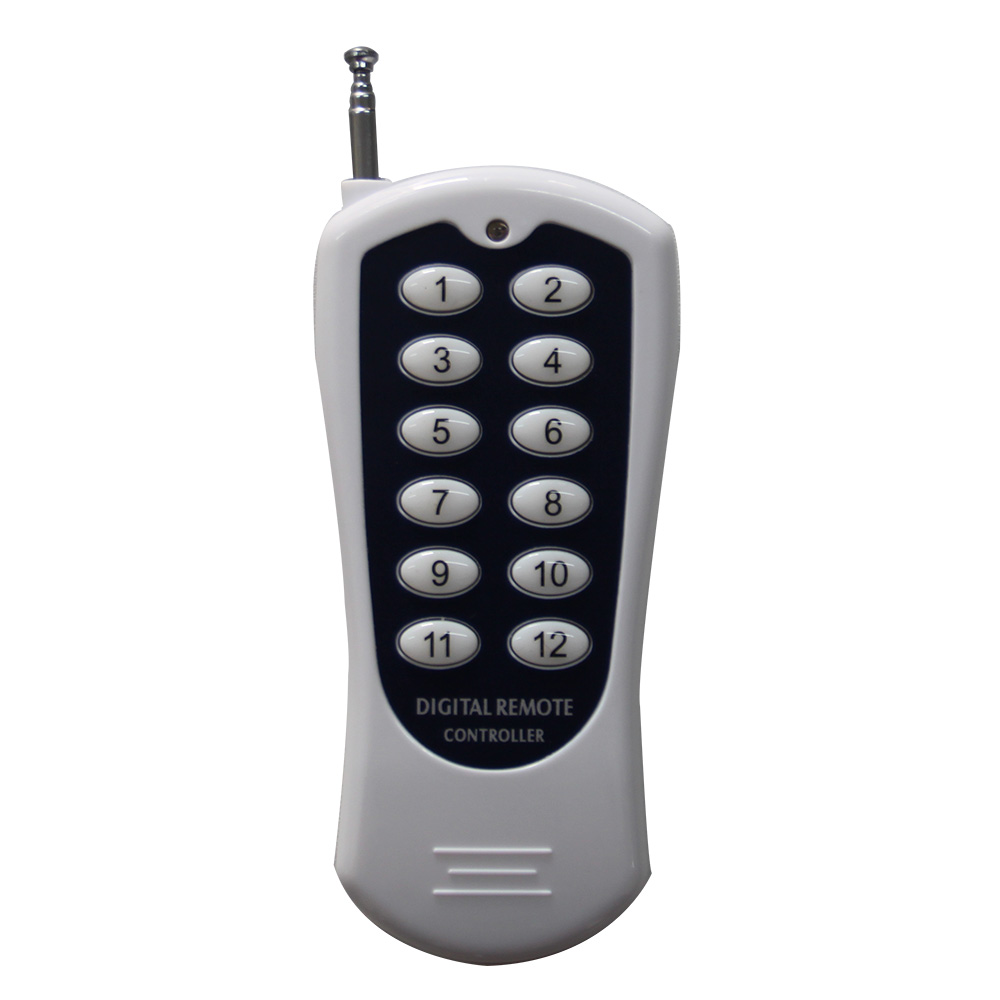

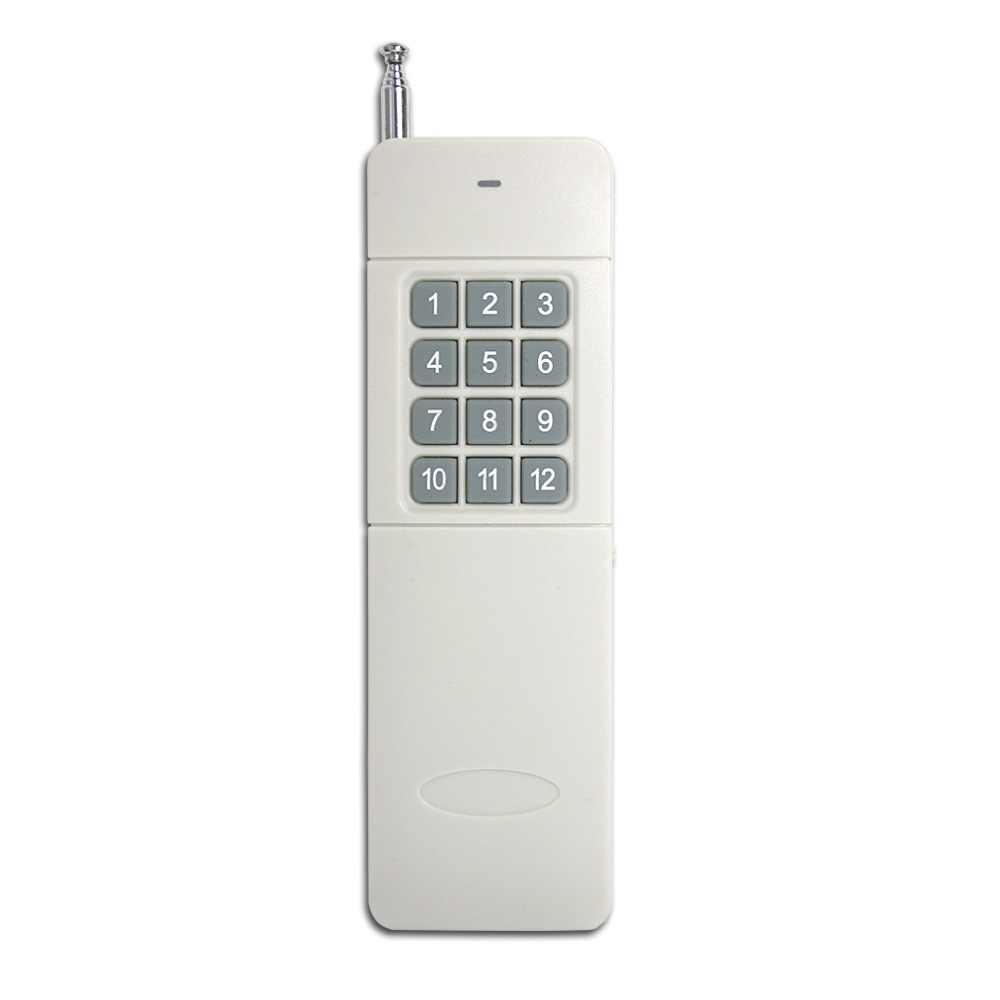

Der Empfänger kann verschiedener Sender arbeiten, wie Model CV-12 (500M) and CB-12 (1000M) usw..z.b. Sie können 12-Knöpfe Sender wie CV-12 oder CB-12 zur Steuerung von drei Empfängern.

Benutzung(mit dem Sender):

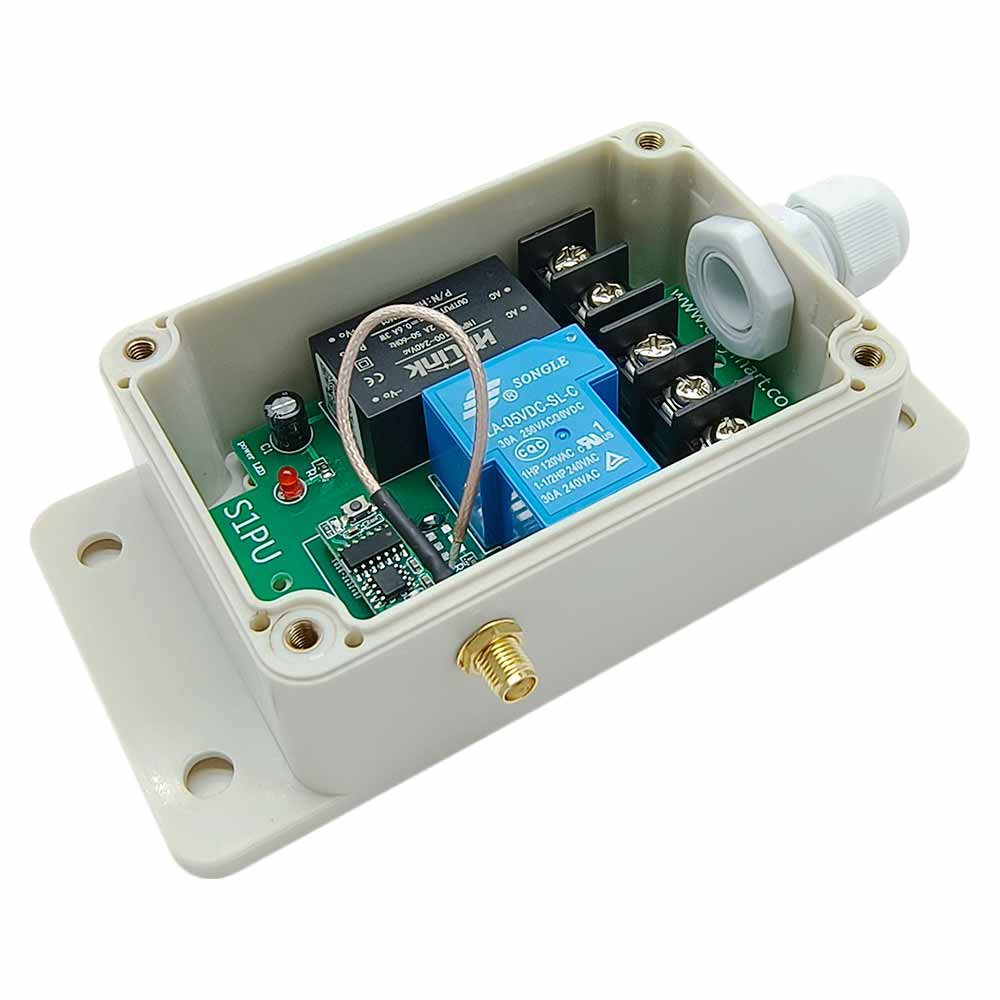

Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

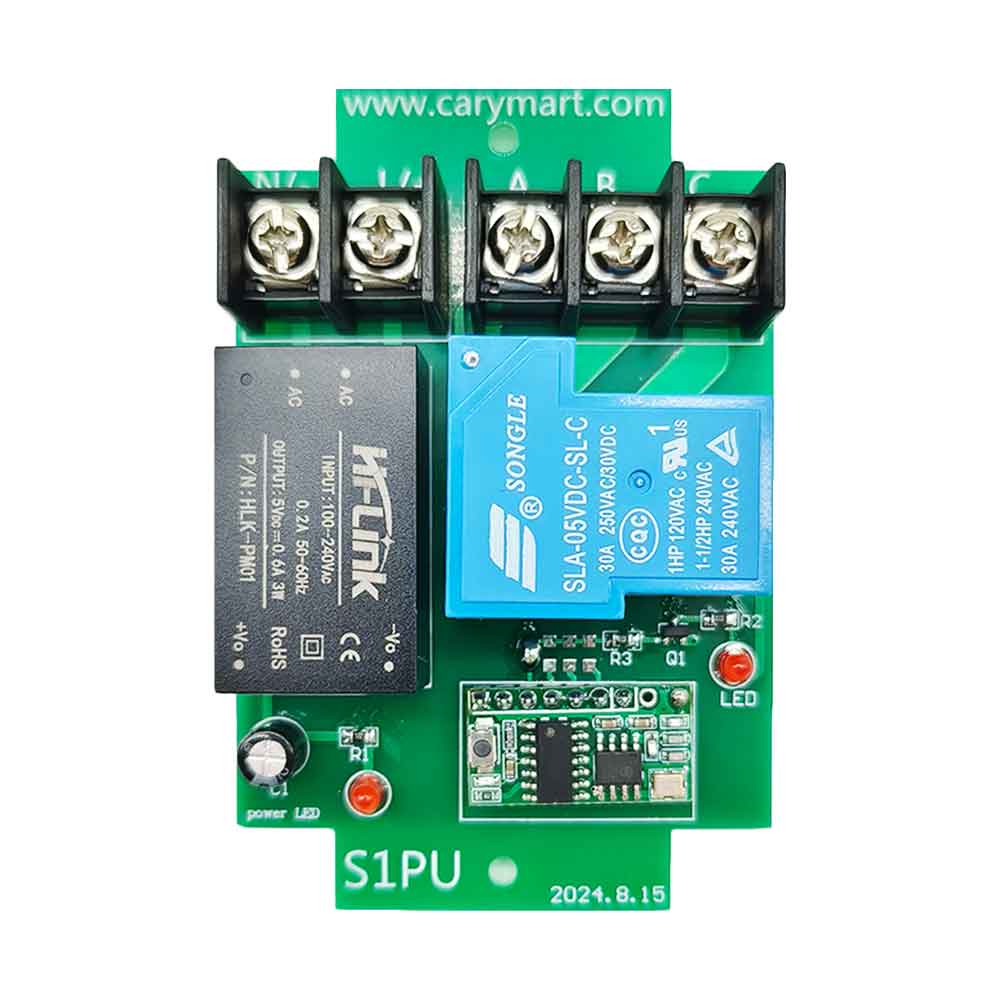

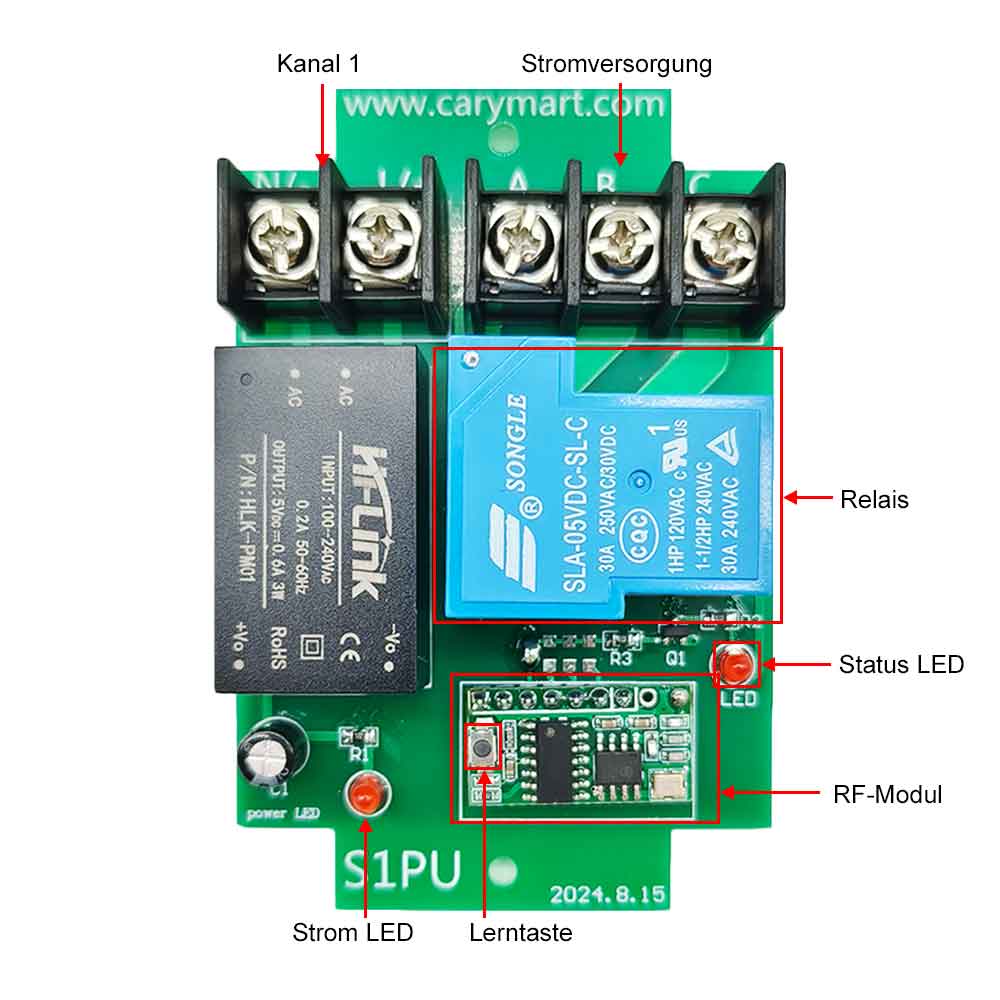

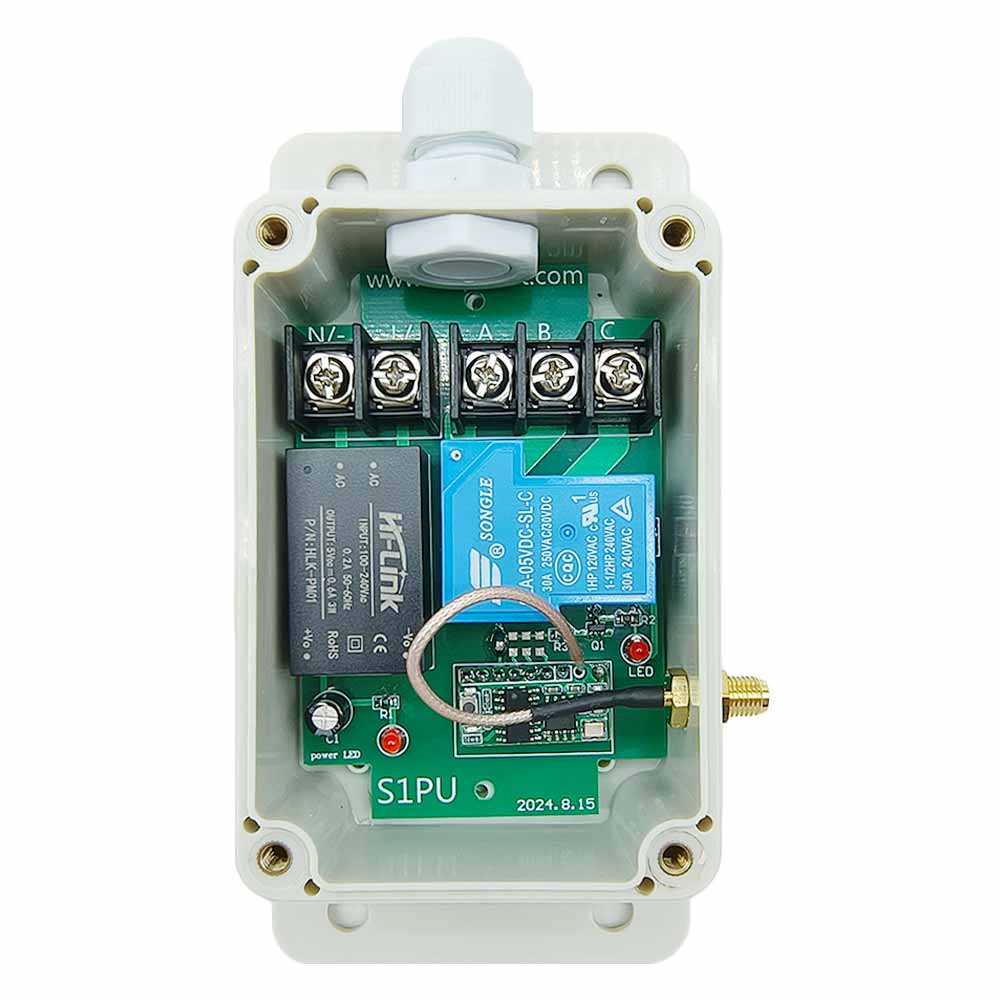

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschloßen.

Verdrahtung:
1) Wenn Sie ein DC 12V Licht steuern, machen wie folgende:
Schließen den Pluspol der DC Stromversorgung an Klemmen “L / +” von Eingang, und schließen Minuspol der DC Stromversorgung an Klemmen“N / -“ von Eingang.
2) Schließen Klemmen B an Pluspol der DC Stromversorgung, schließen Klemmen A an Pluspol von DC Lamp, und schließen den Minuspol von DC Licht an Minuspol von DC Stromversorgung.

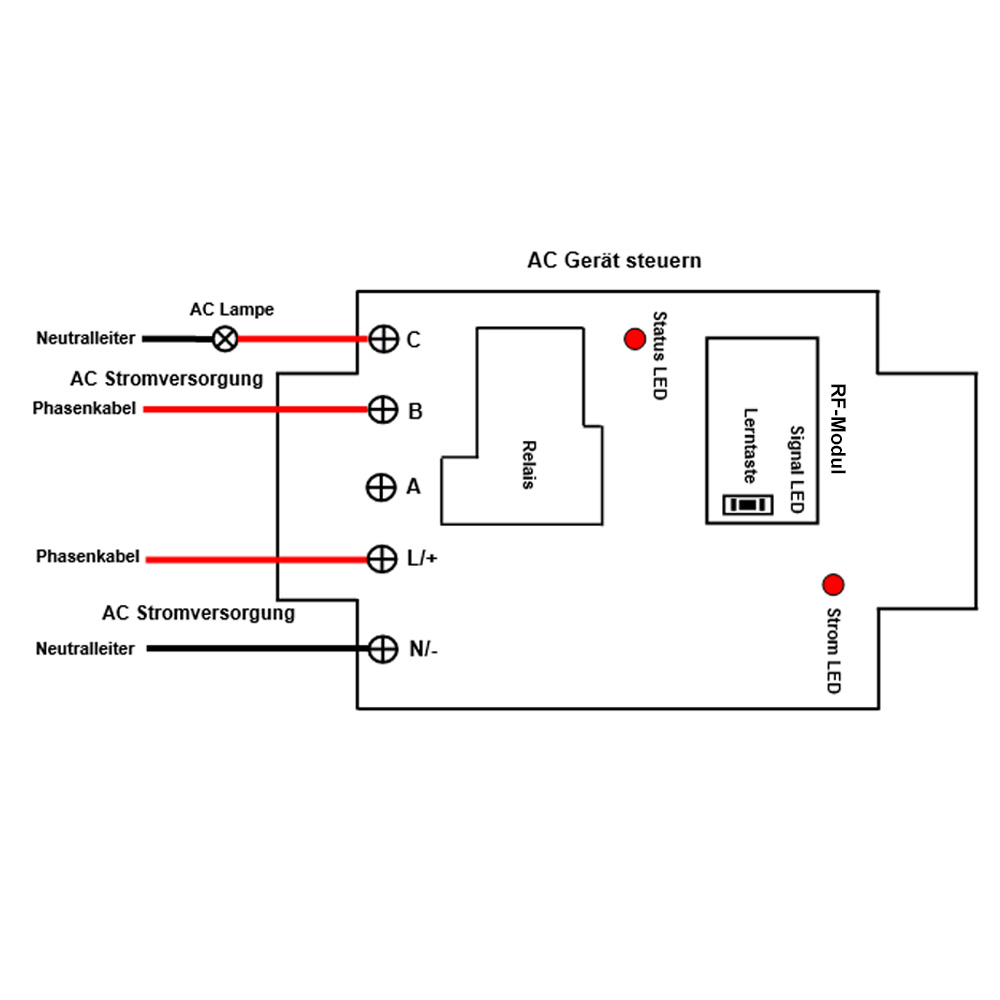

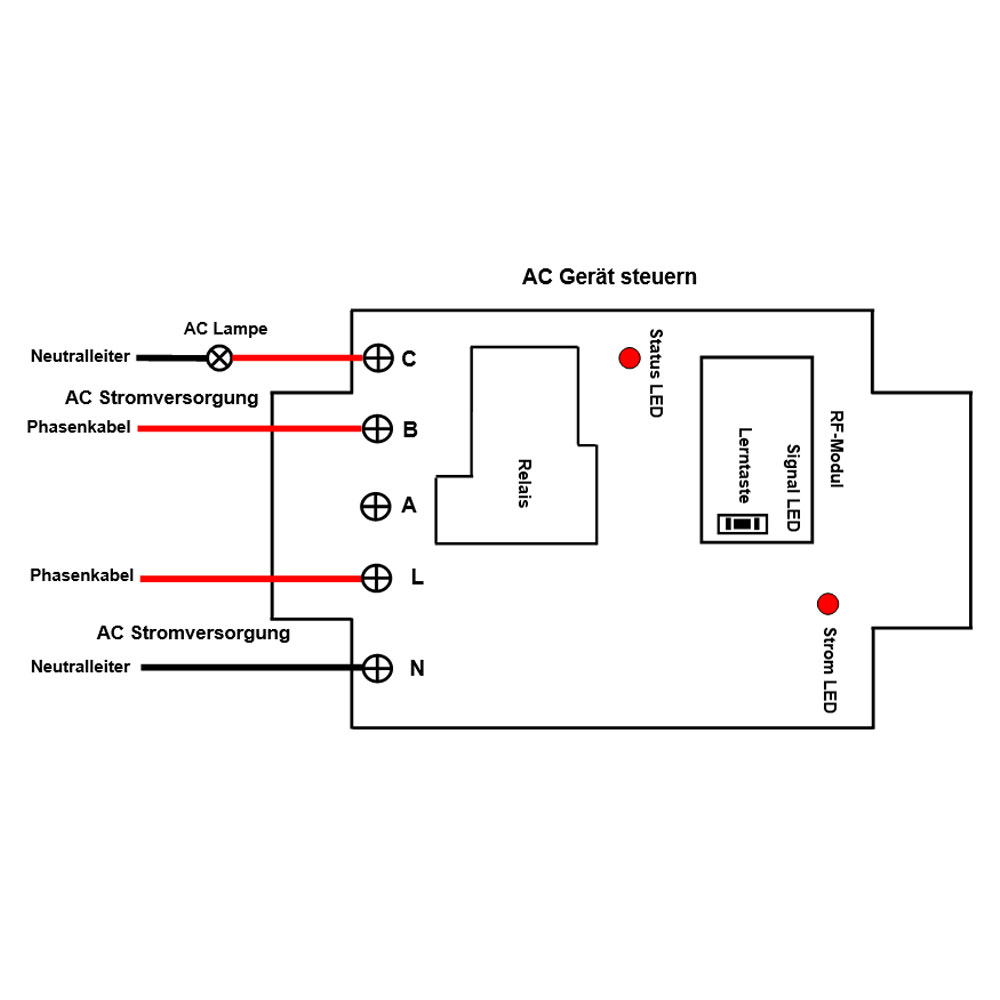

Wenn Sie AC230V Licht steuern, machen Sie wie folgende.
1) Verbinden den Pluspol von DC Stromversorgung an Klemme “L / +” von Eingang, und verbinden den Minuspol von DC Stromversorgung an Klemmen “N / -” von Eingang.
2) Verbinden Klemmen B an Energiebündel von AC Stromversorgung, verbinden Klemme C an eine Seite von AC Licht, und verbinden andere Seite von AC Licht an Nullleiter von AC Stromversorgung:

Einstellung verschiedene Kontrollmodus
Wir haben den Empfänger als Toggle Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie folgt:
Einstellung Kontrolle Modus Toggle: Nur Verbinden mit Stecksbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Knopf 1 drücken: Empfänger 1 einschalten (Kontakt auf B und C, keine Kontakt auf A und C)
Knopf 1 drücken noch einmal: Empfänger 1 ausschalten (keine Kontakt auf B und C, Kontakt auf A und C)
…
Knopf 12 drücken: Empfänger 12 einschalten (Kontakt auf B und C, keine Kontakt auf A und C)
Knopf 12 drücken noch einmal: Empfänger 12 ausschalten (keine Kontakt auf B und C, Kontakt auf A und C)

Einstellung Kontrolle Modus Momentan: Nur Verbinden mit Stecksbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -> Öffnen; Lassenfrei-> Schließen.
Drücken Knopf 1 und halten -> Empfänger 1 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C)
Geben Knopf 1 frei -> Empfänger 1 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).
…
Drücken Knopf 12 und halten -> Empfänger 12 einschalten (Kontakt auf B und C, keinen Kontakt auf A und C)
Geben Knopf 12 frei -> Empfänger 12 ausschalten (keinen Kontakt auf B und C, Kontakt auf A und C).

Einstellung Kontrolle Modus Verklinkte: Keinen Kontakt auf Stecksbrücke-1 und Stecksbrüce-2.
Kontrolle Modus Verklinkte: Drücken ->Öffnen, andere Relais ausschalten; Drücken anderen Knopf -> Schließen.
Drücken Knopf 1 -> Empfänger 1 einschalten(Kontakt auf B und C, keinen Kontakt auf A und C);
Drücken irgendwelcher Knopf->Empfänger 1 ausschalten(keinen Kontakt auf B und C, Kontakt auf A und C);
…
Drücken Knopf 12 -> Empfänger 12 einschalten(Kontakt auf B und C, keinen Kontakt auf A und C);
Drücken irgendwelcher Knopf->Empfänger 12 ausschalten(keinen Kontakt auf B und C, Kontakt auf A und C);

Manuelle Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an Klemmen 1(Signal -) und 2 (Signal +) anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 und 2 ausgeben, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und C).
Wenn externe Geräte Kleinsignal an Klemme 1 und 2 nicht ausgeben, schaltet das Relais aus.( trennen Klemmen B und C, Verbinden Klemmen A und C).

2) Handschalter
Sie können einen Handschalter an Klemmen 1 ,2. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 2 verbinden, schaltet das Relais ein.(Verbinden Klemmen B und C, trennen Klemmen A und C).
Und Wenn Sie Klemmen 1 und 2 trennen, schaltet das Relais aus.(trennen Klemmen B und C, Verbinden Klemmen A und C).
