110V ~ 240V AC Motor Fernkontrollen Kit Positiv Umgekehrt Rotation

Manual

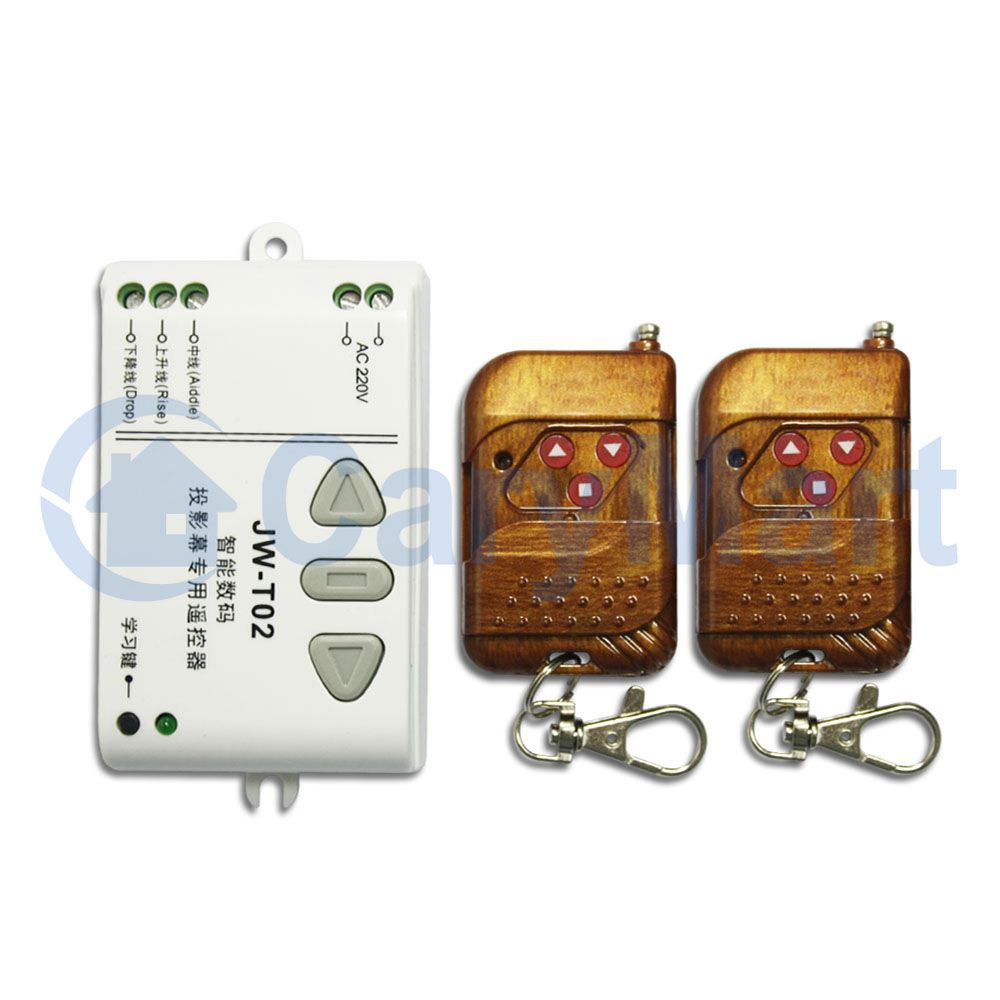

Lieferumfang:
1 x Empfänger: S1F2-AC
1 x Sender: C-3-2L
1 x Gebrauchsanleitung

Kennzeichen:
Anwendung: Es können für elektronische Vorhänge, einziehbare Schuppen, Rollläden, Bildwände, Sonnensegel, Winden, Fahrsteige oder andere Geräte und Ausrüstungen mit AC Motoren verwendet werden. Es können AC Motor kontrollieren, um es in positive oder umgekehrte Richtung zu rotieren.
Drahtlose Steuerung, einfach zu installieren.
Mit dem Sender (Fernkontroller) können Sie einen Motor in positive oder umgekehrte Richtung vom irgenden Ort rotieren, wo innerhalb die zuverlässige Entfernung ist.
Sie können drei manuellen Knöpfe auf dem Empfänger drücken, um den Motor zu kontrollieren.
Mit dem Sender (Fernkontroller) können der Motor vom irgenden Ort kontrolliert werden, wo innerhalb die zuverlässige Entfernung ist.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen
Geschutzt vor übermäßigem Strom.
Zuverlässige Kontrollieren: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

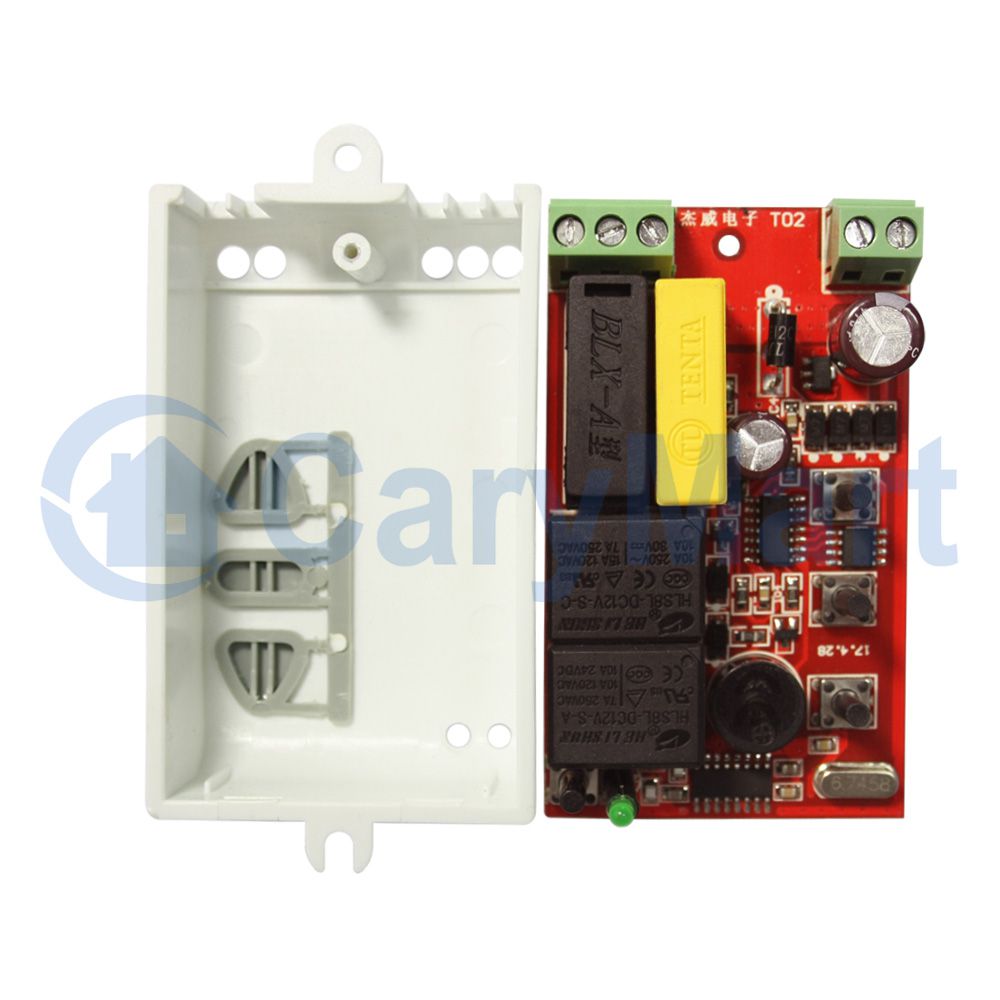

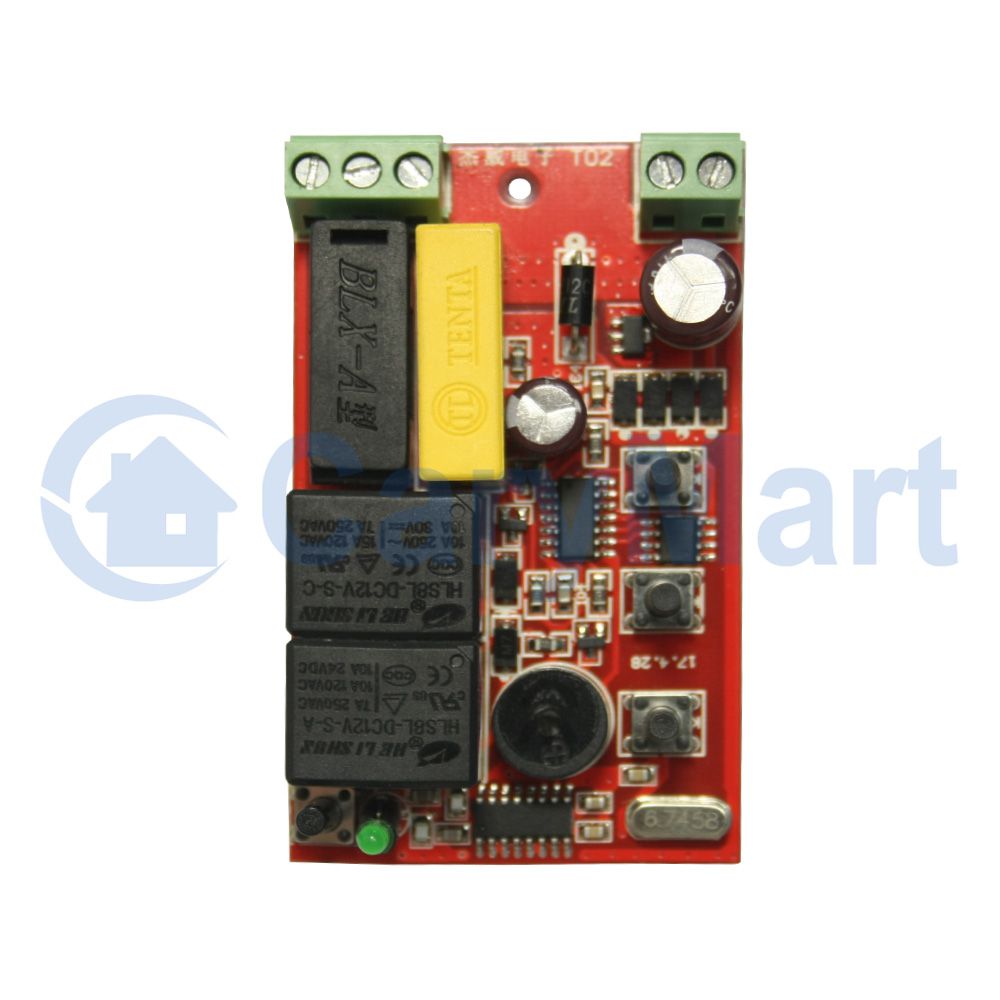

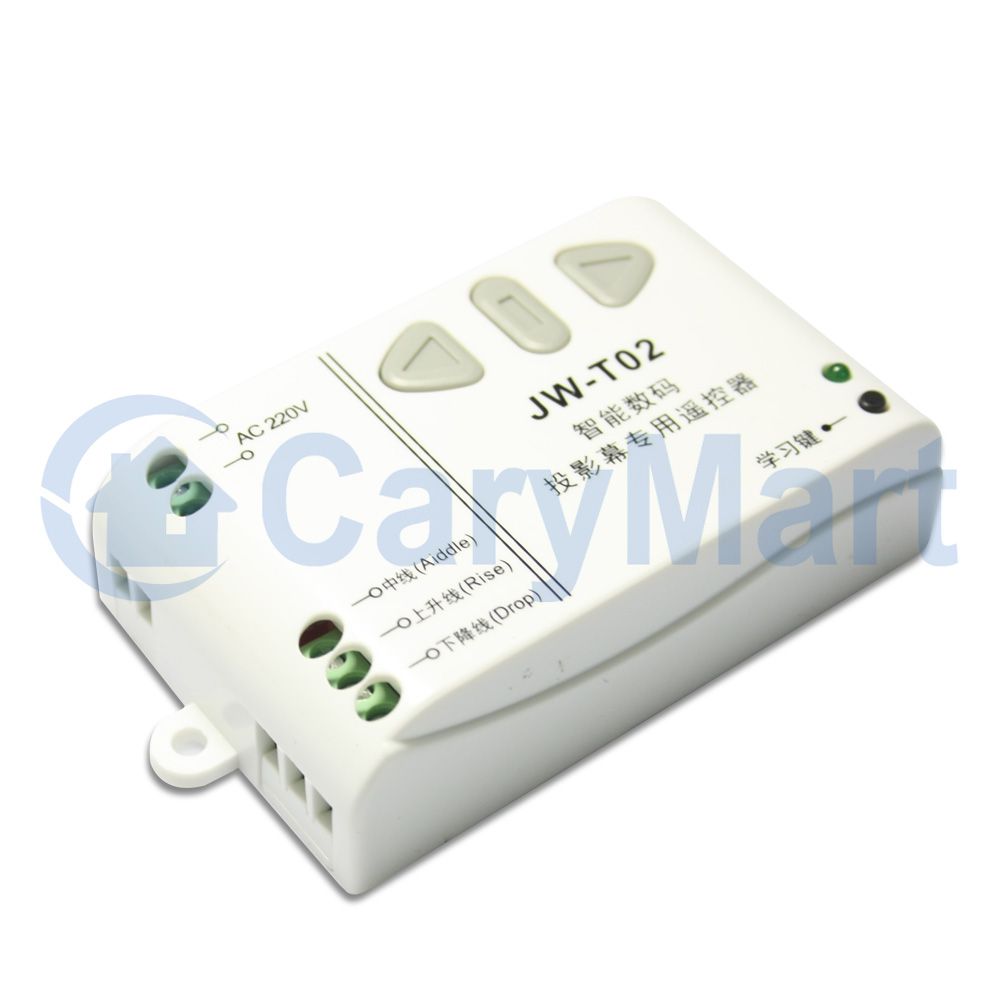

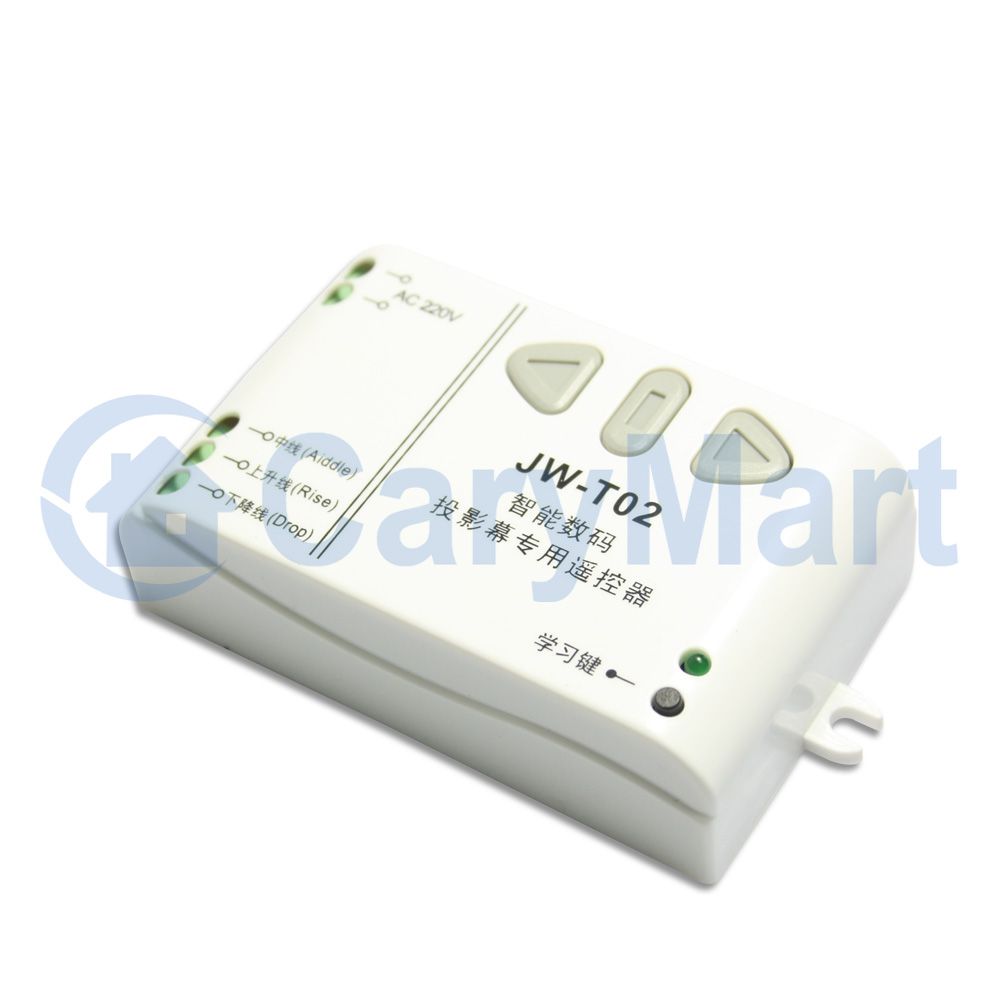

Parameter des Empfängers:
Modell Nr.: S1F2-AC
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Ausgabe: AC100~240V (110V/120V/220V/240V)
Betriebsfrequenz: 433MHz
Kanal: 1 CH, kann mit einem Motor arbeiten
Statischer Strom: ≤6mA
Maximaler Betriebsstrom: 3A
Maximale Belastungsleistung: 500W, mit den externen AC Kontaktschalter können Sie Hochleistungsmotor kontrollieren.
Maße des Koffers: 85mm x 52mm x 25mm
Arbeite mit Festcode Sender oder Lerncode-Sender

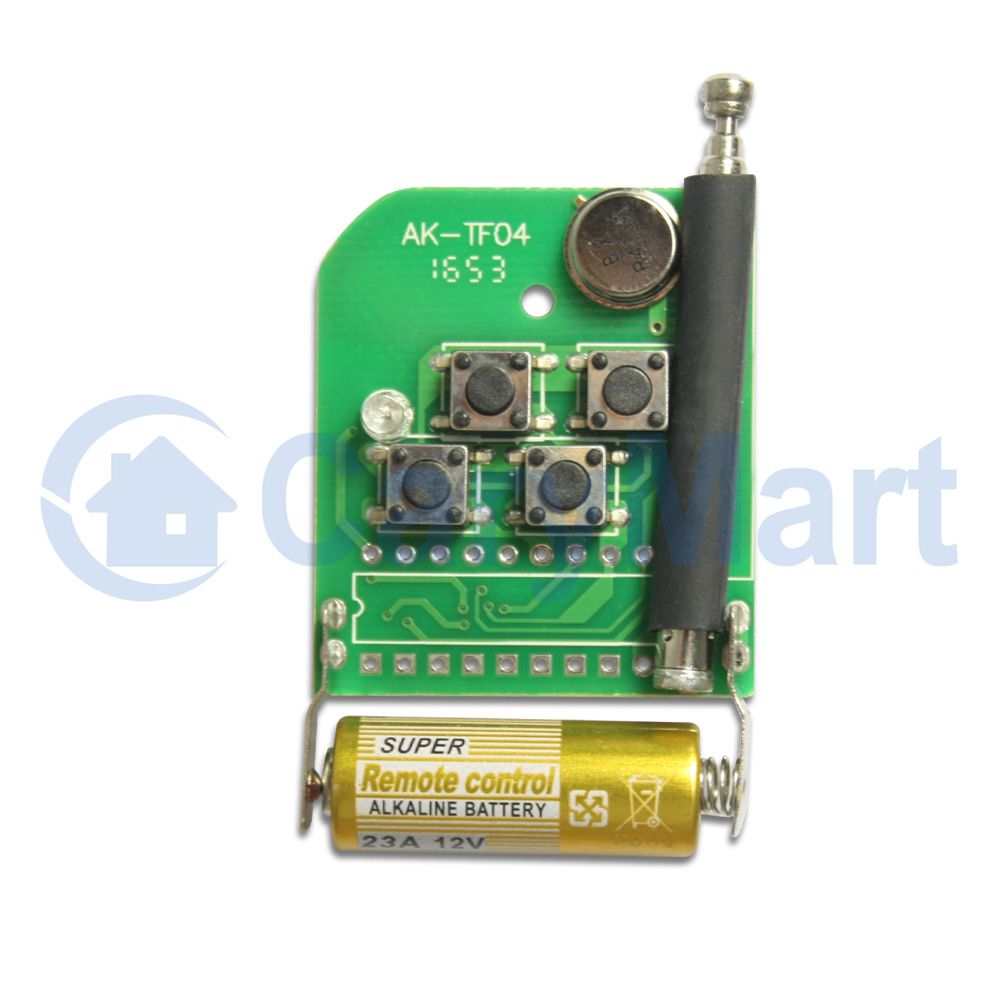

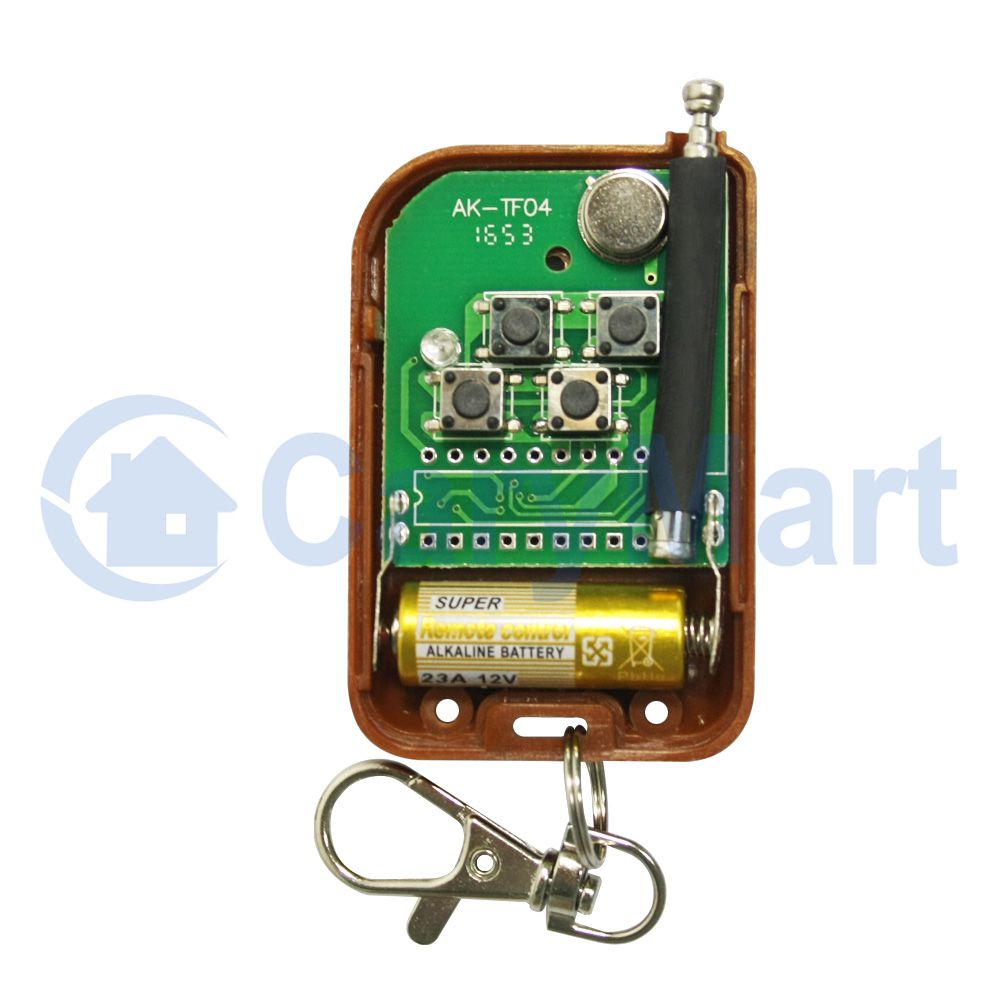

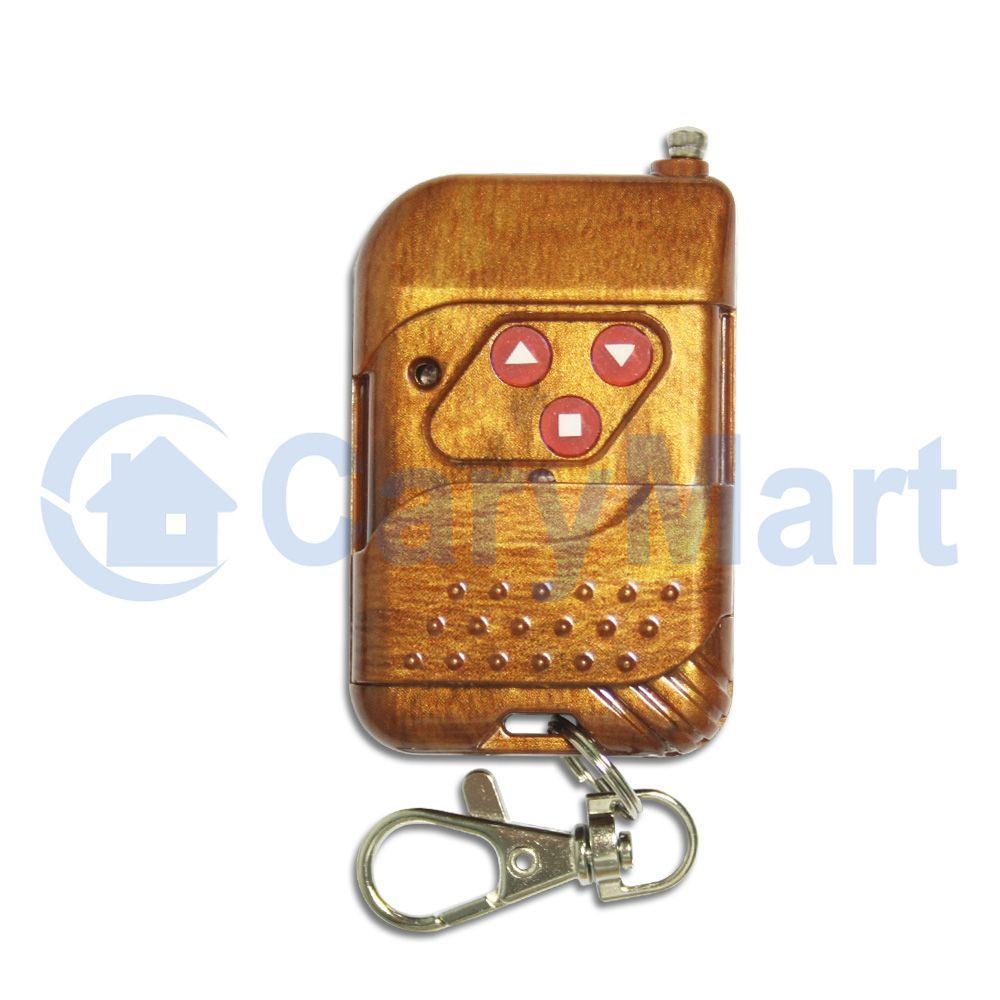

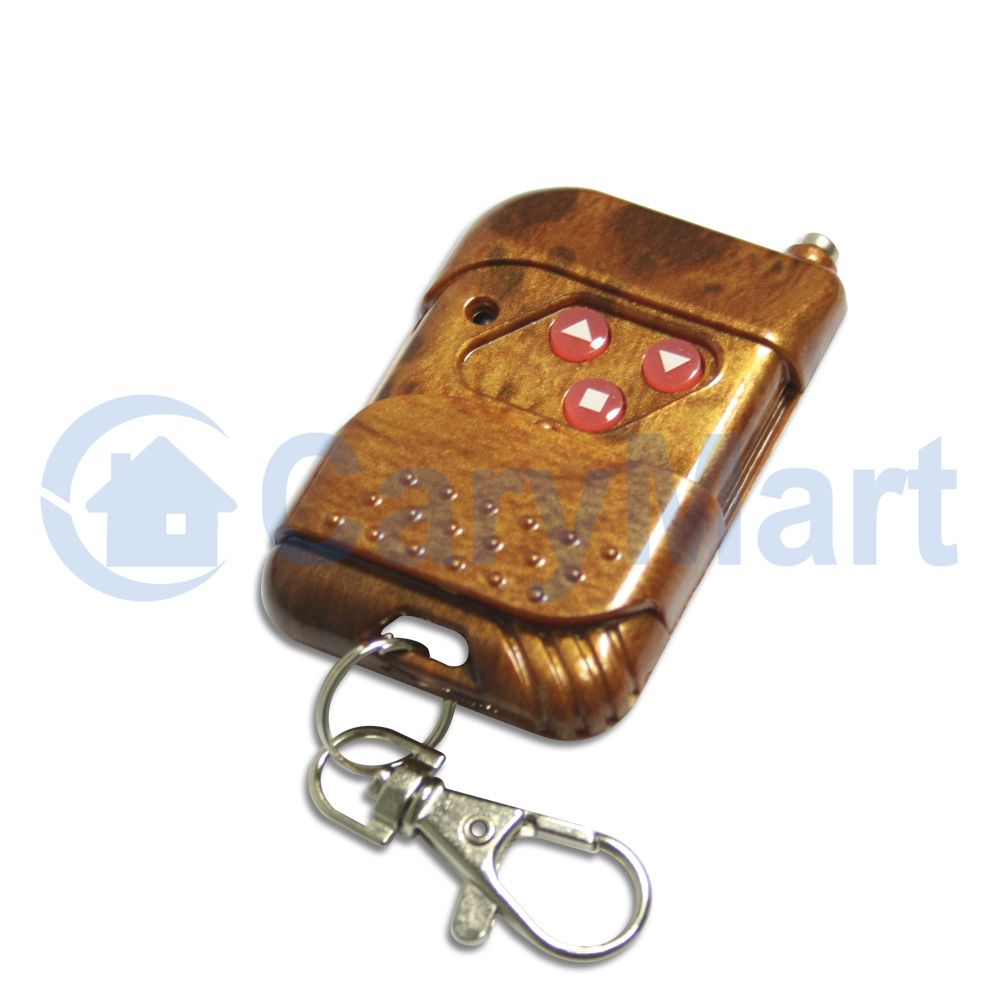

Parameter des Sender:
Modell Nr.: 0021076 (C-3-2L)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Holzmuster
Kanal/Knopf: 3
Symbol des Knopfs: ▲, ▼, ■
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 3mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: EV1527
Enkodierung Typ: Lerncode (bis zu 1 Million Kodes, reduziert die Kollision Kode und die Möglichkeit des Abtastens von den unbefugten Kodes)
Die Entfernung 100m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 100m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm
Gewicht: 30g
Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.

Geeigneter Sender:
Der Empfänger kann mit verschiedenen Sender arbeiten, wie Model C-3-2L (100M), CG-3 (500M), oder CB-3-2 (1000M) usw.

Reichweite:
Mit dem Sender wie C-3-2L kann die Reichweite max. 100M im Freifeld sein.
Die Entfernung von 100M ist ein theoretische Wert. Es soll auf einer öffentlichen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Mit Antenne oder CB-3-2 Sender kann es die Reichweite erhöhen.

Verwendung (mit Sender C-3-2L):

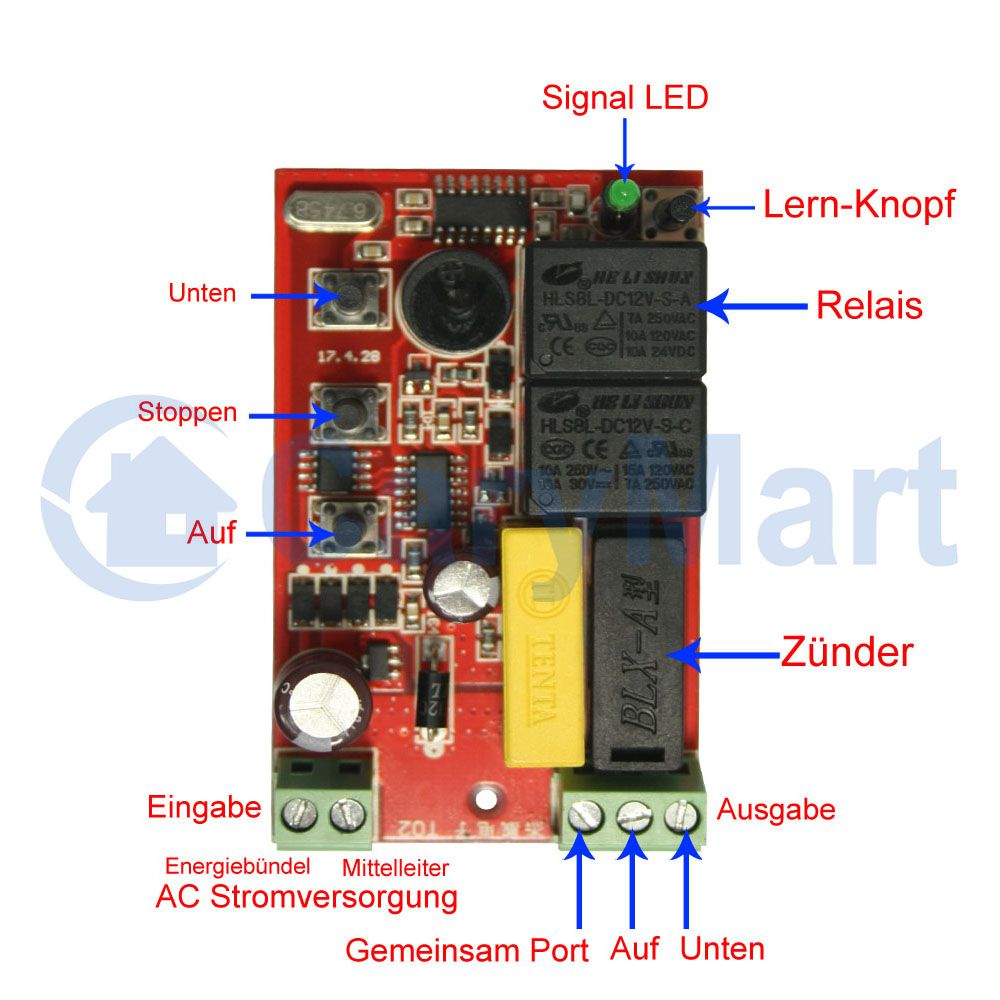

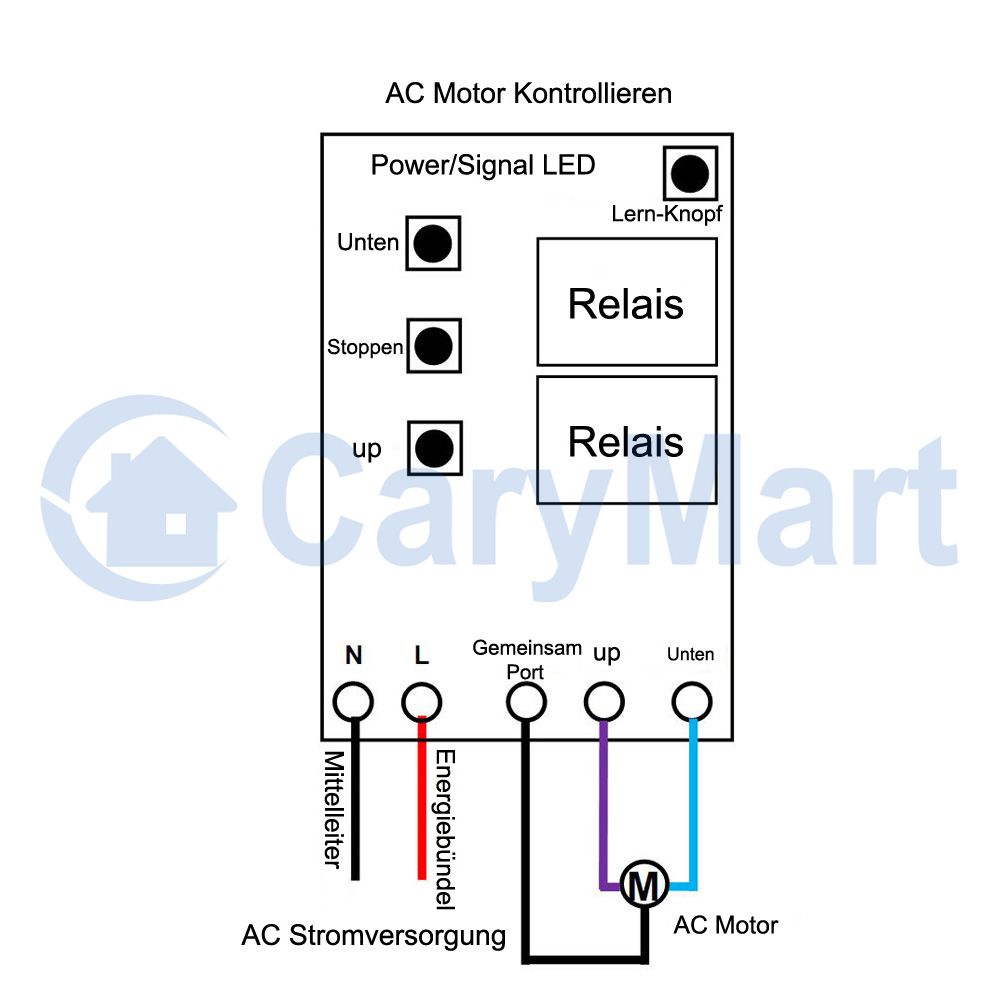

Verdrahtung (AC Motor Kontrollieren)
1) Verbinden das Energiebündel der AC Stromversorgung an dem Terminal "L" von der Eingabe, und verbinden den Mittelleiter der AC Stromversorgung an an dem Terminal "N" von der Eingabe.
2) Verbinden den Terminal "COM" an dem normalen Draht des AC Motors, Verbinden den Terminal "UP" und "DOWN" an die positive/umgekehrte Rotation Drähte des AC Motors. Und Sie können zwei Drähte des Motors wechseln, um die Rotieren Richtung zu wechseln.

Operation:
Mit dem Sender kontrollieren die positive / umgekerte  Rotation des AC Motors.
Drücken den Knopf ▲ des Senders: Der Motor rotiert in positive Richtung.
Drücken den Knopf ■ des Senders: Der Motor stoppt.
Drücken den Knopf ▼ des Senders: Der Motor rotiert in umgekehrte Richtung.
Drücken den Knopf ■ des Senders: Der Motor stoppt.

Mit den manuellen Knöpfen auf dem Empfänger kontrollieren die positive / umgekehrte Rotation des AC Motors
Drücken den Knopf ▲ auf dem Empfänger: Der Motor rotiert in positive Richtung.
Drücken den Knopf ■ auf dem Empfänger: Der Motor stoppt.
Drücken den Knopf ▼ auf dem Empfänger: Der Motor rotiert in umgekehrte Richtung.
Drücken den Knopf ■ auf dem Empfänger: Der Motor stoppt.
