Merkmal:
Steuern Sie die Vorwärtsdrehung, den Stopp, die Rückwärtsdrehung und die
Geschwindigkeitsregulierung des DC-Bürstenmotors.
Steuern Sie das Ausfahren, Stoppen, Einfahren und die
Geschwindigkeitsregelung des DC-Linearantriebs.
Spezifikation:
Modell: 0044009
Betriebsspannungsbereich: DC 9V~60V
Nennstrom: 10A
Der maximaler bedienter Strom: 20A

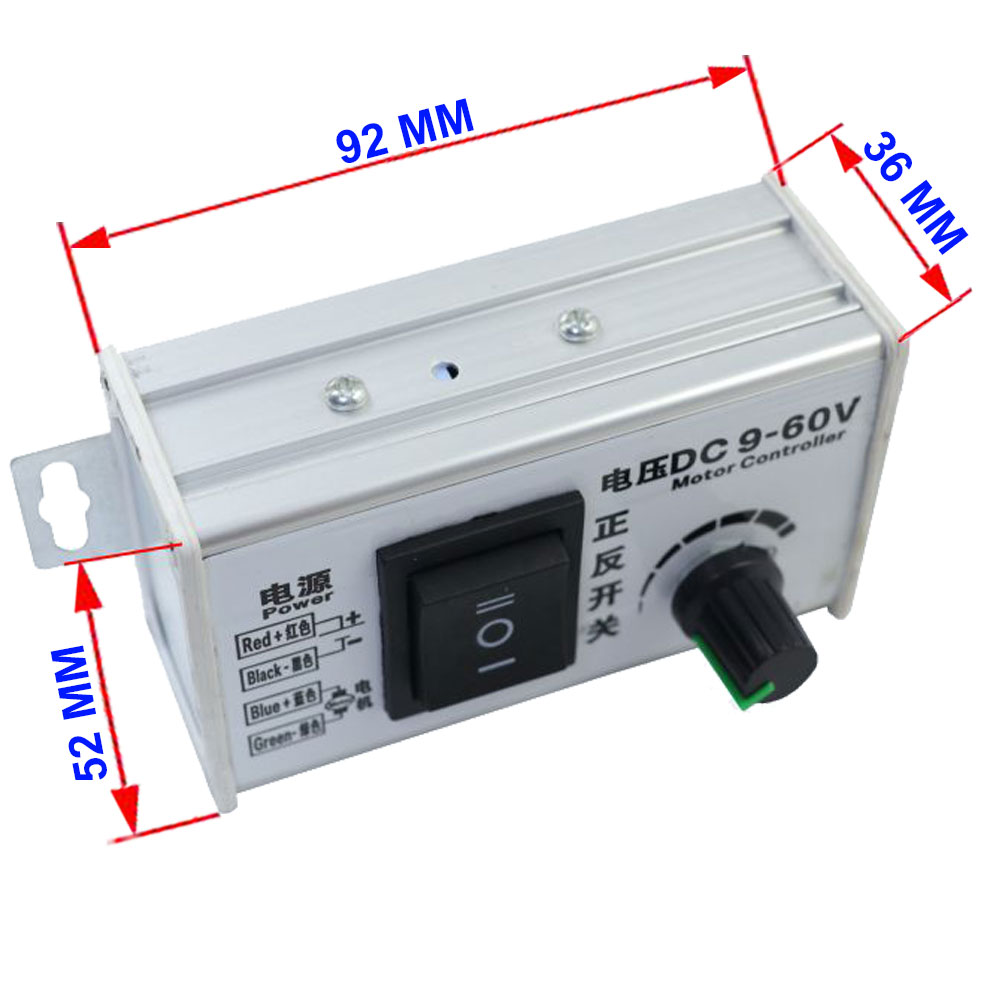

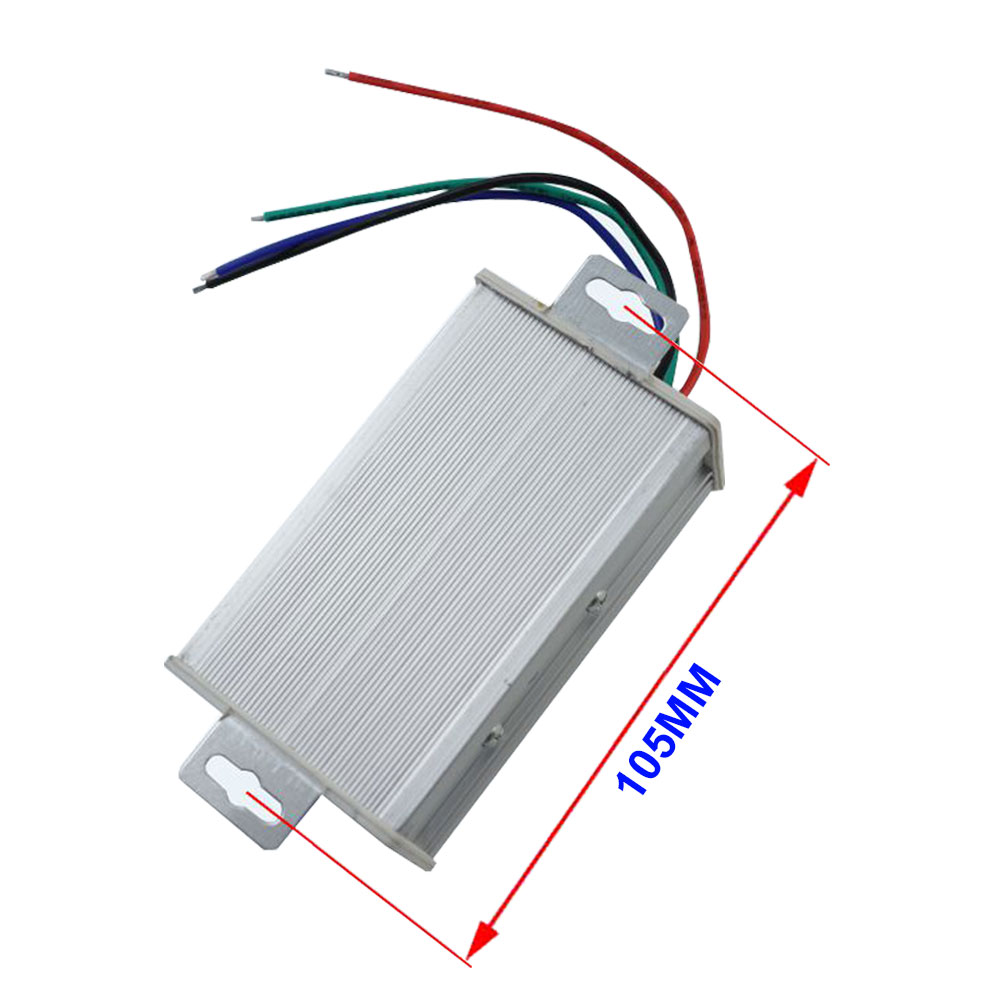

Größe: 92 x 52 x 36 mm
Regelbare Geschwindigkeit Bereich: 5%~100%
Regelbaren Potentionmeter: 100K

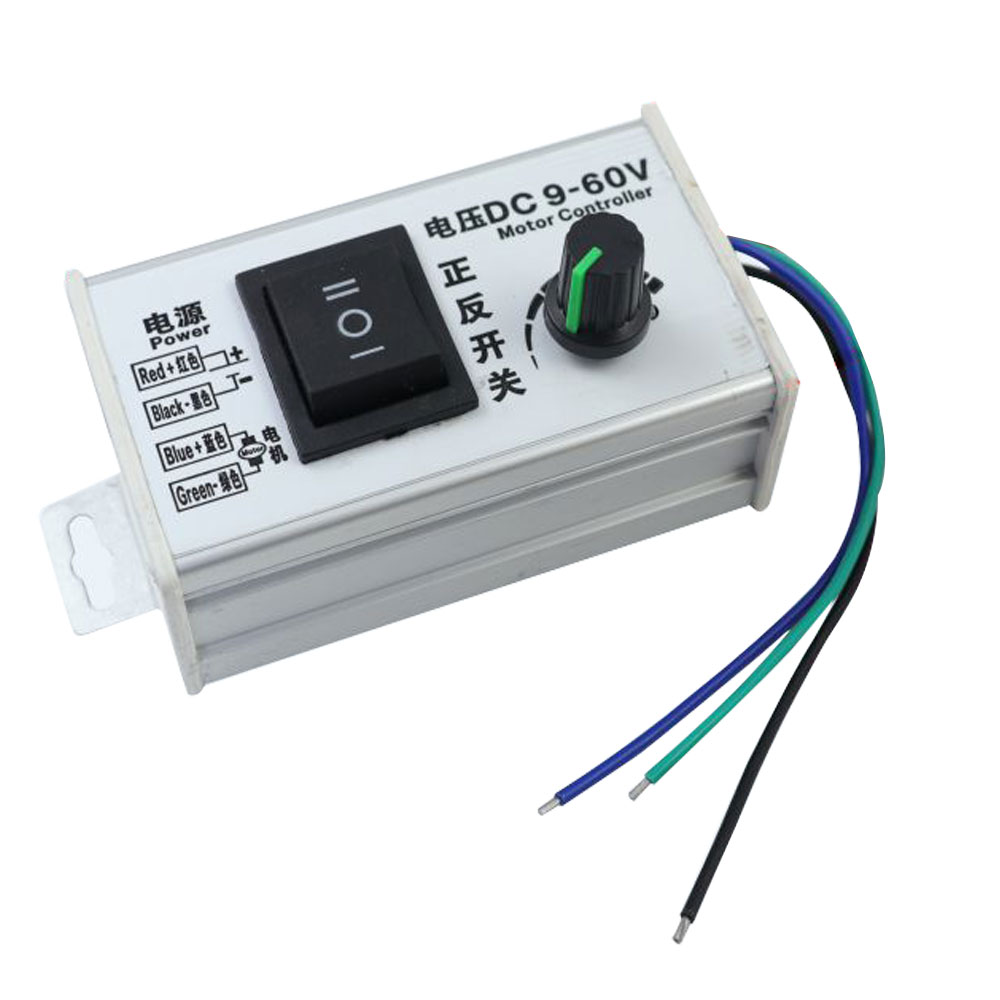

Verdrahtung:

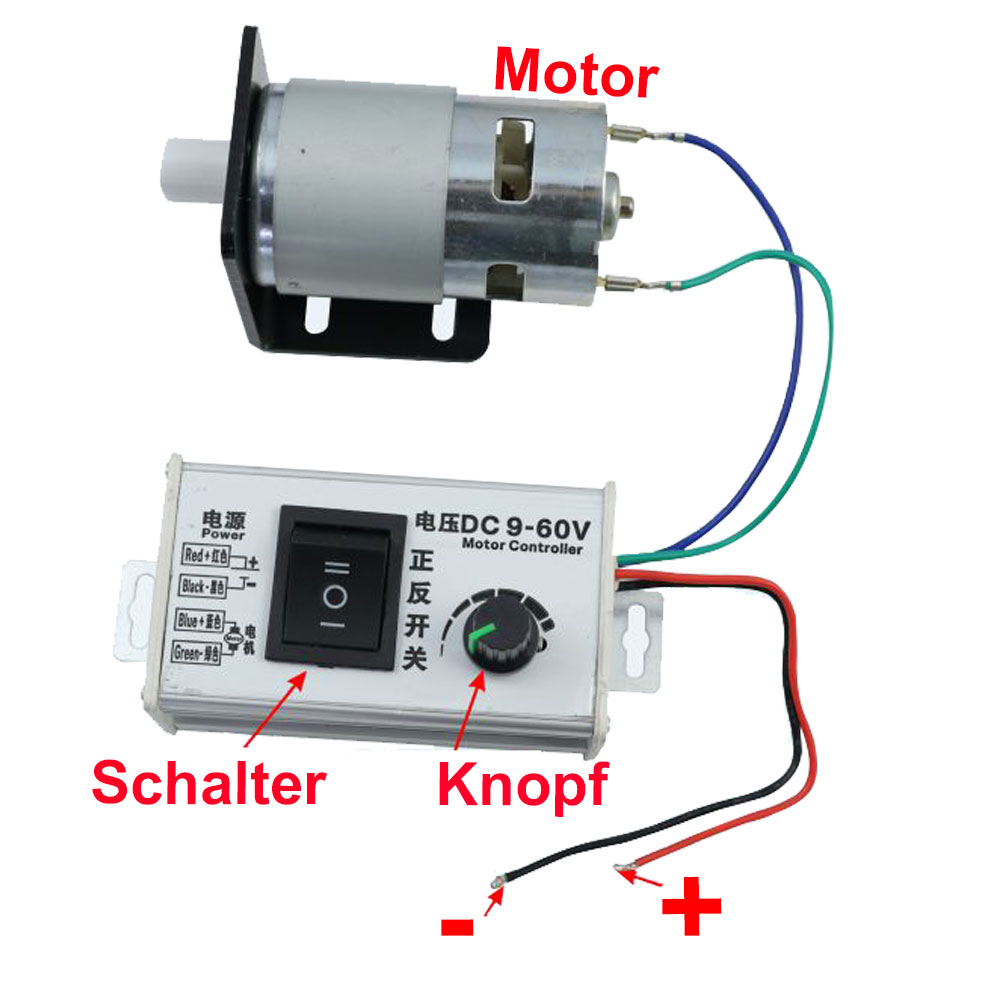

1) Schließen Sie den Pluspol der DC Stromversorgung an das rote Kabel, und
schließen Sie den Minuspol der DC Stromversorgung an das schwarze Kabel. Die
Pluspol und Minuspol können nicht vertauscht werden, Andernfalls wird der
Controller beschädigt.
2) Schließen Sie den Linearantrieb oder den Gleichstrommotor an das blaue
Kabel und das grüne Kabel. Sie können diese beiden Drähte vertauschen, um
die Bewegungsrichtung zu ändern.
Betrieb für Linearantrieb:
Bringen Sie den Schalter in die Position obere, der Linearantrieb fährt nach
außen.
Bringen Sie den Schalter in die Position mittlere, der Linearantrieb stoppt.
Bringen Sie den Schalter in die Position untere, der Linearantrieb fährt
nach innen zurück.
Drehen Sie den Knopf, um die Bewegungsgeschwindigkeit de Linearantrieb
einzustellen.
Drehen im Uhrzeigersinn, Linearantrieb zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Linearantrieb zu verlangsamen.
Betrieb für Gleichstrommotor:
Bringen Sie den Schalter in die Position obere, der Motor dreht in positive
Richtung.
Bringen Sie den Schalter in die Position mittlere, der Motor stoppt.
Bringen Sie den Schalter in die Position untere, der Motor dreht sich in
umgekehrter Richtung.
Drehen Sie den Knopf, um die Drehzahl de Gleichstrommotor einzustellen.
Drehen im Uhrzeigersinn, Motor zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Motor zu verlangsamen.
