Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische
Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben
und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute
Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 3.5 mm/s bis 100 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250
mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn
die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten,
und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V
Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen
Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 1000 mm
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s,
14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s, 50±10mm/s, 100±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last
zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler
Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen
Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 10
mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckerstil kann angepasst werden: Standardmäßig ist es ein
Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker
usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung
bereitstellen.
Die Ausrichtung der Front- und Rücksteckers ist standardmäßig, wir können
ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad
drehen.
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Kabel
Kabellänge: 500±10% mm, die Länge kann auch an Ihre spezifischen
Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen
Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.

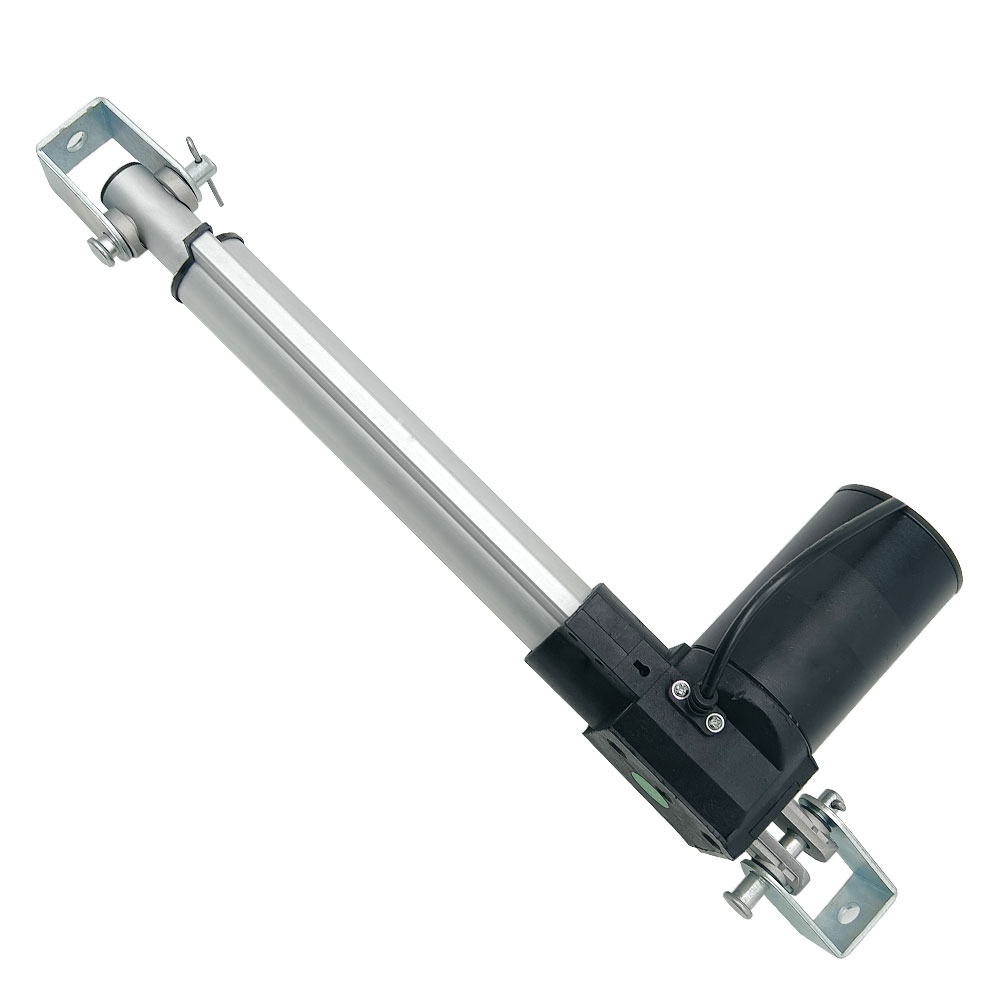

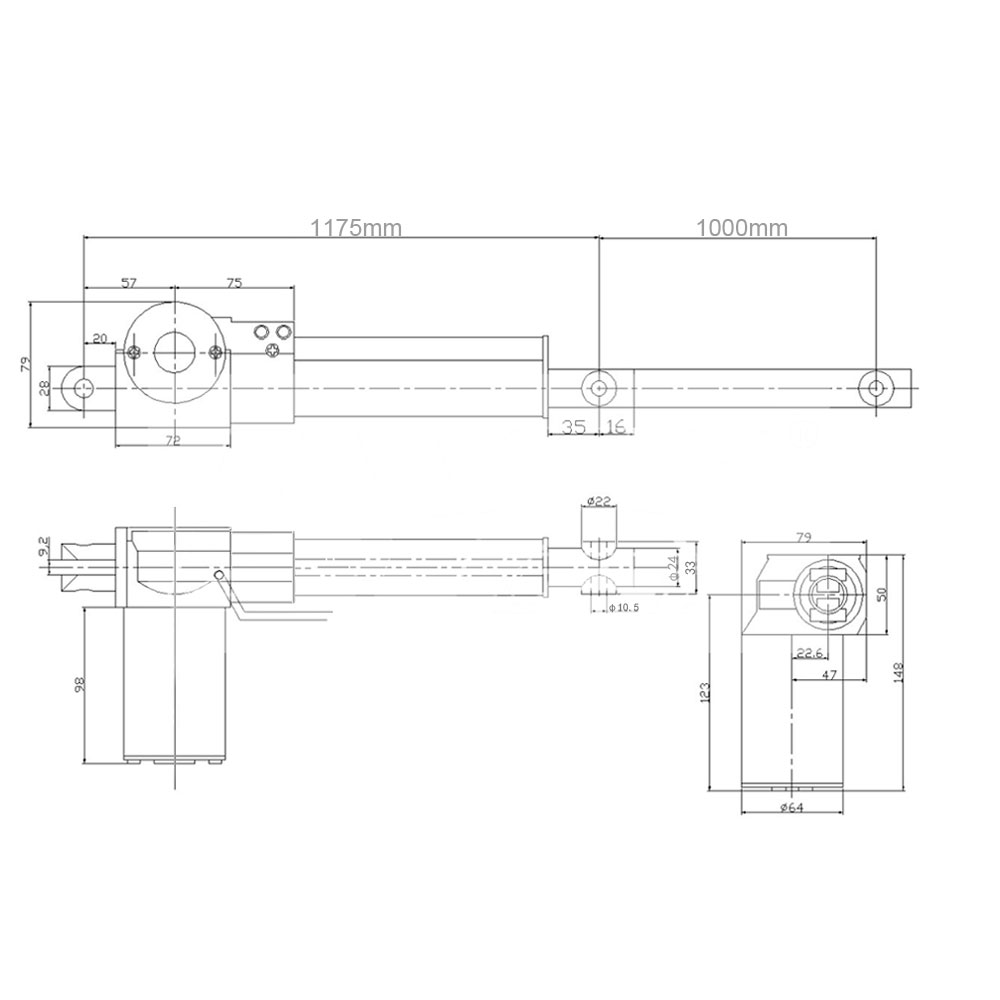

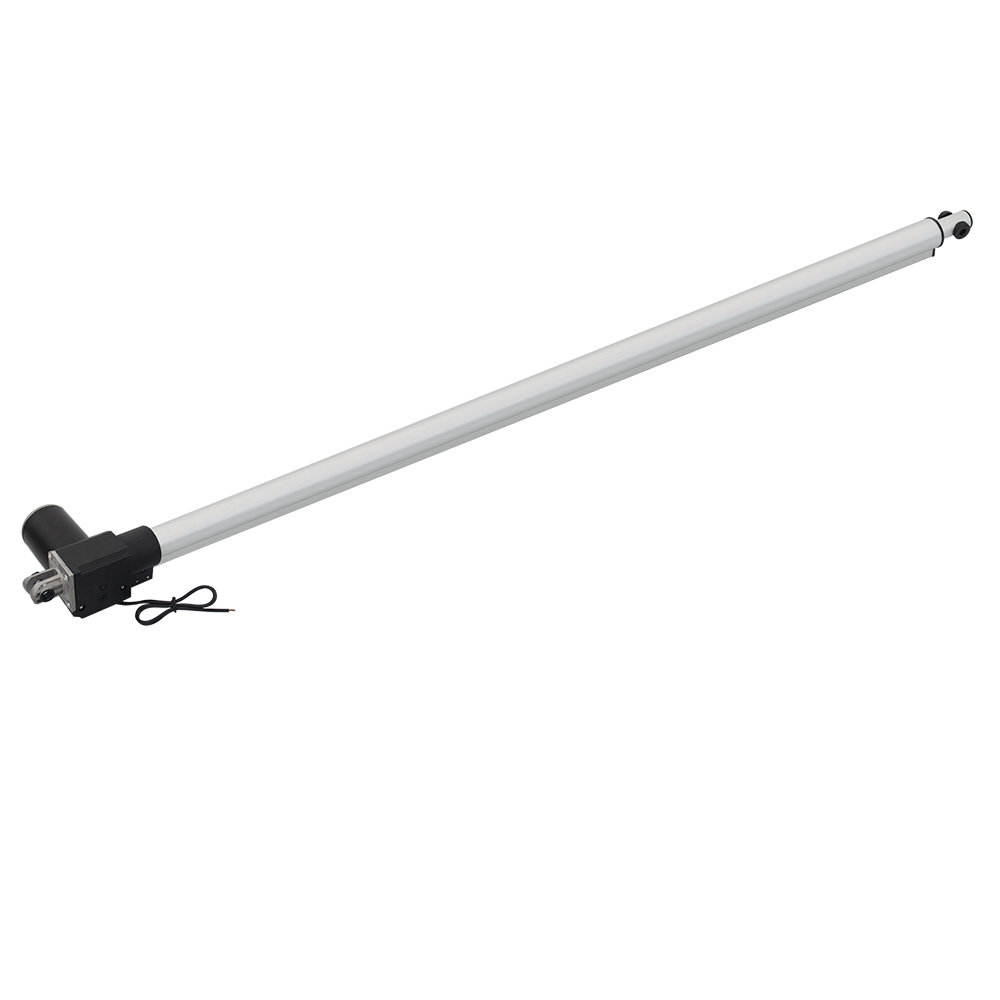

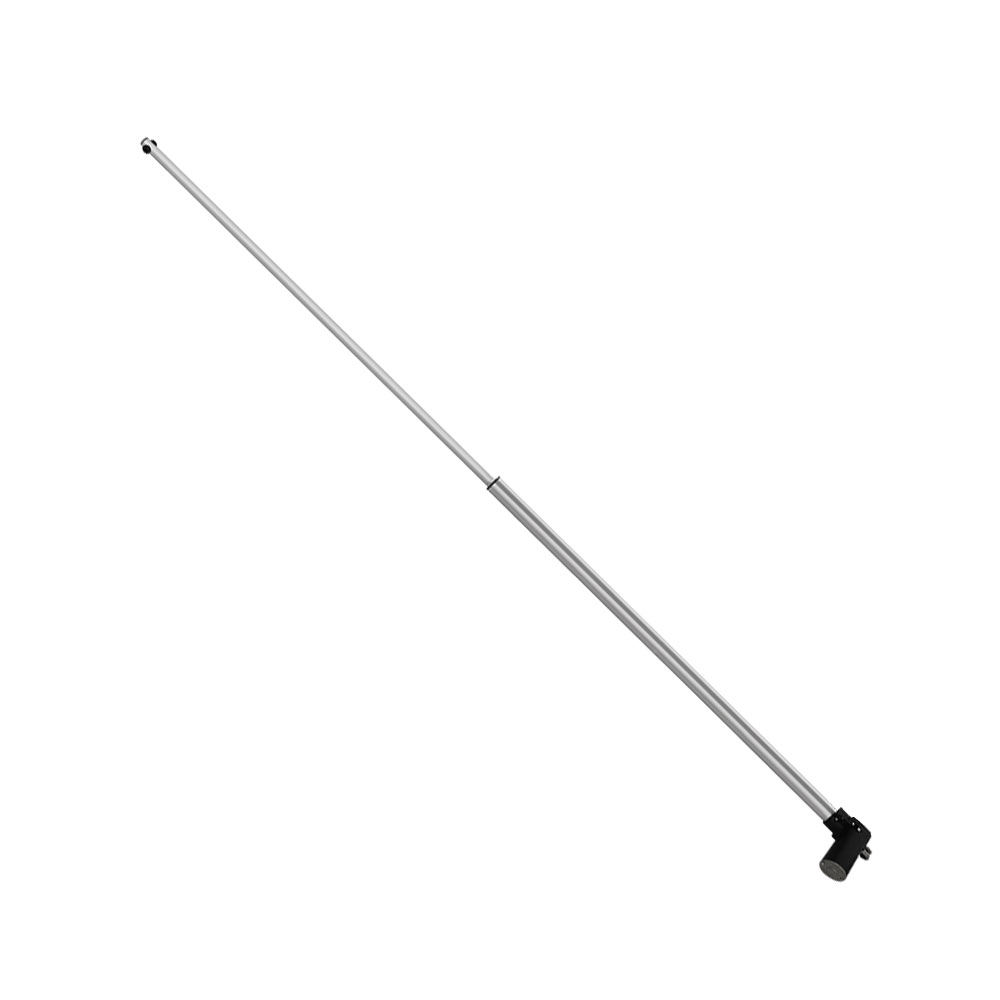

Hub und Länge (Modell 0041588):
Hub: 1000 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 1175 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt
der Mittenabstand zwischen den beiden Montagelöchern 2175 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion
anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.
Geben Sie beispielsweise die Hublänge von 960 mm und die Einzugslänge von
1300 mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche
Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub
sein.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last
Volllastgeschwindigkeit
Maximaler Schubkraft
Selbsthemmungskraft
3.5mm/s
3mm/s
6000N / 600 kg
7000N / 700 kg
5mm/s
3.5mm/s
6000N / 600 kg
6500N / 650 kg
7mm/s
5mm/s
3500N / 350 kg
3900N / 390 kg
9mm/s
7mm/s
3000N / 300 kg
3300N / 330 kg
14mm/s
10mm/s
2500N / 250 kg
2800N / 280 kg
18mm/s
13mm/s
1500N / 150 kg
1700N / 170 kg
28mm/s
20mm/s
1200N / 120 kg
1400N / 140 kg
38mm/s
26mm/s
1000N / 100 kg
1100N / 110 kg
50mm/s
35mm/s
600N / 60 kg
600N / 60 kg
100mm/s
70mm/s
300N / 30 kg
200N / 20 kg
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden
kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht
Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen
Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die
tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer
Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache
des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden
Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne
Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet,
wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um
eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale
Schubkraft.

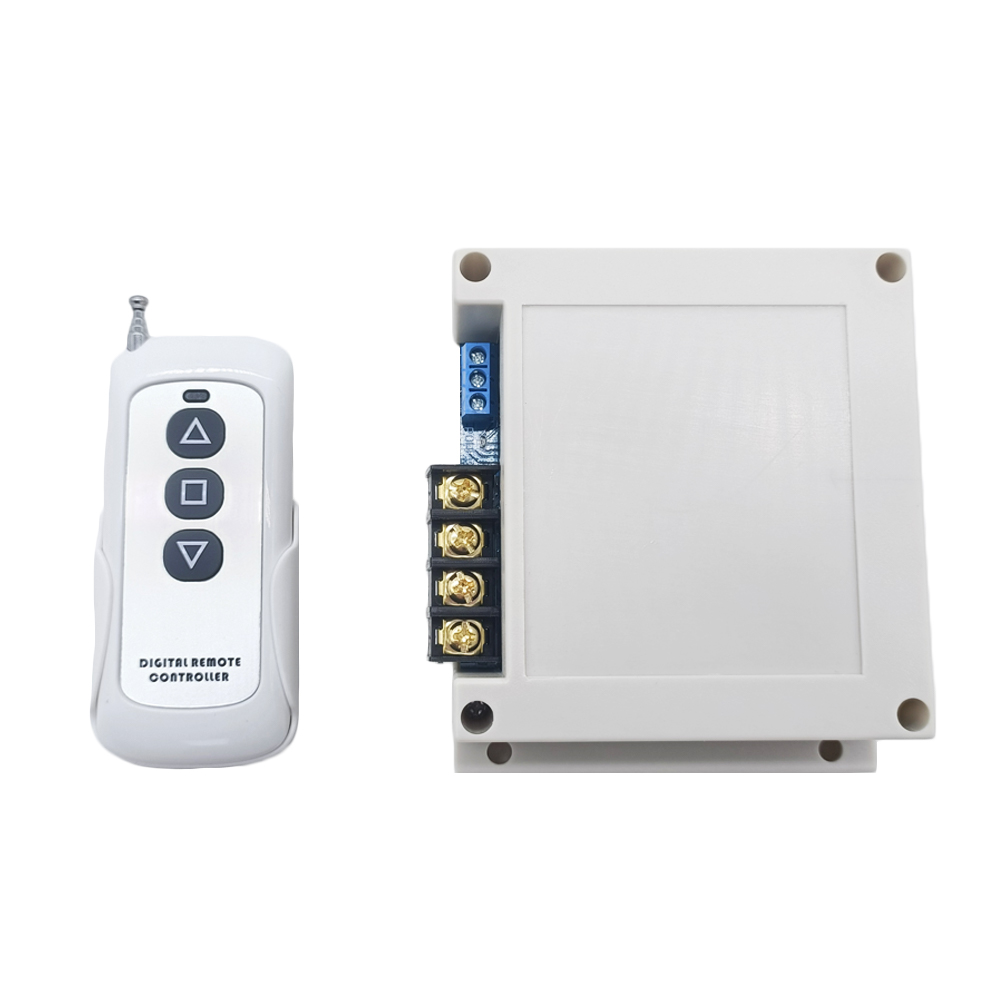

Informationen zur drahtlosen Fernbedienung:
Anwendung:

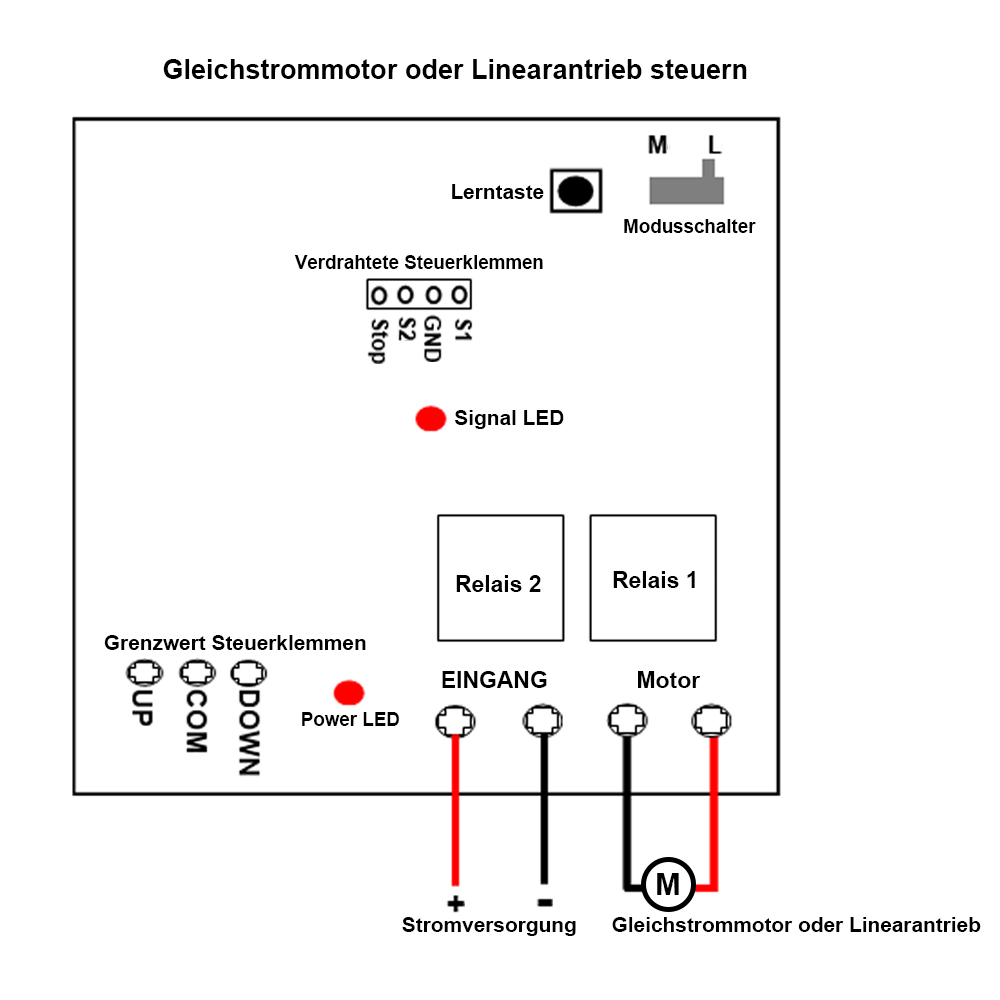

Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor
oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses
Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger
anschließen, können Sie den Motor mit der Fernbedienung in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen
Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung
zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den
Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen.
Sie können auch einen manuellen Schalter an den Empfänger anschließen und
damit den Motor oder den Linearantrieb steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Zwei Arbeitsmodi.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter
Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die
Fernbedienung.

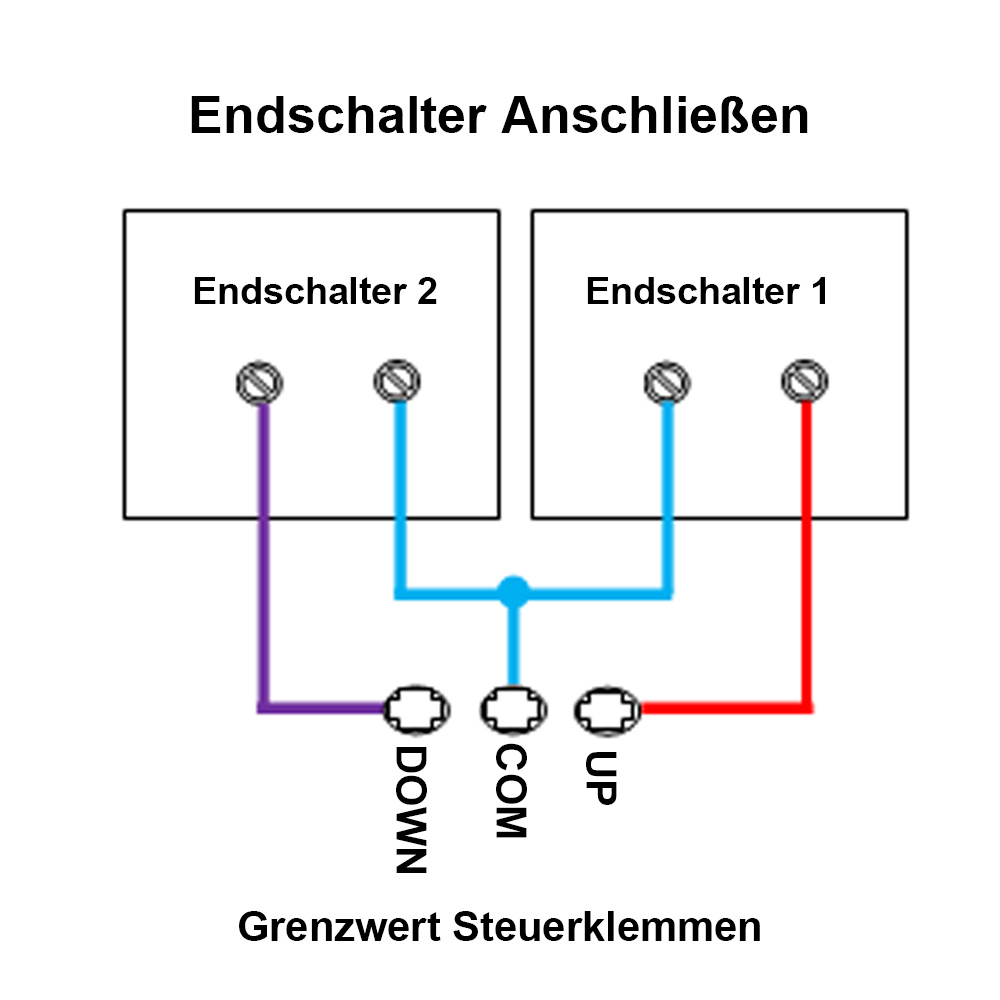

Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe
Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen.

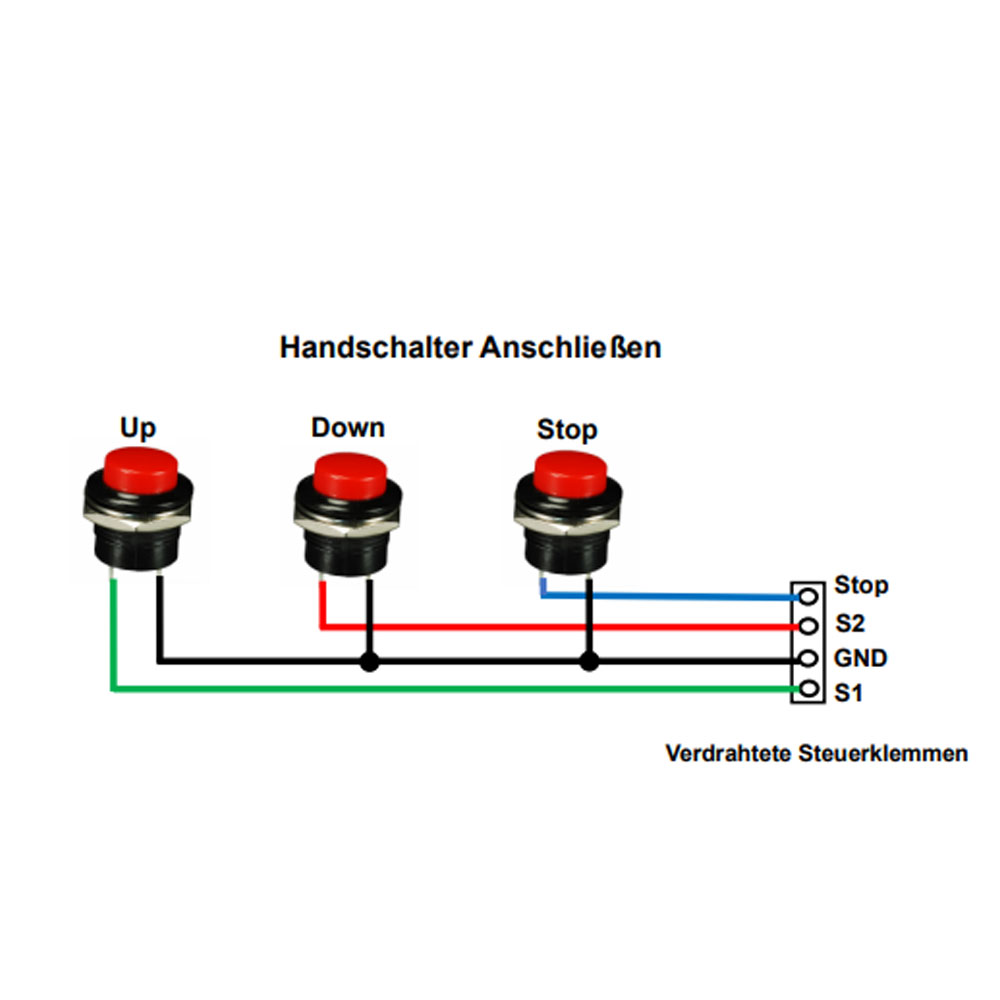

Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um
den Motor oder den Linearantrieb zu steuern.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von
jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

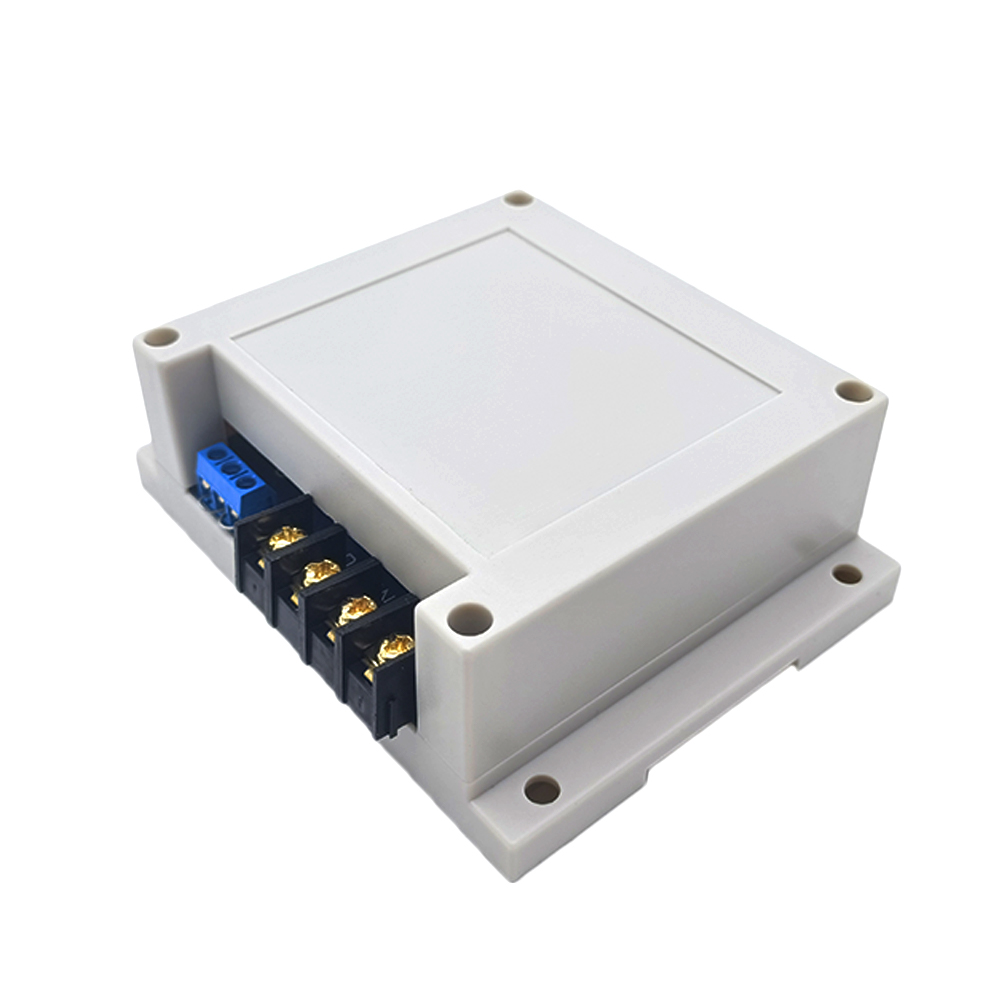

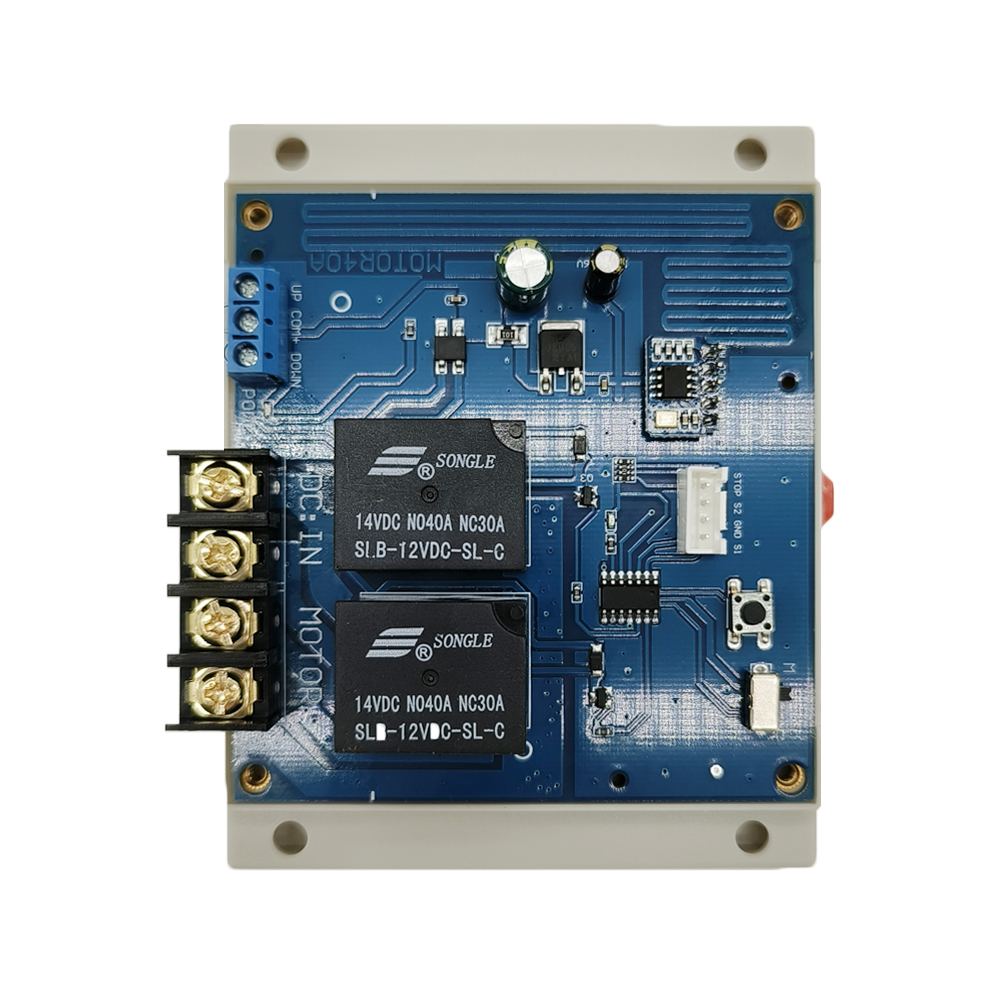

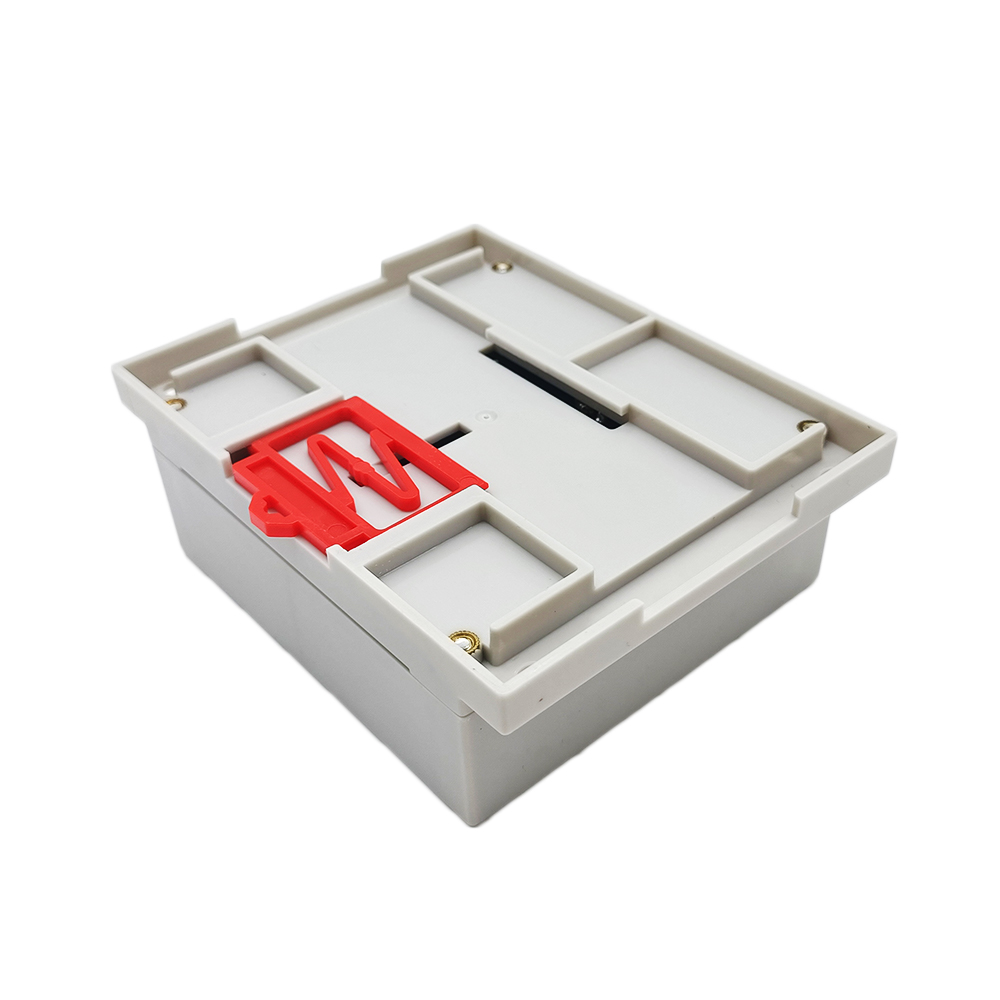

Empfängerparameter:
Modell: S1PF-DC12 / S1PF-DC24
Betriebsspannung: 12±1 VDC (Modell S1PF-DC12) oder 24±2 VDC (Modell
S1PF-DC24), die Betriebsspannung muss bei der Bestellung angegeben werden.
Ausgangsspannung: 12V DC (Modell S1PF-DC12) oder 24V DC (Modell S1PF-DC24)
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten
Ruhestrom: ≤10mA
Nennstrom: 40A, daher darf der maximale Anlaufstrom des Linearantriebs oder
des Motors 40A nicht überschreiten.
Drahtbereich für die Terminals: 22-12 AWG
2 Wählbare Modi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 115 x 95 x 40 mm

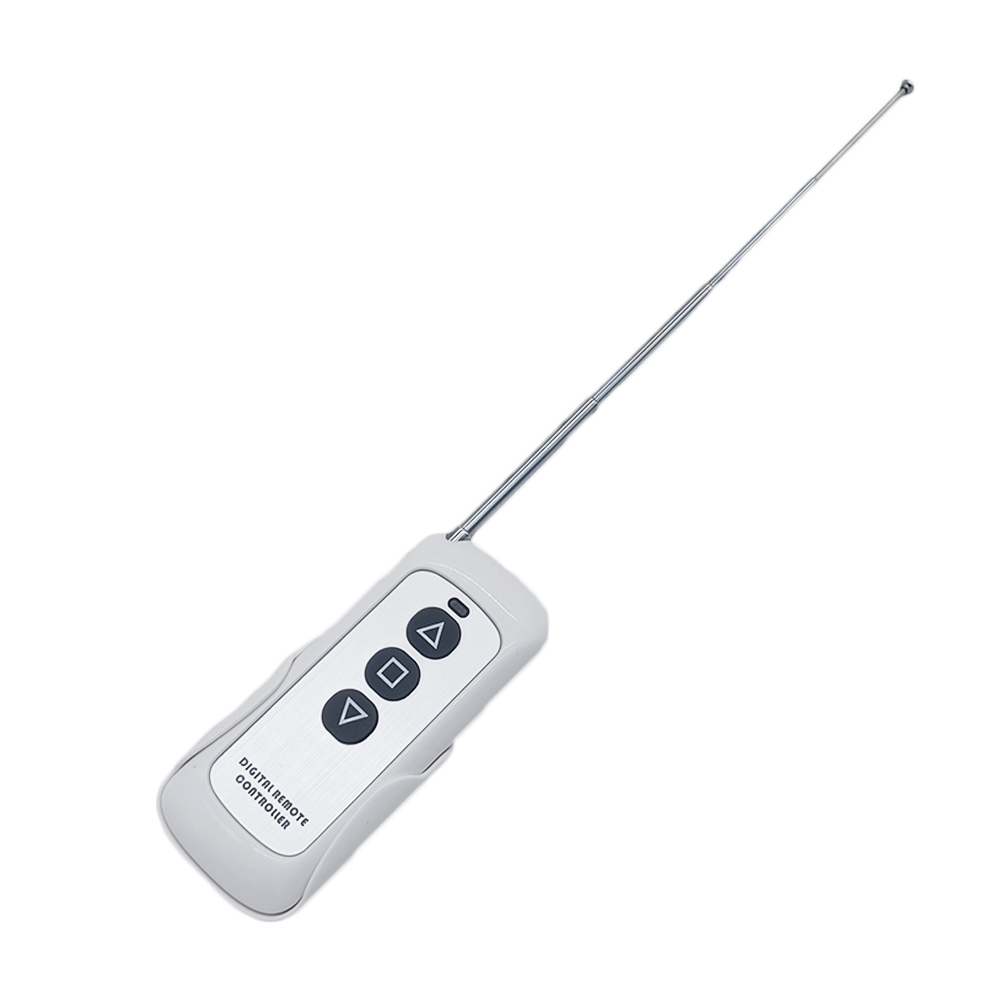

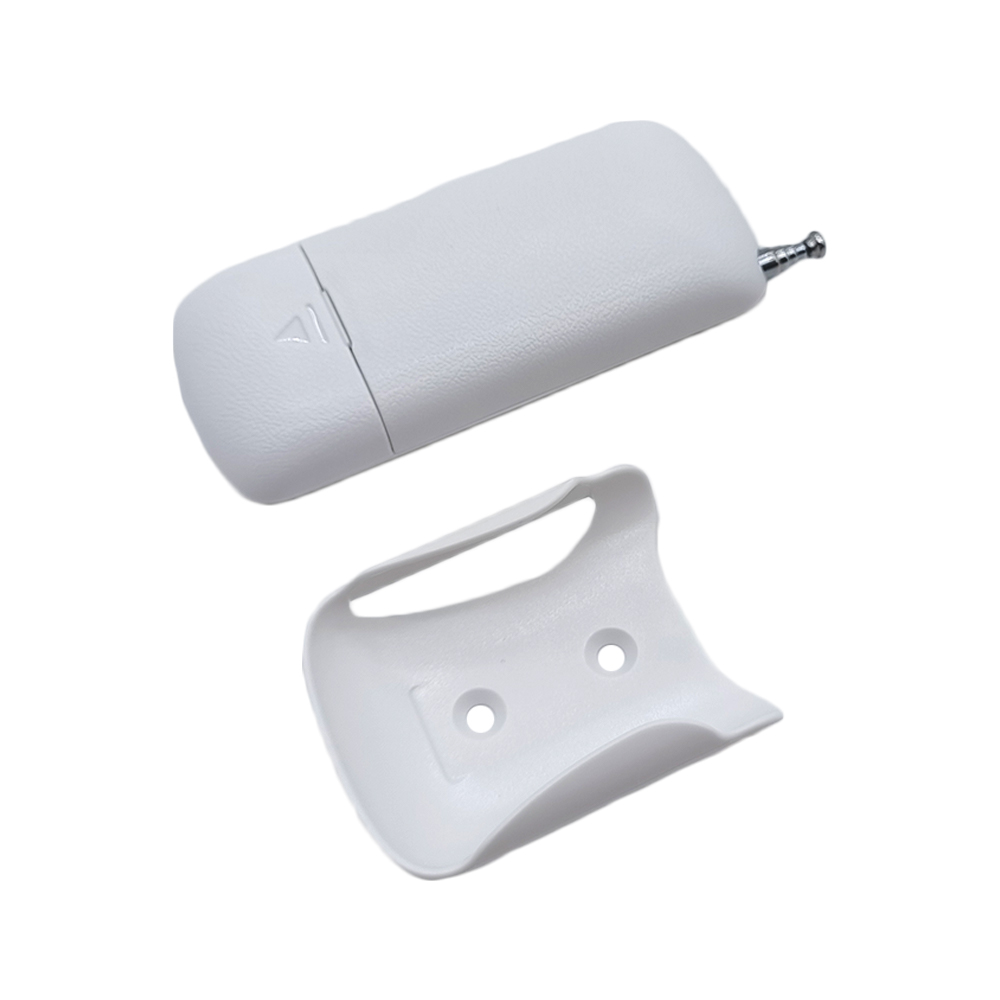

Parameter des Fernsteuerung / Handsender:
Modell Nr.: 0021126 (CP-3L)
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite
erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie
CWC-3L
(wasserdicht, Reichweite von 50 Metern / 150 Fuß),
C-2-2
(Reichweite von 100 Metern / 300 Fuß),
C-3-2
(Reichweite von 100 Metern / 300 Fuß),
CP-2
oder
CP-3L
(Reichweite von 500
Metern / 1500 Fuß),
CV-2-2
(Reichweite von 500 Metern / 1500 Fuß),
CG-3
(Reichweite von 500 Metern / 1500 Fuß) oder
CB-3-2
(Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit
Zwei Tasten Sender funktionieren, wie C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit
drei Tasten Sender funktionieren, wie CWC-3L, C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn
es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale
Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des
Linearantriebs verwendet werden. Wenn die Stromversorgung dieser Geräte DC
12V beträgt, sollten Sie den Empfänger mit derselben DC 12V Version
auswählen. Wenn die Stromversorgung dieser Geräte DC 24 V beträgt, sollten
Sie den Empfänger mit derselben DC 24 V Version auswählen.

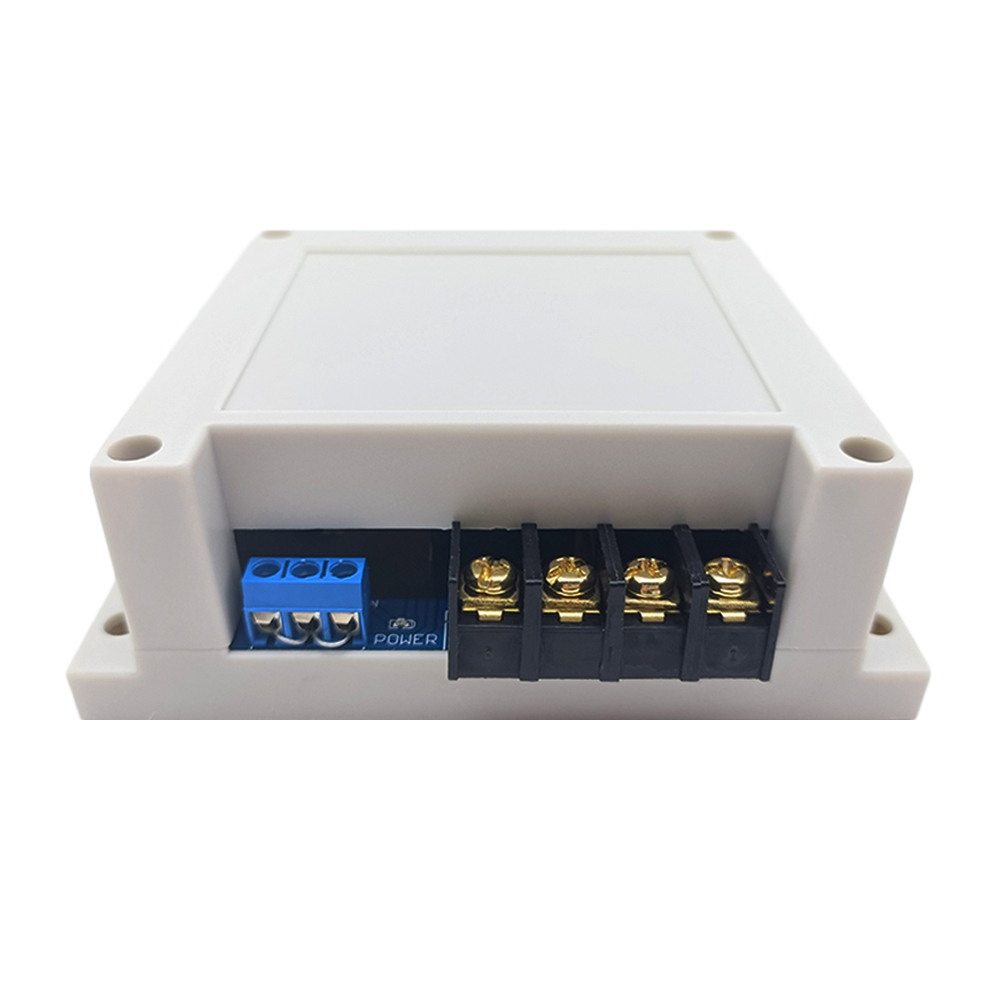

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern
möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme + von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme
- von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den
Klemmen Motor. Sie können diese beiden Drähte austauschen, um die
Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu
ändern.
Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus
versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie
folgt:
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet
werden.
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im
Empfänger auf L.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im
Empfänger auf M.
Der Bedienung durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe
Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und
Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum
Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an
die Klemmen COM und UP anschließen, und einen weiteren normalerweise
geschlossenen Endschalter an die Klemmen COM und DOWN anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb
ausgefahren ist, wenn zwei Klemmen COM und UP getrennt sind, Motor oder
Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt,
wenn zwei Klemmen COM und DOWN getrennt sind, Motor oder Linearantrieb
stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit
normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen
anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs
verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan
an die verdrahteten Steuerklemmen STOP, S1, COM und S2 anschließen.
1) Steuermodus Verriegelung:
Wenn zwei Klemmen S1 und COM angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen
STOP und COM angeschlossen werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen S2 und COM angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen STOP
und COM angeschlossen werden, stoppt der Motor oder Linearantrieb.
2) Steuermodus Momentan:
Wenn zwei Klemmen S1 und COM angeschlossen werden, dreht sich der Motor
in positive Richtung oder der Linearantrieb fährt aus. Wenn zwei Klemmen S1 und
COM getrennt werden, stoppt der Motor oder Linearantrieb.
Wenn zwei Klemmen S2 und COM angeschlossen werden, dreht der Motor die
Umkehrrichtung oder der Linearantrieb fährt ein. Wenn zwei Klemmen S2 und
COM getrennt werden, stoppt der Motor oder Linearantrieb.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den
in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen
Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch
an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur
Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie
benötigen.

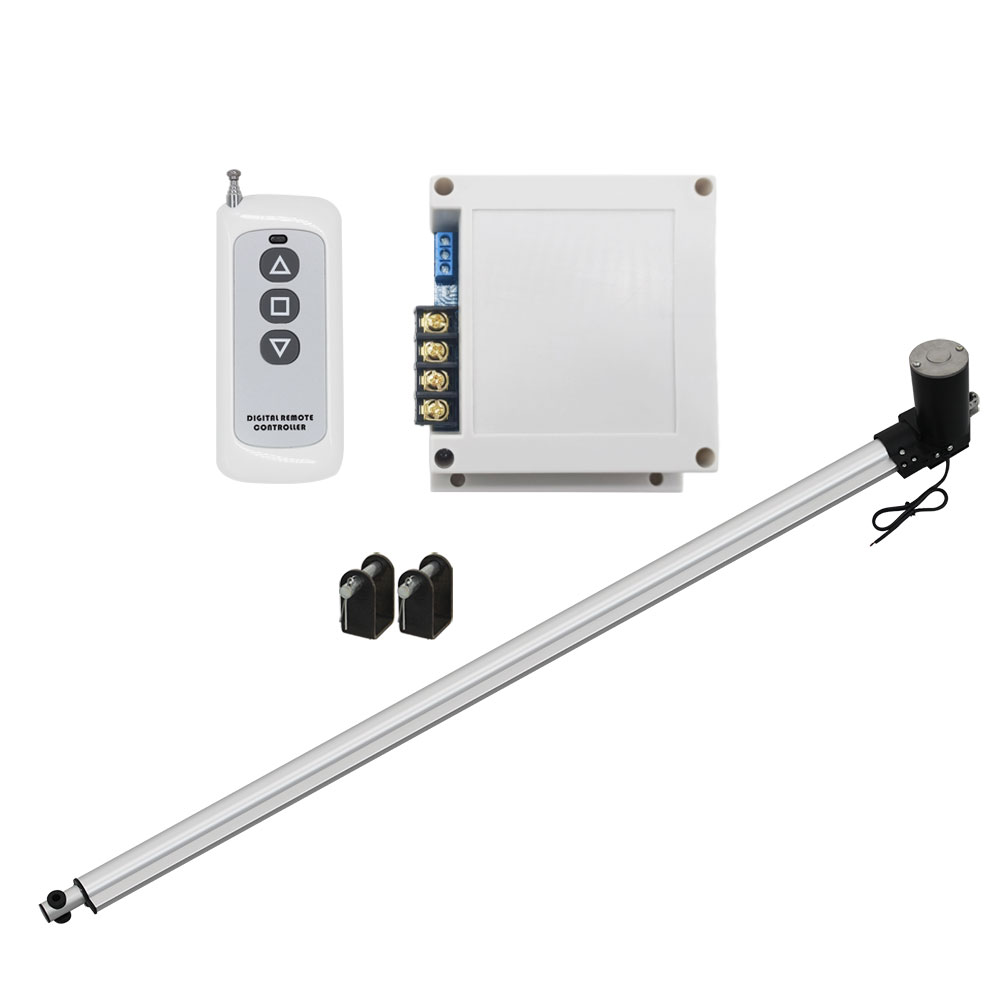

Lieferumfang:
1 x Linearantrieb B
1 x Empfänger: S1PF-DC12 / S1PF-DC24
1 x Handsender: CP-3

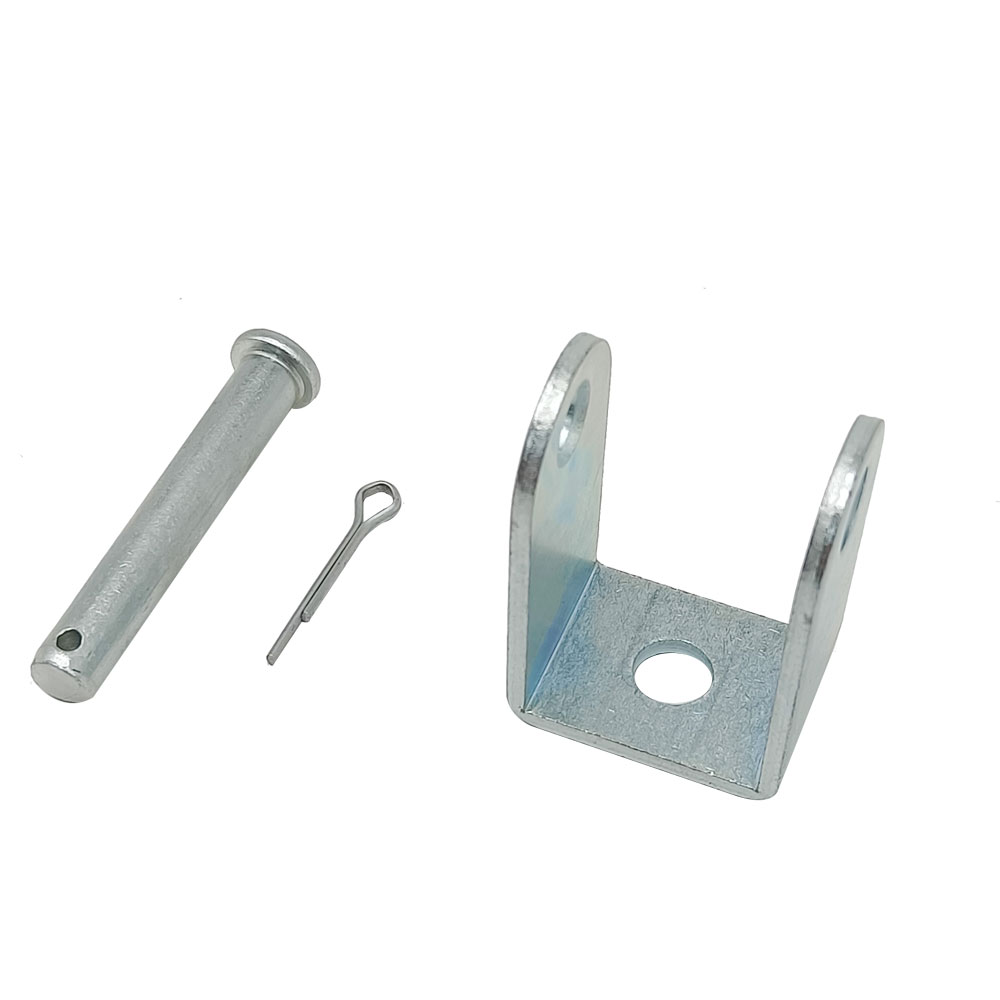

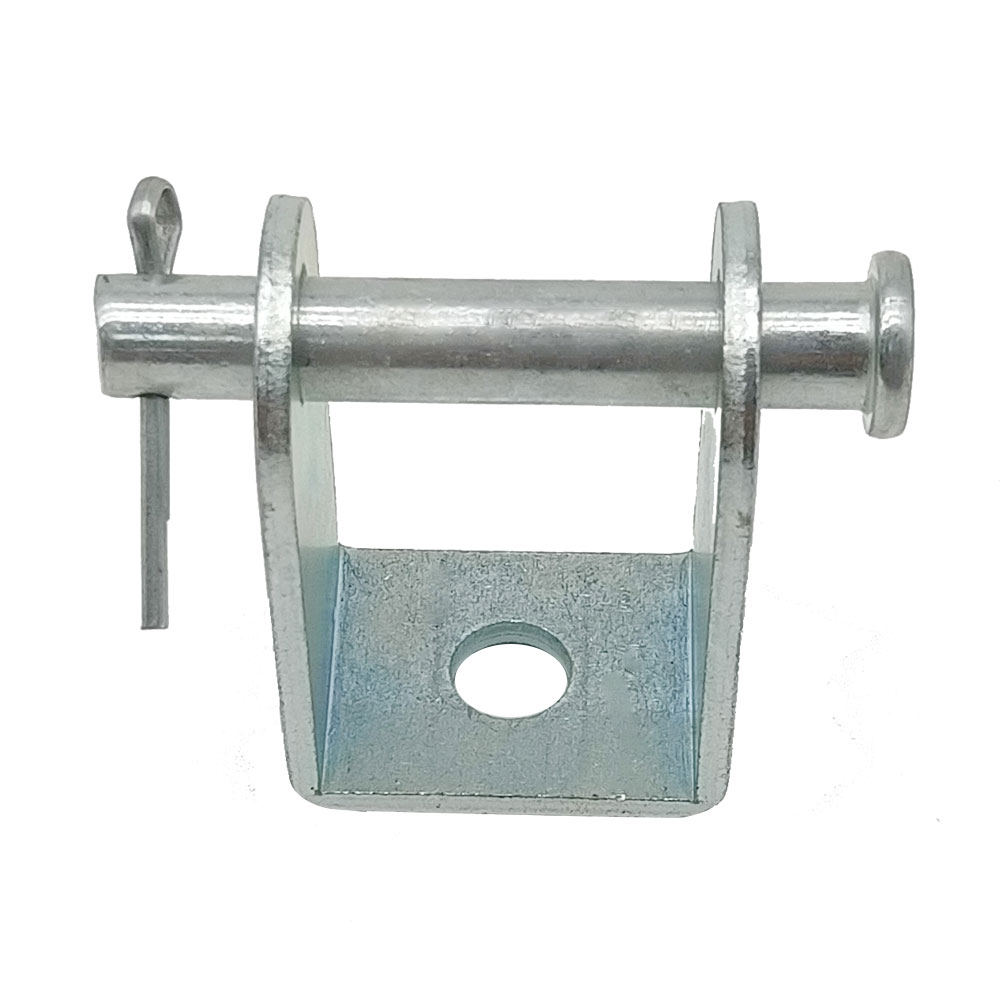

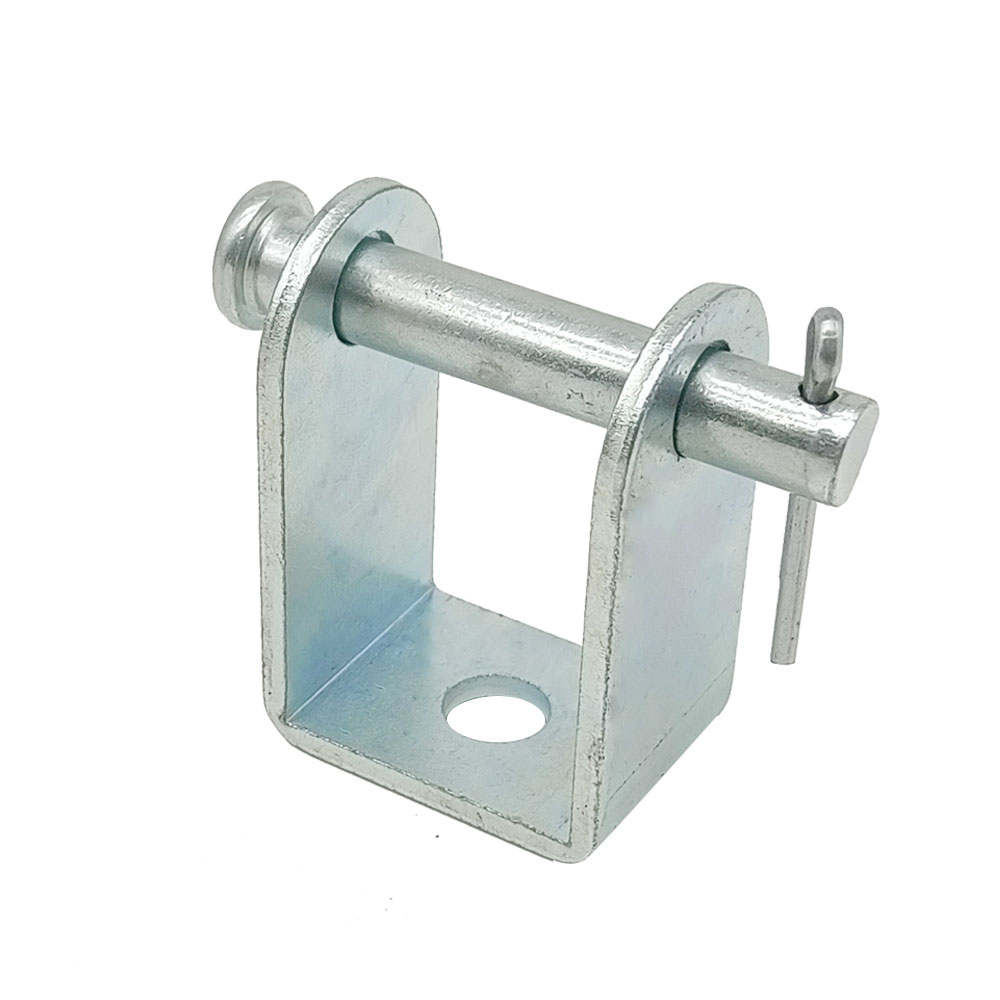

2 x Befestigungsbügel B
1 x Bedienungsanleitung
