Hallo, willkommen in unserem Shop. FernKontrolle bietet Ihnen die hochwertigen Fernbedienungsgeräte. Wir empfehlen Ihnen, unsere Fragen und Antworten zu lesen, bevor Sie Ihre Entscheidung treffen. Wenn Sie weitere Fragen haben, nehmen Sie bitte Kontakt mit uns auf. Wir werden Ihnen so bald wie möglich antworten.
Steuermotoren von Rollladen, Rolljalousien / Türen, Leinwände, Markisen, Pumpen, Winden, Förderanlagen oder anderen Geräten und Mechanik mit Spannung AC 110V/120V/220V/240V.
Universaleingang: unterstützen Spannung von AC110V (100V ~ 120V), weit werden die in den USA, Kanada verwendet... und Spannung von AC220V (200V ~ 240V), in Großbritannien, Frankreich...
Sie könnten zwei Motor in positiven oder umgekehrter Richtung mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung drehen. Die drahtlose RF Signal kann Wände, Fußböden und Türen durchdringen.
Geschutzt vor Gegenstrom und übermäßigem Strom
Mit externe Teleskopisch Antenne kann es eine weitere Reichweite haben.
Verwenden Sie einen 8-Bit-Mikroprozessor-Design und mit niedriger Leistung und Schneller Geschwindigkeit CMOS Technologie.
Zuverlässige Steuerung: Der Sender (kodierung) und der Empfänger (Decodierung) verwenden ein 8-Bit-Code.
Ein/mehrere Sender kann gleichzeitig ein/mehrere Empfänger steuern.
Wenn Sie am gleichen Ort zwei oder mehrere Anlagen benutzen, könnten Sie die mit verschiedenen Kode einstellen.
The Maximum Instantaneous Current of Starting Motor: 30A
Maximaler Betriebsstrom: 30A
Arbeiten mit Festcode-Sender oder Ablernencode-Sender.
Kodierung-Einstellung: Durch das Lernen

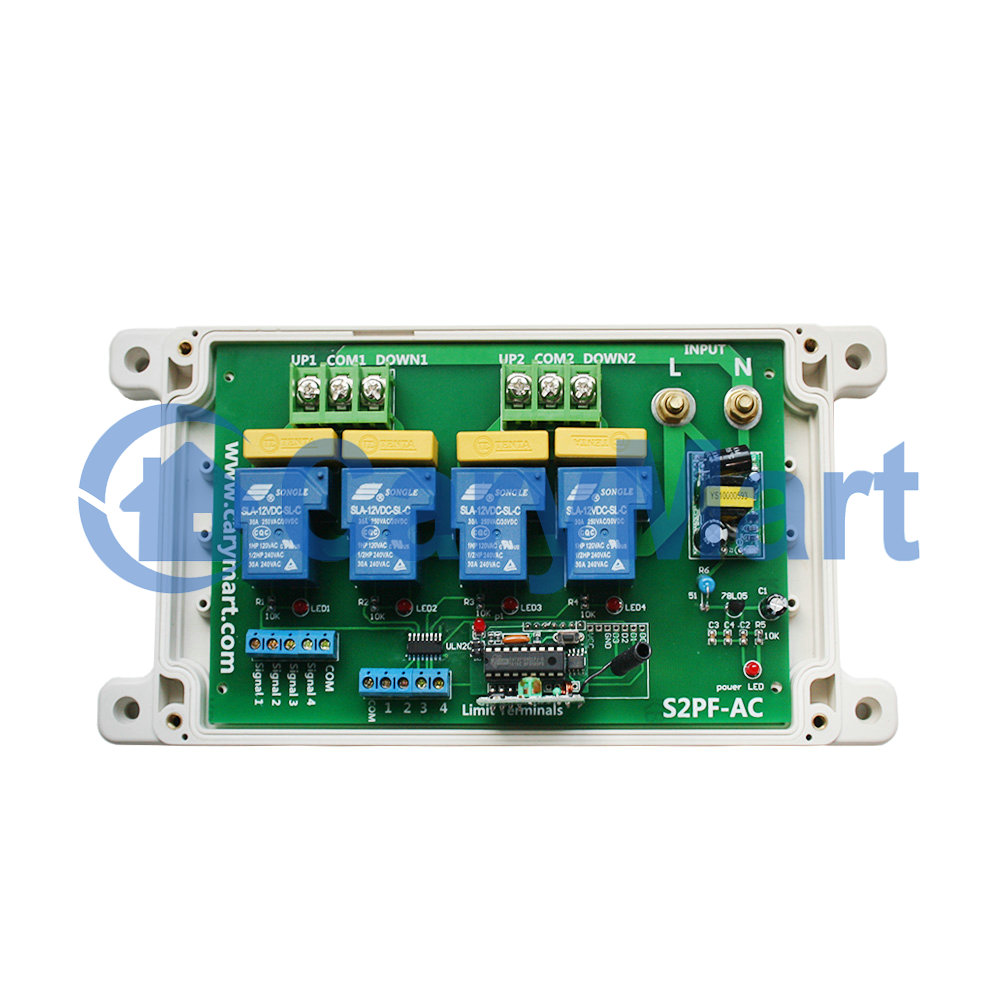

Maße der PCB: 170mm x 109mm x 18mm
Maße des Gehäuses: 200mm x 120mm x 53mm

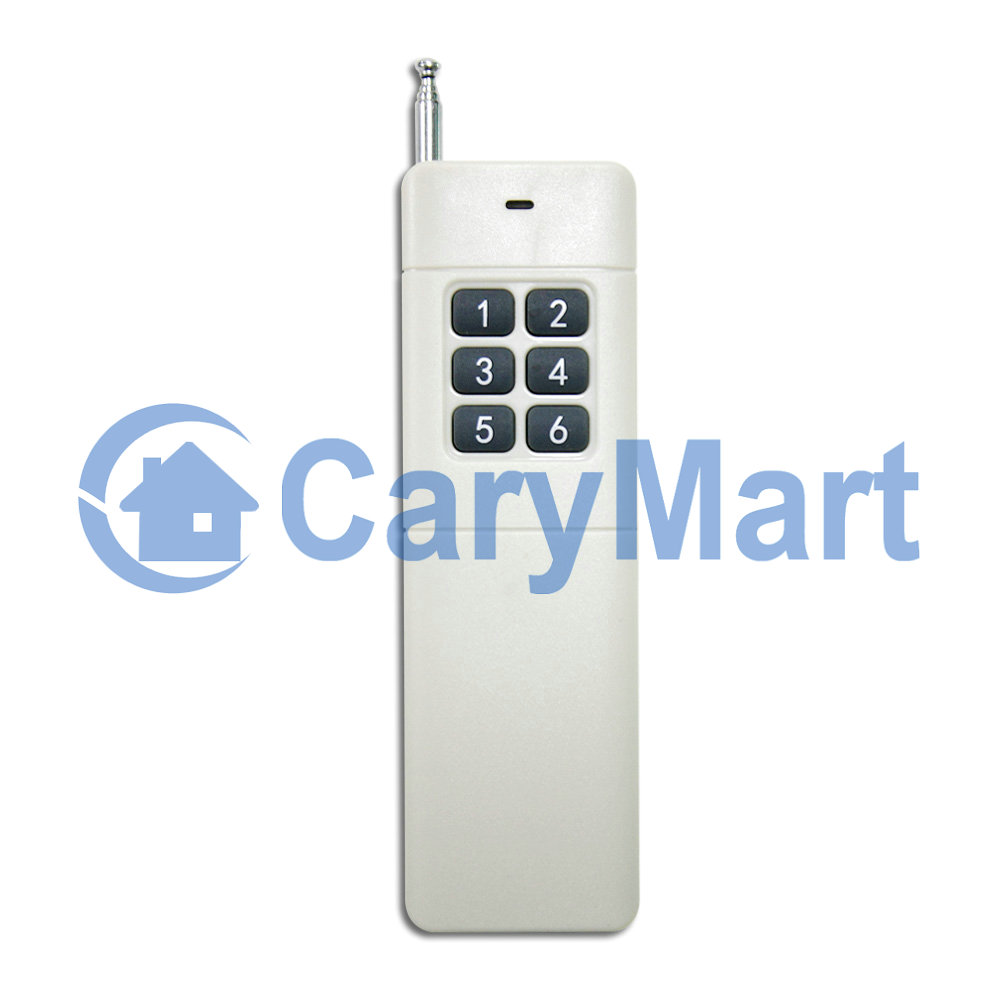

Sender:
Modell Nr.: 0021027 (CB-6)
Farbe des Gehäuses: Weiß
Kanal/Knopf: 6
Symbol des Knopfs: 1, 2, 3, 4, 5, 6
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Die Entfernung 1000m ist eine theoretische Daten, es soll auf freiem Ort bedient werden, keine Hindernisse, keine anderen Störungen. Aber wenn es getestet wird, gibt es Bäume, Wände oder andere Hindernisse, und es gibt viele Störungen von anderen Signalen. Vielleicht kann die tatsächliche Entfernung daher 1000m nicht erreichen.
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 135mm x 42mm x 25mm
Gewicht: 95g
Nutzungen: Garagentore, Motorräder, Auto Wecker Produkte, Haus Sicherheit Produkte, drahtlose fernkontrollierende Produkte, industrielle kontrollierende Produkte.
Externe Teleskopisch Antenne:
Länge des externen Teleskopischen Antenne: 108mm / 445mm (erstrecken)
Wenn Sie sich die externe Teleskopische Antenne erstrecken, kann es einen weiteren Arbeitsbereich haben, die doppelt so wiel wie früher ist.
Gewicht von externer Teleskopisch Antenne: 16,5 g
Reichweite:
Mit dem Sender (wie CV-6-2) kann die Reichweite ca. bis 500m. Die Entfernung von 500m ist ein theoretischer Daten (im Freifeld). In der Praxis werden Bebauungen, Störstrahlungen und Störfelder die Reichweite vermindern. Deshalb kann tatsächliche Entfernung nicht 500m erreichen. Wenn Sie eine weitere Reichweite möchten, können Sie eine externe Antenne für Empfänger instanllieren, wie magnetische Saugnapf-Antenne (Modell 0020910) oder Teleskopantenne (Modell 0020918).
Benutzung
Schließen Sie Lebender Draht zu Klemme “L” und Neutraler Draht zu Klemme “N”. Dann schließen Sie Motor 1 zu Klemme “UP”, “COMMOM” und “DOWN”. Sie könnten “UP” and “DOWN” Draht von Motor auswechseln, um die Drehrichtung von Motor zu wechseln.
Einstellung Momentan Kontrollmodus: (mit Sender wie CV-4-2):
Drücken und halten Sie den Knopf ▲ auf die Link Seite: Motor 1 rotiert in positiver Richtung.
Geben Sie den Knopf frei ▲ auf die Link Seite: Motor 1 stoppt.
Drücken und halten Sie den Knopf ▼ auf die Link Seite: Motor 1 rotiert in Umkehrrichtung
Geben Sie den Knopf frei ▼ auf die Link Seite: Motor 1 stoppt.
Drücken und halten Sie den Knopf ▲ auf der rechten Seite: Motor 2 rotiert in positiver Richtung.
Geben Sie den Knopf frei ▲ auf der rechten Seite: Motor 2 stoppt.
Drücken und halten Sie den Knopf ▼ auf der rechten Seite: Motor 2 rotiert in Umkehrrichtung
Geben Sie den Knopf frei ▼ auf der rechten Seite: Motor 2 stoppt.
Einstellung Verklinkte Kontrollmodus (mit Sender wie CV-6-2)
Drücken Knopf ▲ auf die linke Seite: Motor 1 rotieren in positiver Richtung.
Drücken Knopf ▼ auf die linke Seite: Motor 1 rotieren in Umkehrrichtung.
Drücken Knopf ■ auf die linke Seite: Motor 1 stoppt.
Drücken Knopf ▲ auf die linke Seite: Motor 2 rotieren in positiver Richtung.
Drücken Knopf ▼ auf die linke Seite: Motor 2 rotieren in Umkehrrichtung.
Drücken Knopf ■ auf die linke Seite: Motor 2 stoppt.
Der Endschalter
Sie können den Endschalter an Empfänger anschließen, um den Motor zu stoppen, wenn das Limit ausgelöst ist. Oder können Sie auch einen Handschalter oder Fühler anschließen, den Motor zu stoppen.
Wenn Motor 1 vorwärts rotiert, können Sie zwei Limit-Terminals COM und 1 verbinden, Relais 1 stoppt zur Arbeiten, wird der Motor automatisch stoppen.
Wenn Motor 1 rückwärts rotiert, können Sie zwei Limit-Terminals COM und 2 verbinden, Relais 2 stoppt zur Arbeiten, wird der Motor automatisch stoppen.
Wenn Motor 2 vorwärts rotiert, können Sie zwei Limit-Terminals COM und 3 verbinden, Relais 3 stoppt zur Arbeiten, wird der Motor automatisch stoppen.
Wenn Motor 2 rückwärts rotiert, können Sie zwei Limit-Terminals COM und 4 verbinden, Relais 4 stoppt zur Arbeiten, wird der Motor automatisch stoppen.

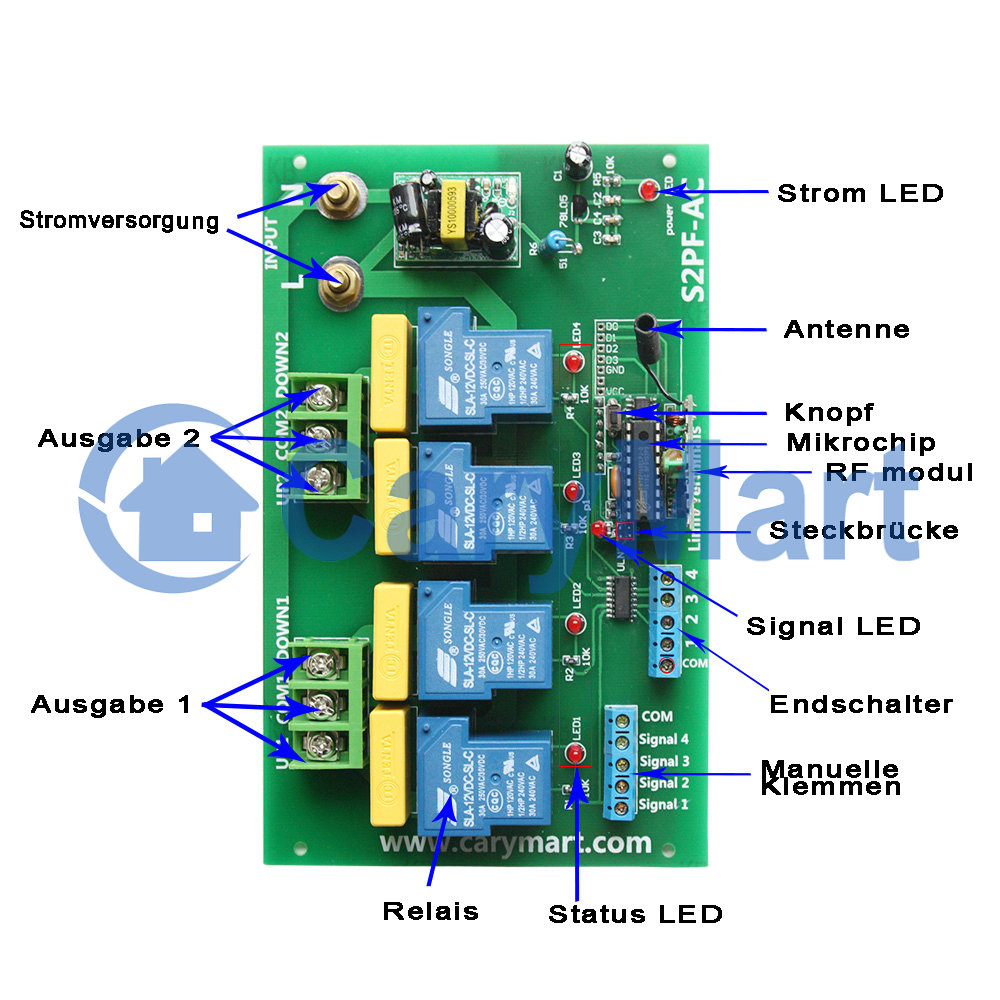

Input Control Klemmen:
Der Empfänger hat vier Input Kontroll Klemmen, können Sie externe Geräte, Sensoren oder Handschalter an Klemmen anschließen, um Output von Empfänger zu steuern.
1, Signal Input:
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen “COM” anschließen, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4”, Ausgangssignal von der externe Geräte kann vier Outputs von Empfänger steuern.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen
“COM” und “Signal 1” ausgibt, Klemme OUT1 arbeitet, Motor 1 rotiert in positiver Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen
“COM” und “Signal 2” ausgibt, Klemme OUT2 arbeitet, Motor 1 rotiert in Umkehrrichtung..
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen
“COM” und “Signal 3” ausgibt, Klemme OUT3 arbeitet, Motor 2 rotiert in positiver Richtung.
Wenn die externe Geräte die Kleinsignal-Ausgänge an Klmmen
“COM” und “Signal 4” ausgibt, Klemme OUT4 arbeitet, Motor 2 rotiert in Umkehrrichtung..
2 Handschalter:
Sie können vier Handschalter an Klemmen “COM”, “Signal 1”, “Signal 2”, “Signal 3”, “Signal 4” anschließen, dann können Sie die Handschalters verwenden, um Output von Empfänger zu steuern.
Wenn verbinden Klemmen “Signal 1” und “Com”, Klemme Out1 arbeitet. Wenn “Signal 1” und “Com” trennen, Klemme Out1 stoppt den Ausgang, wird der Motor 1 automatisch stoppen.
Wenn verbinden Klemmen “Signal 2” und “Com”, Klemme Out2 arbeitet. Wenn “Signal 2” und “Com” trennen, Klemme Out2 stoppt den Ausgang, wird der Motor 1 automatisch stoppen.
Wenn verbinden Klemmen “Signal 3” und “Com”, Klemme Out3 arbeitet. Wenn “Signal 3” und “Com” trennen, Klemme Out3 stoppt den Ausgang, wird der Motor 2 automatisch stoppen.
Wenn verbinden Klemmen “Signal 4” und “Com”, Klemme Out4 arbeitet. Wenn “Signal 4” und “Com” trennen, Klemme Out4 stoppt den Ausgang, wird der Motor 2 automatisch stoppen.

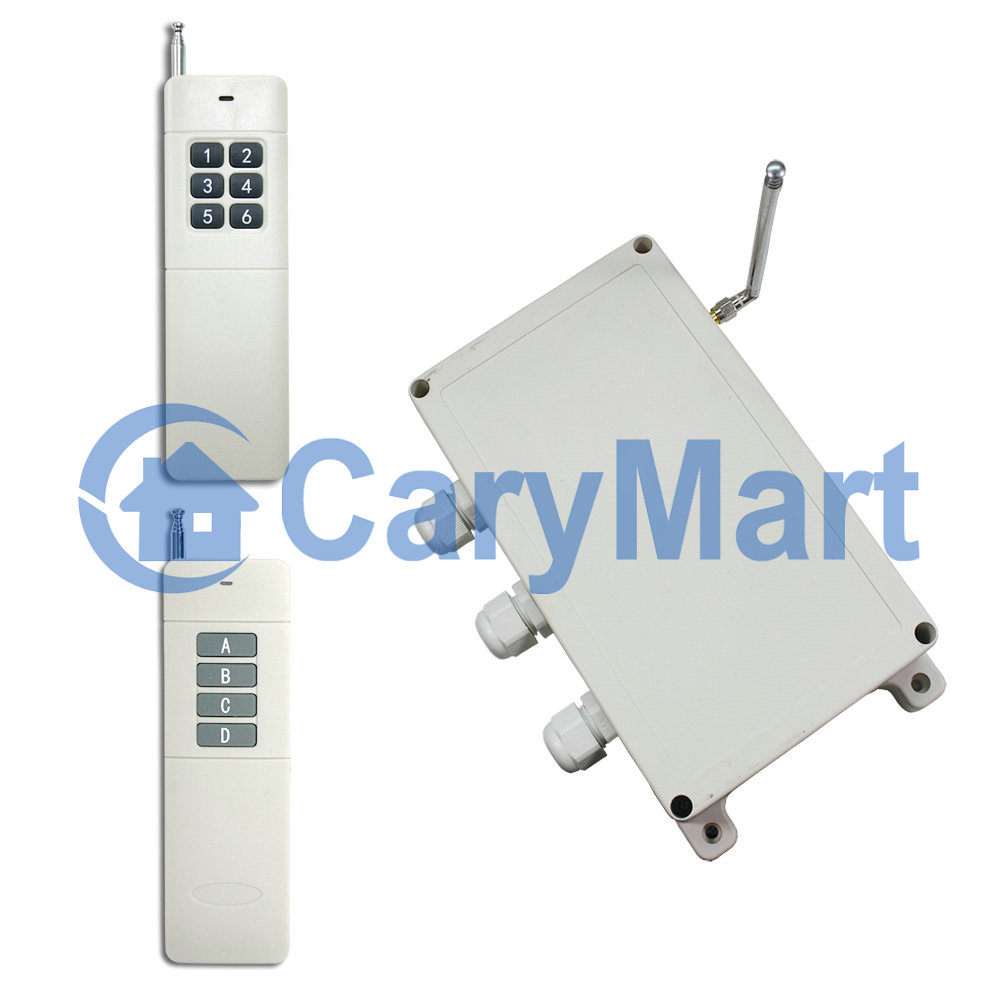

Lieferumfang:
1 x Empfänger: S2PF-AC220-ANT3

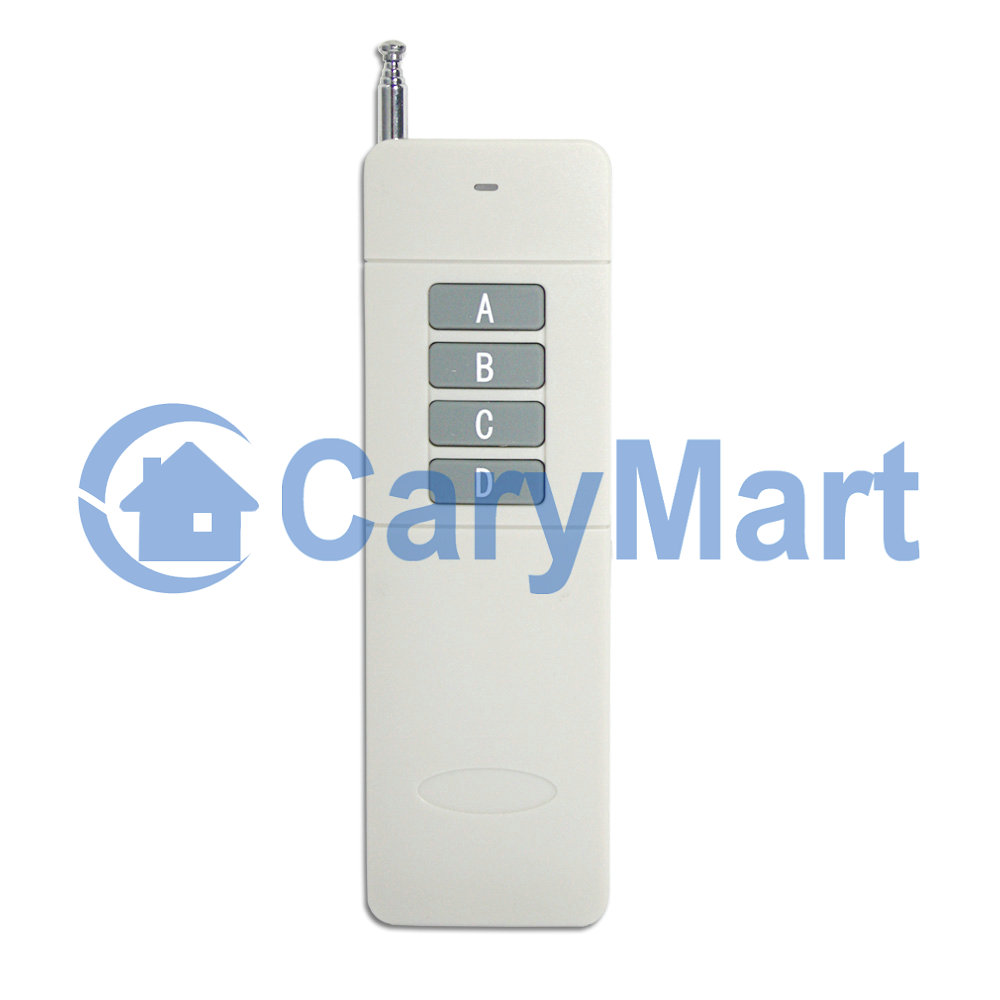

1 x Sender: CB-4 or CB-6
(inkl. Batterie, dauert 12 Monate)
