Einführung:
Dieser Empfänger verfügt über eine einstellbare Zeitverzögerungsfunktion.
Sie können das Relais so einstellen, dass es sich nach einer
Verzögerungszeit von 5, 10, 15 oder 20 Sekunden automatisch ausschaltet.
Wenn Sie die Verzögerungszeit einstellen, werden die an den Empfänger
angeschlossenen Geräte nach der Verzögerungszeit automatisch gestoppt.
Dieser Empfänger das in einem Ein-Sender-Mehrere-Empfänger System verwendet
werden kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1
Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2
Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4
Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6
Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8
Empfänger zu kontrolliere, oder verwenden den 12-Tasten-Sender, um 12
Empfänger zu kontrolliere, oder verwenden den 15-Tasten-Sender, um 15
Empfänger zu kontrolliere.
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, es
und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe,
Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Betriebsspannungsbereich DC 5~28V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Es kann mit einem maximalem Strom 10A arbeiten.
Mit Zeitverzögerungsfunktion: Sie können das Relais so einstellen, dass es
sich nach einer Verzögerungszeit von 5, 10, 15 oder 20 Sekunden automatisch
ausschaltet.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger kann bis zu 20 Sender mit verschiedenen kodes speichern.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede
Sendertaste steuert einen Empfänger. Zum Beispiel können Sie Verwenden den
2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den
4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den
12-Tasten-Sender, um 12 Empfänger zu kontrollieren.
Empfänger:
Modell: S1UD2-DC
Betriebsspannung: 5~28 VDC
Betriebsfrequenz: 433.92MHz
Statischer Strom: <5mA
Kanal: 1 Kanal
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Verzögerungszeit: 5, 10, 15 oder 20 Sekunden wählbar
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 10A
Drahtbereich für die Terminals: 22-14 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Sensitivität des Empfängers: >97dbm

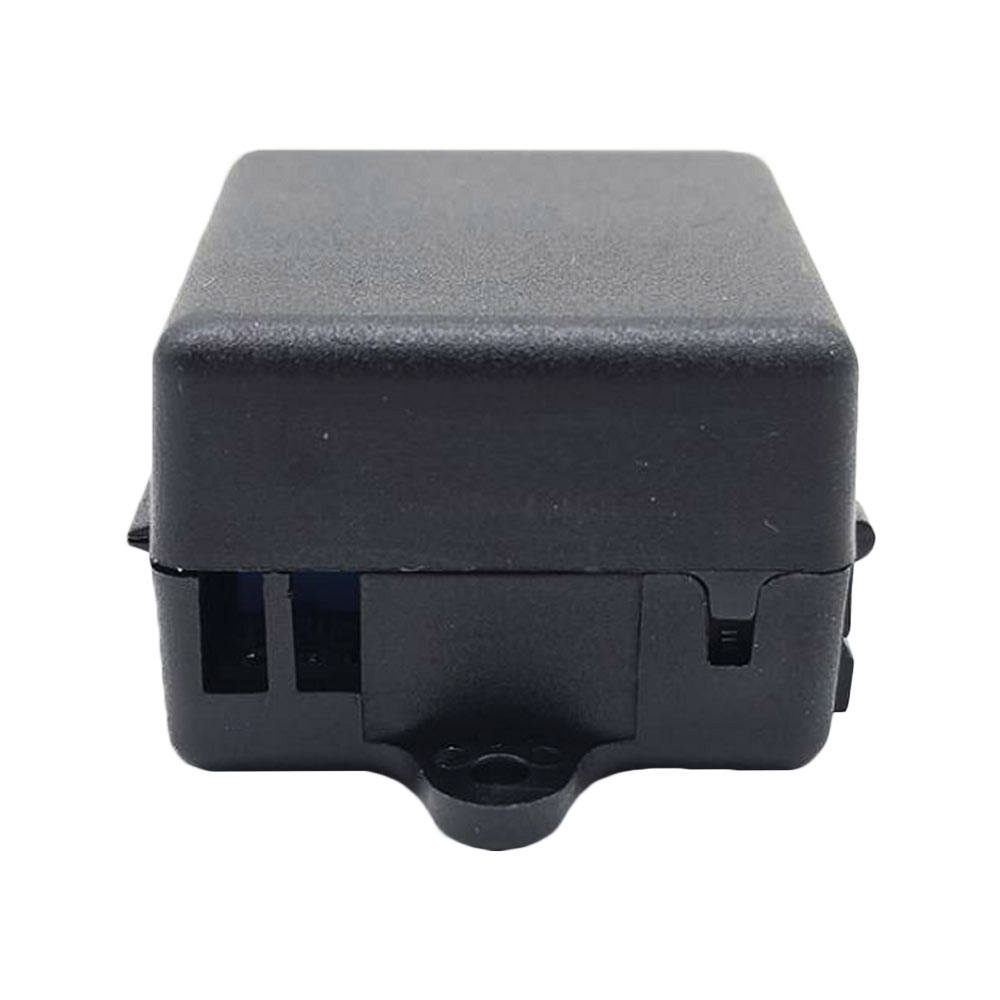

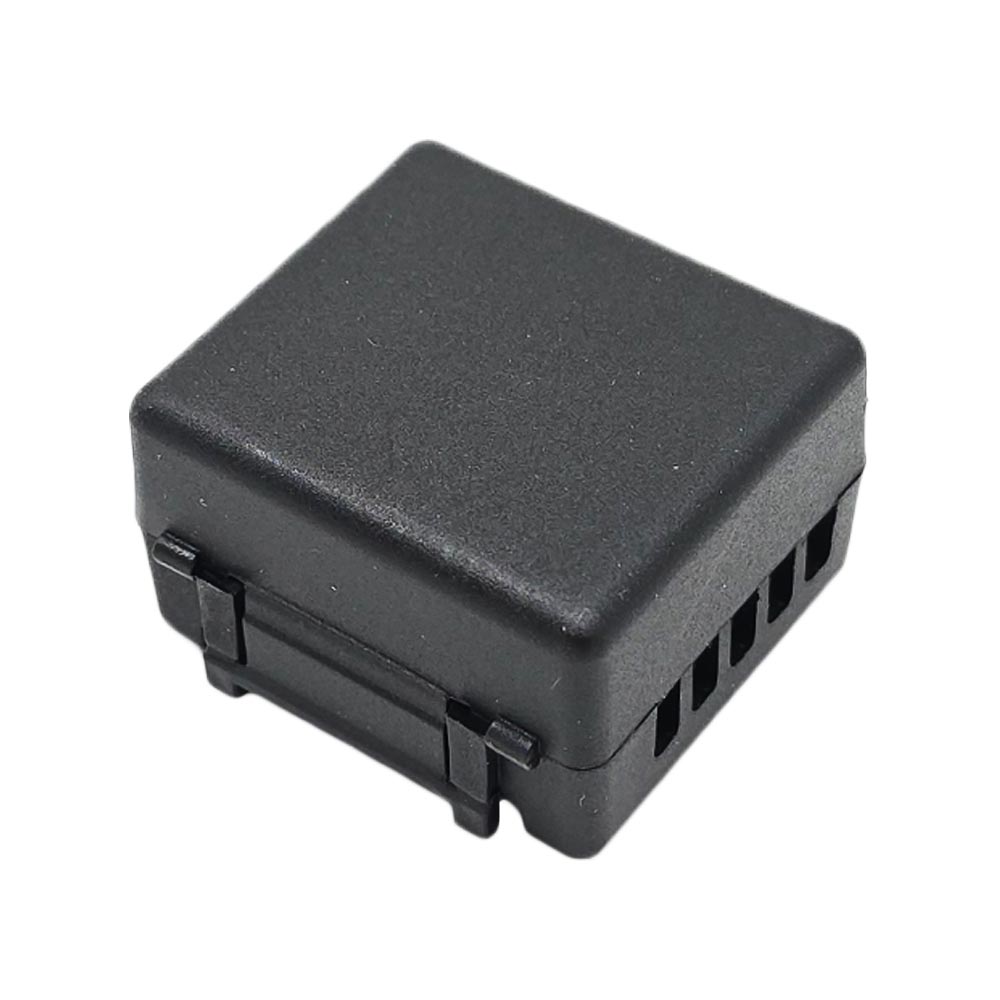

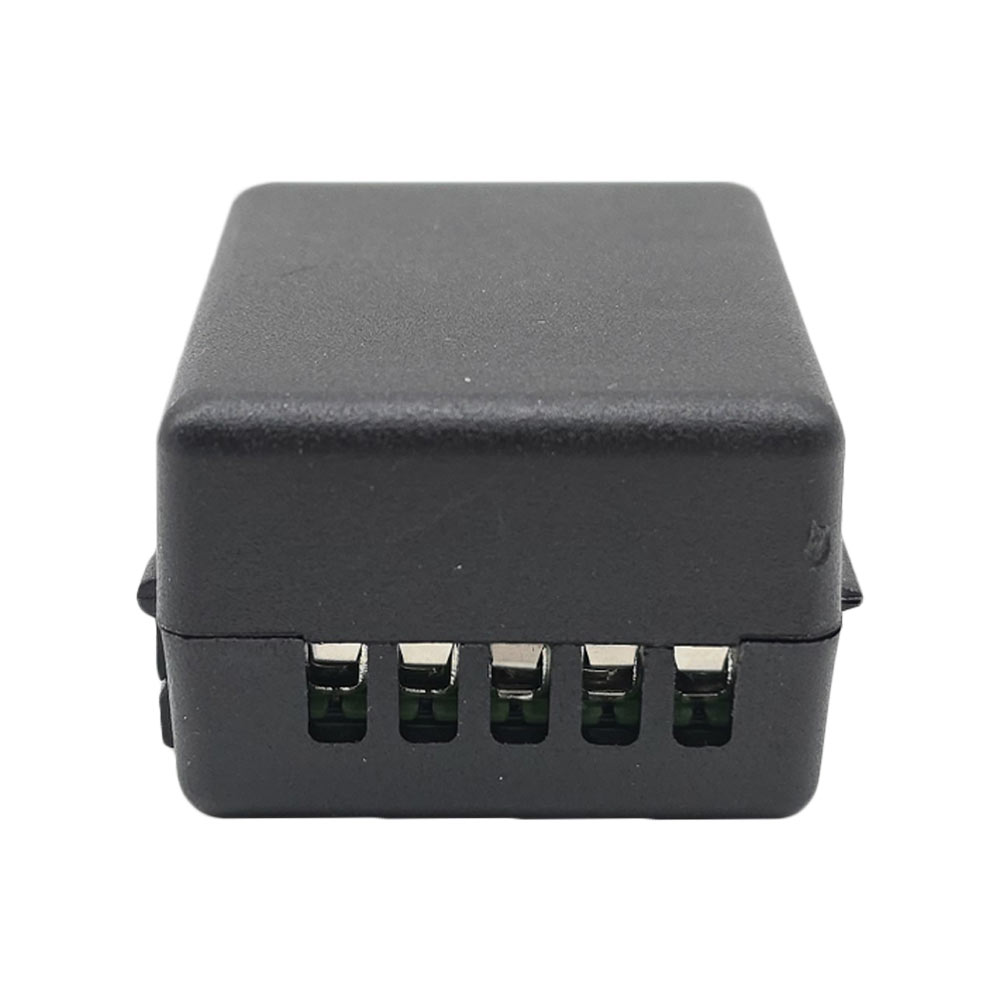

Schalenmaterial: ABS-Kunststoffschale
Betriebstemperatur: -20°C bis +70°C

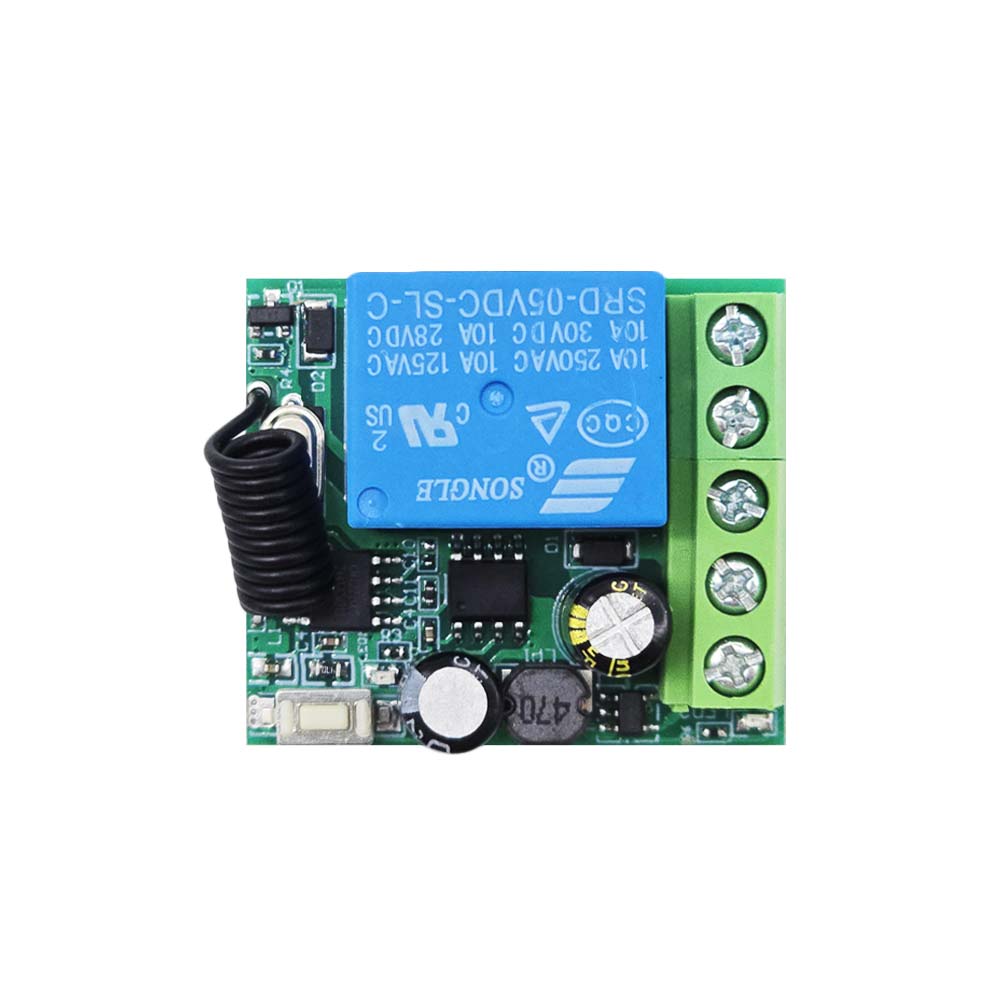

Maße der PCB: 35 x 30 x 15 mm

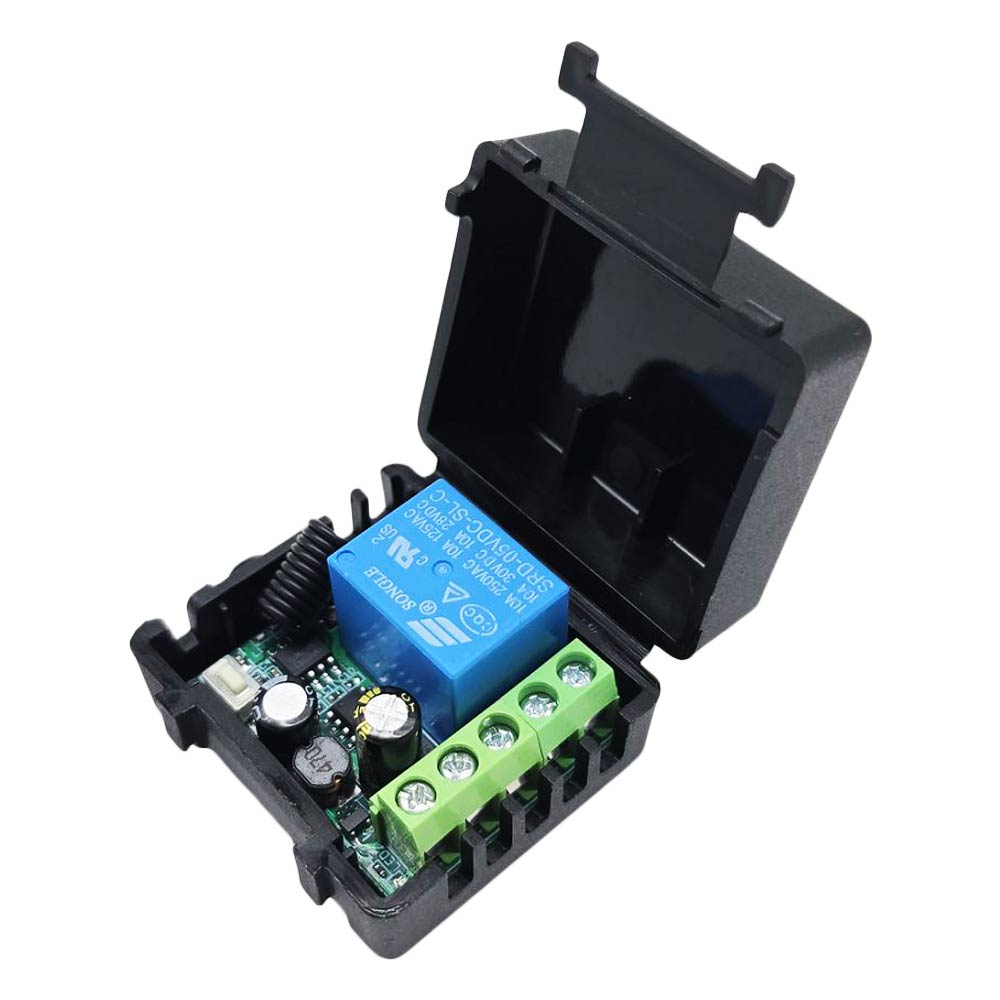

Maße des Gehäuses: 41 x 40 x 26 mm
Reichweite:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit
dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der
Sender C-1 oder C-2 beispielsweise einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 30 Meter erreichen. Wenn es
und der Sender CB-1 oder CB-2 einen vollständigen Satz bilden, kann der
maximale Arbeitsabstand in einem offenen Bereich 300 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird
es durch Bäume, Mauern oder andere Gebäude behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren
Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung
CB-1/CB-2.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen NO und
COM sind normalerweise geöffnet; Die Klemmen NC und COM sind
normalerweise geschlossen.
Verdrahtung:

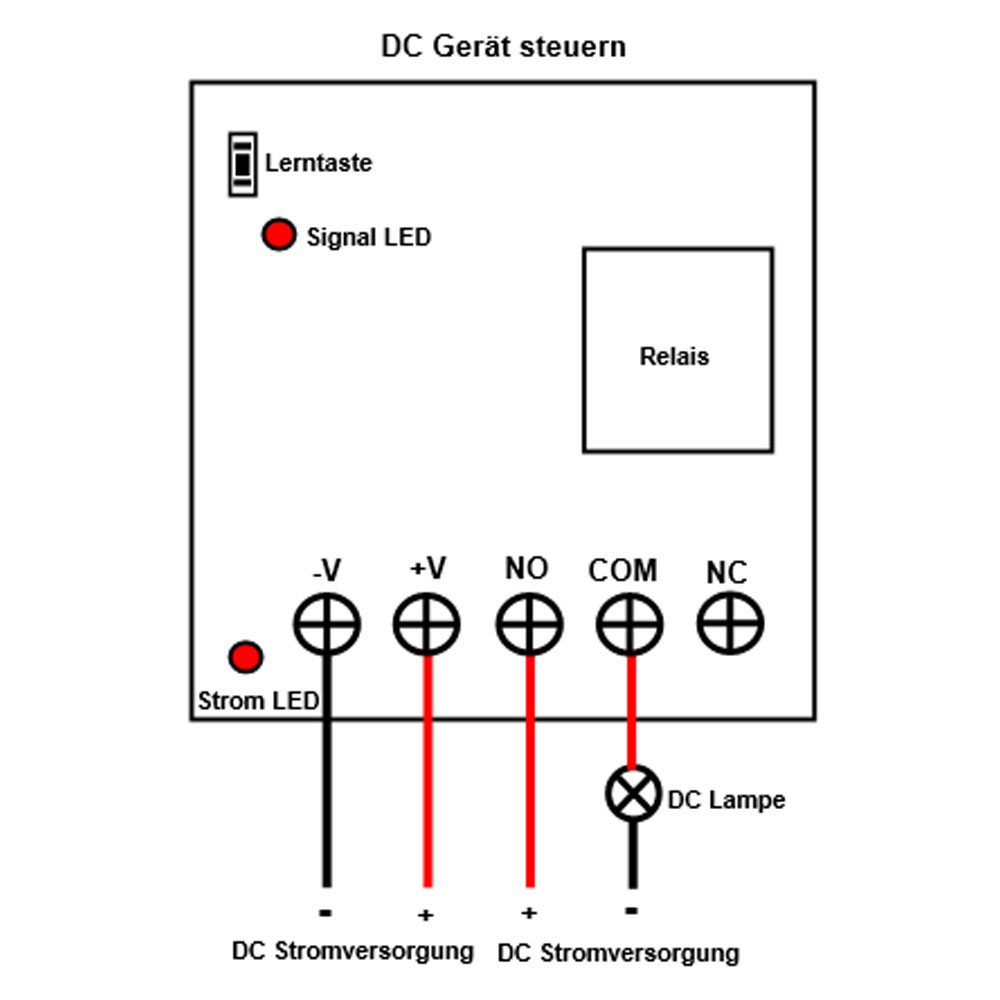

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme +V, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
-V.
1.2 Verbinden Klemme NO an Pluspol der DC Stromversorgung, Verbinden
Klemme COM an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

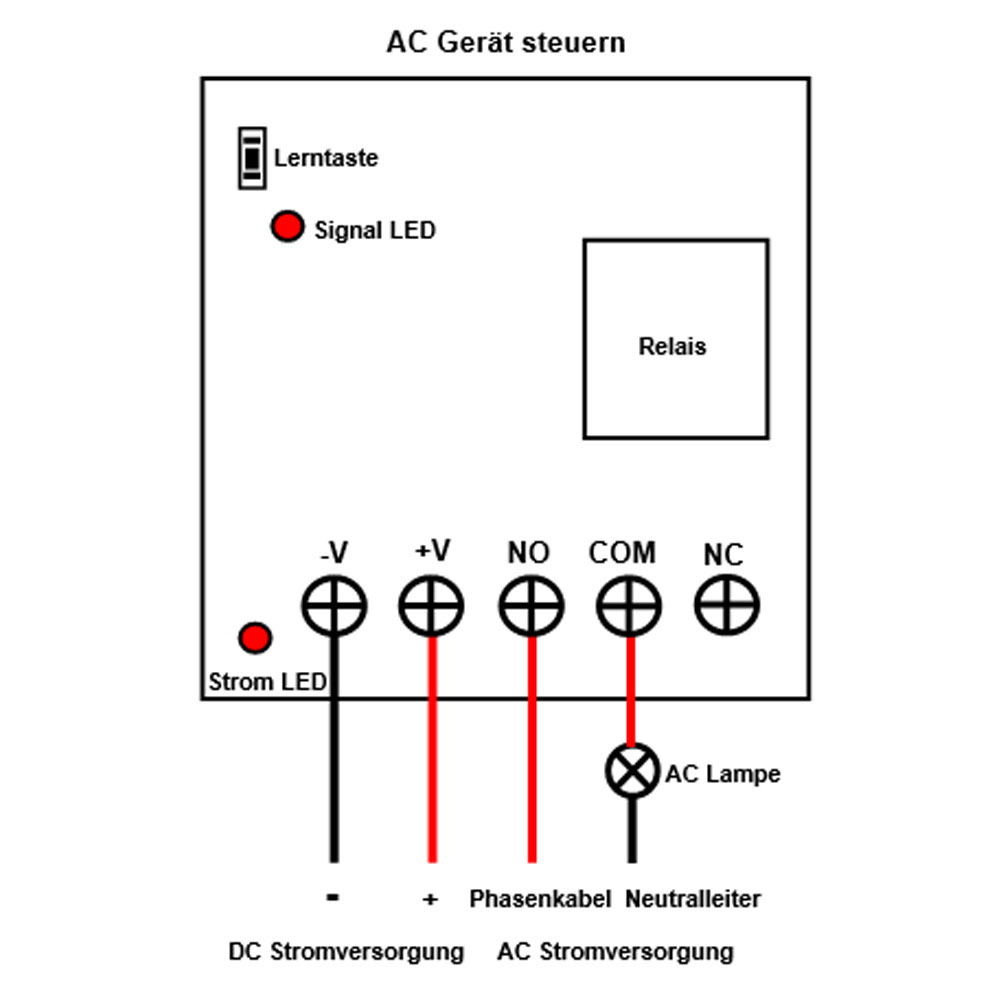

2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme +V, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme
-V.
2.2 Verbinden Klemme NO an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme COM an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt. Beim Umschalten der Arbeitsmodi müssen Sie zuerst den
im Empfänger gespeicherten Sendercode löschen.
1)Einstellung der Modus Momentan und Koppeln des Senders:

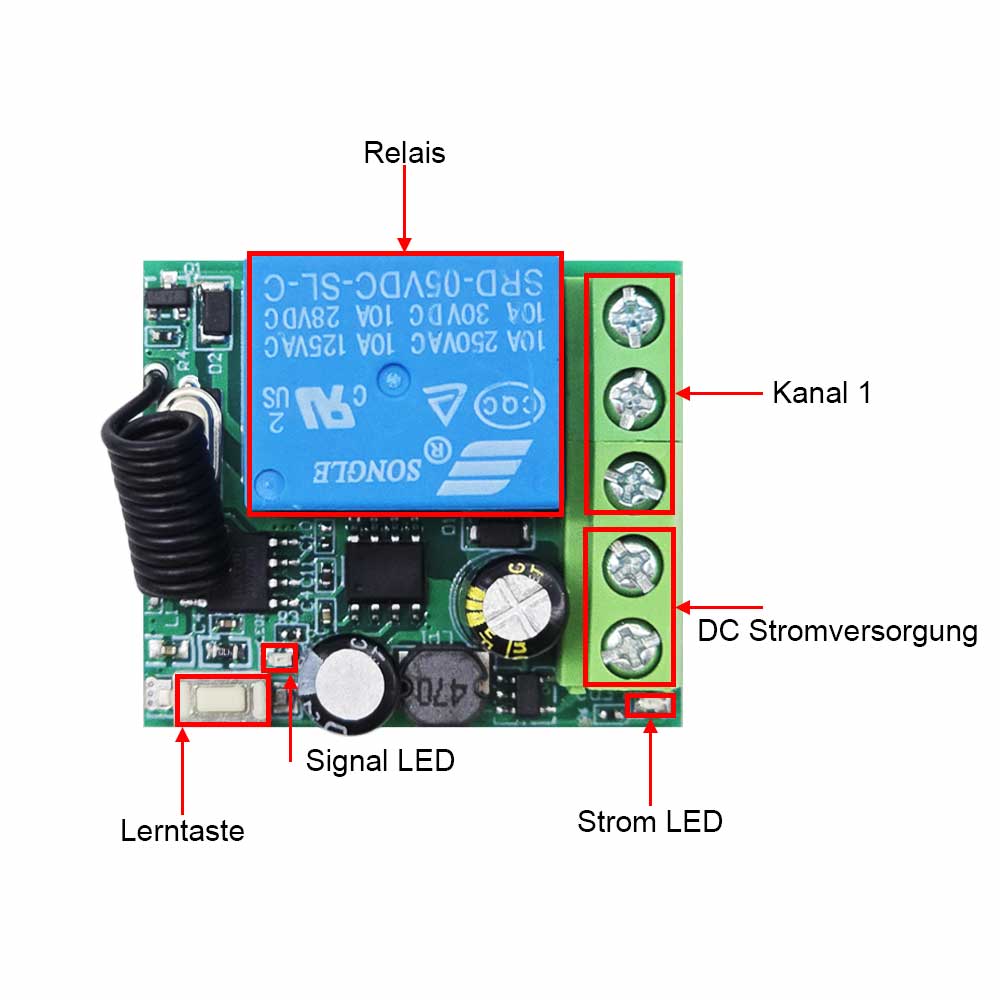

1.1 Drücken Sie die Lerntaste einmal, die Signal-LED am Empfänger blinkt
einmal und leuchtet dann konstant, dies bedeutet der Empfänger gibt den
Lernstatus ein.
1.2 Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste am Sender: Das Relais im Empfänger ist
aktivier, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert, und die angeschlossene
Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd und Koppeln des Senders:
2.1 Drücken Sie die Lerntaste zweimal, die Signal-LED am Empfänger blinkt
zweimal und leuchtet dann konstant, dies bedeutet der Empfänger gibt den
Lernstatus ein.
2.2 Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Das Relais im Empfänger ist aktivier, und
die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Relais ist deaktiviert, und die
angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung und Koppeln des Senders:
3.1 Drücken Sie die Lerntaste 3 Mal, die Signal-LED am Empfänger blinkt 3
Mal und leuchtet dann konstant, dies bedeutet der Empfänger gibt den
Lernstatus ein.
3.2 Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais im Empfänger ist aktivier, und
die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Das Relais ist deaktiviert, und die
angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus Zeitverzögerung und Koppeln des Senders:
Der Empfänger hat 4 wählbare Verzögerungszeiten: 5, 10, 15 oder 20 Sekunden.
5 Sekunden der Modus Zeitverzögerung:
Drücken Sie die Lerntaste 4 Mal, die Signal-LED am Empfänger blinkt 4 Mal
und leuchtet dann konstant, dies bedeutet der Empfänger gibt den Lernstatus
ein.
Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
10 Sekunden der Modus Zeitverzögerung:
Drücken Sie die Lerntaste 5 Mal, die Signal-LED am Empfänger blinkt 5 Mal
und leuchtet dann konstant, dies bedeutet der Empfänger gibt den Lernstatus
ein.
Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
15 Sekunden der Modus Zeitverzögerung:
Drücken Sie die Lerntaste 6 Mal, die Signal-LED am Empfänger blinkt 6 Mal
und leuchtet dann konstant, dies bedeutet der Empfänger gibt den Lernstatus
ein.
Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
20 Sekunden der Modus Zeitverzögerung:
Drücken Sie die Lerntaste 7 Mal, die Signal-LED am Empfänger blinkt 7 Mal
und leuchtet dann konstant, dies bedeutet der Empfänger gibt den Lernstatus
ein.
Drücken Sie die Taste, die Sie am Sender verwenden möchten, wenn die
Signal-LED dreimal blinkt, dies bedeutet dass die Kopplung mit das Taste
erfolgreich war.
Der Betrieb des Zeitverzögerung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender einmal: Das Relais im Empfänger ist
aktivier, und die angeschlossene Lampe wird eingeschaltet.
Nach der gewählten Verzögerungszeit wird das Relais automatisch deaktiviert
und die angeschlossene Lampe wird ausgeschaltet. Beachten 1: Während der Verzögerungszeit können Sie auch die Lerntaste im
Empfänger drücken, um das Relais sofort auszuschalten. Beachten 2: Wenn Sie den Sender während der Verzögerungszeit mehrfach
drücken, wird die Verzögerungszeit ab der letzten Betätigung des Senders
gezählt.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 6 Sekunden,
bis die Signal-LED blinkt dreimal und dann erlischt. Lassen Sie zu diesem
Zeitpunkt die Lerntaste los, was zeigt an, dass alle gespeicherten Codes
erfolgreich gelöscht wurden.
Lieferumfang:
1 x Empfänger: S1UD2-DC
1 x Bedienungsanleitung
