Der Memoryfunktion Funk
Controller Empfänger Funkfernbedienung hat drei Kontrollmodus in Toggle,
Momentan und Verklinkte-Modus. Falls die Stromversorgung
abgeschnitten wird, geht das Relais automatisch in den vorherigen Status nach
der Wiederherstellung der Stromversorgung zurück. Diese Fernsteuerung Sets
werden für Fernbedienung der Lampen, Türen, Rolladen oder anderen Geräte
verwendet, welche Speicherfunktion erfordern
Handbuch
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.

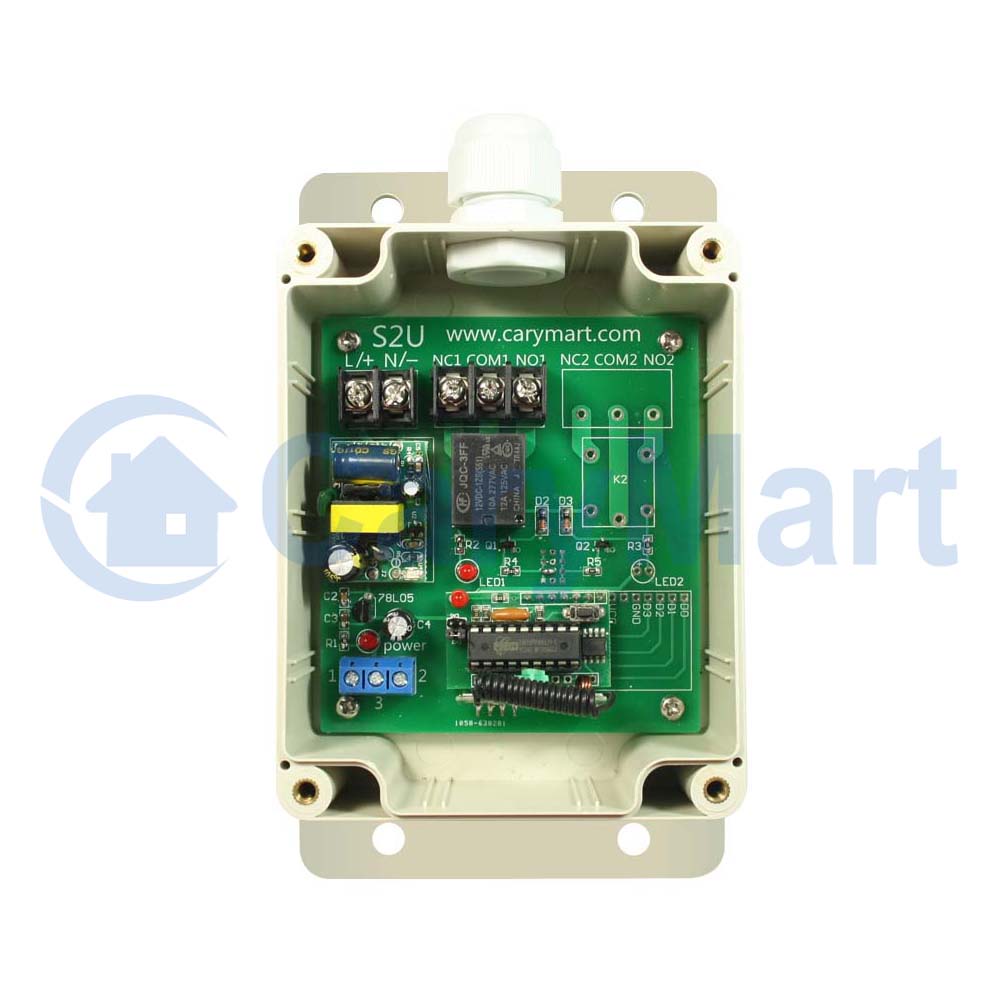

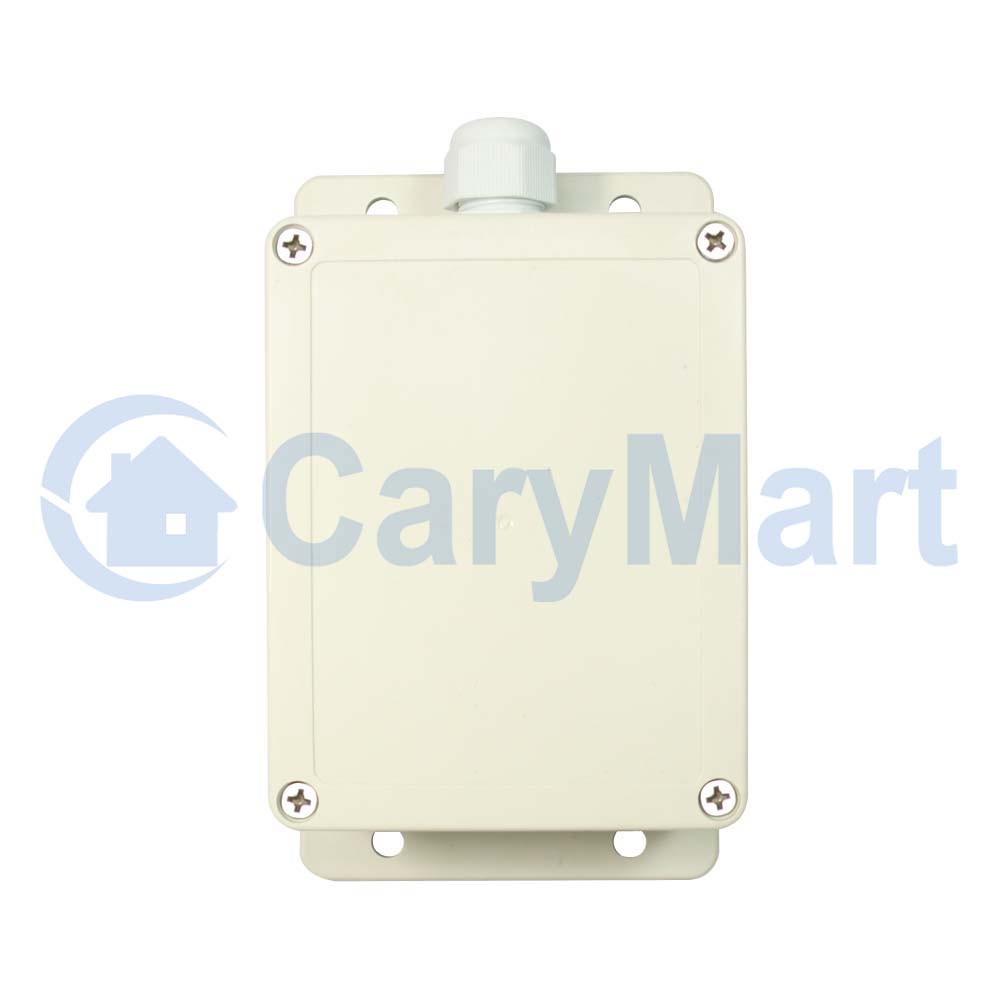

Wasserdichte Gehäuse und wasserdichter Steckverbinder
Kontrollieren Lichten, Motoren, Lüfter, elektronische Betriebstüren / Schlossen
/ Fenster / Rollladen / Autos oder andere Geräte mit Spannung AC110~240V oder
DC0~28V.
Allgemeine Eingang: Mit Spannungsversorgung AC110V (100V~120V) verwendet
weltweit in US, Kanada... und mit Spannungsversorgung AC220V (200V~240V)
verwendet in UK, Frankreich...
Sie können den Empfänger mit Sender (Fernbedienung Kontrolle) von jedem Orten
innerhalb einer zuverlässigen Entfernung ein / aus schalten. Die Funksignale
können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Hörbares und visuelles Signal
Arbeiten mit Mikrokontroller Typ EM78P156, einem 8-bit Mikroprozessor, der
entworfen und entwickelt mit stromsparender und Hochgeschwindigkeits-CMOS
Technologie wird.
Zuverlässige Kontrolle: Sender (Kodierung) und Empfänger (Dekodierung) benutzen
eine 8-Bit Kode
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Wenn Sie zwei oder mehr Empfänger an den gleichen Orten benutzen, können Sie die
mit verschieder Kodes einstellen.
Sendefrequenz: 433MHz
Empfänger:
Modell Nr.: S1U-AC220
Stromversorgung (Betriebsspannung): AC100~240V
Frequenz: 433MHz
Kanal: 1 CH
Kontrolle Modi: Toggle, Momentan, Verklinkte
Output: Relaisausgang (Normalerweise geöffnet und Normalweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Betriebsstrom: 10A
Ruhestrom: ≤6mA

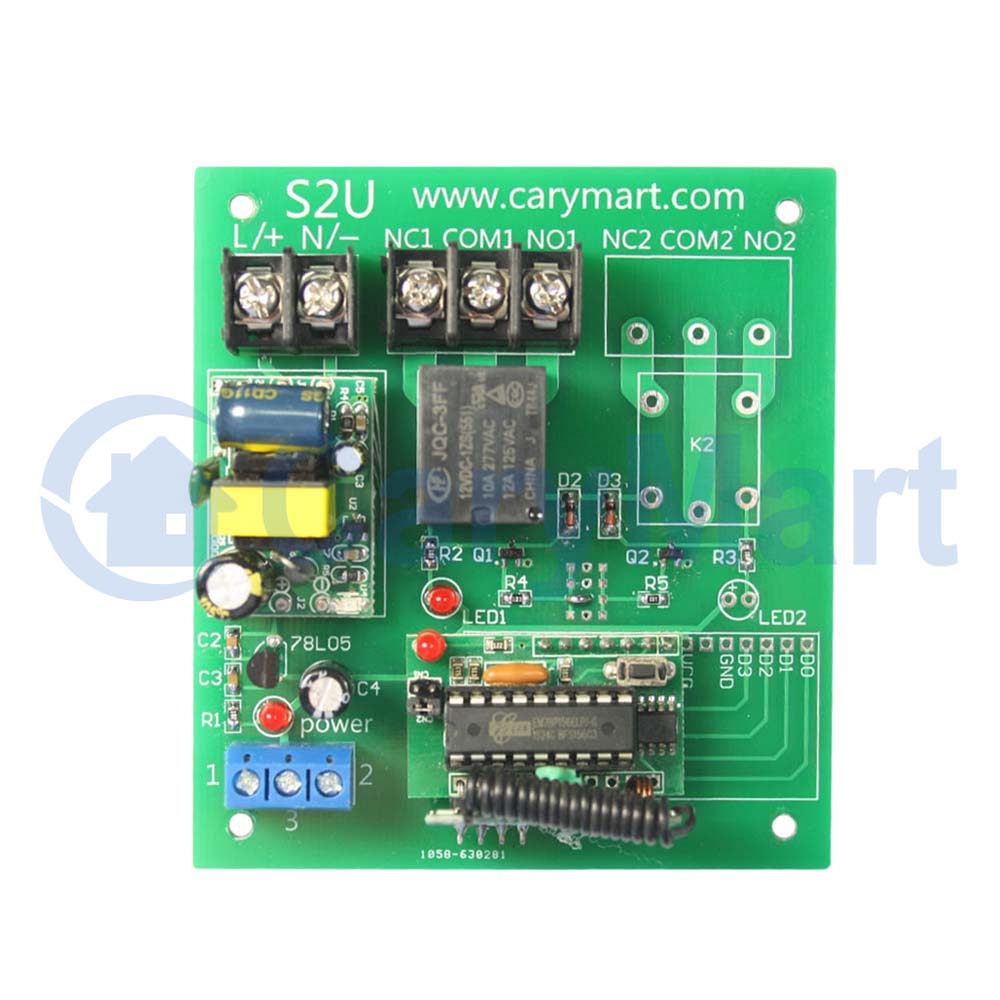

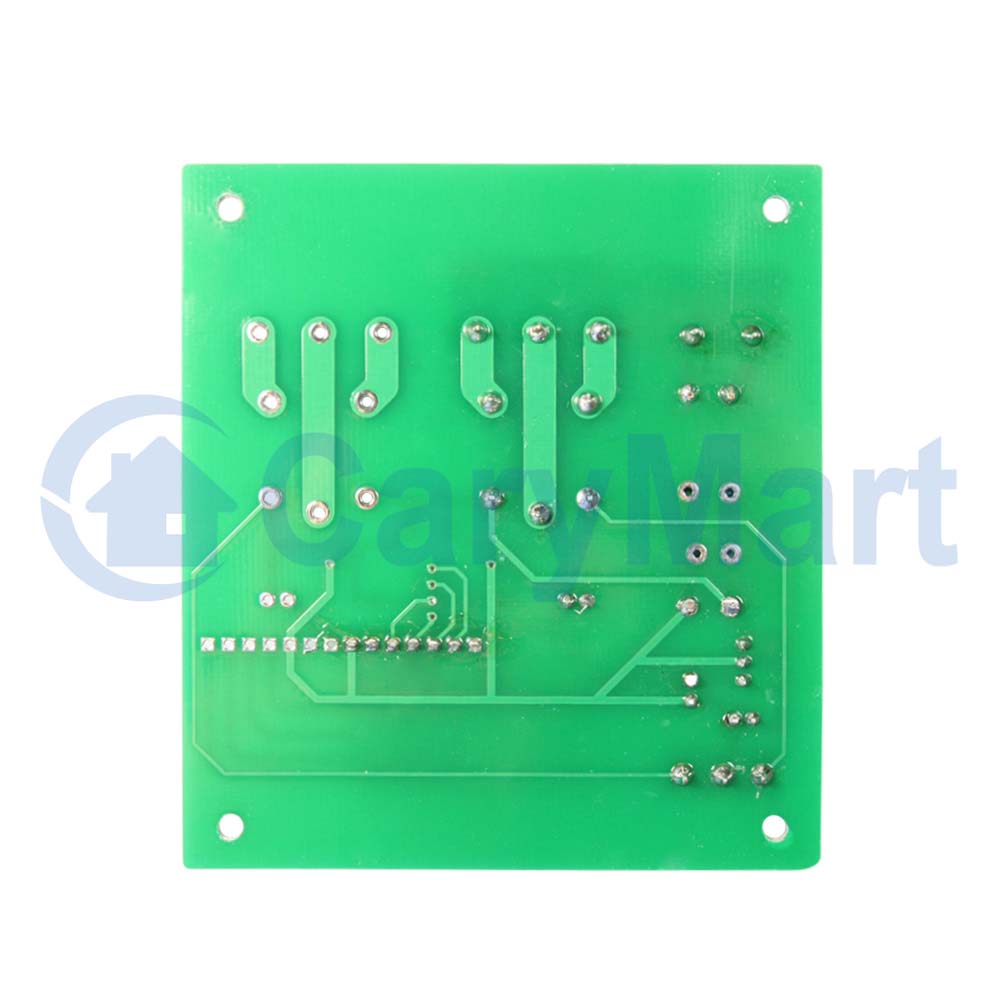

Maße der PCB: 88mm x 80mm x 18mm

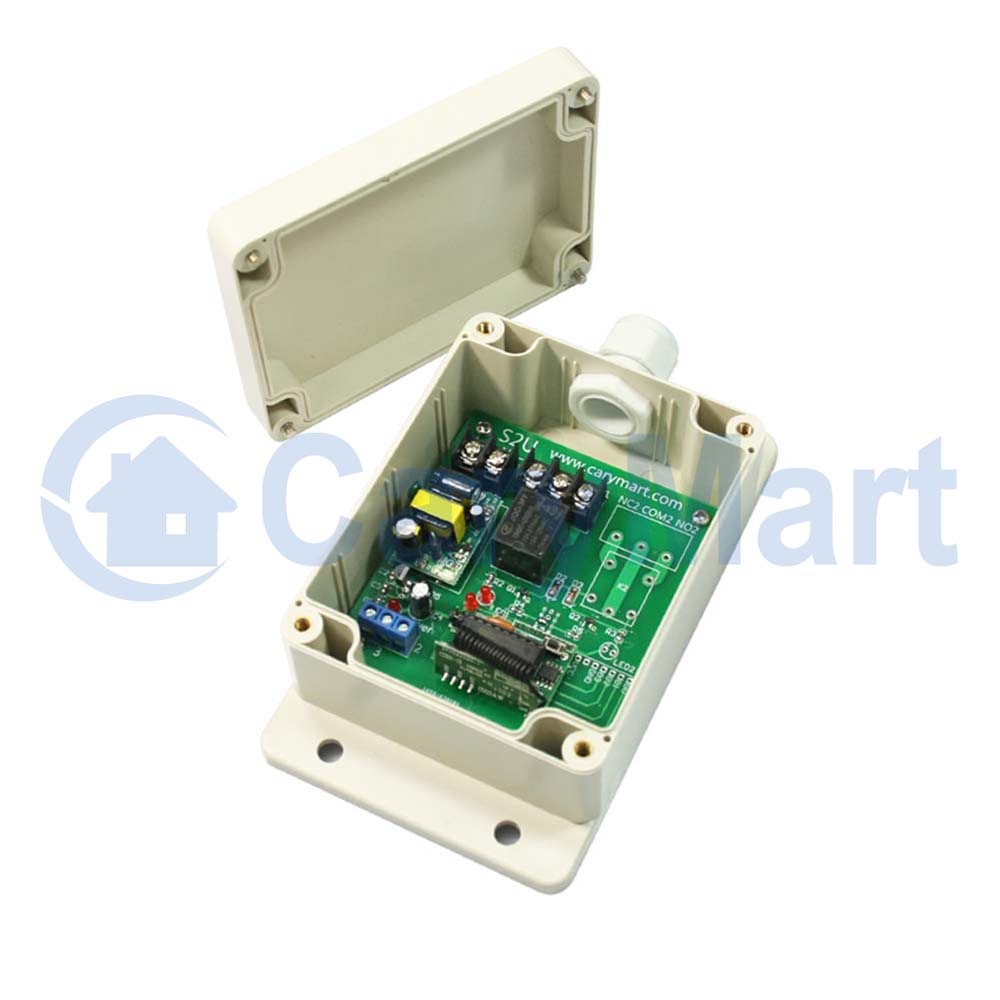

Maße des Gehäuse: 115mm x 90mm x 55mm
Drahtgrößenbereich für die Terminals: 22-11 AWG
Arbeiten mit Festcode-Sendern oder Lernencode-Sender.
Der Empfänger kann verschieden Modell Sender koppeln, inkl. Modell C-1 / C-2
(100M), CWB-1 / CWB-2 (50M, wasserdicht), CP-1 / CP-2 (500M) and CB-1 / CB-2
(1000M) usw...
Wenn Sie eine weiter Reichweite haben möchten, können Sie eine externe Antenne
für Empfänger installieren, wie eine magnetische Antenne von Modell 0020909,
ihre Reichweite ist dreimal so viel wie es früher. Oder mit Teleskopantenne von
Modell 0020918 ist die Reichweite doppelt so viel wie es früher.
Benutzung (mit der Sender):
Der Empfänger kann DC 0-28V oder AC110-240V Anlage steuern.
Achtung: Der Empfänger ist Relaisausgang. Ausgangszustand der
Relaisausgangsklemmen: klemmen B und C sind normalerweise geöffnet; Klemmen A
und B sind normalerweise geschlossen.

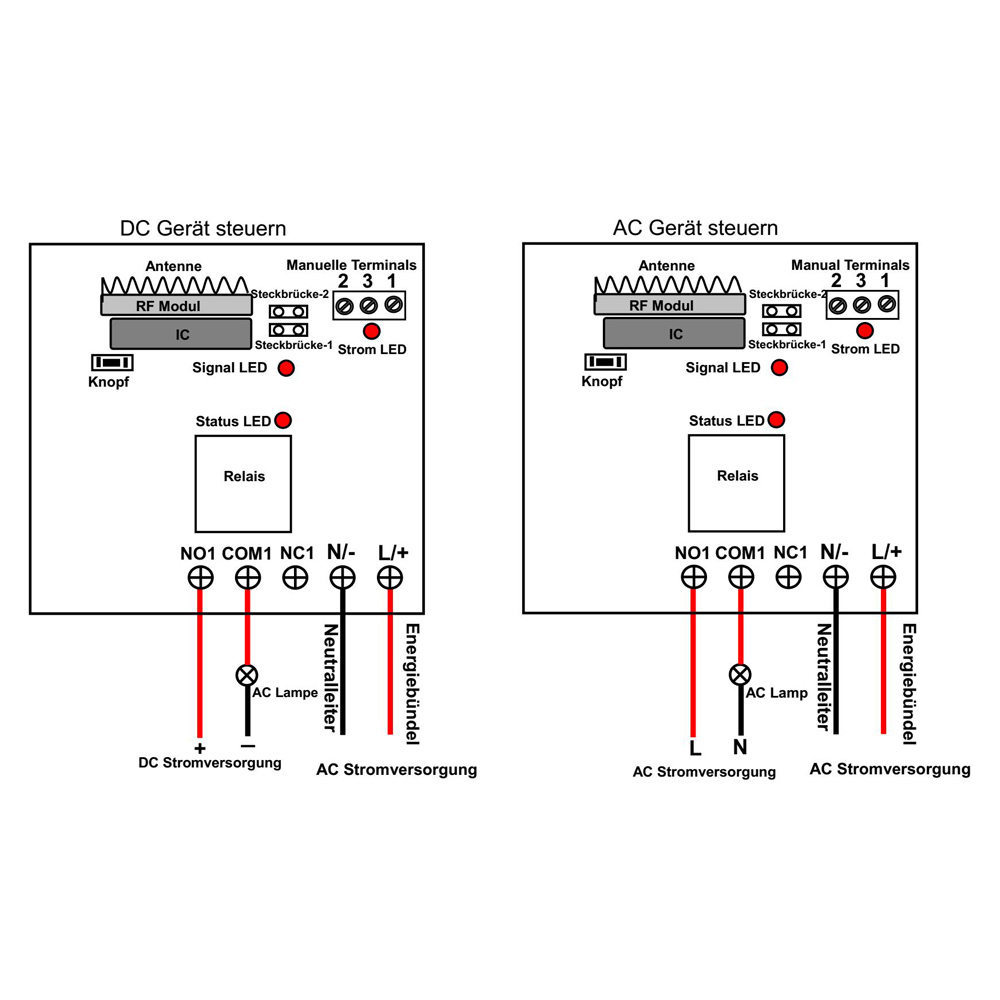

Wenn Sie ein DC 12V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und der
neutraler Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an positiver Pol von DC Stromversorgung, verbinden Klemme
B an positiver Pol von DC Lampe. Und verbinden den negativen Pol von DC Lampe an
den negativen Pol von DC Stromversorgung.
Wenn Sie ein AC 230V Lampe steuern, machen Sie wie folgende:
1) Verbinden lebender Draht von AC Stromversorgung an Klemme “L / +”, und das
neutrale Draht von AC Stromversorgung an Klemme “N / -”.
2) Verbinden Klemme C an lebender Draht von AC Stromversorgung, verbinden Klemme
B an eine Seite von AC Lampe. Und verbinden andere Seite von AC Lampe an
neutraler Draht von AC Stromversorgung.
Einstellung verschiedener Kontrolle Modi (Wir haben den Empfänger als Toggle
Kontrolle Modus vor dem Versand eingestellt, Wenn Sie anderen Kontrolle Modi
benutzen möchten, gehen Sie wie folgt.):
1) Einstellung Kontrolle Modus Toggle (mit dem Sender C-1): Nur Verbinden mit
Steckbrücke-2.
Kontrolle Modus Toggle: Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Knopf 1: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A
und B)
Drücken nochmal Knopf 1: Relais ausschalten (keine Kontakt auf B und C, Kontakt
auf A und B)
2) Einstellung Kontrolle Modus Momentan (mit dem Sender C-1): Nur Verbinden mit
Steckbrücke-1.
Kontrolle Modus Momentan: Drücken und halten -> Öffnen; Freigeben -> Schließen.
Drücken Knopf 1 und halten: Relais einschalten (Kontakt auf B und C, keine
Kontakt auf A und B)
Geben Knopf 1 frei: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A
und B)
3) Einstellung Kontrolle Modus Verklinkte (mit dem Sender C-2): keinen Kontakt
auf Steckbrücke-1 und Steckbrücke-2.
Kontrolle Modus Verklinkte: Drücken -> Öffnen, andere Relais ausschalten; Drücken
den anderen Knopf -> Schließen.
Drücken Knopf 1: Relais einschalten (Kontakt auf B und C, keine Kontakt auf A
und B)
Drücken Knopf 2: Relais ausschalten (keine Kontakt auf B und C, Kontakt auf A
und B)

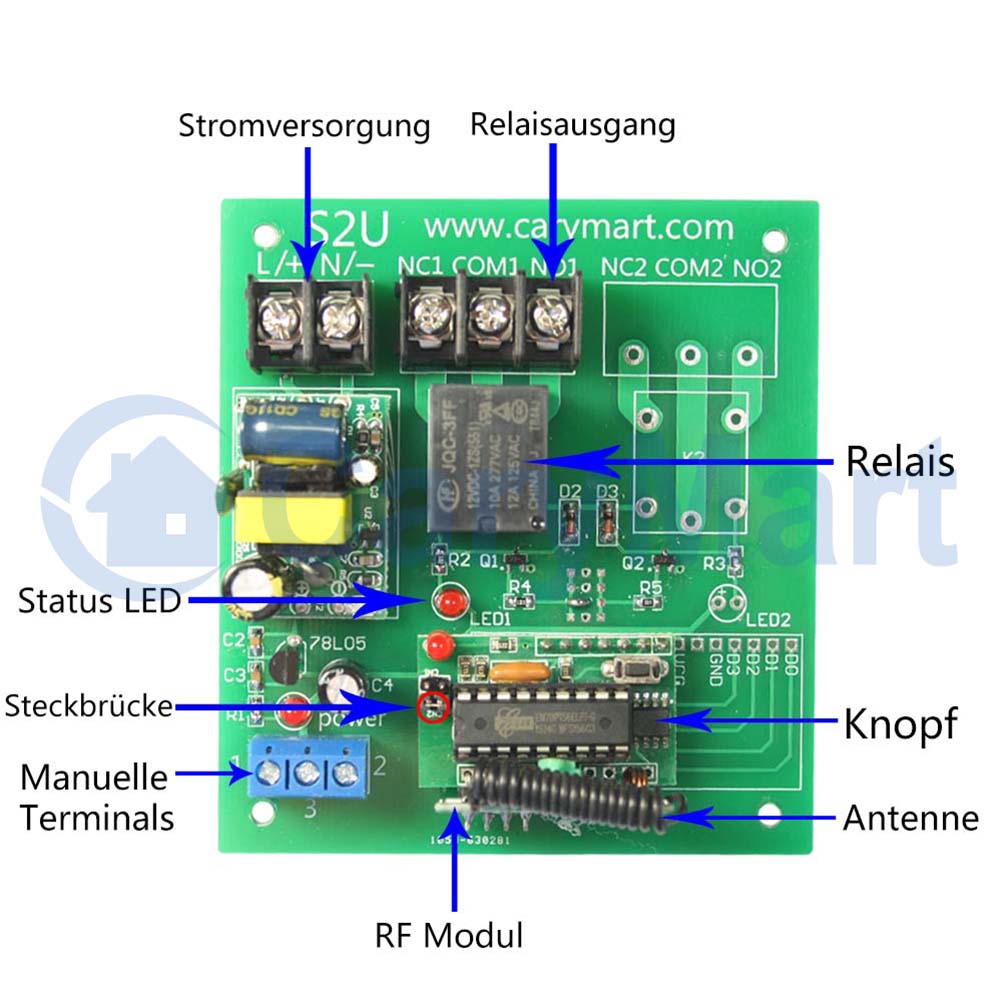

Handsteuerunge Klemme:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors,
oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (signal +) und
3 (signal -) anschließen. Der Signalausgang von externem Geräte kann den
Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) ausgeben, schaltet das Relais ein. (Verbinden Klemmen B und C, trennen Klemmen A
und B).
Wenn externe Geräte Kleinsignal an Klemme 1 (signal +) und 3 (signal -) nicht ausgeben, schaltet das Relais aus.
(trennen Klemmen B und C, Verbinden
Klemmen A und B).
2) Handschalter
Sie können einen Handschalter an Klemmen 1 und 3. Und dann können Sie diese
Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 3 verbinden, schaltet das Relais ein. (Verbinden Klemmen B
und C, trennen Klemmen A und B).
Und Wenn Sie Klemmen 1 und 3 trennen, schaltet das Relais aus. (trennen Klemmen B
und C, Verbinden Klemmen A und B).
