Lieferumfang:
1 x Empfänger: S1PU-AC-ANT3
1 x Bedienungsanleitung
Merkmal:
Anwendung: Es kann in der Industrie-Automatisierung-, Landwirtschaft - und
Heim-Automation, wie Fabrik, haus, bauernhof, weide, Fahrzeugen, Schiffen,
Offshore-Betrieb, Luftfahrzeug, Feld Anruf, usw. Drahtlose Fernbedienung
Produkte auf Land, Wasser und Luft, wie Funklichtschalter, Sirenen, Schlösser,
Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster,
Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Drahtlose Steuerung, einfach zu installieren.
Universaleingang: unterstützen Spannung von AC110V (100V ~ 120V), weit werden
die in den USA, Kanada verwendet... und Spannung von AC220V (200V ~ 240V), in
Großbritannien, Frankreich...

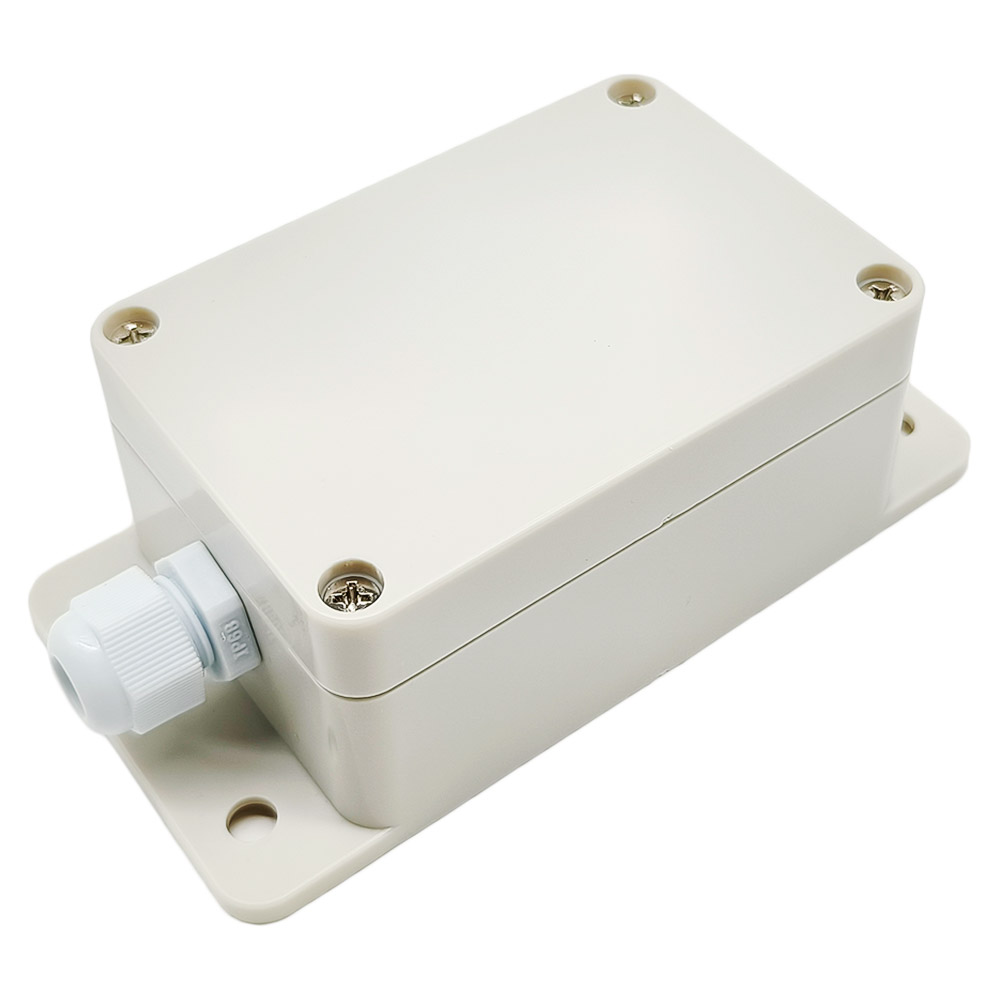

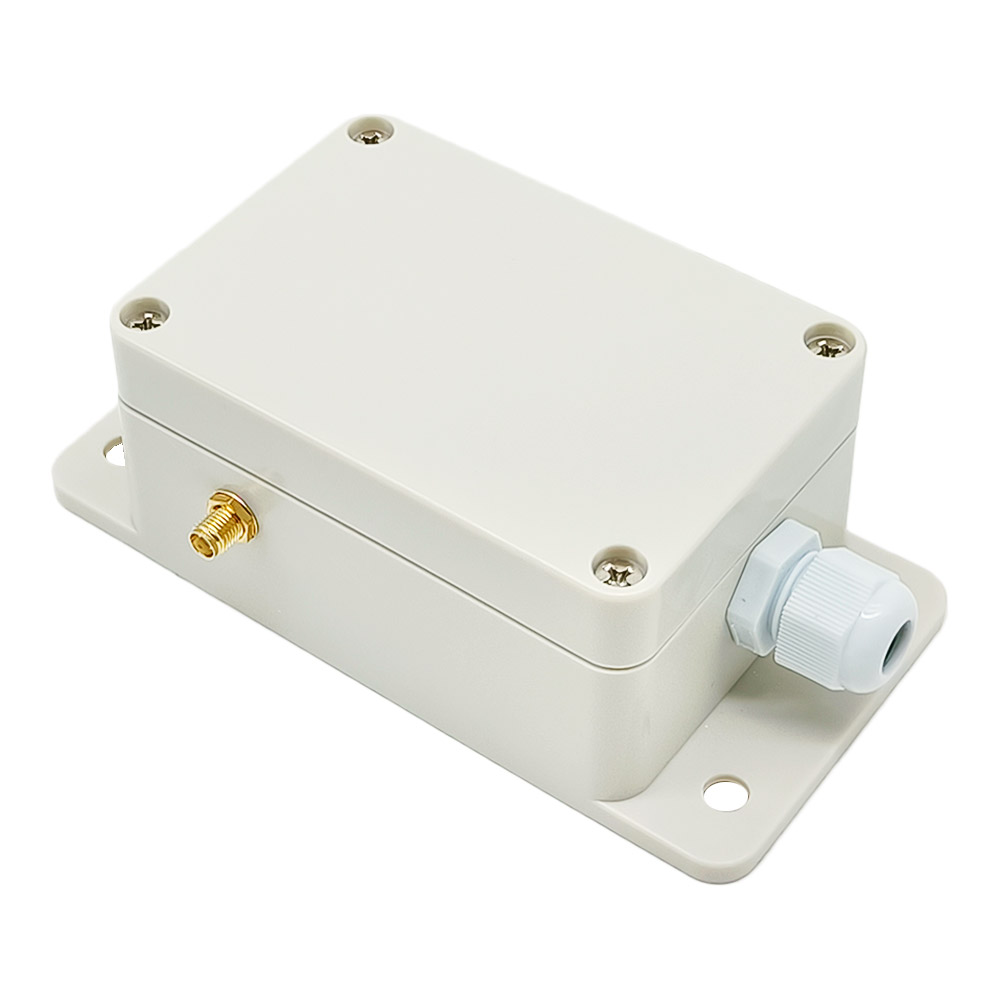

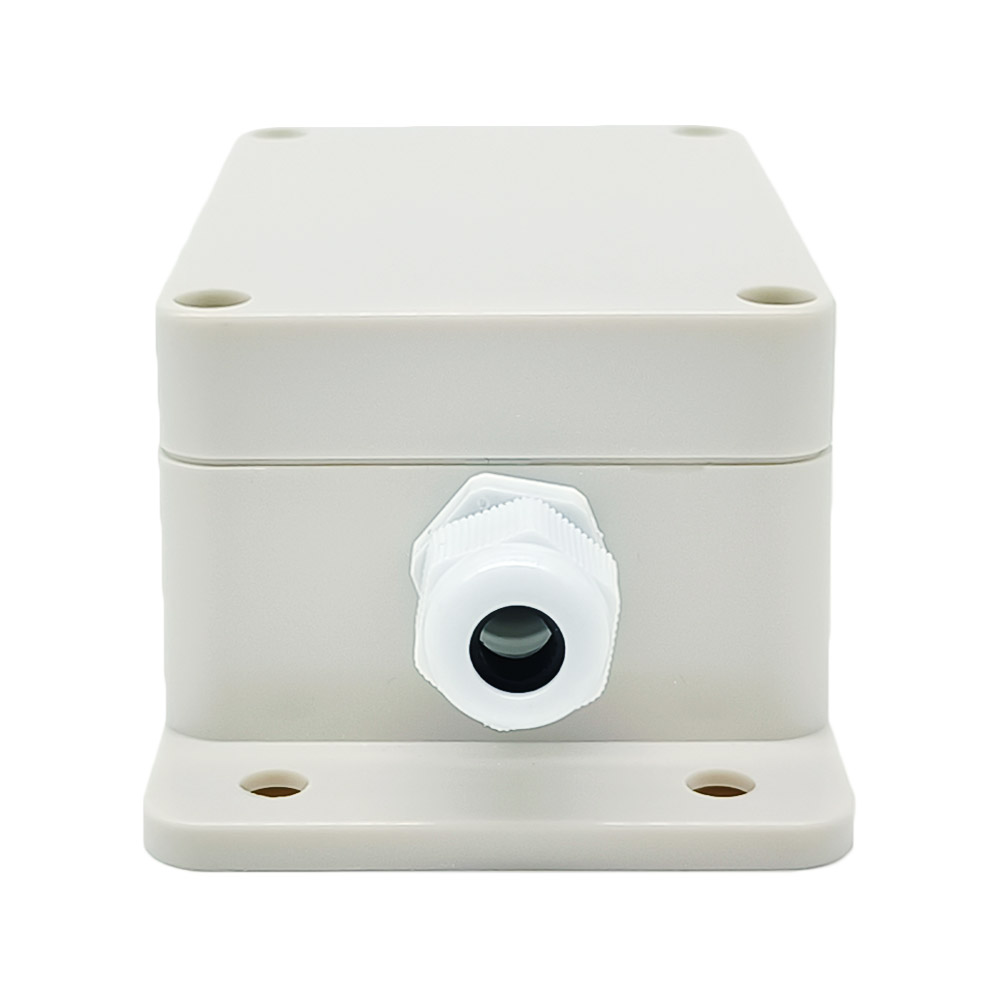

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter
Steckverbinder. Es kann im Freien installiert werden.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und
AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet /
normalweise geschlossen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie
auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter
oder externe Geräte zur Steuerung des Empfängers anschließen.

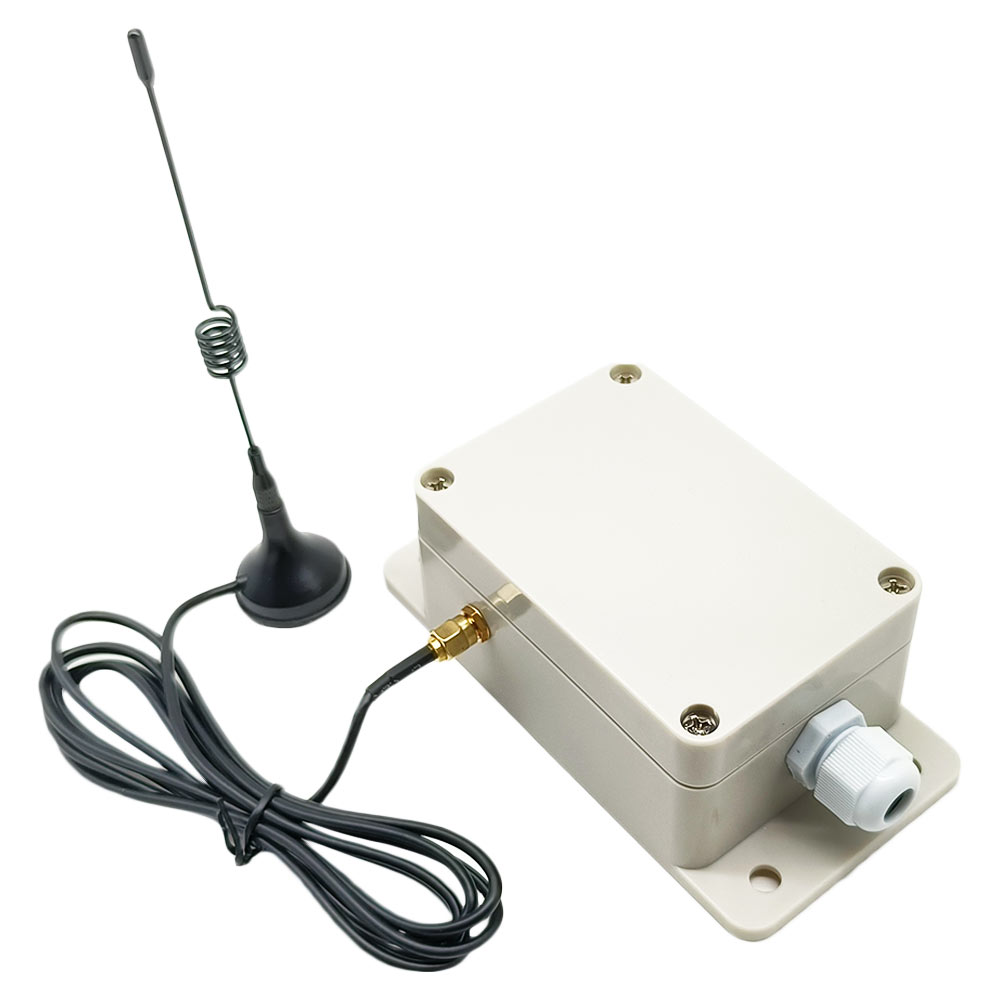

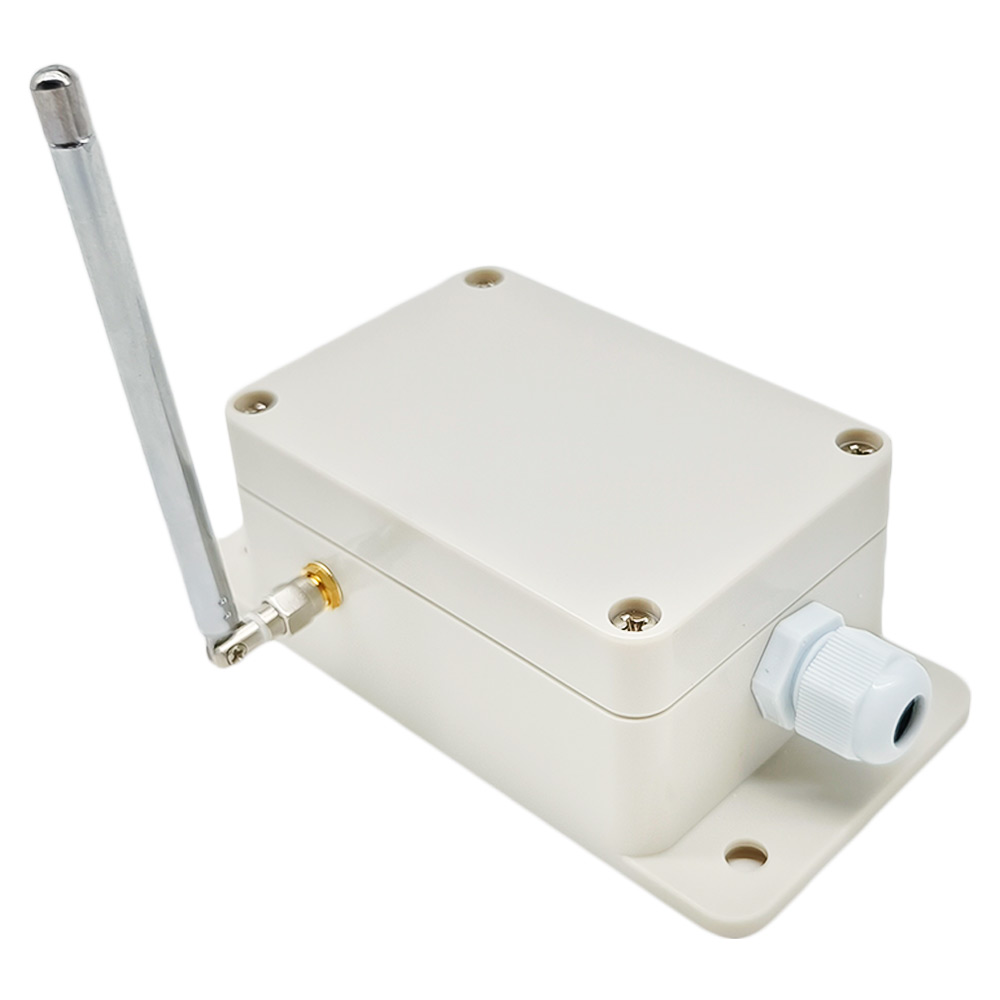

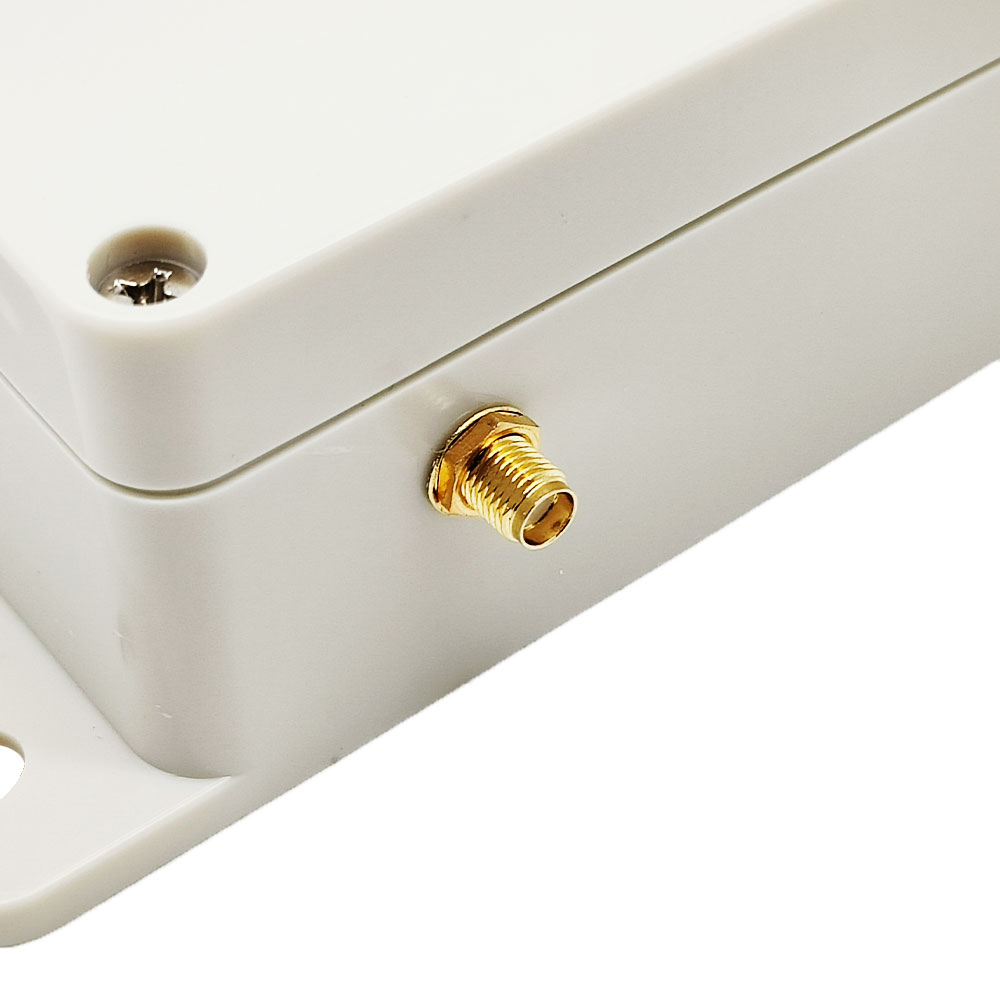

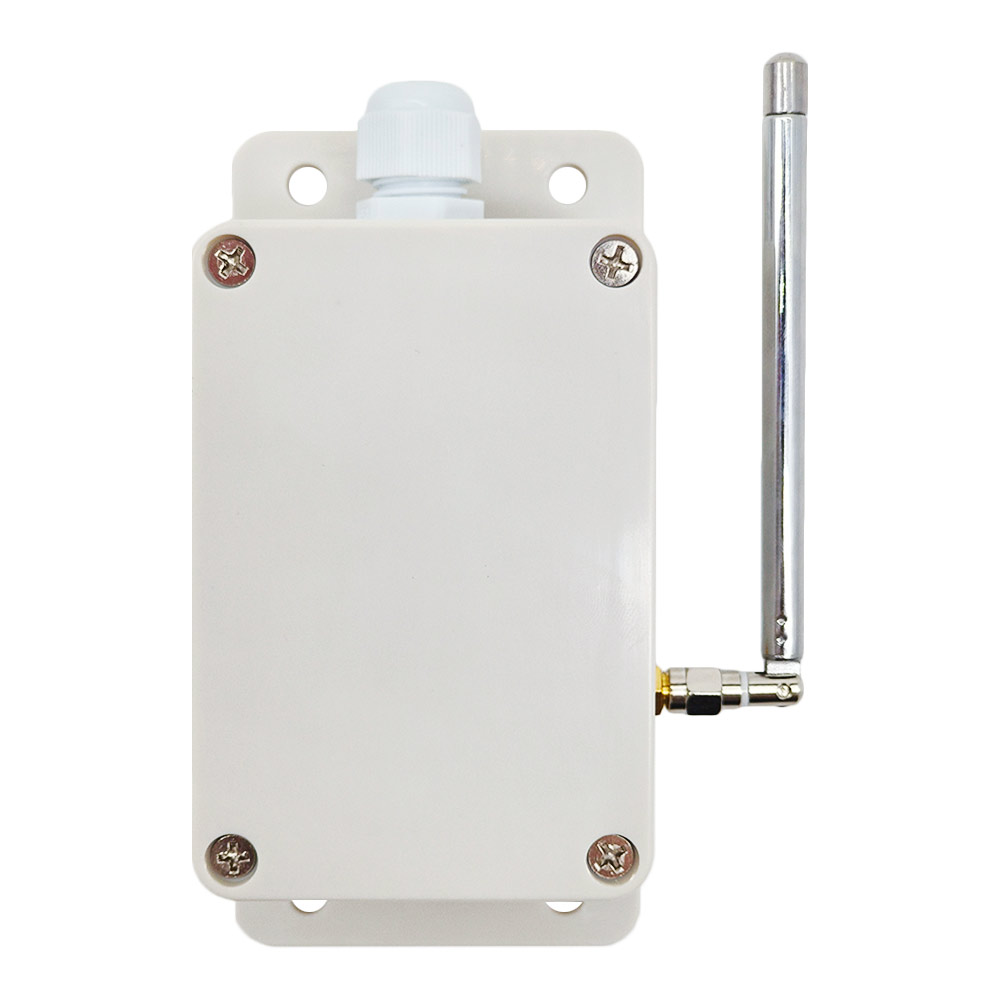

Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern
von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener
Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen
Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig
kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

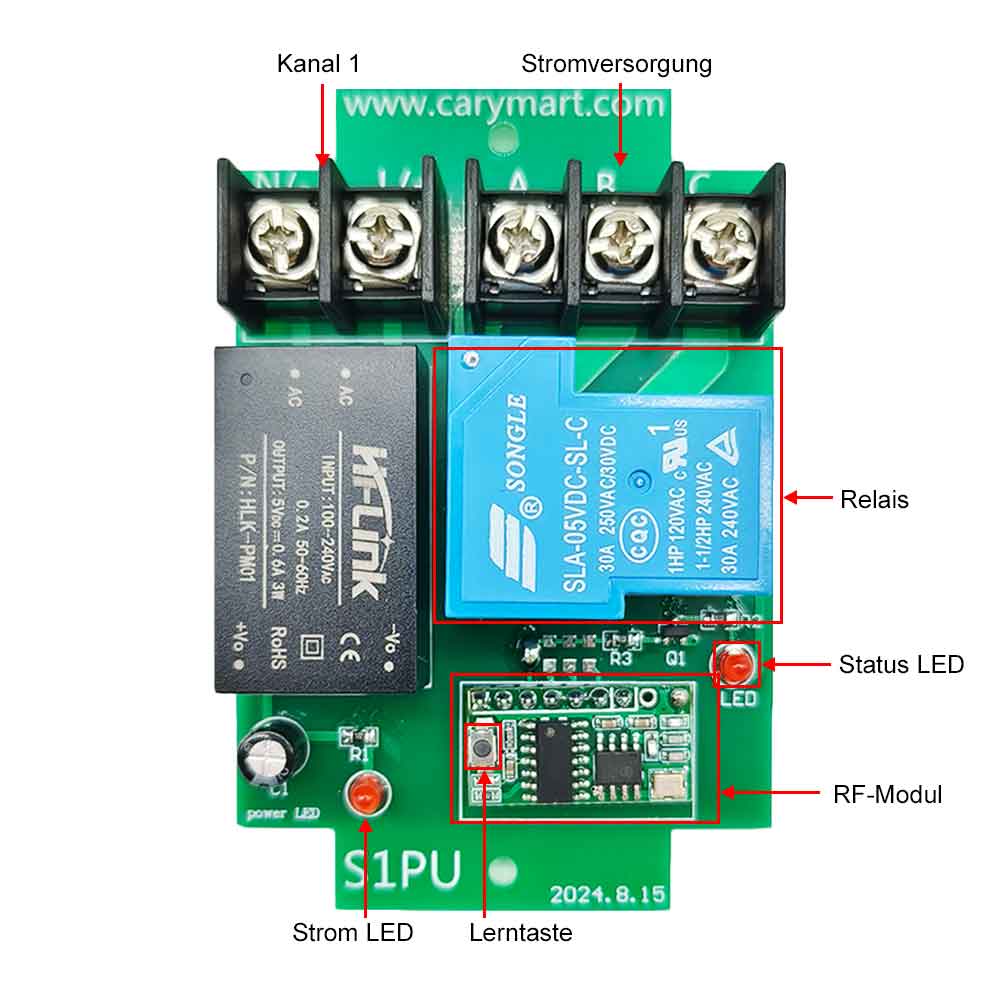

Empfänger:
Modell Nr.: S1PU-AC-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-12 AWG
Frequenz: 433.92MHz
Kanal: 1CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 30A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C

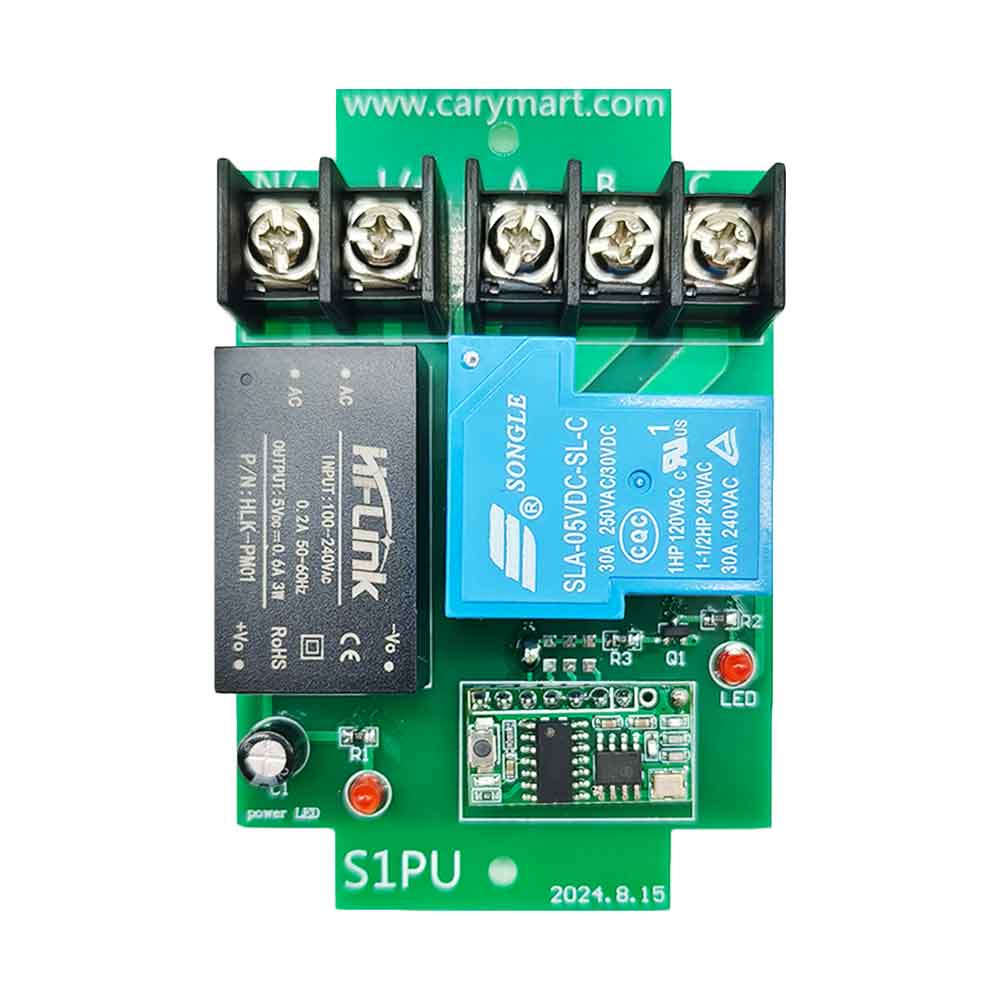

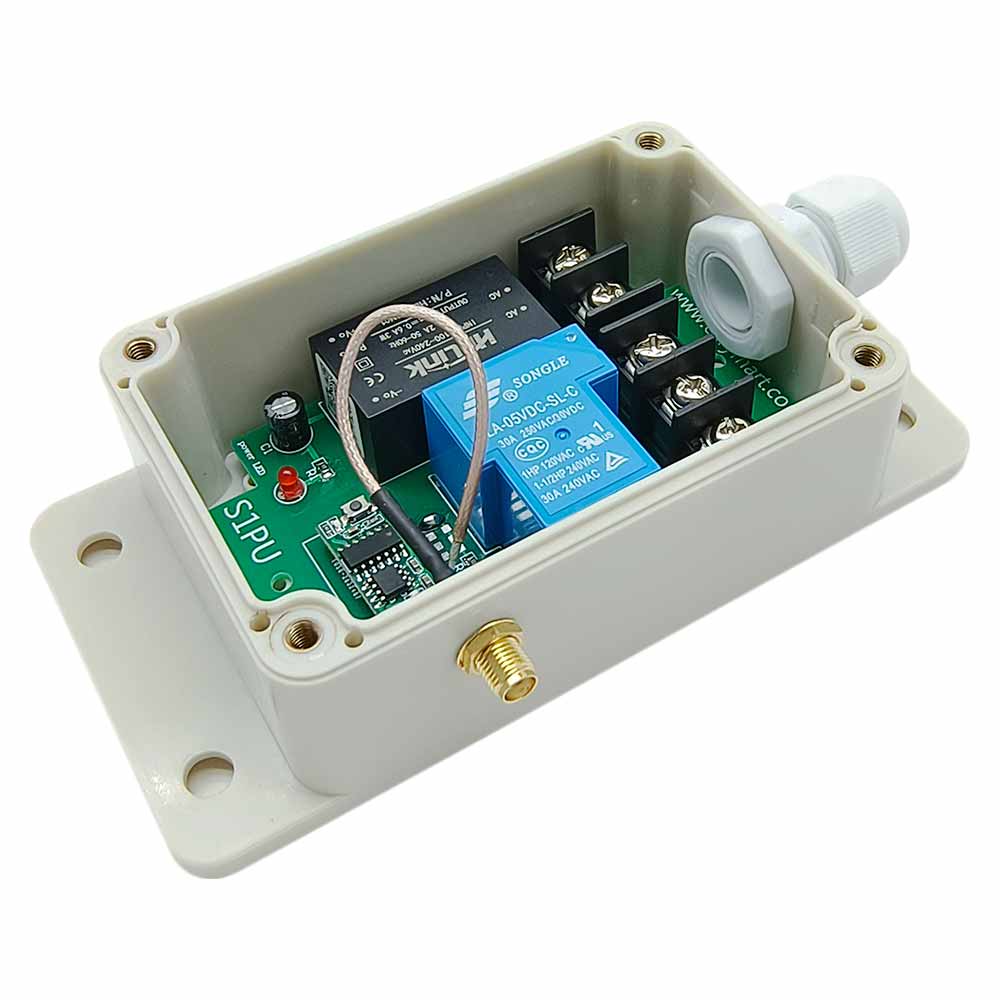

Maße der PCB: 90mm x 59mm x 18mm

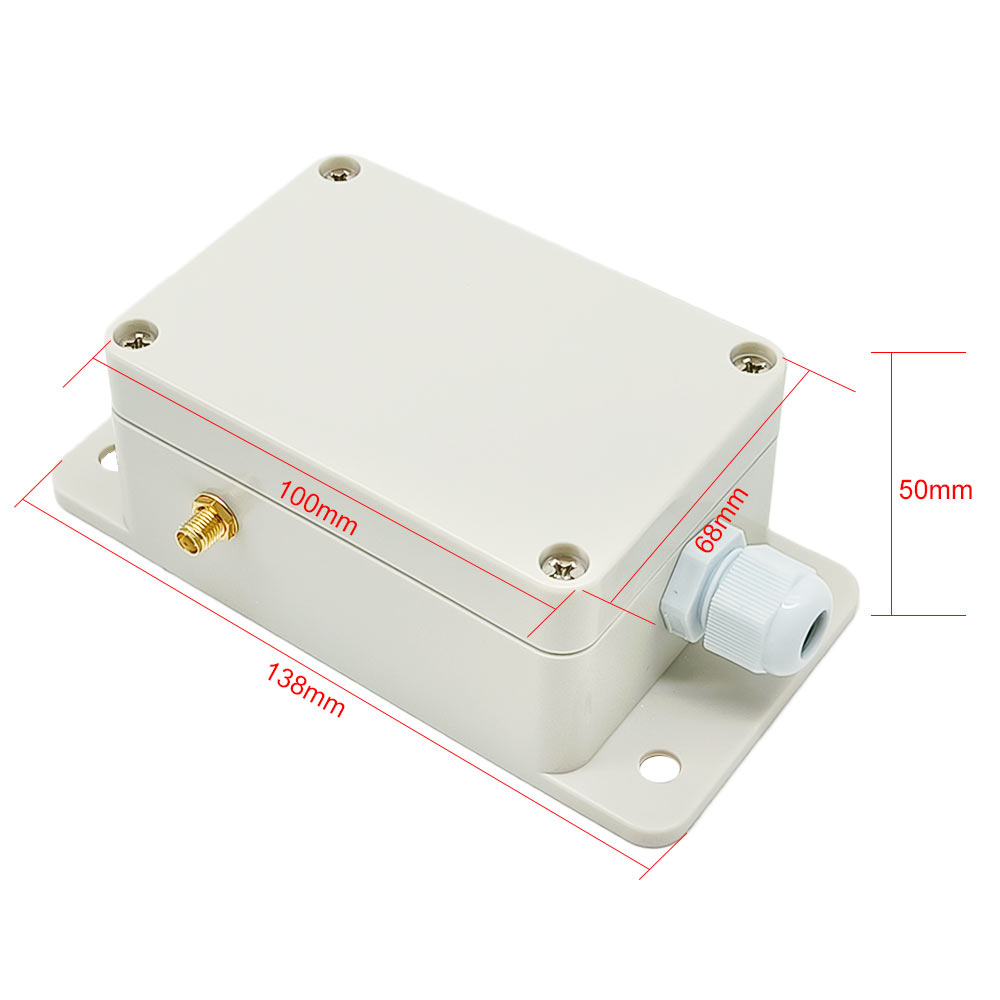

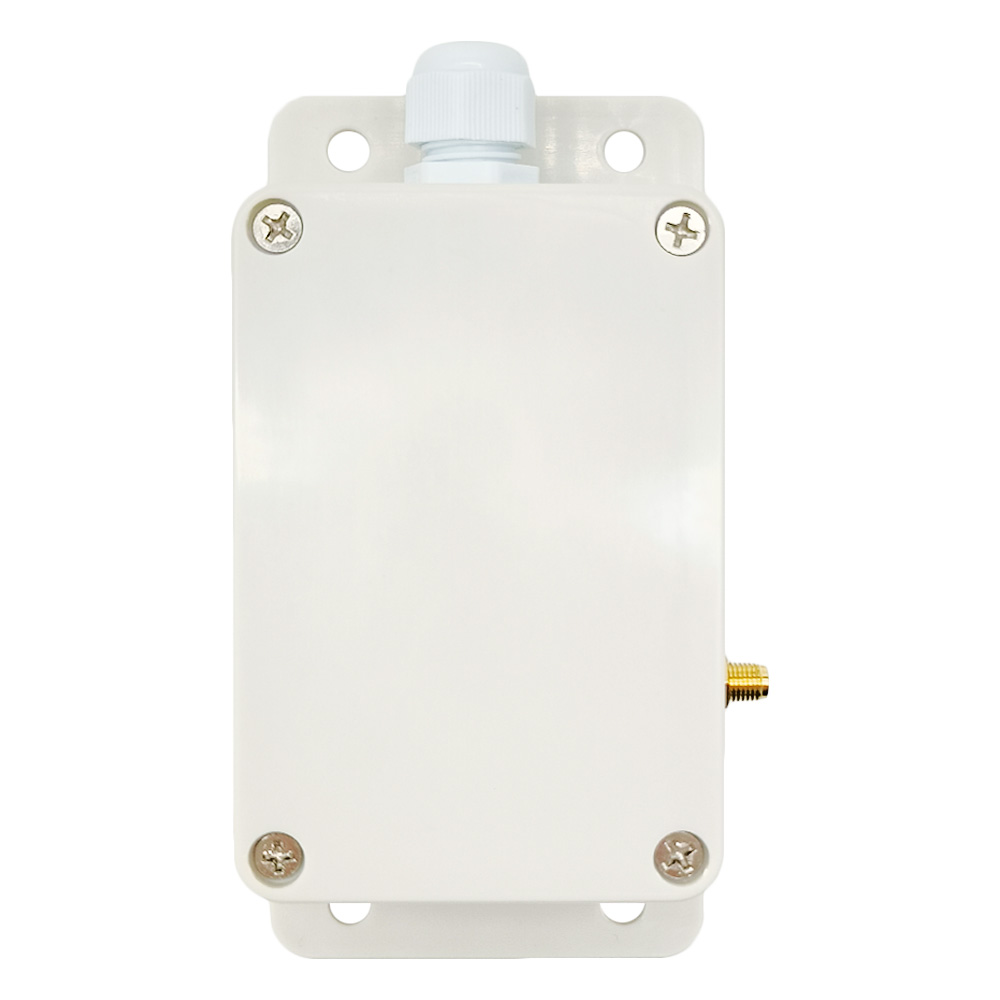

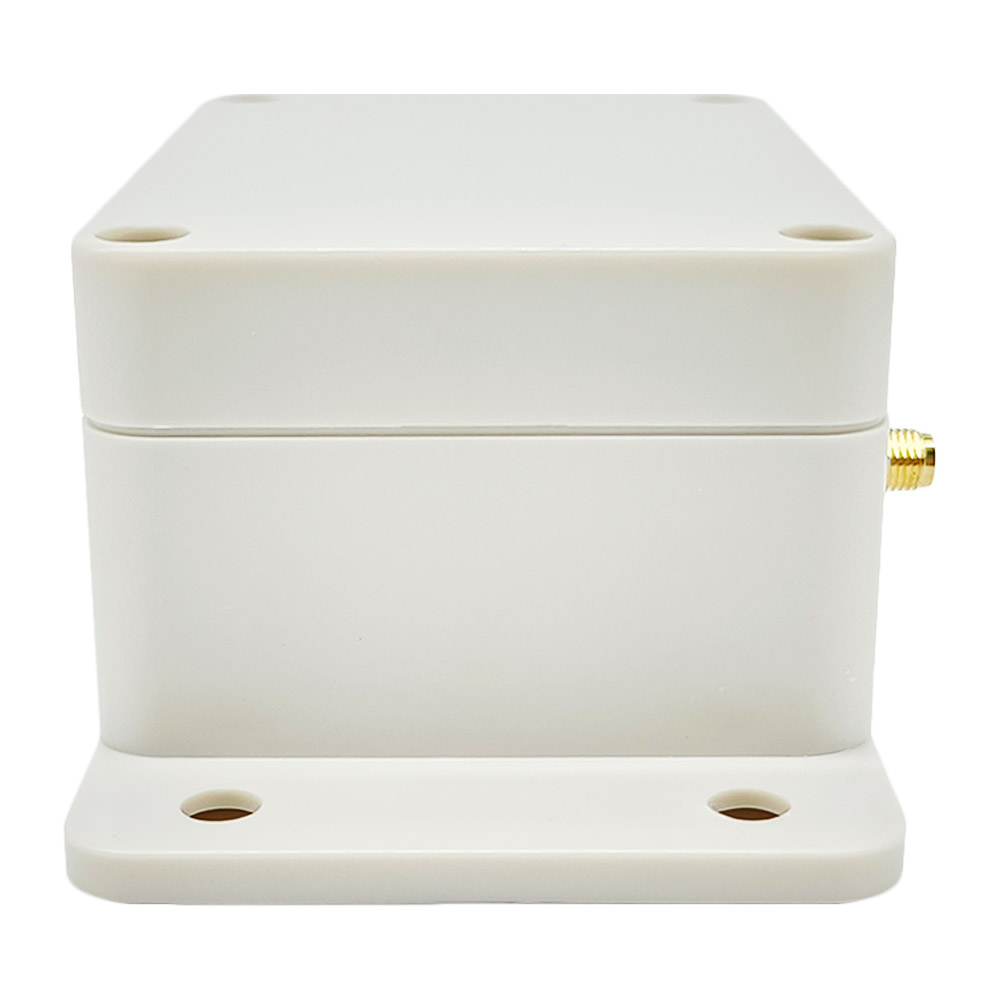

Maße des Koffers: 100mm x 68mm x 50mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2
(100M), CWB-1 / CWB-2 (50M, wasserdicht), oder CB-1 / CB-2 (1000M) usw.
Wenn Sie den Empfänger in Selbstsichernd oder Momentan-Kontrollmodus zu
betreiben möchten, können Sie den Fernbedienung mit einen Taste auswählen, wie
C-1 (100M), CWB-1 (50M, wasserdicht), oder CB-1 (1000M) usw. Wenn Sie den
Empfänger in Verriegelung-Kontrollmodus zu betreiben möchten, können Sie einen
Fernbedienung mit zwei Tasten auswählen, wie C-2 (100M), CWB-2 (50M, wasserdicht),
or CB-2 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie C-1 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer
offenen Erde bedient werden, darauf gibt es keine Absperrung und keine
Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume,
Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb
ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen
leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-1
oder CB-2.
Verwendung (mit dem Sender C-1 oder C-2):
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert
werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC Leistungsausgang.

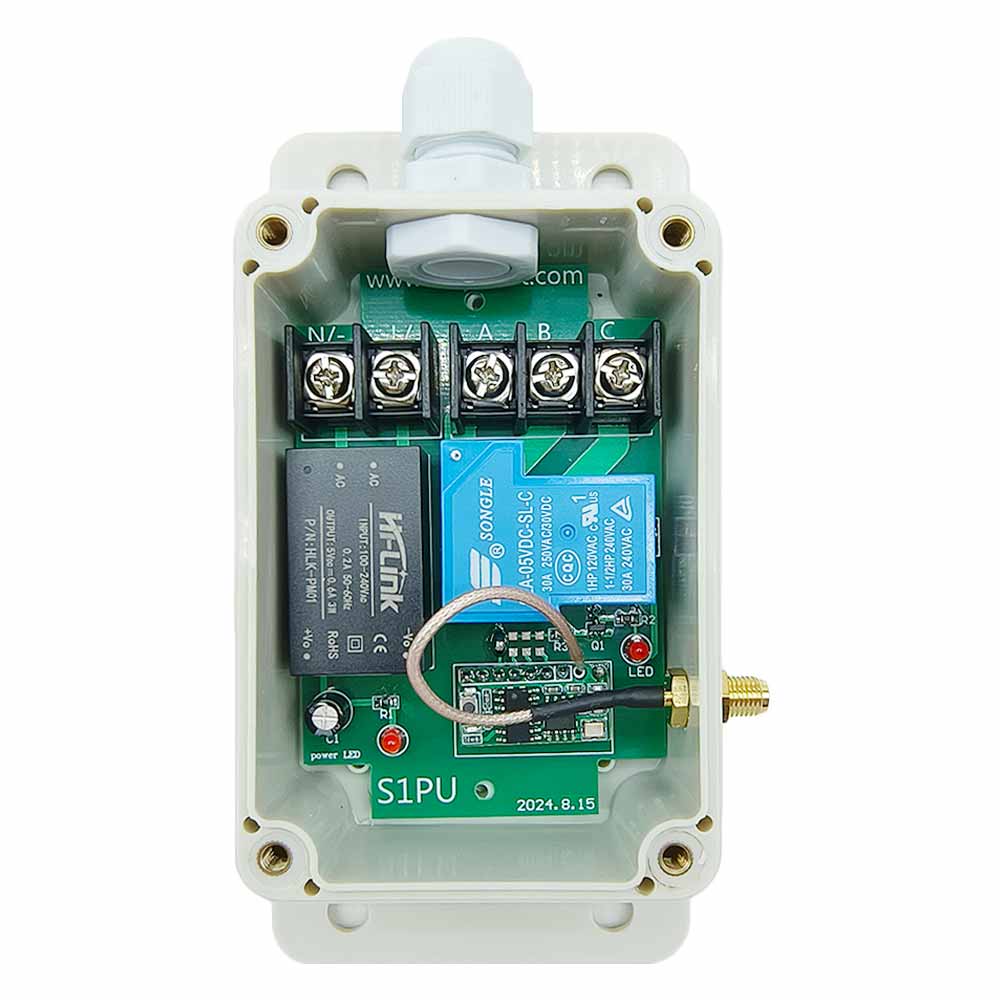

Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind
normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschlossen.
Verdrahtung:

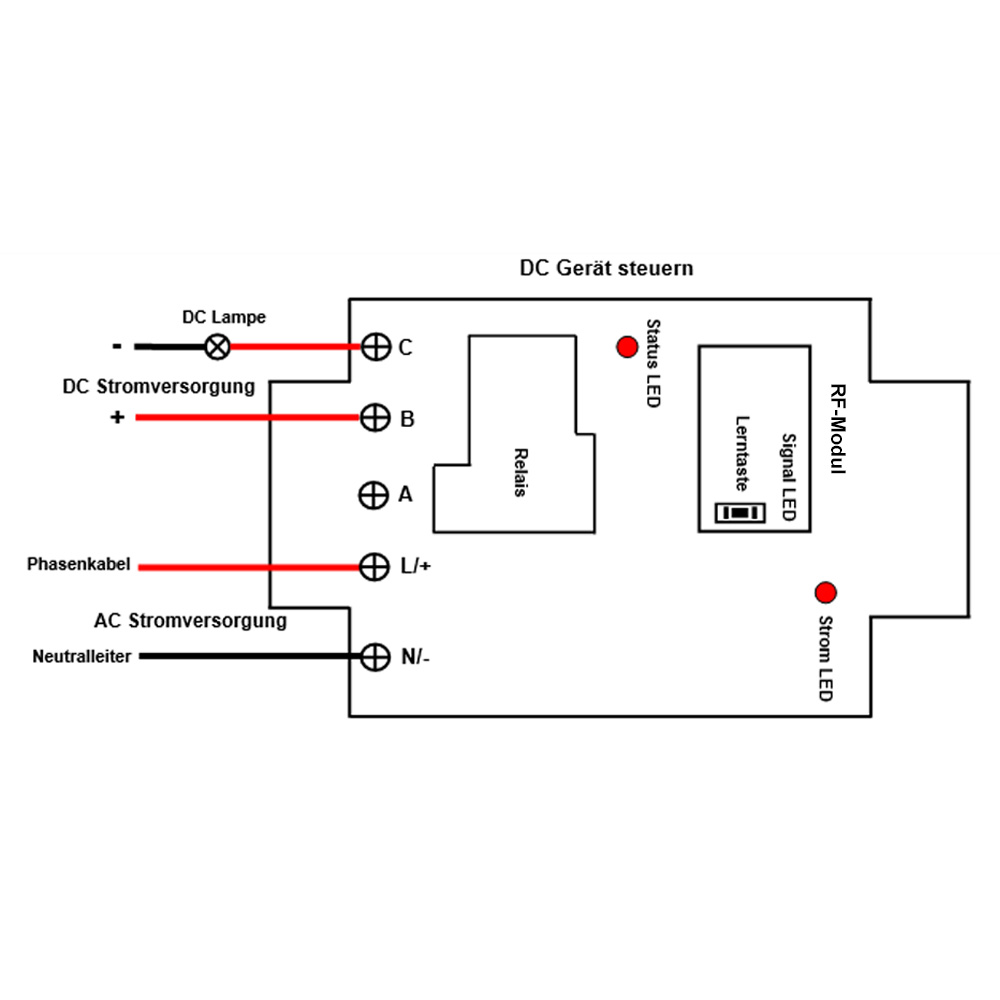

Wenn Sie ein DC 12V Lampe steuern, machen wie folgende:
1) Schließen den Phasenkabel von AC Stromversorgung an Klemme “L / +” von
Eingang an, und schließen den Neutralleiter von AC Stromversorgung an Klemme “N
/ −” von Eingang.
2) Schließen Klemme B an Pluspol der DC Stromversorgung an, schließen Klemme C
an Pluspol von DC Lampe an, und schließen den Minuspol von DC Lampe an Minuspol
von DC Stromversorgung an.

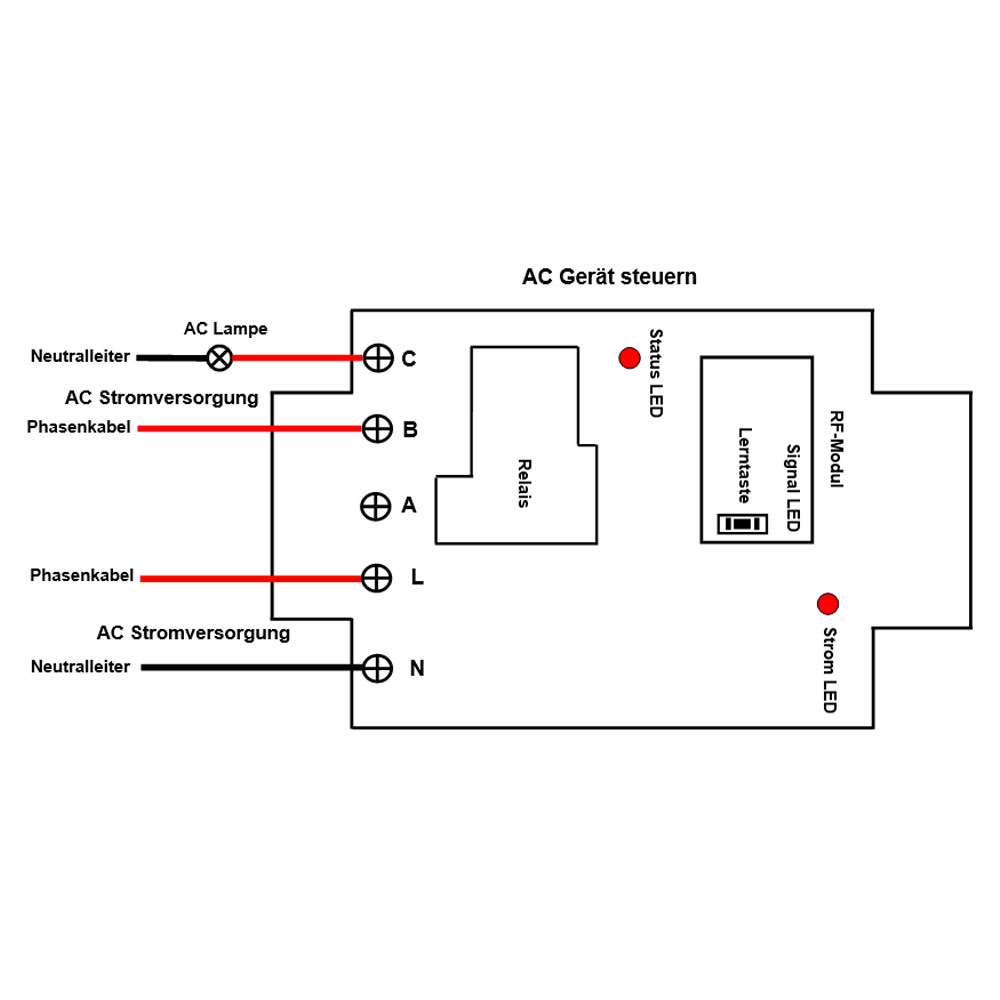

Wenn Sie AC 220V Lampe steuern, machen Sie wie folgende:
1) Schließen den Phasenkabel von AC Stromversorgung an Klemme “L / +” von
Eingang an, und schließen den Neutralleiter von AC Stromversorgung an Klemme “N
/ −” von Eingang.
2) Schließen Klemme B an das Phasenkabel von AC Stromversorgung an, schließen
Klemme C an eine Seite von AC Lampe an, und schließen andere Seite von AC Lampe
an Nullleiter von AC Stromversorgung an.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Kontrolle Modus vor dem Versand
eingestellt, Wenn Sie anderen Kontrolle Modi benutzen möchten, gehen Sie wie
folgt:
1) Einstellung der Modus Selbstsichernd: Nur verbinden auf dem Steckbrücke-2.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung C-1): Drücken -> Öffnen;
Nochmal drücken -> Schließen.
Drücken Sie die Taste: Das Relais ist aktiviert (verbinden Sie die Klemmen B und
C, trennen Sie die Klemmen A und C), und die Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Relais ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und C), und die Lampe wird
ausgeschaltet.
2) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Modus Momentan (Arbeiten mit der Fernbedienung C-1): Drücken und halten-> Öffnen;
Loslassen -> Schließen.
Drücken und halten die Taste: Das Relais ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und C), und die Lampe wird
eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert (trennen Sie die Klemmen B
und C, verbinden Sie die Klemmen A und C), und die Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und
Steckbrücke-2.
Modus Verriegelung (Arbeiten mit der Fernbedienung C-2): Drücken ->Öffnen;
Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste 1: Das Relais ist aktiviert (verbinden Sie die Klemmen B
und C, trennen Sie die Klemmen A und C), und die Lampe wird eingeschaltet.
Drücken Sie die Taste 2: Das Relais ist deaktiviert (trennen Sie die Klemmen B
und C, verbinden Sie die Klemmen A und C), und die Lampe wird ausgeschaltet.
Verdrahtete Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors,
oder Handschalter zur Steuerung des Empfänger verbinden.
1) Durch Low-Pegel-Signal
Sie können externe Geräte (mit Kleinsignal-Ausgänge) an Klemmen 1 (Signal−) und
2 (Signal+) anschließen. Der Signalausgang von externem Geräte kann den
Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme 1 und 2 ausgeben, das Relais ist
aktiviert (verbinden Sie die Klemmen B und C, trennen Sie die Klemmen A und C),
und die Lampe wird eingeschaltet.
Wenn externe Geräte Kleinsignal an Klemme 1 und 2 nicht ausgeben, das Relais ist
deaktiviert (trennen Sie die Klemmen B und C, verbinden Sie die Klemmen A und
C), und die Lampe wird ausgeschaltet.
2) Durch NO/NC Kontakt
Sie können einen Handschalter an Klemmen 1 und 2. Und dann können Sie diese
Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen 1 und 2 verbinden, das Relais ist aktiviert (verbinden Sie die
Klemmen B und C, trennen Sie die Klemmen A und C), und die Lampe wird
eingeschaltet.
Wenn Sie Klemmen 1 und 2 trennen, das Relais ist deaktiviert (trennen Sie die
Klemmen B und C, verbinden Sie die Klemmen A und C), und die Lampe wird
ausgeschaltet.
