Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit 15 trockenem Relaisausgang,
es und der Sender bilden ein Empfänger Sender System. Dieses System kann in
allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus,
Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC
oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter,
Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe,
Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen, DC 12V, 24V optional.

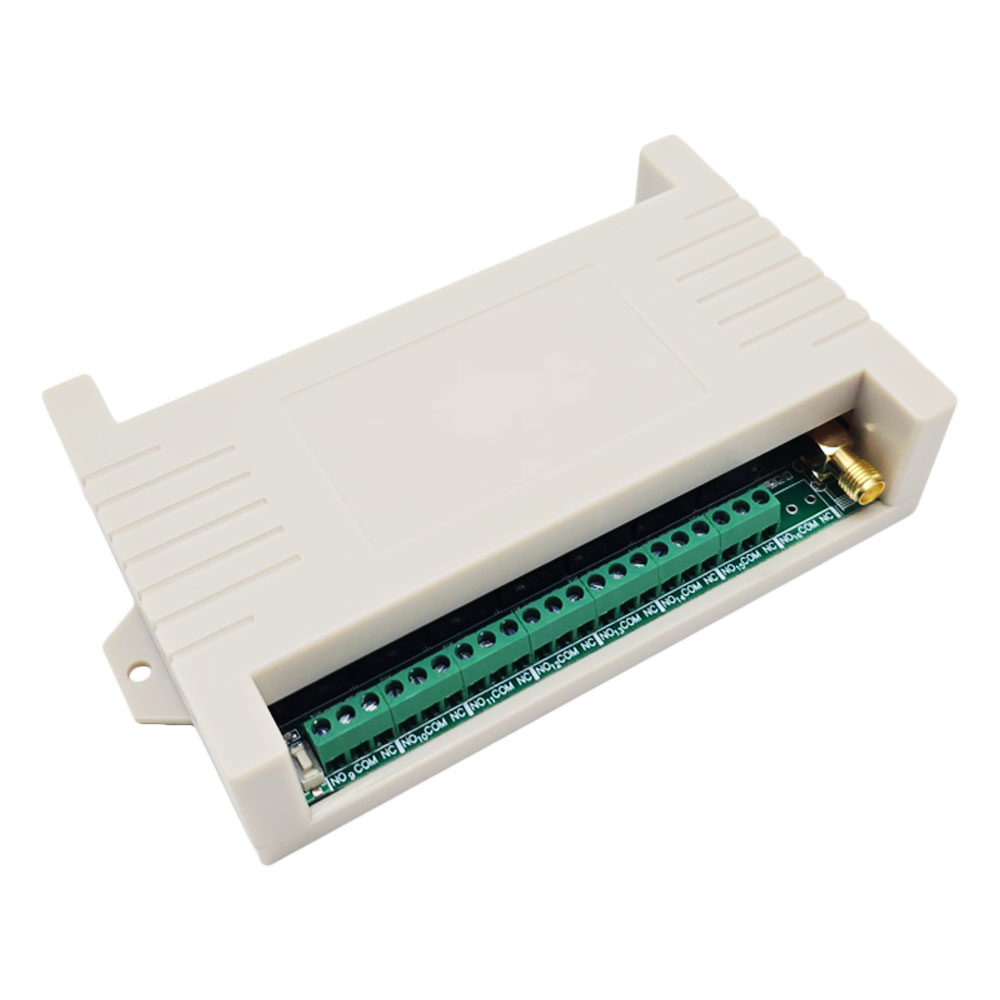

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können
zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO
/ NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als
Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte
anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.

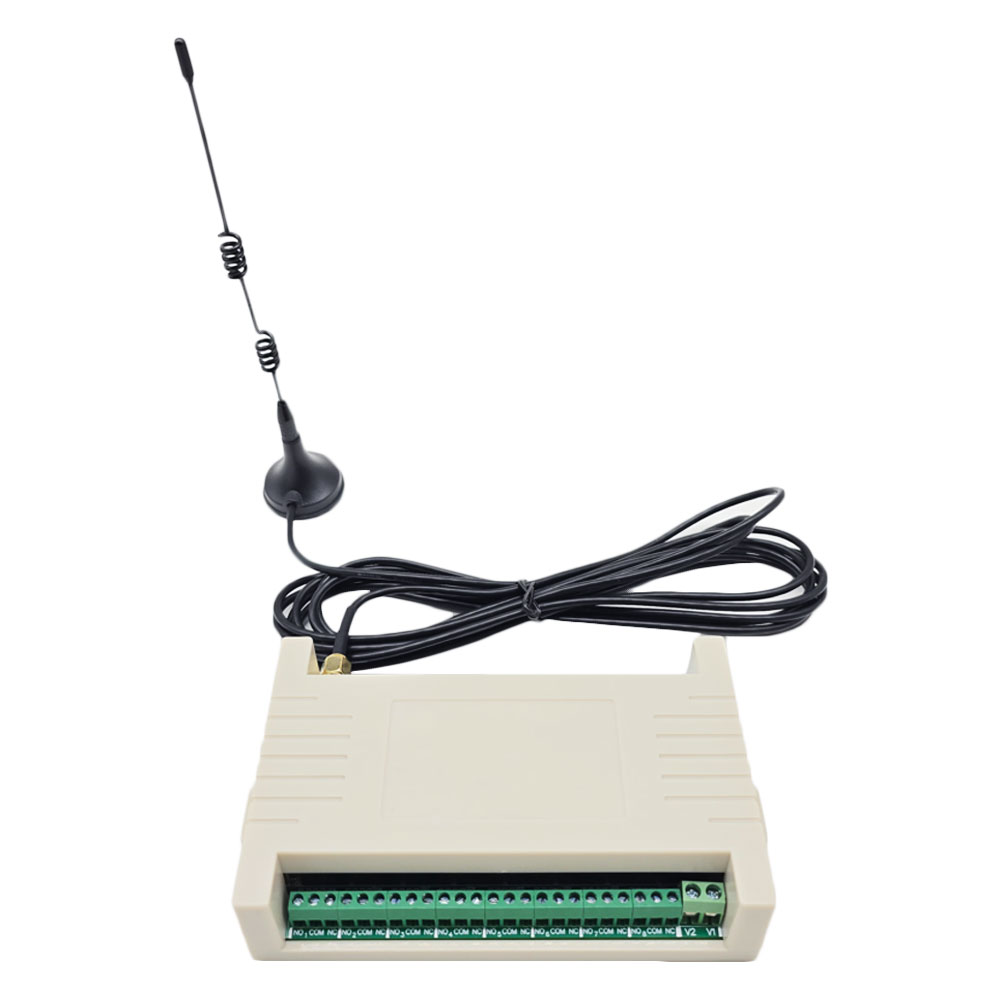

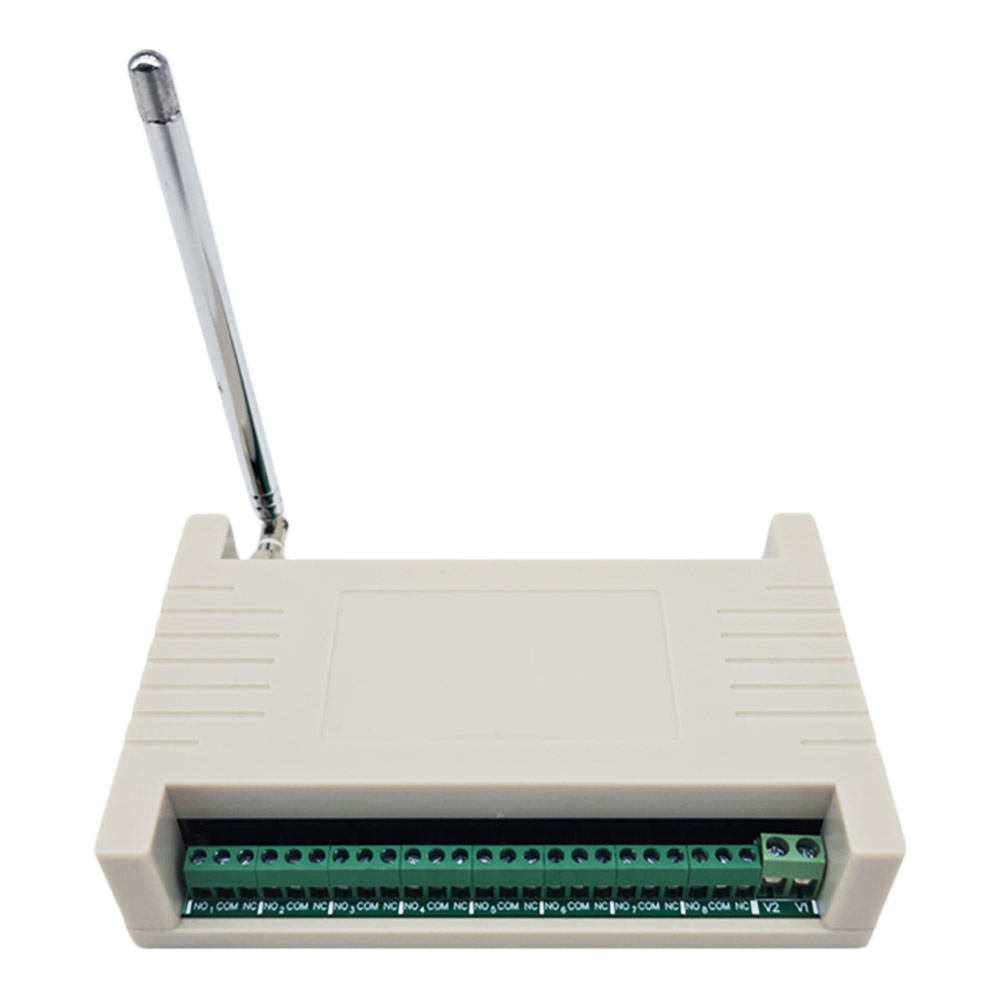

Mit externer teleskopisch Antenne, der Empfänger hat einen größeren
Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten
innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber
es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem
Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem
Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger
steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

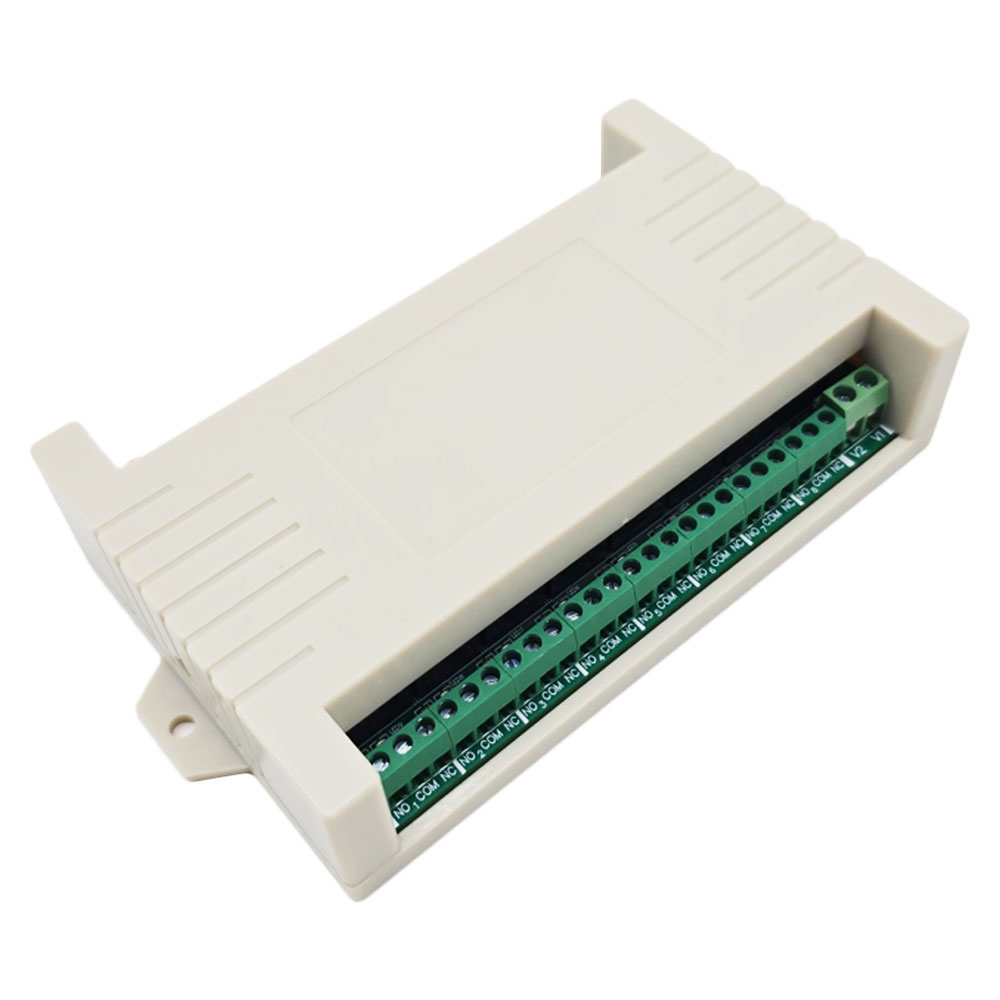

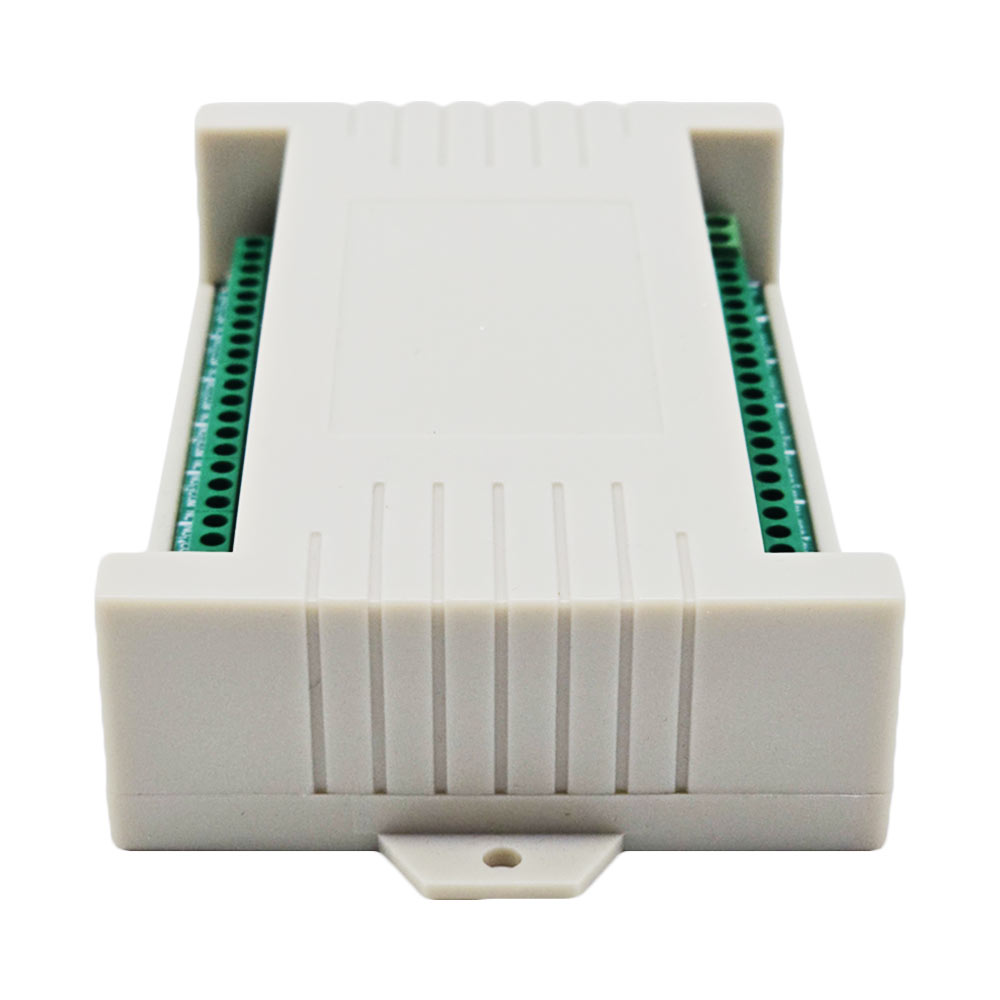

Parameter des Empfängers:
Modell : S15C-DC-ANT3
Betriebsspannung: 12±1V DC (Modell S15C-DC12), oder 24±2V DC (Modell
S15C-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 15 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und
normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 24-18 AWG
5 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Mischen Modi
Betriebstemperatur: -20°C bis +70°C

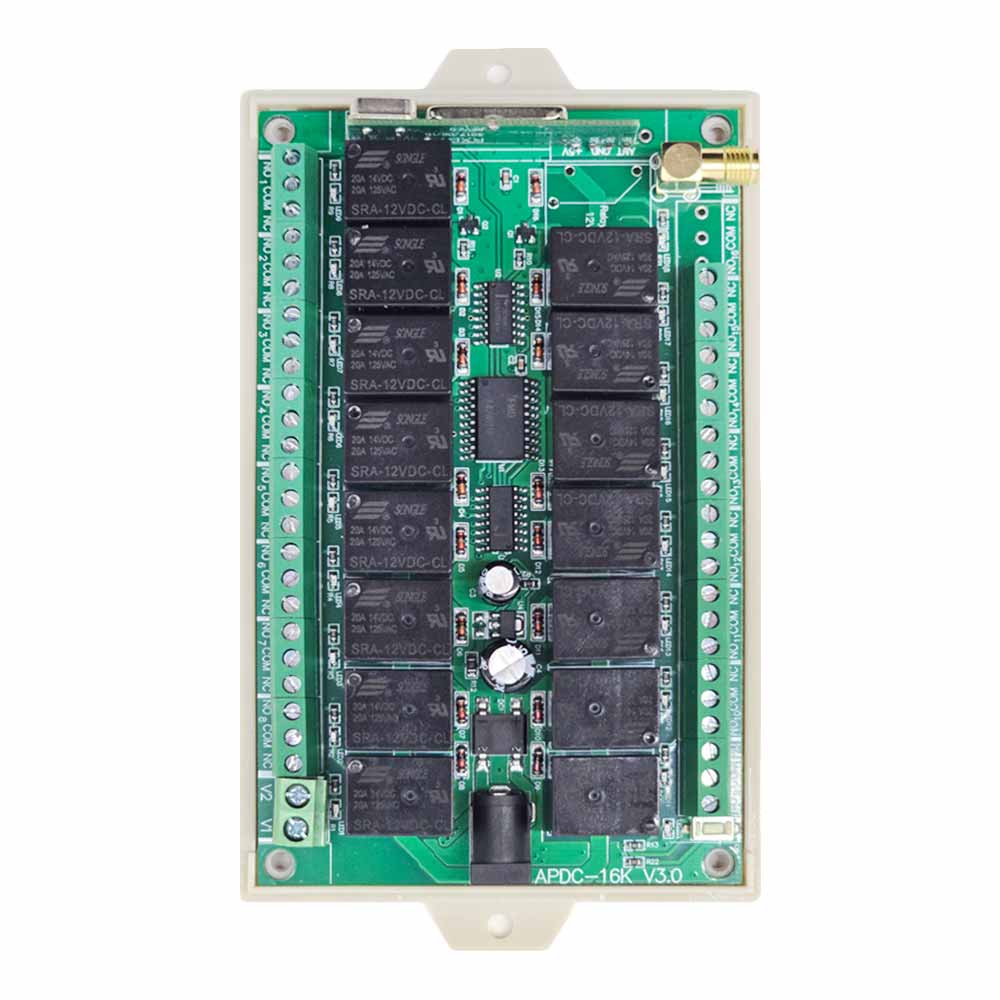

Maße der PCB: 120 x 73 x 17 mm
Maße des Gehäuse: 126 x 79 x 30 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie
CV-15 (500M),
C-1 (100M), oder
CB-1 (1000M) usw.
Hinweis 1: Wenn Sie die Sender CV-15 verwenden, um mit diesem Empfänger zu
arbeiten, da der Sender CV-15 insgesamt 15 Tasten hat, so dass jede Taste
einen Kanal dieses Empfängers auslöst.
Hinweis 2: Wenn Sie die Sender C-1 oder CB-1 verwenden, um mit diesem
Empfänger zu arbeiten, da diese Sender nur eine Taste haben, so dass jeder
Sender einen Kanal dieses Empfängers auslöst.
Arbeitsbereich:
Der Empfänger und der Sender (wie CV-15) bilden einen kompletten Kit, der
maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen
Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne
Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch
Bäume, Mauern oder andere Konstruktionen behindert und durch andere
Funksignale gestört. Daher kann es sein, dass der tatsächliche
Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet
werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC
Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen NO und
COM sind normalerweise geöffnet; Die Klemmen NC und COM sind
normalerweise geschlossen.

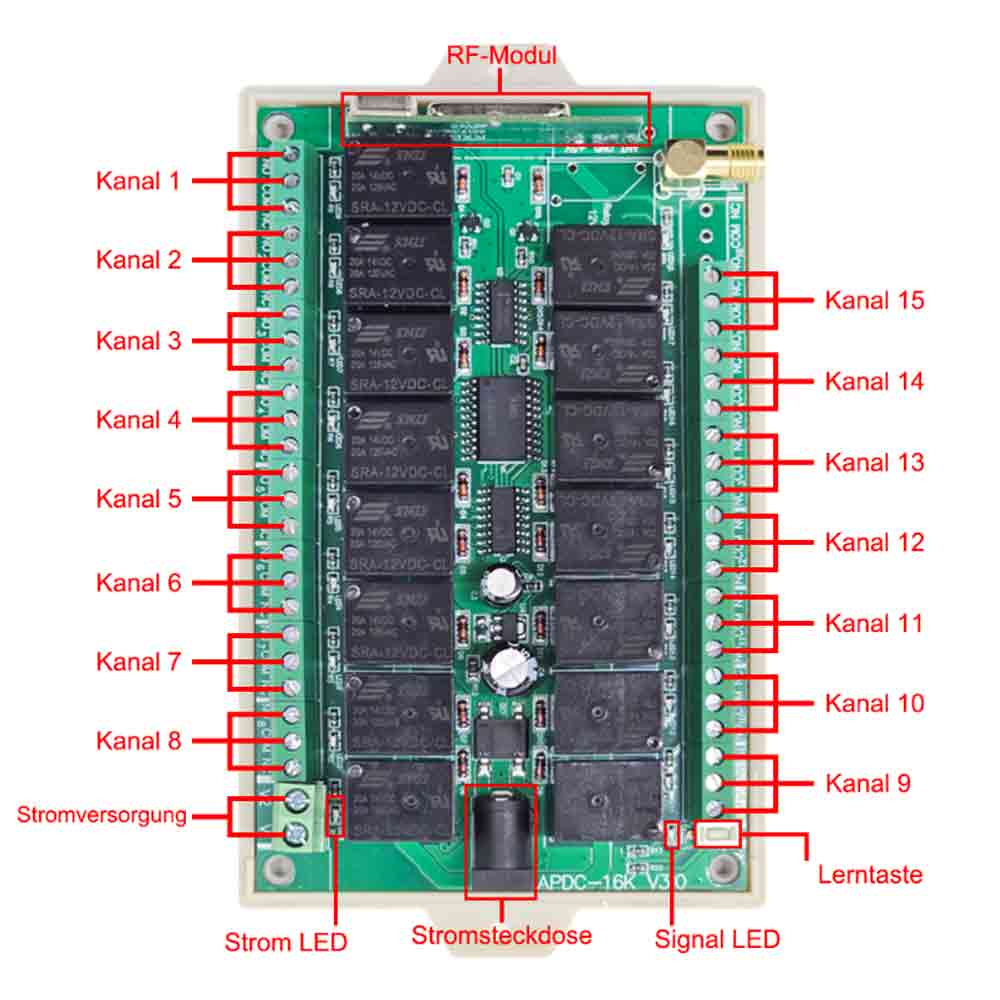

Verdrahtung:

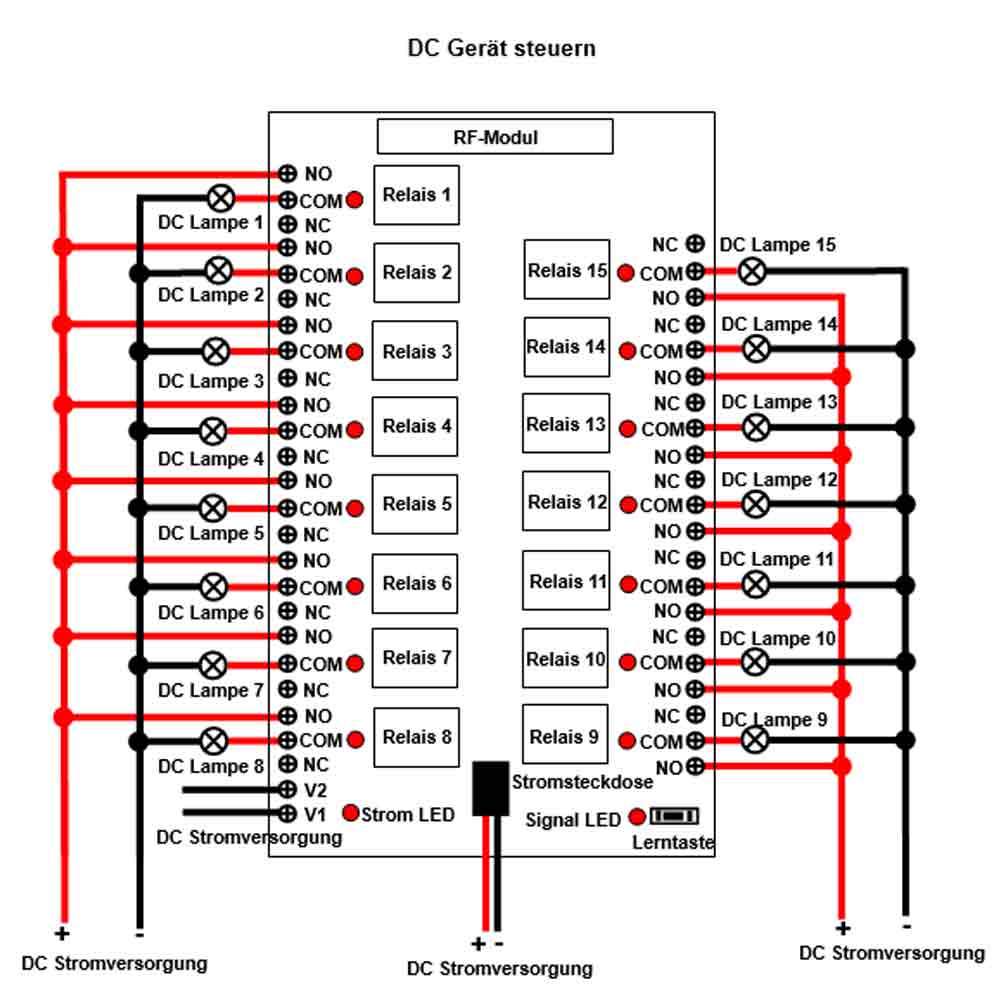

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden der DC Stromversorgung an die Klemmen V1 und V2 (Beides
die Klemmen V1 und V2 kann an den Pluspol und Minuspol von der DC
Stromversorgung), oder stecken Sie das DC Stromversorgung in die

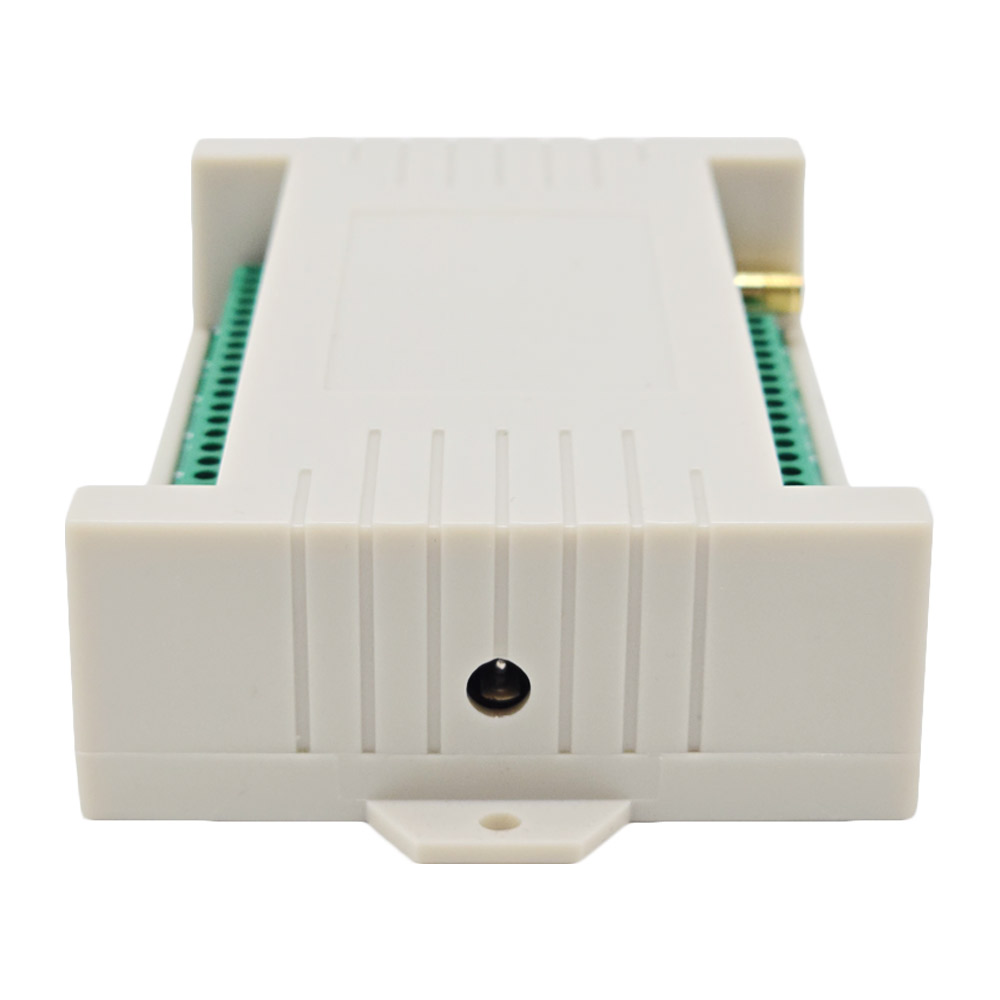

Stromsteckdose am Empfänger.
1.2 Verbinden Klemme NO an Pluspol der DC Stromversorgung, Verbinden
Klemme COM an Pluspol von DC Lampe, und Verbinden den Minuspol von DC
Lampe an Minuspol der DC Stromversorgung.

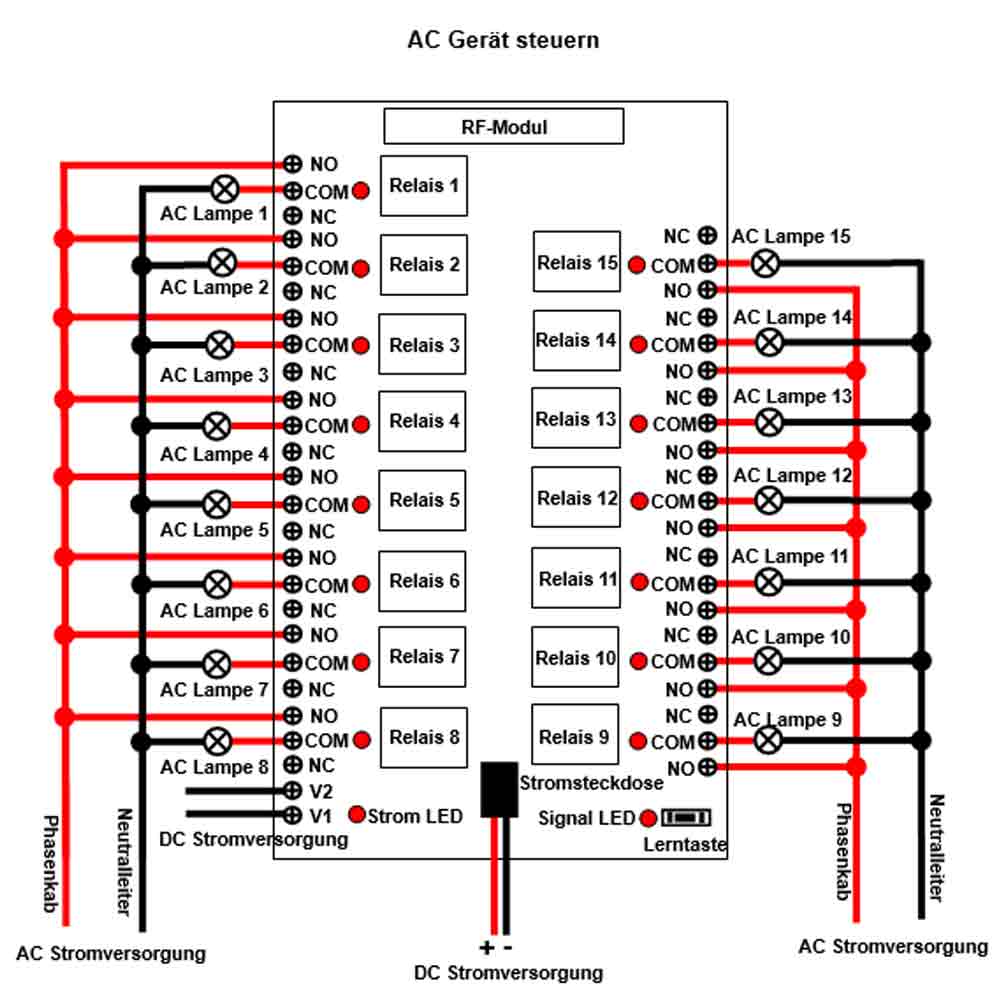

2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden der DC Stromversorgung an die Klemmen V1 und V2 (Beides
die Klemmen V1 und V2 kann an den Pluspol und Minuspol von der DC
Stromversorgung), oder stecken Sie das DC Stromversorgung in die
Stromsteckdose am Empfänger.
2.2 Verbinden Klemme NO an das Phasenkabel der AC Stromversorgung,
Verbinden Klemme COM an eine Seite von AC Lampe, und Verbinden andere
Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem
Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten,
gehen Sie wie folgt:
Beachten: Vor dem Ändern des Arbeitsmodus müssen löschen alle Sender codes
gespeichert im Empfänger.
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 1 am Sender.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert
und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste 1: Das Relais 1 wird deaktiviert und die
angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken Sie die Taste 15 am Sender: Das Relais 15 im Empfänger wird
aktiviert und die angeschlossene Lampe 15 wird eingeschaltet.
Drücken Sie erneut die Taste 15: Das Relais 15 wird deaktiviert und die
angeschlossene Lampe 15 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 2 am Sender.
Der Betrieb des Momentan modus mit dem Sender CV-15:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empänger wird
aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 wird deaktiviert und die
angeschlossene Lampe 1 wird ausgeschaltet.
............
Drücken und halten Sie die Taste 15 am Sender: Das Relais 15 im Empänger
wird aktiviert und die angeschlossene Lampe 15 wird eingeschaltet.
Lassen Sie die Taste 15 los: Das Relais 15 wird deaktiviert und die
angeschlossene Lampe 15 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Stand des
Lernstatus ist, drücken Sie die Taste 3 am Sender.
Der Betrieb des Verriegelung modus mit dem Sender CV-15:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger wird aktiviert
und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 14 Relais
wird deaktiviert und die anderen 14 angeschlossene Lampen wird ausgeschaltet.
............
Drücken Sie die Taste 15 am Sender: Das Relais 15 im Empfänger wird
aktiviert und die angeschlossene Lampe 15 wird eingeschaltet; Die anderen 14
Relais wird deaktiviert und die anderen 14 angeschlossene Lampen wird
ausgeschaltet.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~8) + Momentan (Kanäle
9~15): Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste
4 am Sender.
5) Einstellung der Modus Selbstsichernd (Kanal 1) + Momentan (Kanäle 2~15):
Wenn der Empfänger im Stand des Lernstatus ist, drücken Sie die Taste 5 am
Sender.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen
des Werks.
1) Drücken Sie die Lerntaste im Empfänger einmal, die Signal LED im
Empfänger leuchtet zuerst und geht dann aus, dies bedeutet der Empfänger
gibt den Lernstatus ein.
2) Drücken Sie die entsprechende Taste am Sender entsprechend dem von Ihnen
benötigten Arbeitsmodus, wenn die Signal LED einmal langsam blinkt, dies
bedeutet dass das Lernen erfolgreich ist.
3) Der Empfänger kann um 30 Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten
dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle
Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 8-9
Sekunden, bis die Signal-LED am Empfänger erlischt, Lassen Sie dann die
Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich
gelöscht wurden.
Lieferumfang:
1 x Empfänger: S15C-DC-ANT3
1 x Bedienungsanleitung
